Digital Satellite TV DVB S2 Uplink Modulator ASI /IP to RF modulation COL5502N

Product Overview

Description

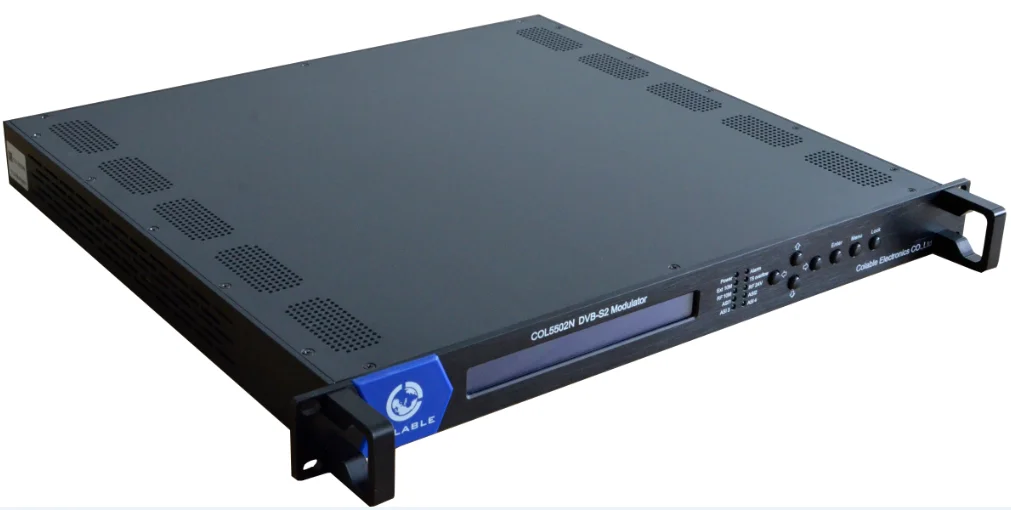

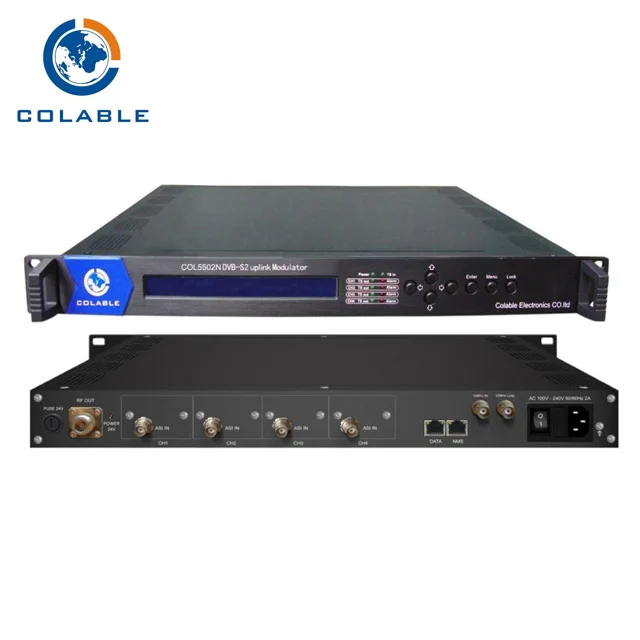

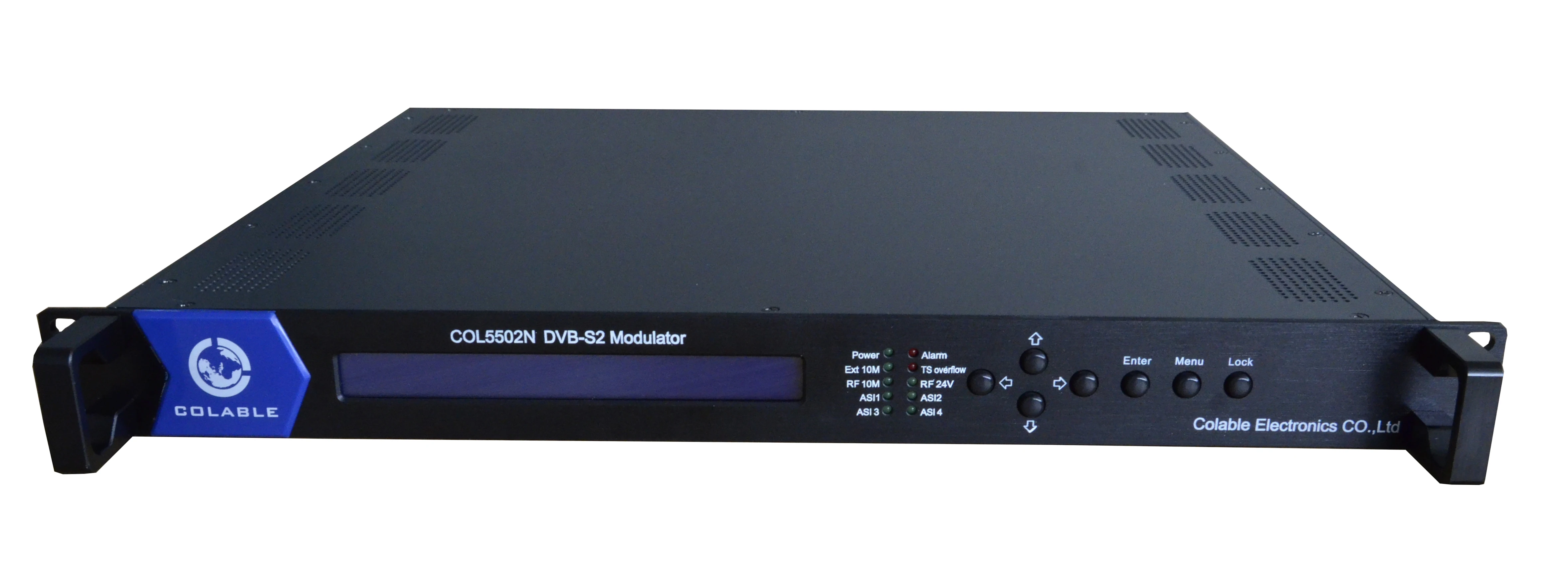

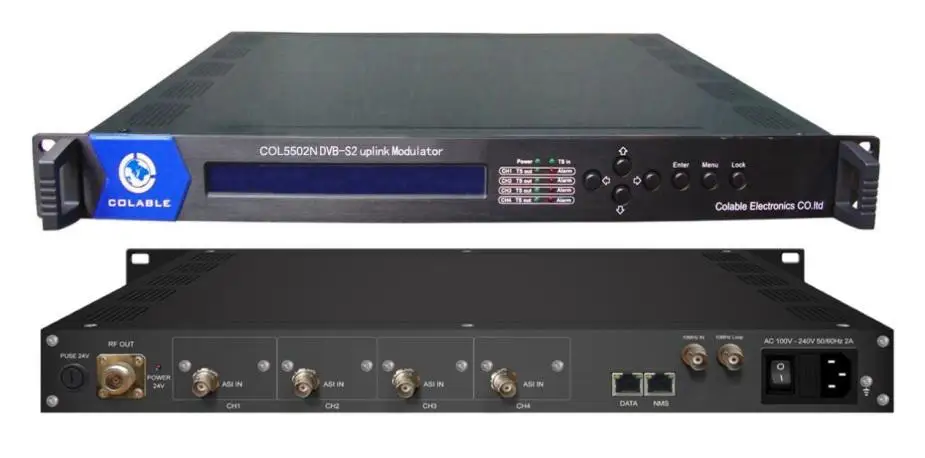

  Asi/IP to rf Digital Satellite TV DVB-S2 modulator COL5502N











Outline



COL5502N is a high-performance modulator developed according to DVBS2 (EN302307) standard which is

the standard of second generation of the European broadband satellite telecommunication. It is to convert the

input ASI and IP signals alternatively into digital DVB-S/S2 RF output.BISS scrambling mode is inserted to this

DVB-S2 modulator, which helps to safely distribute your programs. It is easy to reach local and remote control

with NMS software and LCD in the front panel.With its high cost-effective design,COL5502N DVBS2 modulator

is wildly used for broadcasting, interactive services, news gathering and other broadband satellite applications.





Features

• Fully complying with DVB-S2 (EN302307) and DVB-S (EN300421) standard


• 4 ASI inputs supporting hot backup (3 for backup)


• Support IP (100M) signal input


• QPSK, 8PSK, 16APSK, 32APSK Constellations


• Constant temperature crystal oscillator, as high as 0.1ppm stability


• Support coupling 10Mhz clock output through RF output port


• Support 24V power output through RF output port


• Support BISS scrambling(UP to 80 Mbps)


• Support local and remote control with SNMP or Web-server NMS


• Support SFN TS (with MIP or IIP) transmission


• Output frequency range: 950~2150MHz, 10KHz stepping

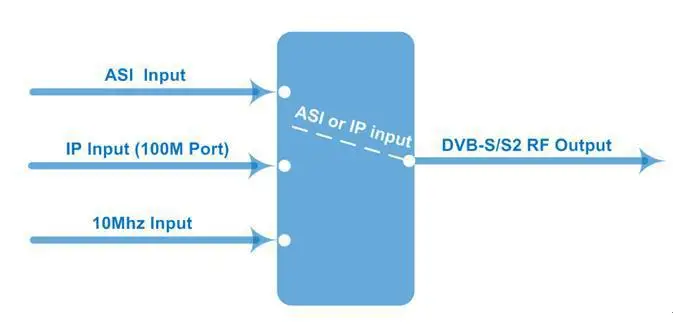

Principle Chart



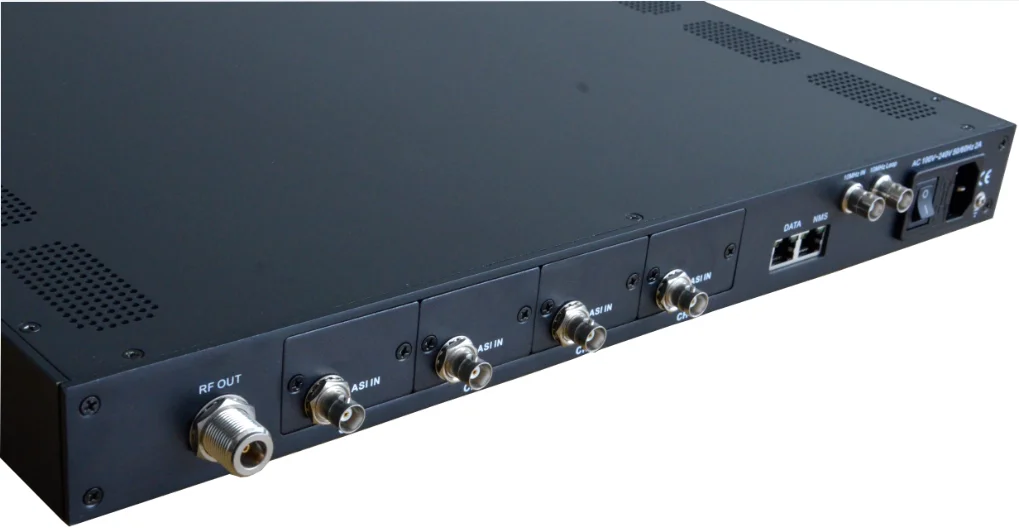

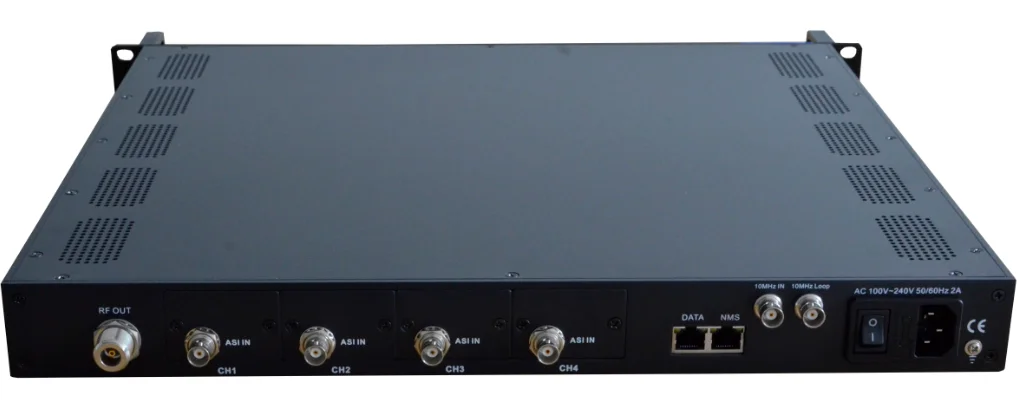

Specifications



ASI Input	Supporting both188/204 Byte Packet TS Input
	4 ASI Inputs, Supporting Hot Backup
	Connector: BNC, Impedance 75Ω
IP Input	1*IP Input (Rj45, 100M TS Over UDP)
SFN output	MIP or IIP
10MHz Input	1*10Mhz Input (BNC Interface)
RF Output	RF Range: 950 ~ 2150 MHz, 10KHz stepping
	Output Level Attenuation:-10.0 dBm~-41.5 dBm,0.5dB Stepping
	MER≥36dB
	Connector: N type, impedance 50Ω
Channel Coding and Modulation	Standard	DVB-S	DVB-S2
	Outer coding	RS Coding	BCH Coding
	Inner coding	Convolution	LDPC Coding
	Constellation	QPSK	QPSK,8PSK, 16APSK,32APSK
	FEC/ Convolution Rate	1/2, 2/3, 3/4, 5/6, 7/8	QPSK: 1/4, 1/3, 2/5, 1/2, 3/5, 2/3,              3/4, 4/5, 5/6, 8/9, 9/10 8PSK:  3/5, 2/3, 3/4, 5/6, 8/9, 9/10 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
	Roll-off Factor	0.2, 0.25, 0.35	0.2, 0.25, 0.35
	Symbol Rate	0.5~45Msps	0.5~40Msps (32APSK); 0.5~45 Msps (16APSK/8PSK/QPSK)
	BISS Scramble	Mode 0, mode 1, mode E
System	SNMP/Web-server NMS
	Language: English
	Ethernet software upgrade
	24V power output through RF output port
Miscellaneous	Dimension	482mm×410mm×44mm
	Weight	4.3 KG
	Temperature	0~45℃(operation), -20~80℃ (storage)
	Power	100-240VAC±10%,50Hz-60Hz
	Consumption	25W
