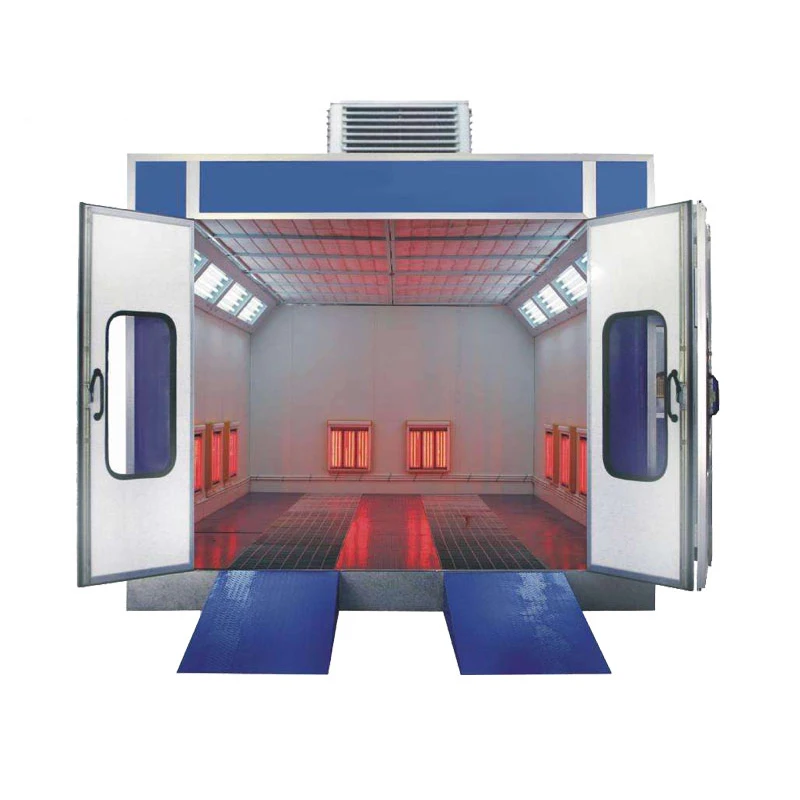

2022 NEW Customizable CE approved Electric Heating spray paint booth/painting machine/paint spraying cabin

Dimensions:

Length(mm)

Width(mm)

Height(mm)

Outer Size

8,000

4,000

4,200

Internal Size

6,900

3,900

2,650

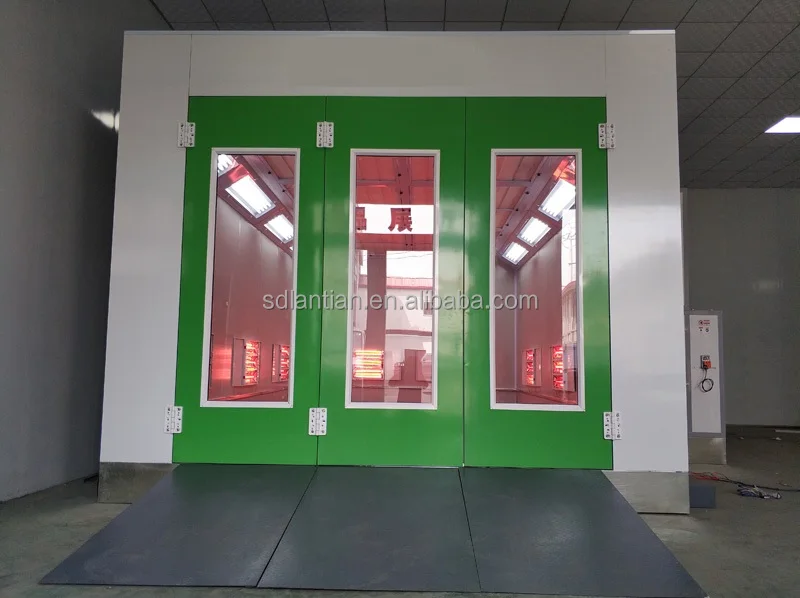

Entrance Door

Adopt with handle and lock

3,000

2,600

Operatior’s Door

Adopt with handle and Anti-Explosion

800

2,000

Features:

Total power 30 kw;  380V/3ph/50hz;  Noise < 80db

I. Wallboard & Roof board

Adopt high quality EPS panel, thickness: 50mm, socket type assembling. Ramps×2pcs,

630 mm with slope. Roof board with 0.7mm zinc plated steel sheet, single layer.

II. Foundation System

All around with welded 1.2mm zinc plated steel sheet, Bearing bracket with welded

zinc plated steel is full of hot dip galvanized steel. Two rows of grid and three

rows of diamond plate.

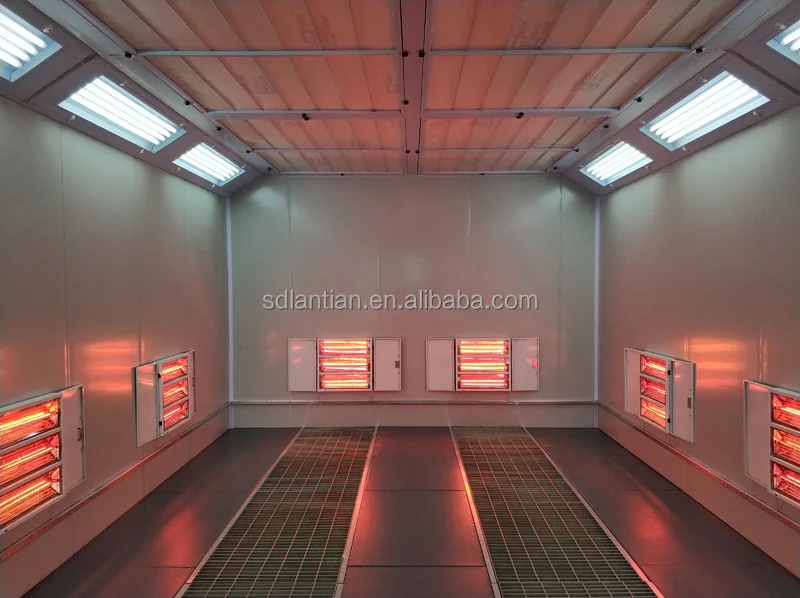

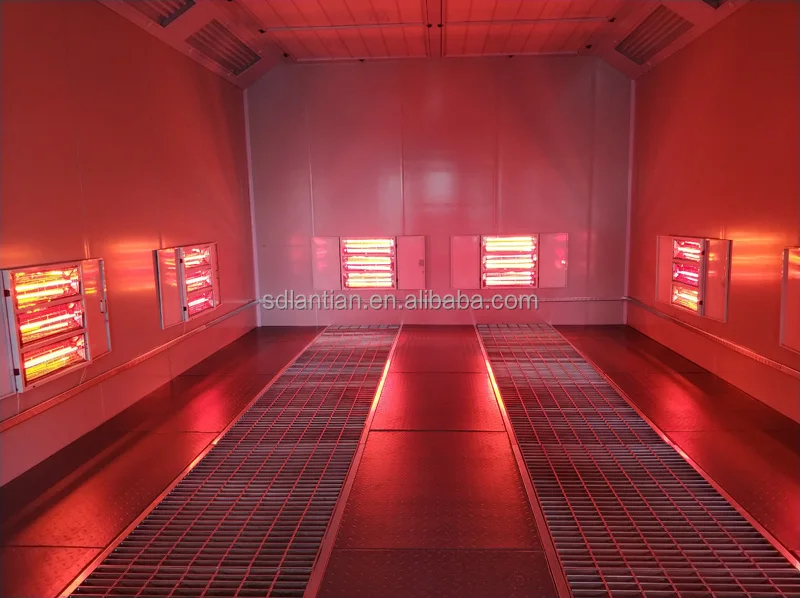

III. Heating System

Adopt surface type infrared heat lamp,10 group×3pcs, 1kw/pc.

IV. Filtration System

Inlet with high grad fiberglass filter, which filtered the dust larger than 10um, roof

with EU5 CC-600G filter, TSP value: ≤1.4mg/m3.

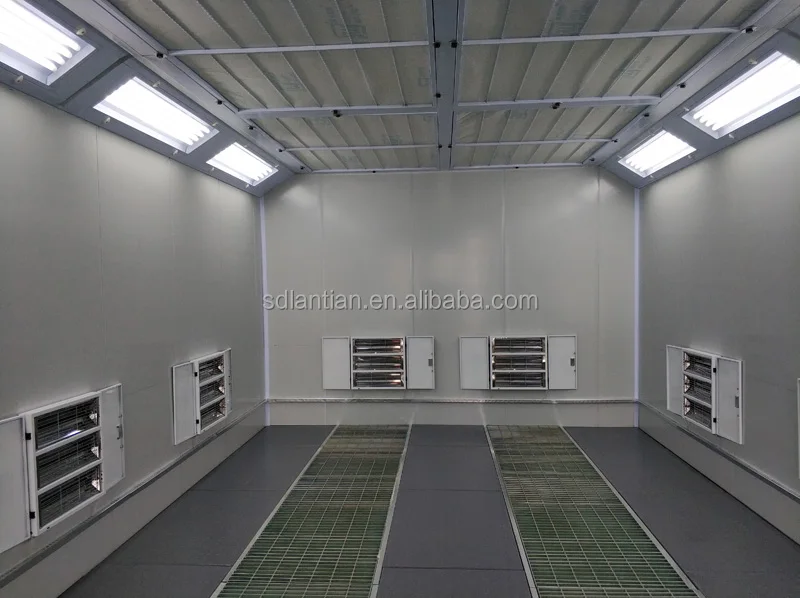

V. Light System

With Philips lamps and electronic ballast, with 45 degree installation at inner side of

roof, it can still work under 180v.

VI. Ventilation System

Adopt two pcs energy saving fan, power 1.5kw, Air volume: 24000m3/h; Rated air

speed: 0.3m/s, air changes; 260 times/h. With 3 pcs straight air ducts, 1pc ellow

airduct.

VII. Control Panel

One unit, including lighting switch, painting switch, warm painting, baking temperature,

 time setting, urgent stop switch. All components with famous domestic brand .

VIII. Other Include

All sets of hardware, fasteners and sealants
