compression coiling spring machine

Product Overview

Description

Dongguan Xinding Mechanical Equipment Co.,Ltd





Dongguan Xinding Mechanical Equipment Co.,Ltd  is a production&sales combined company, with more than 10 years of hard work, we accomplished to be a well-experienced and reliable CNC spring machine supplier.



Our products are CNC compression spring machine and CNC universal spring making machine.



The machine covers spring wire diameter from 0.08mm to 6.0mm, including spring types like, compression springs, torsional springs, extension springs, wire forms, abnormal-shaped springs ect.



Our Products



Compression spring machines: XD-208, XD-220, XD-230, XD-235, XD-345 series and versatile spring machine XD-CNC10, XD-CNC20 and XD-CNC35 universal series.





XD-660 Technical Parameter:



Model:	XD-660
Wire diameter:	Φ2.00~6.00 mm
Axes:	6 axes
Maximum Outside Diameter:	90 mm
Maximum Feeding Length:	unlimited
Maximum Manufacture Speed:	100pcs/min
Feed Speed	80m/min
Memory Number:	1000PCS
Wire Feed Servo Motor:	15 KW
Upper Cutter Servo Motor:	3.8 KW
Bottom Cutter Servo Motor:	3.8 KW
Pitch Servo Motor:	2.7 KW
OD Servo Motor:	2.7 KW*2
Power AC:	3-Phase 220V
Dimensions (L*D*H):	1600X1200X1900mm
Wooden Case Dimensions	1800x1400x2100mm
Machine Weight:	2500Kg
Gross Weights	3000Kg





Details

Convenient mechanization,high speed and accuracy resulted from servo motion system.



1. XD-660 compression spring machine is a 6-axis spring machine consisting of wire feeding axis ,upper cutter axis, bottom cutter axis, pitch axis. What’s more, we add a spring OD controlling axis, all these axis assures to make most precise springs with most efficiency.
2. The spring machine cutter can be adjusted inside and outside on computer easily and flexibly.thus save manual work.
3. Servo motion system and servo drive controlled,  15" control panel, easy to operate
4. All necessary work relating to spring production can be accomplished by finger on computer panel.

5. Computer can automatically detect the  temperature of  the motor and slow down the running speed to protect the motor from overheating.
6. Computer can automatically decelerate according to the timing when the probe should be used.
7. Production speed can be increased or decreased at any time running the machine.
8. Optional accessories: length gauge.



Product Range:
This spring coiling machine makes various kinds of compression springs, wire coil,  taper springs, double-taper springs, safe springs, clip spring as well as various simple wire molding, its products can be applied to military, construction, motorcycles ect.

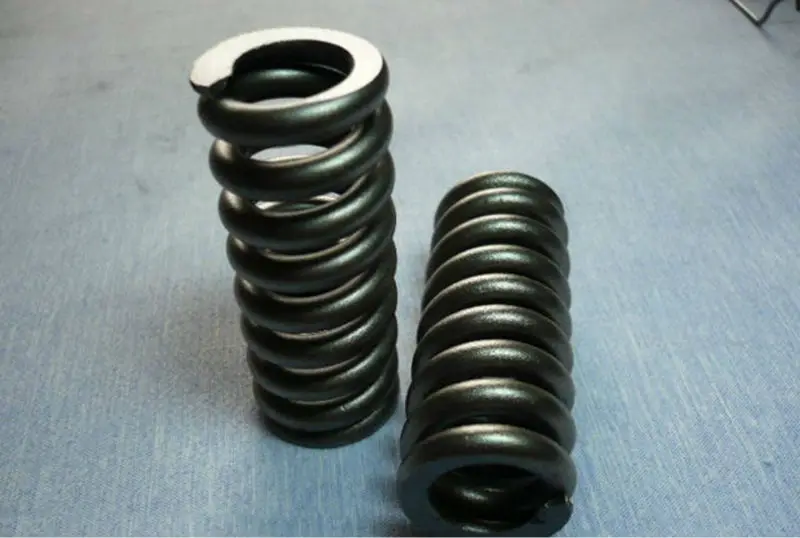

Sample springs:
