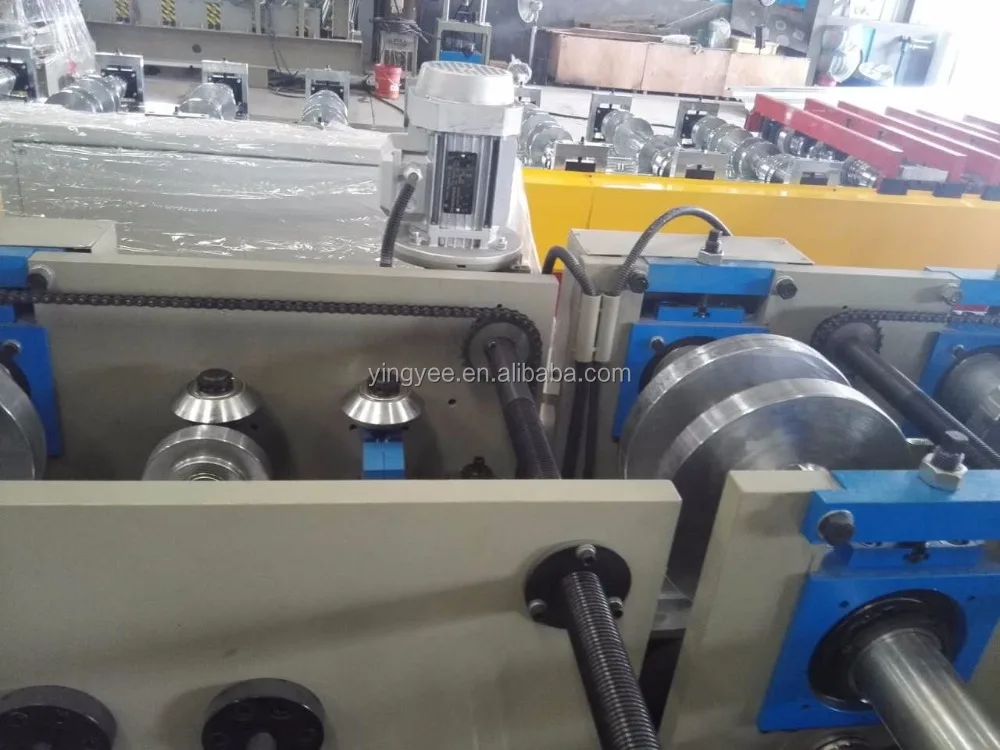

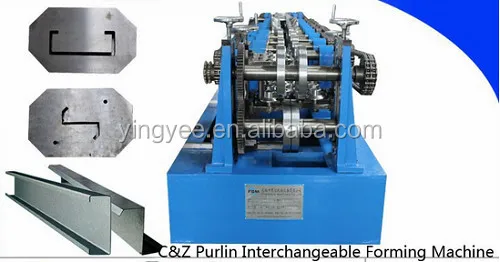

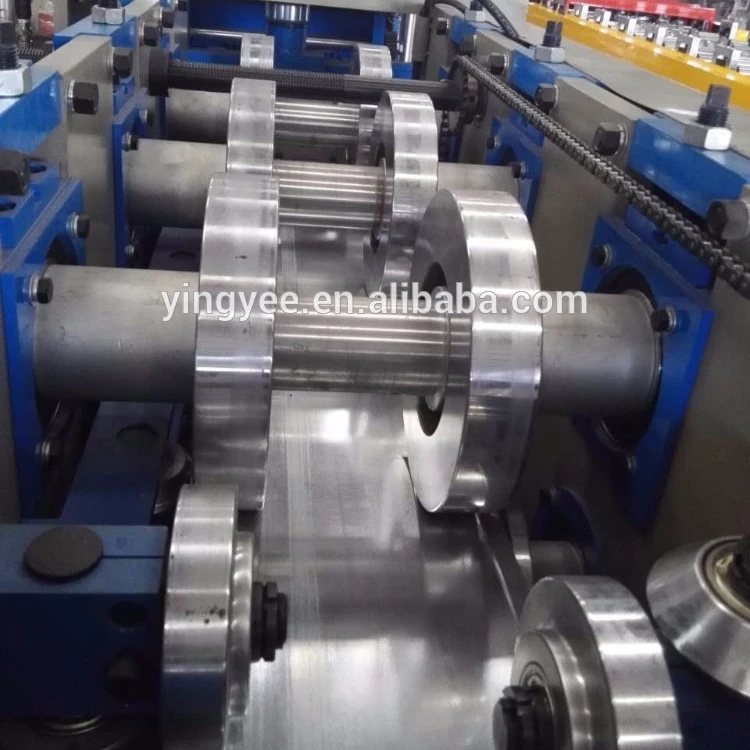

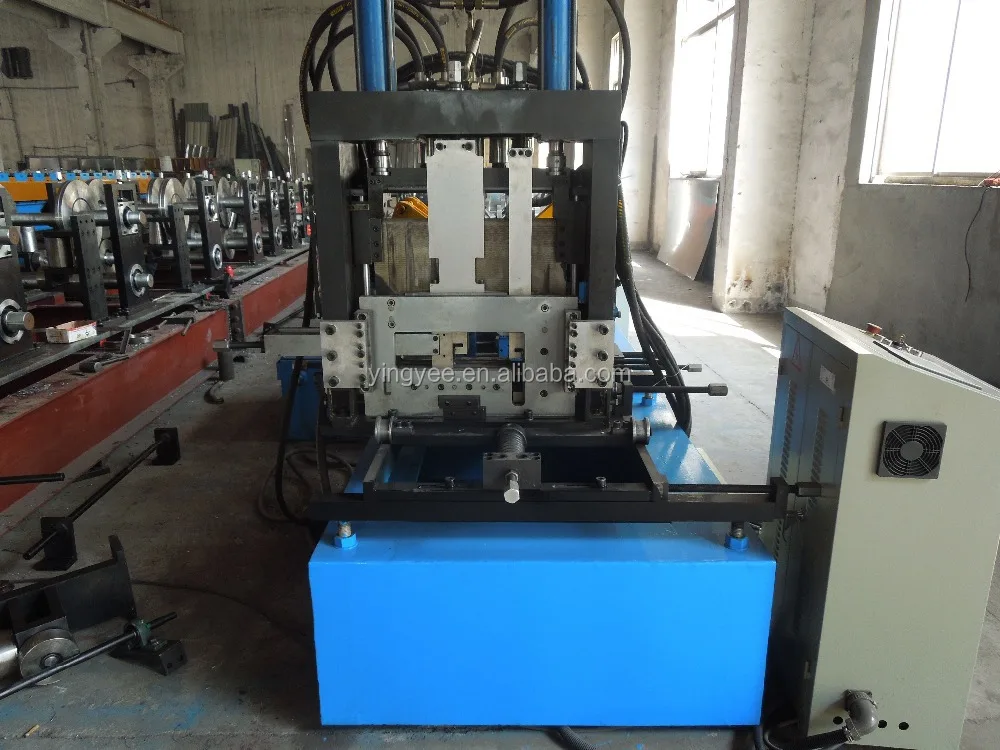

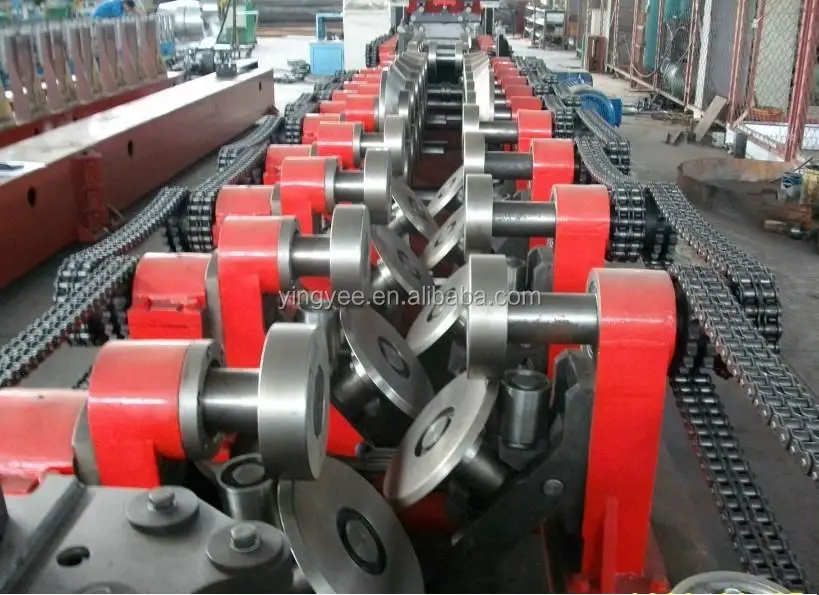

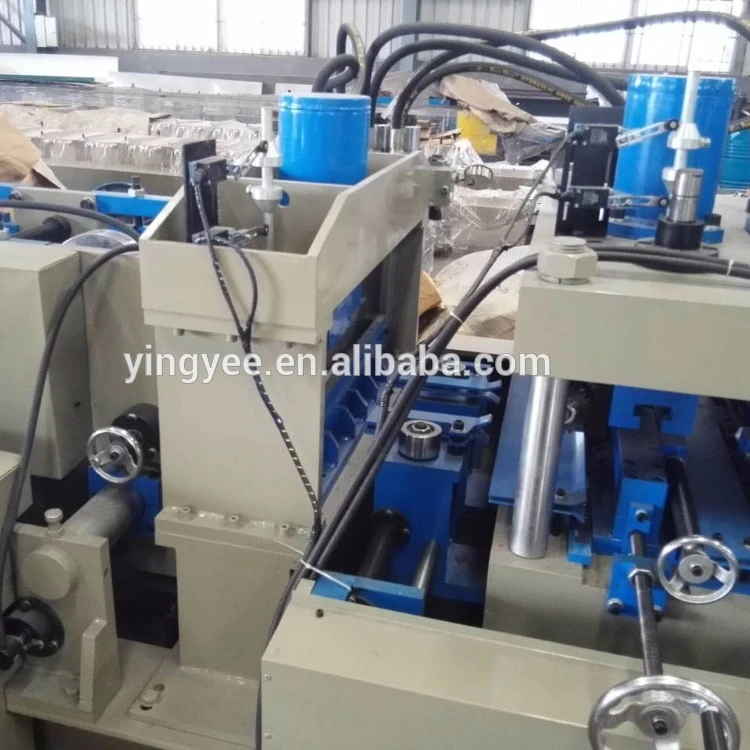

YINGYEE c z purlin interchangeable cold roll forming machine with PLC system

Product Overview

Description

We are the manufacturers all kinds of roll forming machine with

over 8 years experience, which can provide overseas after-sales service .



1.Specification



Cold Roll Forming Machine General Technical Specs



1. Number of forming groups: Each 14 group



2. The machine material: welding comprise of 12#U-steel



3. The wallboard: processing compose of 22mm steel plate



4. The mold: The mold is made of Grc12steel,

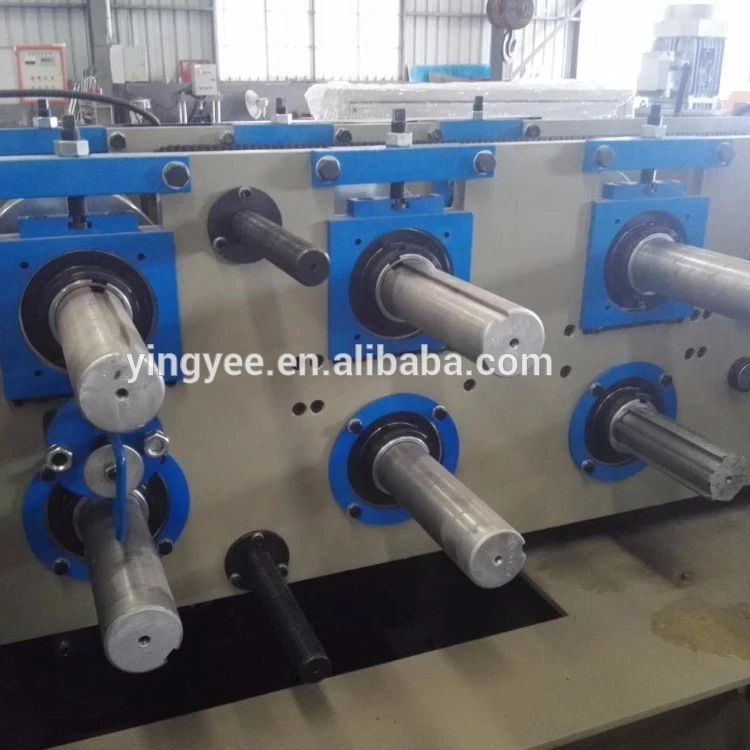

5. The shaft: The shaft is made of 45#steel, diameter of 58mm, finish turning, finish grinding after heat



    treatment, quenching and high temperature tempering.



6. The bearing: Harbin type 620



7. Straightening parts: Straightening by the cross wheel, get rid of the innerstress and crooked of the product,



    you can regulate up and down, left and right, optionally.



8. The rolling material:. 1.5-2.5mm galvanized steel sheet, Model:customized.



9. Motor: 5.5kw * 1 set (380v)



10. Reduction box: 350 * 1 set



11. Transmission: 1.2 inch chain



12. Discharge rack: Manual (PengXin)rack 2 sets



13. Machine feature: PLC NC frequency electrical boxes, touch screen`s display, the encoder counting, the length

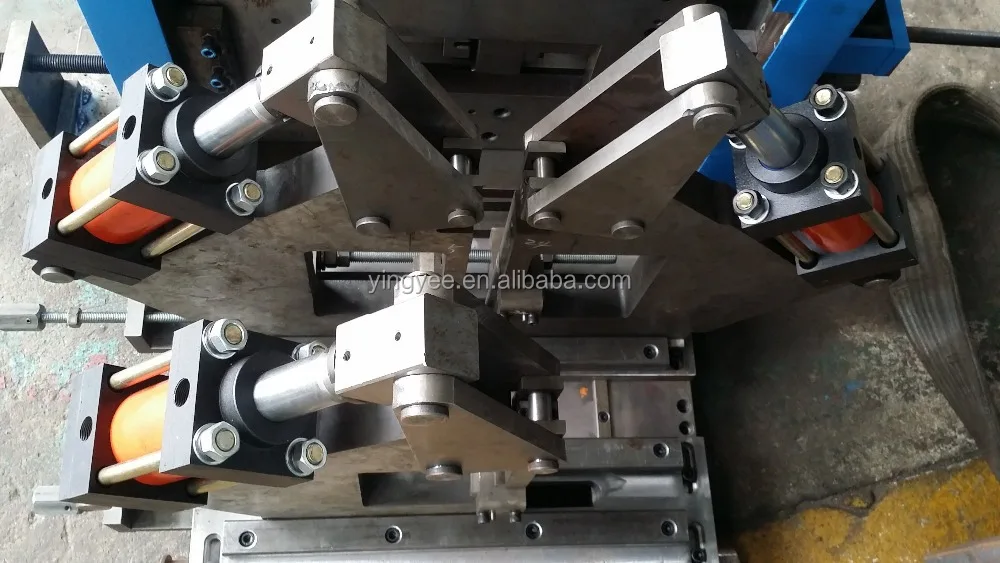

      and quantity of the material is controllable, accuracy with in 1.0mm, automatic hydraulic cut.



14. Cut way: Manual operation abrasive wheel cutting machine cutting



15. Machine Length: 4.5 m * 0.9 m * 1.5 m

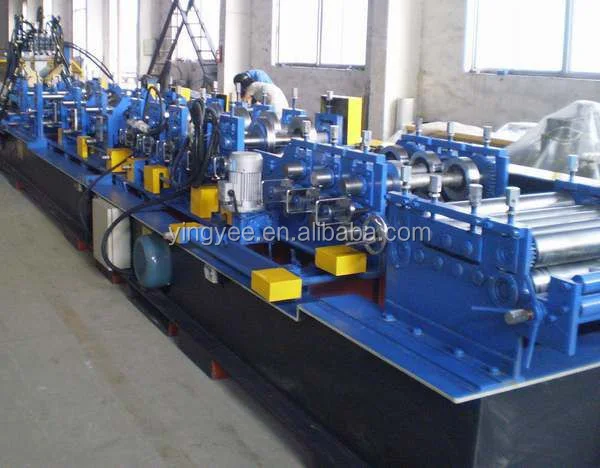

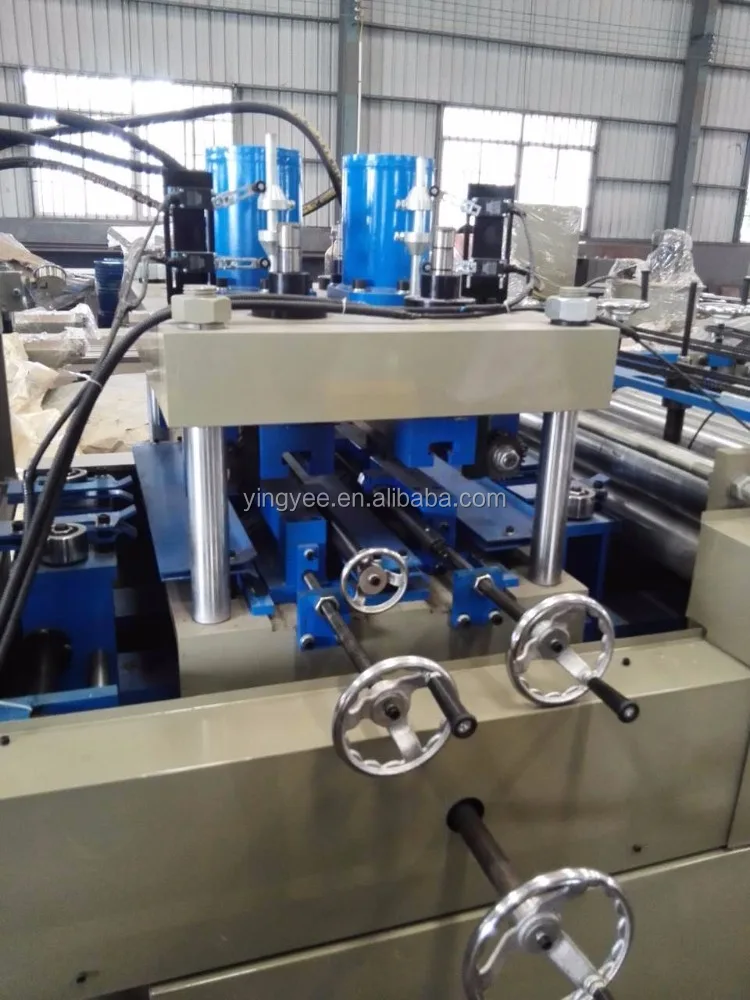

2:picture :
