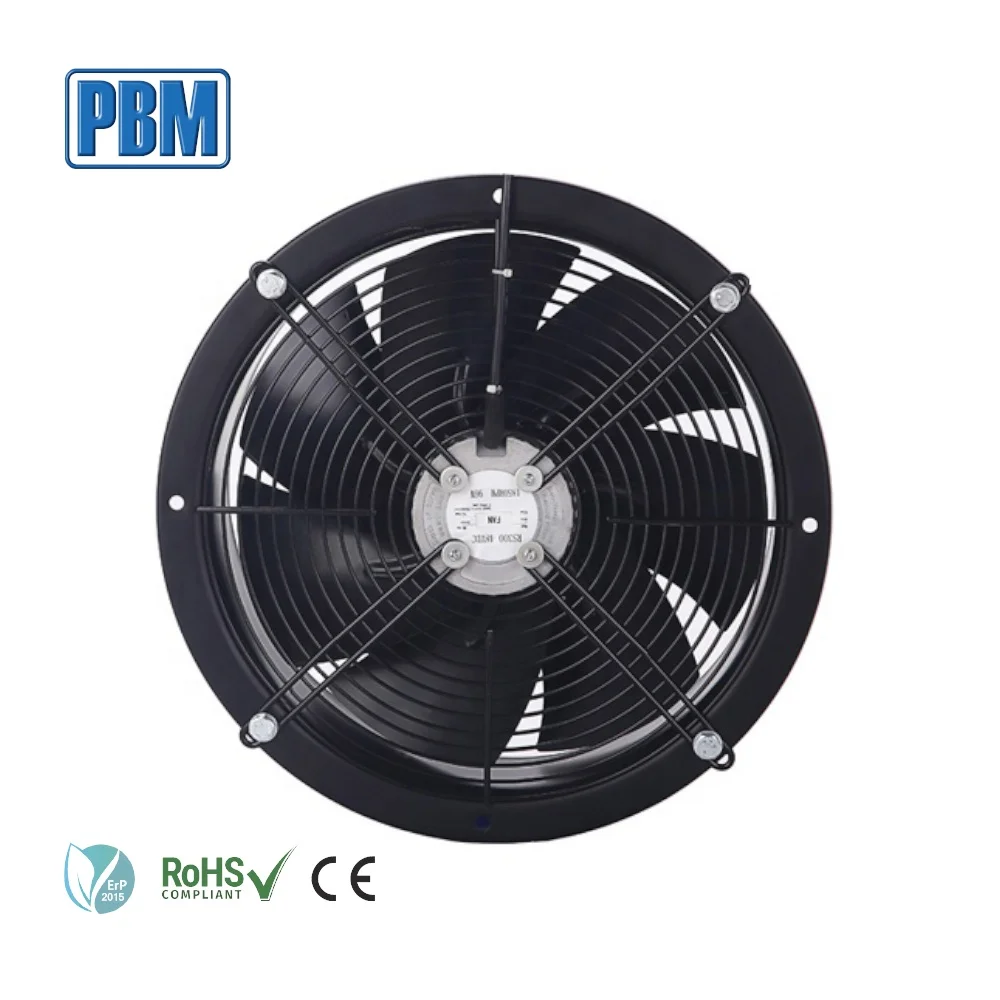

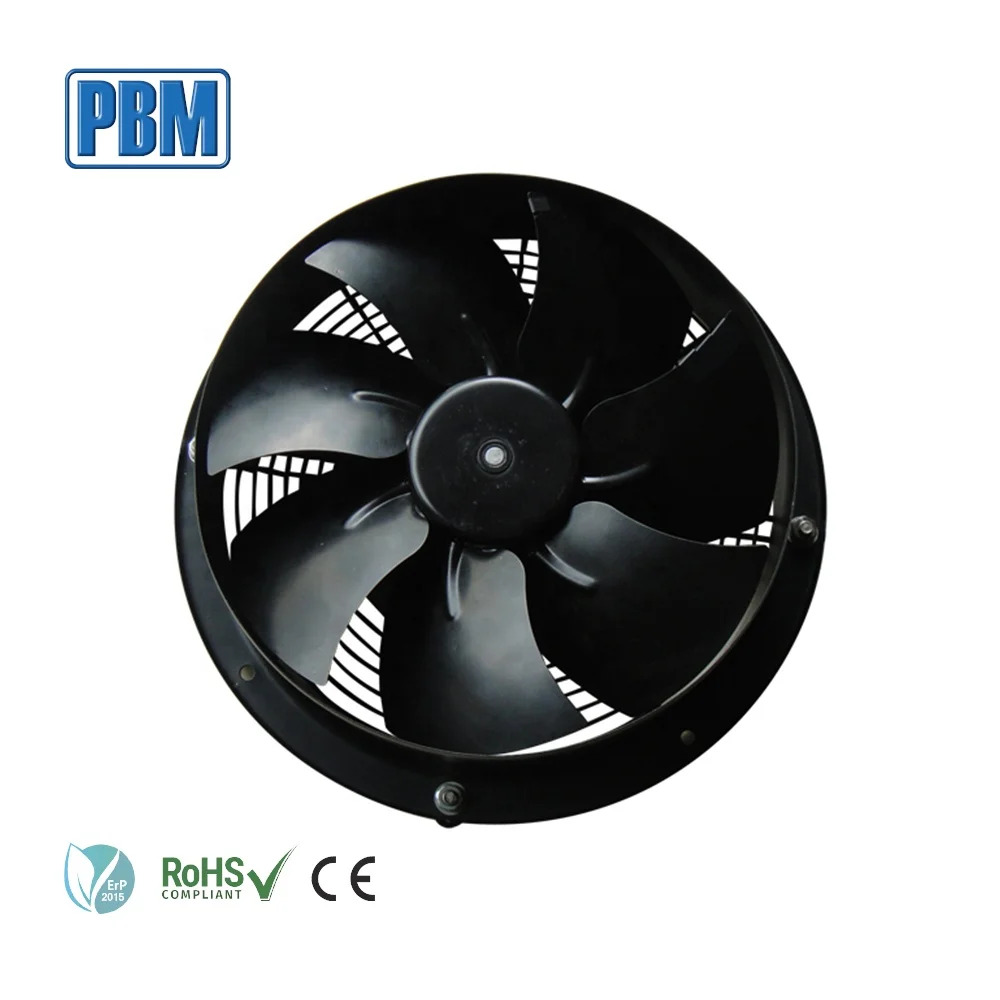

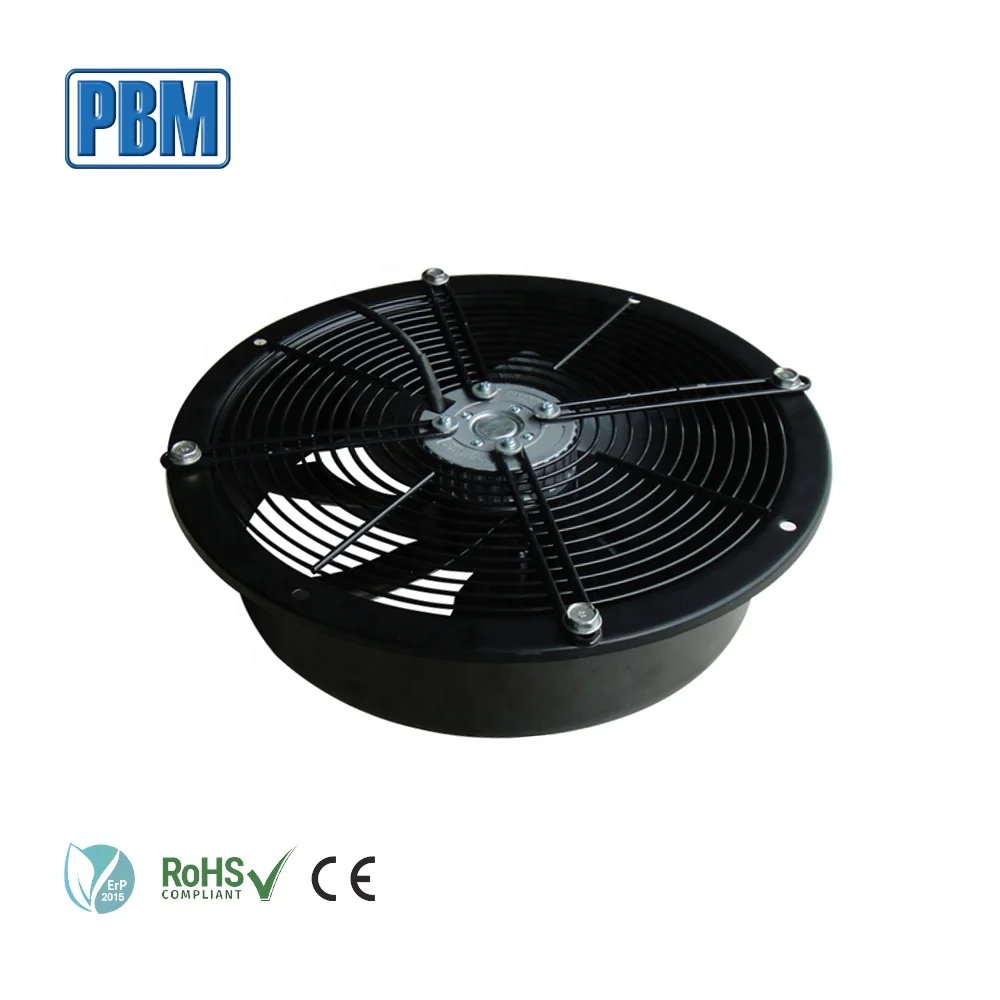

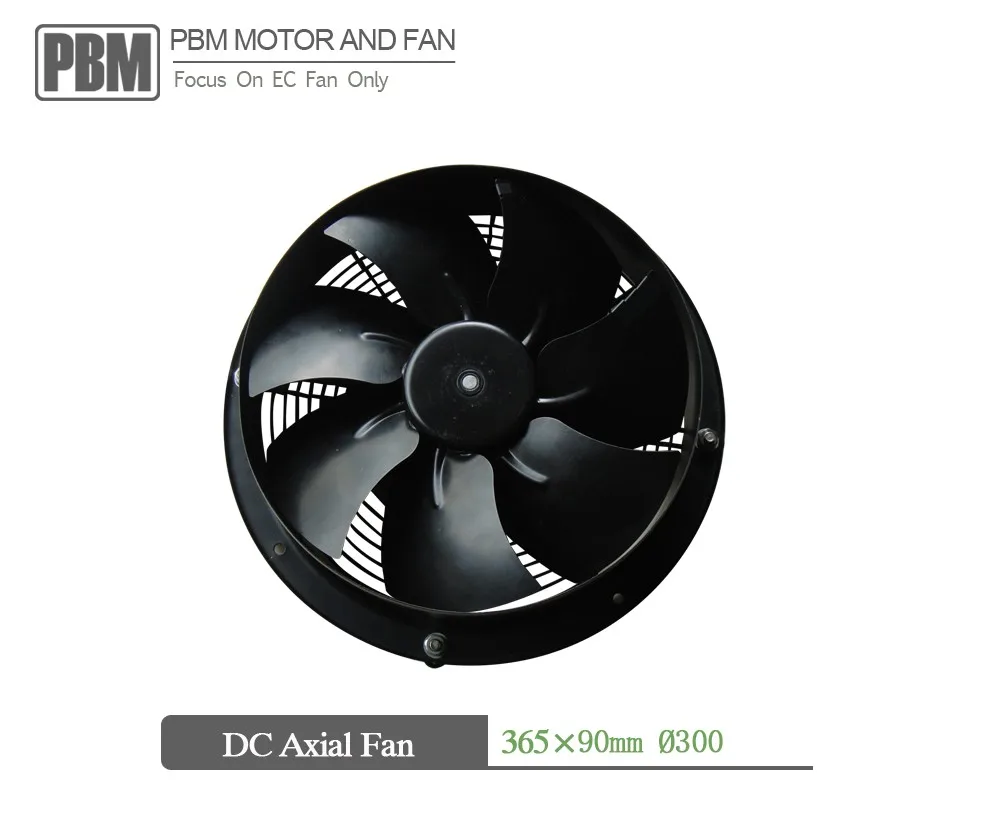

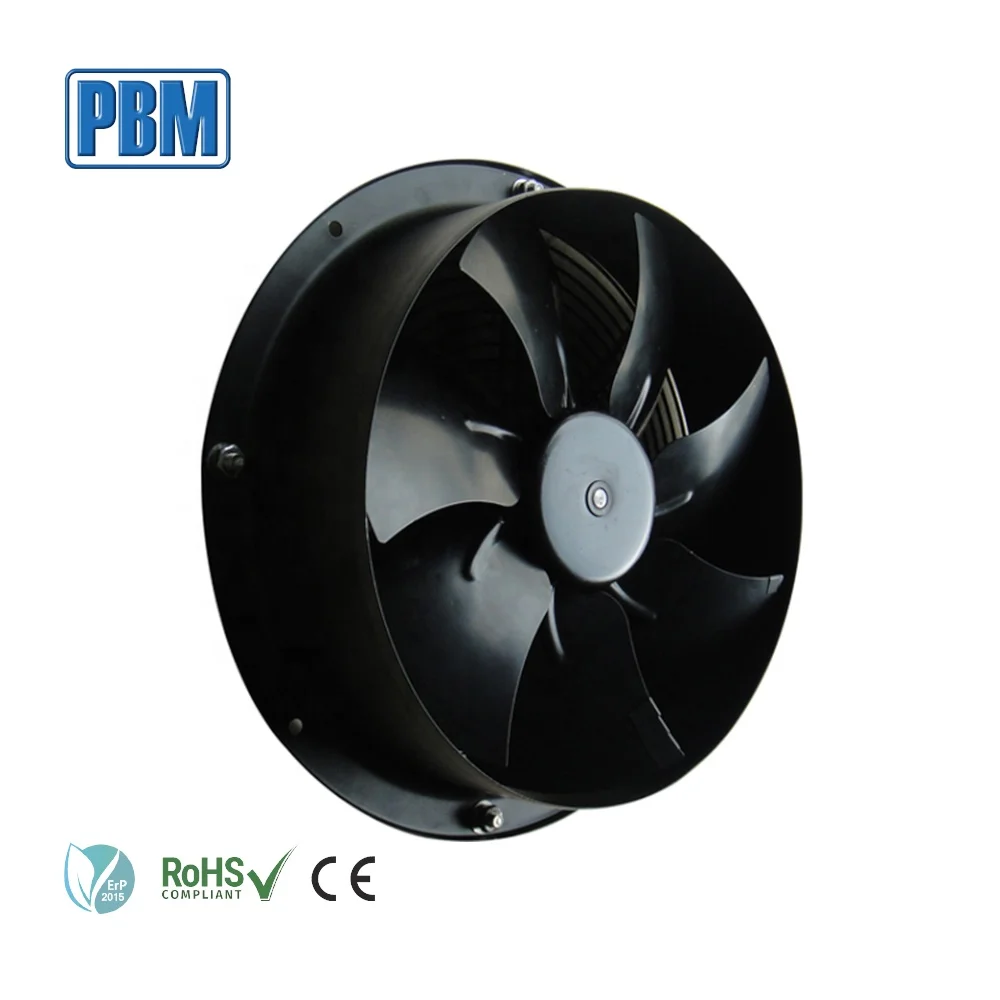

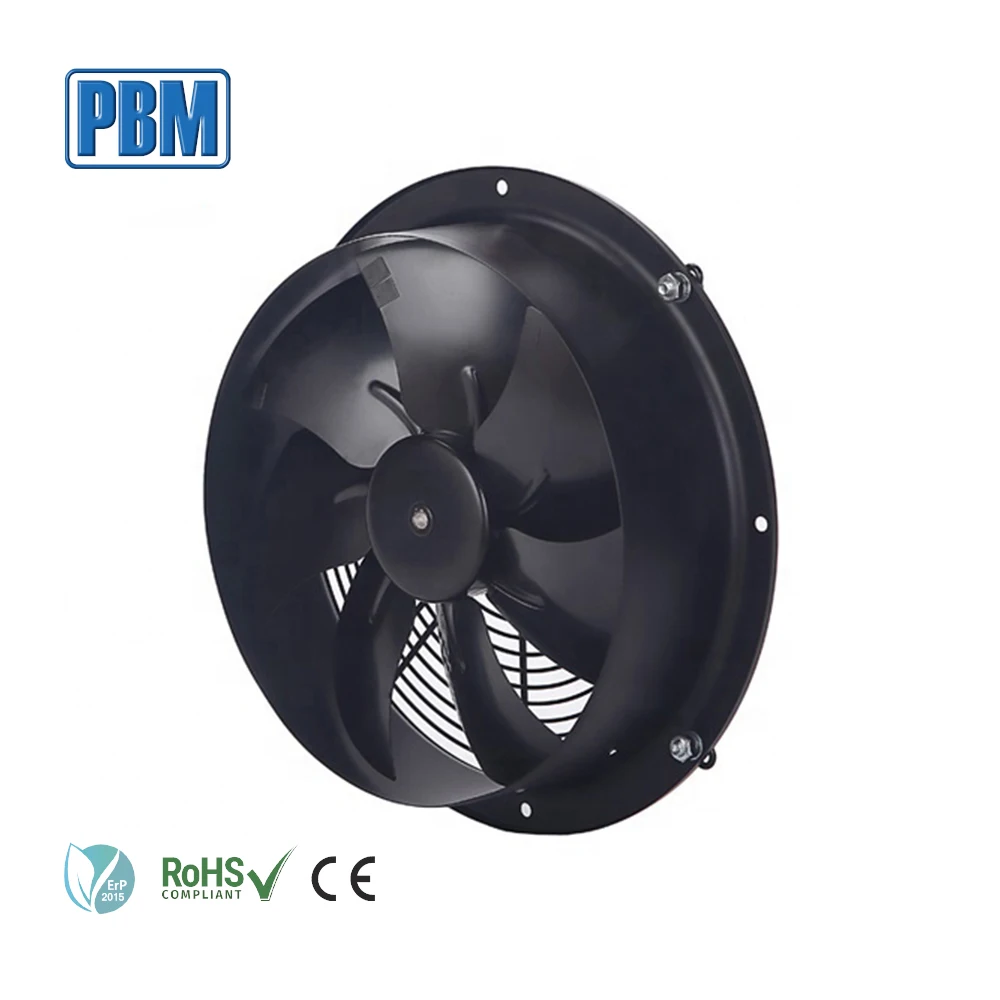

365x90mm DC Axial Exhaust Fan for Ventilation System

1-1

Rated Voltage

48 VDC

1-2

Operating Voltage

36~57 VDC

1-3

Low-Start Voltage

30VDC

1-4

Rated Speed

4600RPM

1-5

Input Current

2.1A

1-6

Input Power

100W

1-7

Air Flow

544CFM / 925m3/H

1-8

Static Pressure

2.8inH2O / 709Pa

1-9

Acoustical Noise

68 dB(A)

1-10

Life Expectance

50,000Hours(L10)

At 40℃ room, humidity 15%~65%RH.

1-11

Direction of Rotation

clockwise

seen on motor

1-12

Direction of Air Flow

Axial

1-13

Insulation Class

Class B

1-14

Insulation Resistance

50 Mega Ohm minimum at 500VDC

Between frame and (+) terminal

1-15

Motor Protection

Locked rotor protection

Polarity protection

Automatic restart capability

1-16

Speed Control

Control input 0~10VDC / PWM

1-17

Protection Type

IP44

1-18

Dielectric Strength

10mA maximum at 1000VAC 50Hz five second

Between frame and (+) terminal

1-19

Signal Output

FG (Frequency Generator)

2-1

Dimension

Ø200mm X 70mm(see dimension drawing)

2-2

Material of Impeller

Propylene with glass-fiber reinforced

2-3

Number of Blades

5

2-4

Impeller Plate

No

2-5

Mounting Position

Any

2-6

Surface of Rotor

Coated in black

2-7

Bearing System

NMB ball bearing

2-8

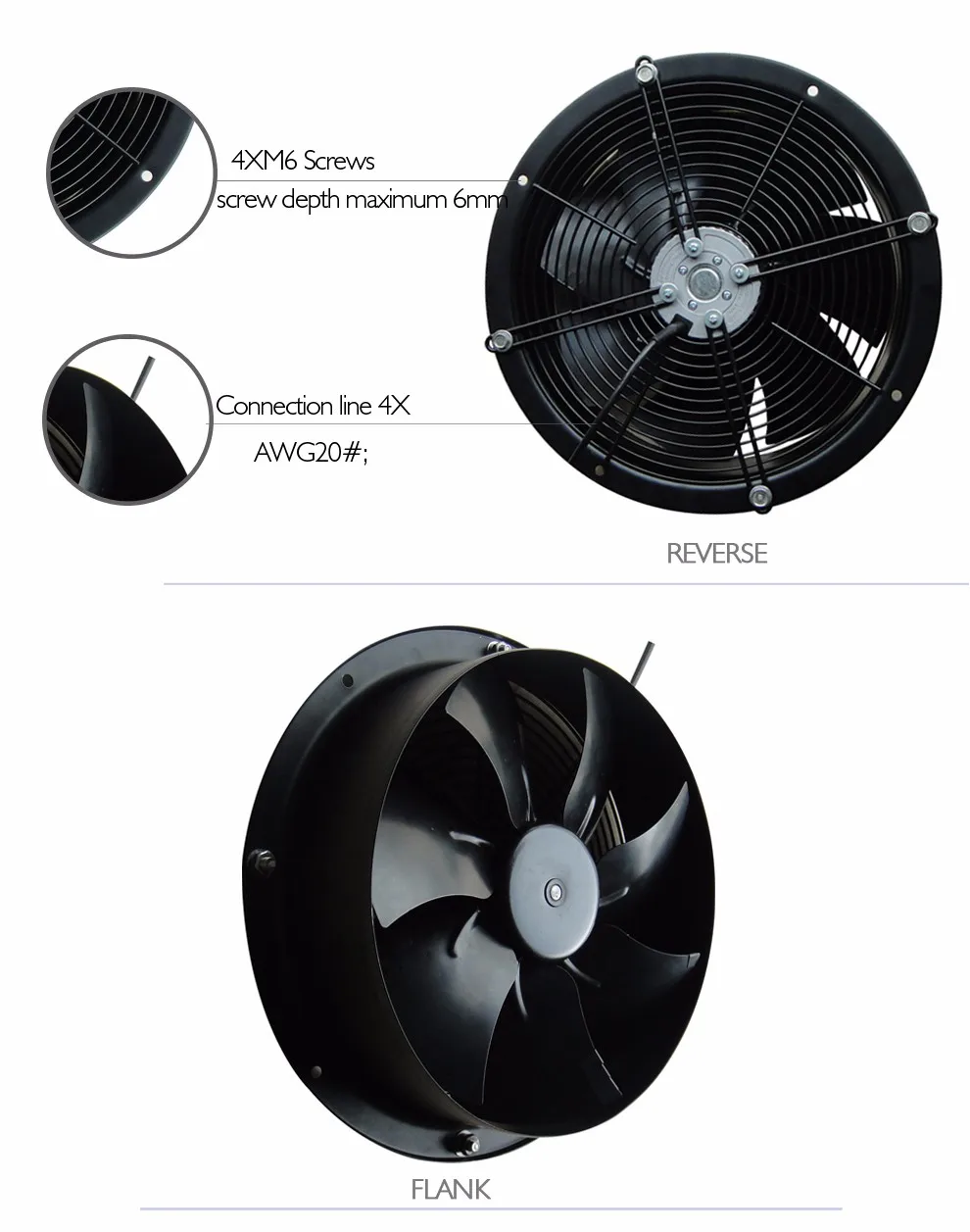

Lead Wire

AWG20#

2-9

Weight

1800 g

2-10

Package

Standard

3-1

Locked-rotor Protection

Over-current limiting circuit protects motor from damage at least for 72 hours of locked rotor condition at rated voltage.

3-2

Maximum Current

under Locked Rotor

A, Typical inrush current when the motor is trying to re-start under locked rotor conditions is 2~4 times the normal running current reoccurring and for 16~20% of restarting cycle period.

B, If he CL function is used this restarting inrush current is about the same as the normal running current.

3-3

Reverse Polarity Protection

No damage if the positive and negative leads are reversed under maximum operation voltage conditions.

3-4

Over Voltage Protection

The circuit will be shut down automaticlly when input voltage over 60VDC. And re-started when Voltage down to 60VDC below.

3-5

Soft Start

In 5 seconds after power on and speed control voltage gets to 1.5V or PWM duty cycle at 10% above.

4-1

Operating Temperature

-25℃ to 60℃

4-2

Storage Temperature

-40℃ to 75℃

4-3

Operating Humidity

5% to 90% RH

4-4

Storage Humidity

5% to 95% RH

4-5

Drop Test

In minimum packaging condition fan withstand each one drop of three faces from 30cm distance height onto 10mm thickness of wooden board.

4-6

Vibration Test

Sine Wave.

Displacement amplitude: 0.75mm (Equivalent 10G).

Frequency Range: 10Hz~55Hz / 30 sec. 55Hz~10Hz / 30 sec

Linear Scanning 120 Cycle

Endurance timer per axis: 2 Hours

Orientation: X,Y,Z.

4-7

Shock Test

Apply peak acceleration 50g and keep duration of the pulses for 11ms (Half sine wave).

4-8

Dustproof Test

Temperature range: 15℃ to 35℃. 1mm diameter metal wire cannot go through the gap between rotor cup and base. Follow IEC 60592 IP4X.

4-9

Waterproof Test

Temperature range: 15℃ to 35℃ and duration of test: at least 10 minutes, to spray water from all direction (360°).

Follow IEC 60529 IPX4

4-10

RoHS

All the material meets RoHS standard.
