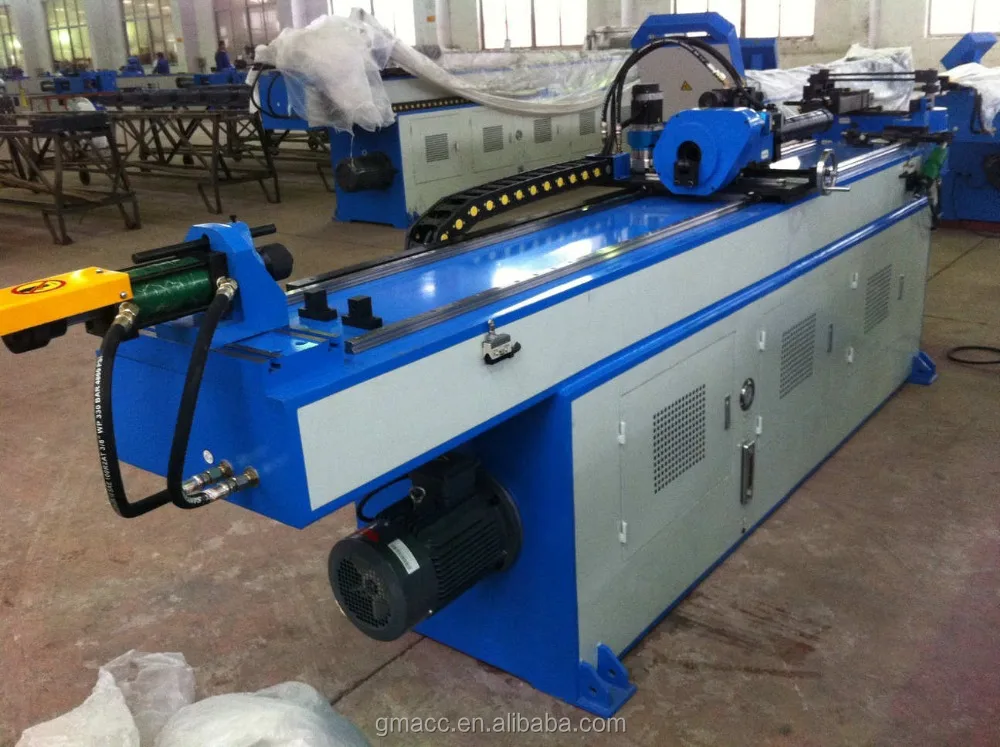

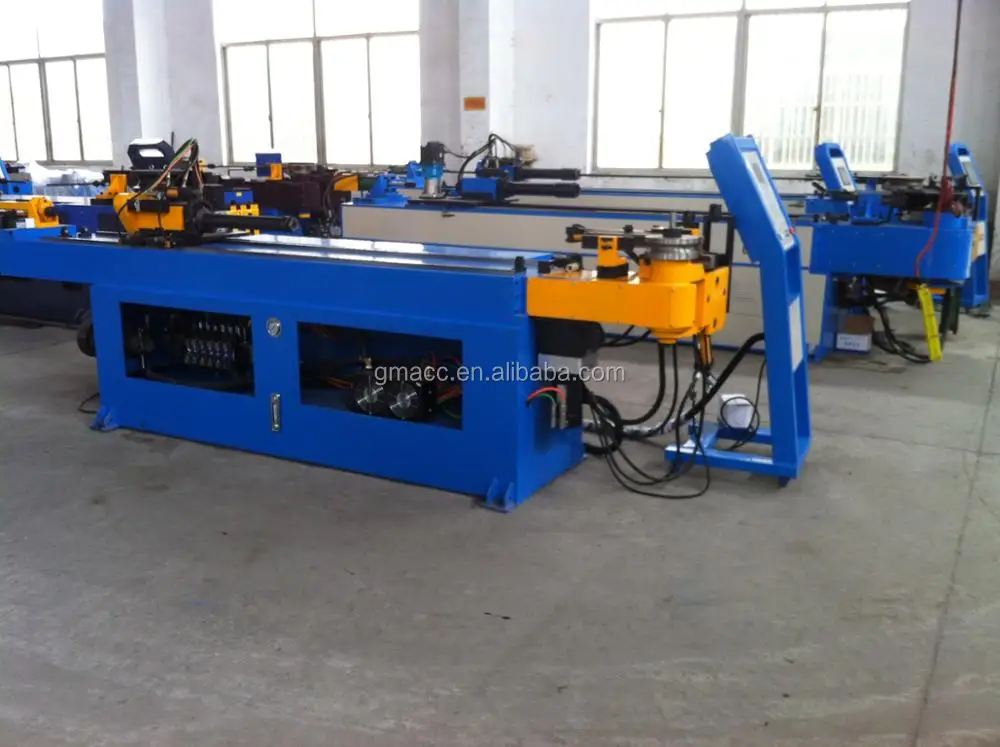

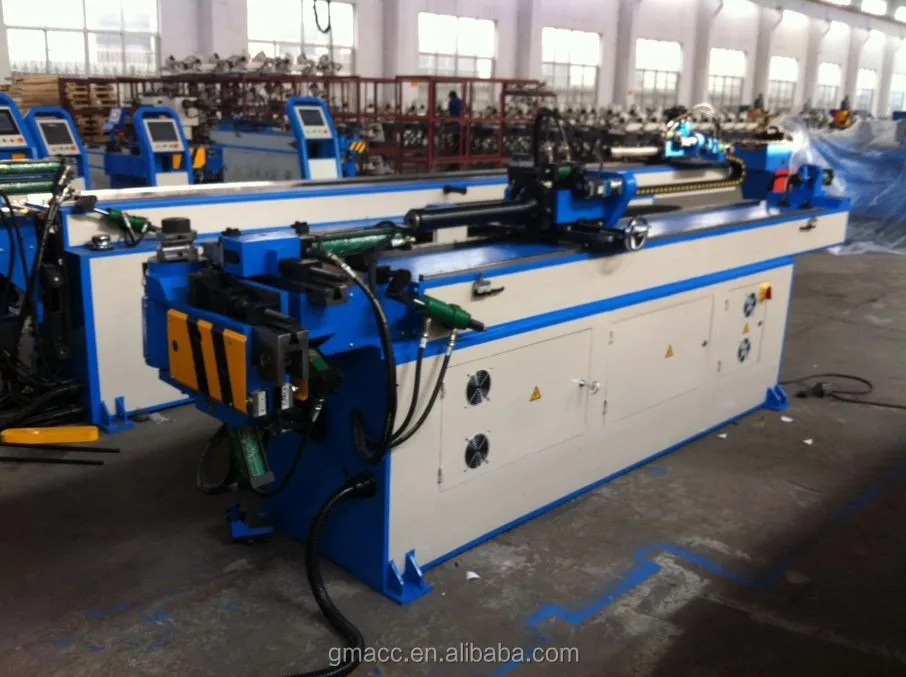

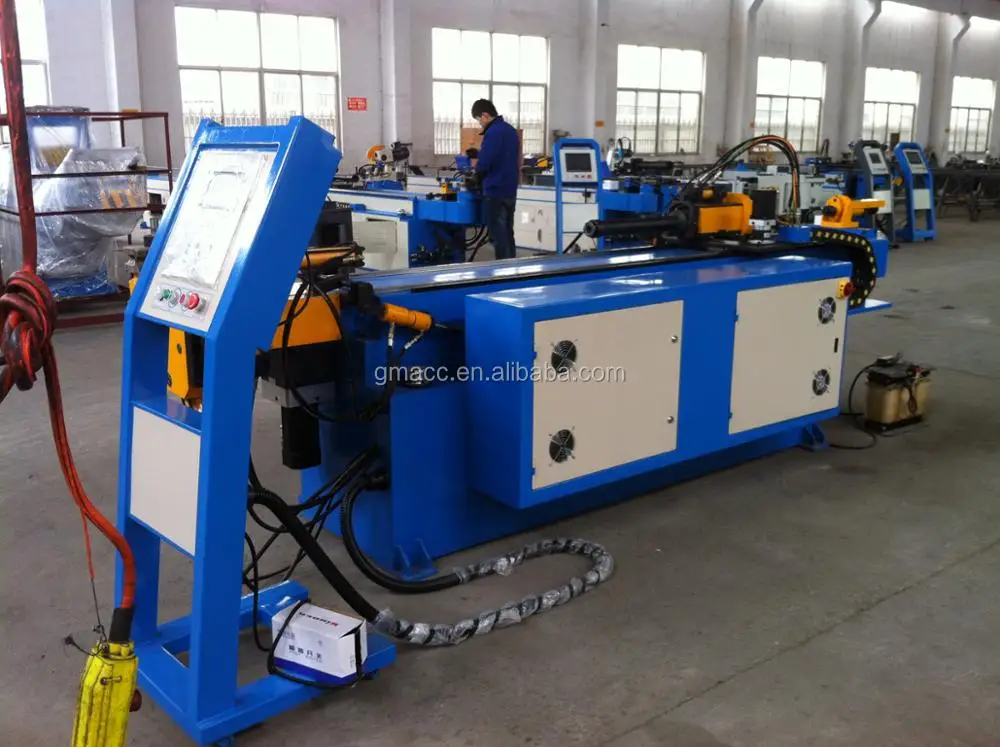

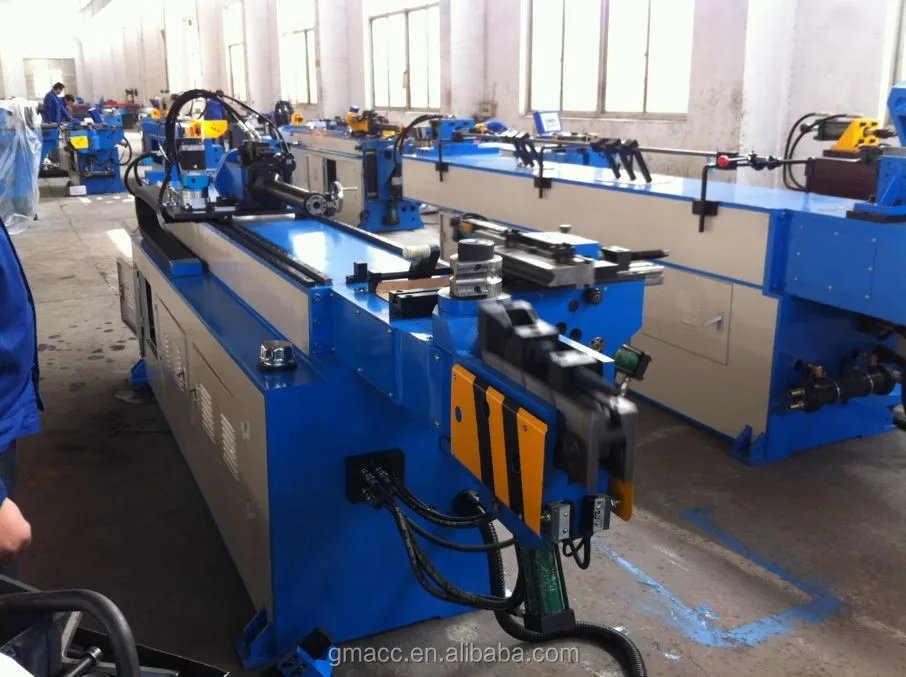

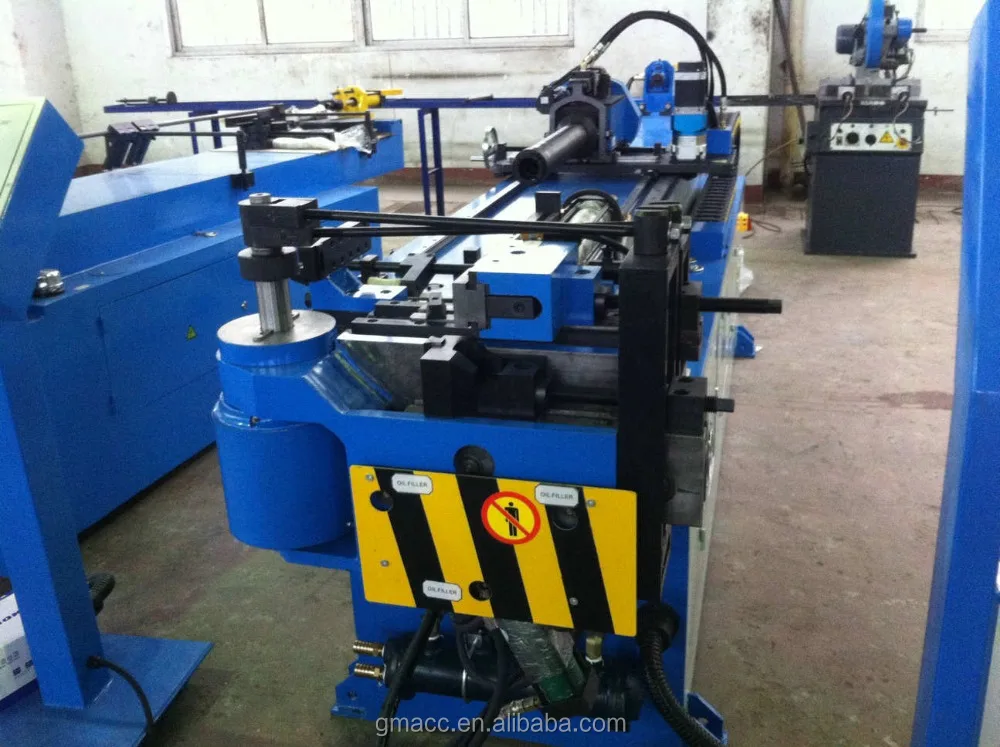

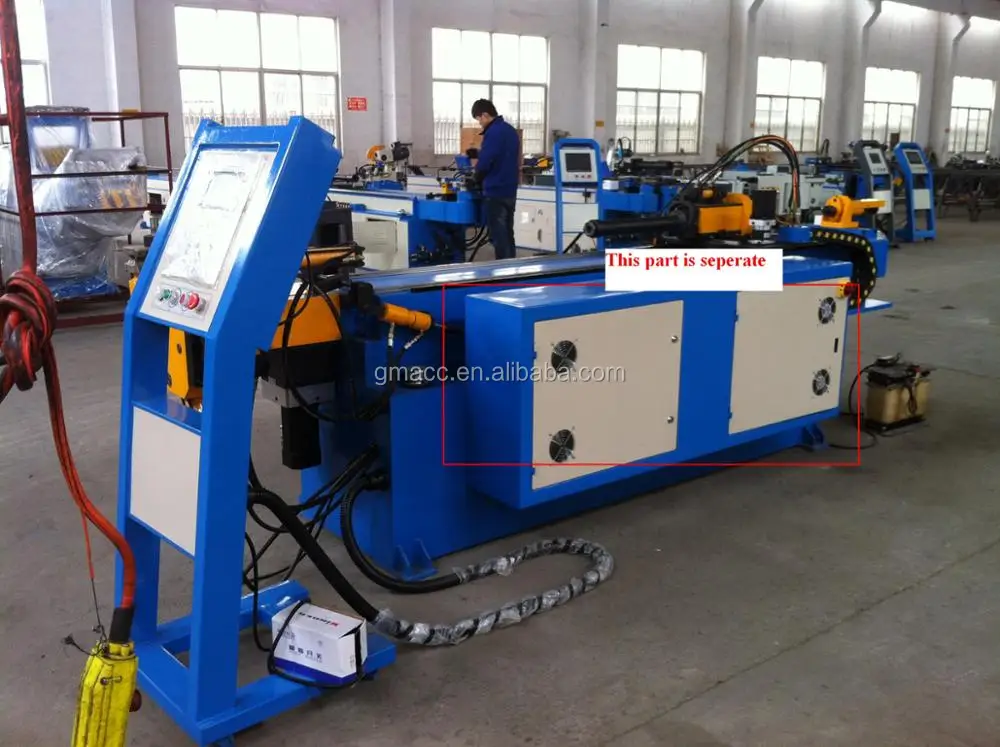

3 Axes Tube Bending Machine GM 38CNC 2A 1S

Product Overview

Description

Technical Parameter and Configuration for Automatic Pipe Bending Machine GM-SB-38CNC

Machine Characteristics

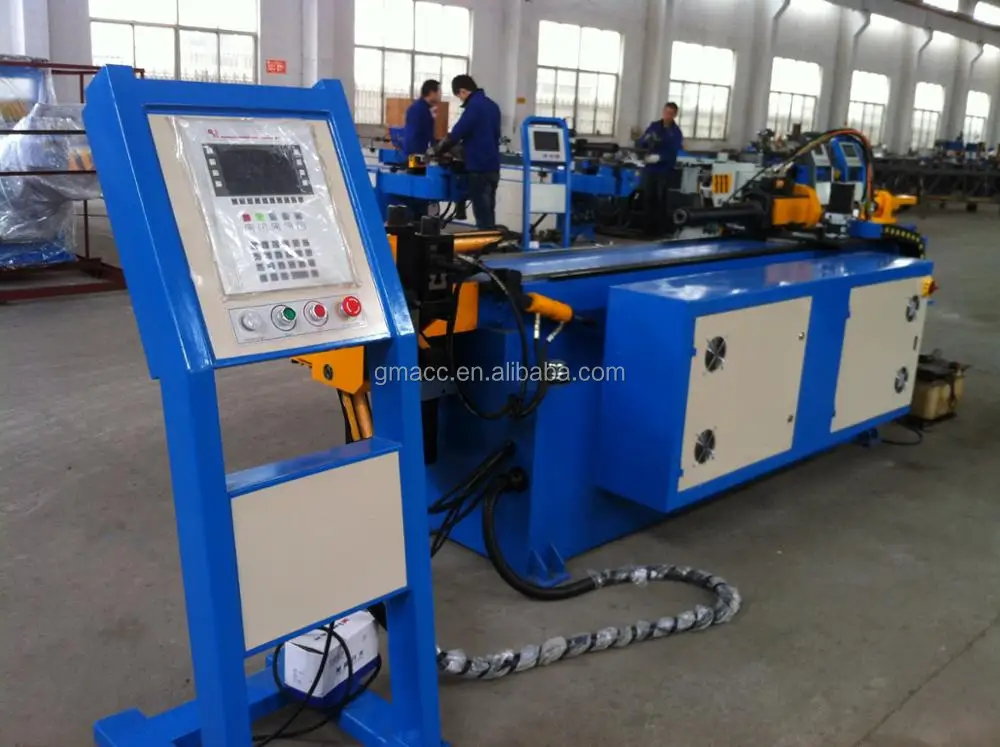

SB-CNC Series numerical control single-head pipe bending machine is the product from the combination with our technology and advanced Italian technology, integrated with machine, hydraulic, and electricity. This series adopt VDU touch screen operating panel, which can input, store, and display various bending data and order. Y, B, C three coordinatesofmotion under precision control by industrial computer can realize full-auto mandrel on or mandrel off rapid bending, CNC machine also with advanced functions, such as components bending springback compensation, errors self diagnose alarm, memory store after power off, automatic lubrication and safety protection. Pipe bending(C axis), pipe rotating(B axis), and pipe feeding(Y axis) are all drove by closed ring servomotor. Advanced technology, high automation reliability, integrated design all make CNC pipe bending machine the first class pipe processing machine in the world.

Main Technical Parameter



Name	Unit	Parameter
Max. Bending Capacity	mm	38*2
Bending Radius Range	mm	20-200
Max. Bending Angle	°	190°
Bending Speed	°/sec	60
Turning Speed	°/sec	200
Feeding Speed	mm/sec	1000
Bending Precision	°	±0.10
Turning Precision	°	±0.10
Feeding Precision	mm	±0.10

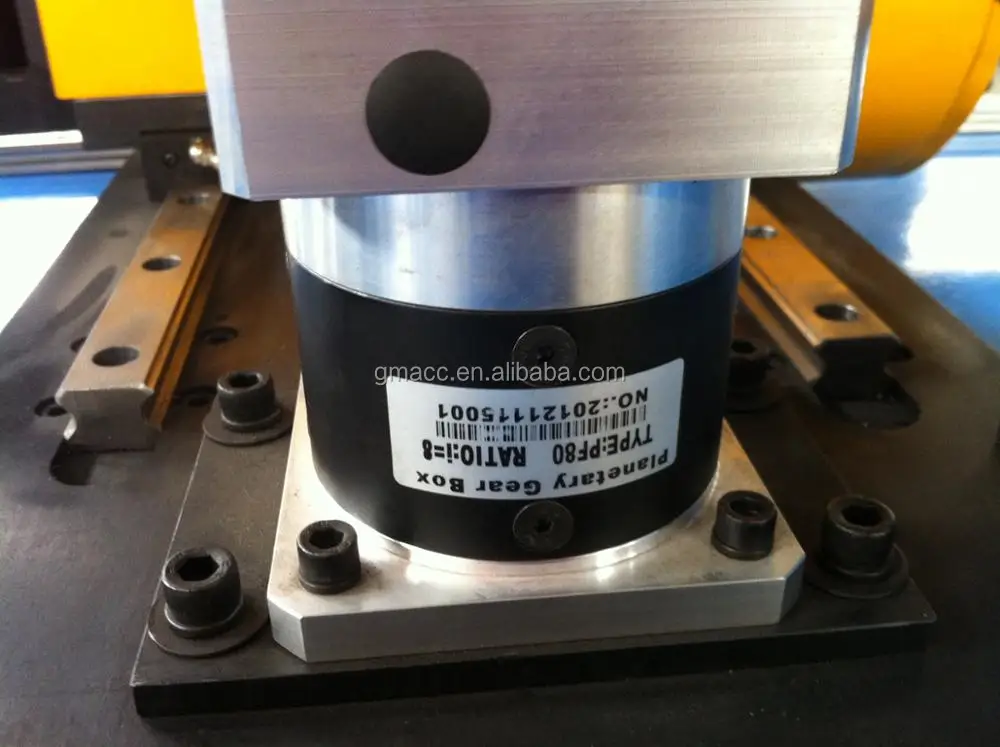

Turning Servomotor Power	kW	0.4
Feeding Servomotor Power	kW	1
Though Effective Distance	mm	2000
System Motor Power	kW	4
Max. Pressure	Kg/cm	14
Oil Pump Delivery Volume	L	16
L*W*H (Packaging Dimension)	mm	3500*700*1300
Weight	T	2.0



Ø Configuration of Hydraulic and Electronic Control System

Name	Manufacturer
Hydraulic Motor	Taiwan Xianma,Taiwan Guangyuan( Imported)
Hydraulic Pump	Yuken,HYDROMAX(Imported)
Hydraulic Valve	Taiwan CHIYOUNG(Imported)
Oil way Board	Taiwan Shanghong (Imported)
Cylinder	Taiwan Hisaoka(Imported),Shanghai Jingsheng
Oil tube	Taiwan TATUNG(Imported)
Touch screen	Taiwan Delta,Taiwan Wein View(Imported)
PLC	Mitsubishi,Delta(Imported)
Angle controller	Japan NEMICON(Imported)
Switch power	Taiwan Mean Well(Imported)
Turning Servomotor	Panasonic,Delta(Imported) Taiwan SHIHLIN(Imported)
Contactor
Other Electric Parts	Taiwan SHIHLIN,German SCHNEIDER(Imported)
