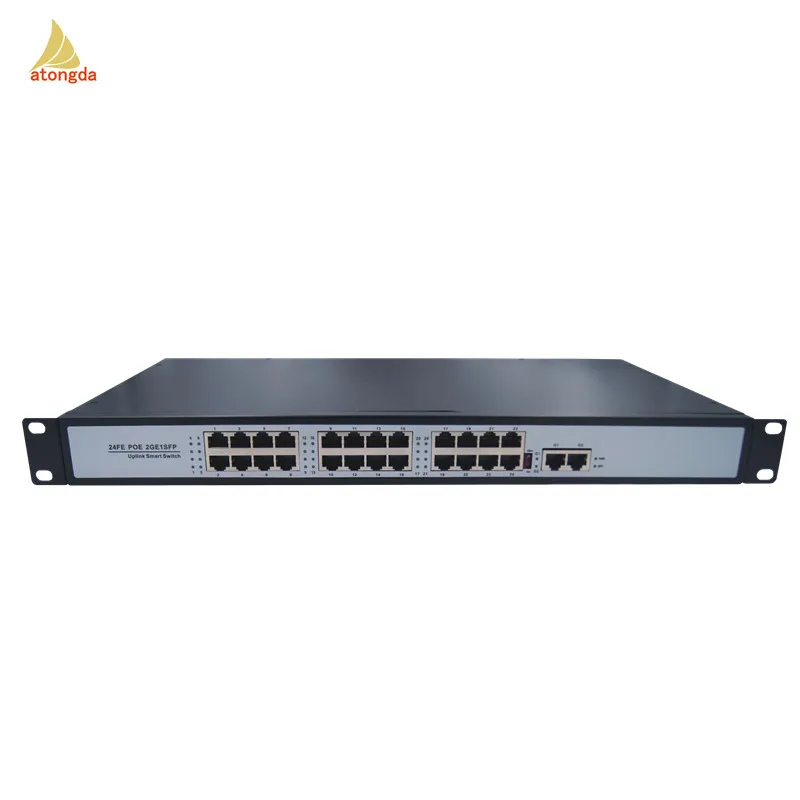

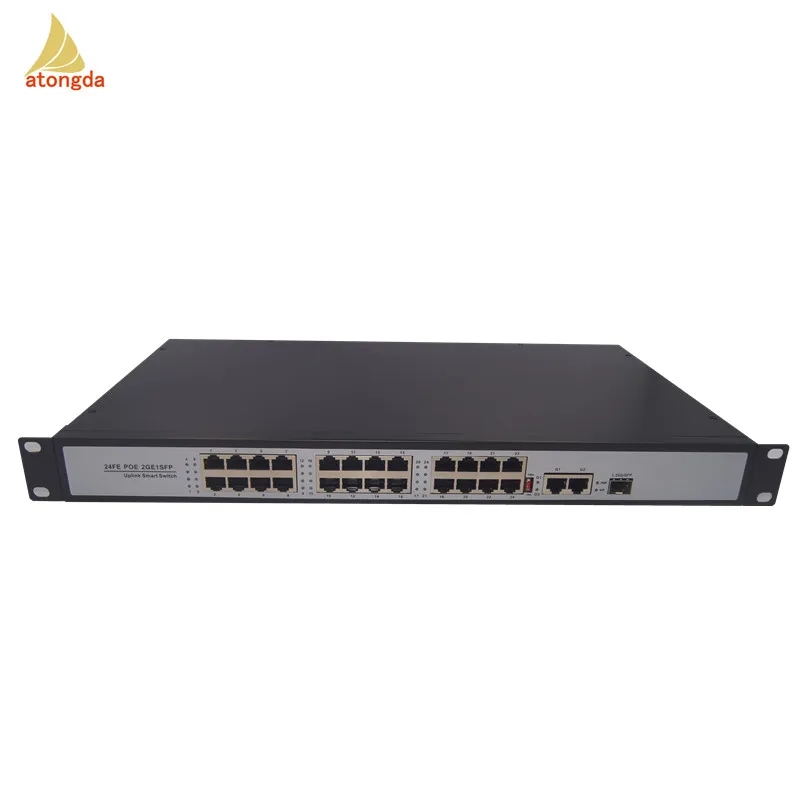

16 / 24 / 48 port Gigabit POE Ethernet optical fiber switch Manufactures

Product Overview

Description



16 Port 10/100/1000Mbps with 2 gigabit SFP combo port IEEE802.3 af /at standard POE Fiber optic switch

The 16 Port  unmanaged PoE Switch, with 16 1000Mbit RJ45 ports,2 Gigabit Como, model

ATD-P2016G, reduces equipment and installation costs by delivering data and power

over existing Ethernet cables to Power over Ethernet (PoE) enabled devices such as Access Points and IP Cameras.



Boost office efficiency and reduce network congestion with a total switching capacity of 7.2Gbps. LED indicators display device status for easy power management and troubleshooting. An internal power supply reduces clutter and delivers 30Watts to each PoE port. A convenient on/off button is located on the back of the switch. Non-PoE devices can connect to the switch—auto sensing PoE technology cuts power to non PoE connected devices. Use PoE Splitter with the ATD-P2016G to install non-PoE devices in remote locations.



Key features

• 16-Port 10/100/1000Mbps + 2 Gigabit Como unmanaged PoE Switch

• 16-Port support power to PoE Powered Device

• Complies with the IEEE 802.3f/at standard

• If 8 POE port work only, then complies with IEEE 802.3at standard,25W each port
• Each Switching port support auto-negotiation-10/20, 100/200Mbps (Fast Ethernet) , 1000/2000Mbps (Gigabit Ethernet) supported
• Support MAC address auto-learning and auto-aging
• Prevents packet loss with back pressure (Half-duplex) and IEEE 802.3x PAUSE frame flow control (Full-duplex)
• High performance Store and Forward architecture, broadcast storm control, runt / CRC filtering eliminates erroneous packets to optimize the network bandwidth

• Non-blocking switching architecture that forwards and filters packets at full wire-speed for maximum throughput

•  7.2 Gbps Switching Capacity

• On/Off power switch





Hardware Specification
Fast Ethernet Ports	16 10/100/1000Base-TX RJ-45 Auto-MDI / MDI-X ports
Gigabit ports	2 Gigabit Como
Power over Ethernet ports	16-Port with PoE injector function
Switch Processing Scheme	Store-and-Forward
Switch fabric	7.2Gbps
Flow Control	Back pressure for half duplex, IEEE 802.3x Pause Frame for full duplex
Dimensions	440 x 290 x 44 mm (1U height)
Weight	3.8kg
Power Requirement	100-240V AC, 50-60 Hz
Temperature	Operating: -20~70 °C Storage: -40~70 °C
Humidity Operating	5% to 90%, Storage: 5% to 90% (Non-condensing)
Warranty	1 year
Power over Ethernet
PoE Standard	IEEE 802.3af/at Power over Ethernet / PSE
PoE Power Supply Type	End-Span
PoE Power Output	Per Port 48V DC, 350mA. Max. 15.4 watts
Power Pin Assignment	1/2(+), 3/6(-)
Power dissipation	110 watts
Standards Conformance
Certifications	FCC , CE, ROHS
Standards Compliance	IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3z Gigabit Ethernet IEEE 802.3x Full-duplex Flow control IEEE 802.3af Power over Ethernet IEEE 802.1Q VLAN IEEE 802.1p QoS





User Guide

1.Check the PoE switch

(1)Please check the enclosure,RJ45 ports,LED indicators ,sure they are ok.

(2)Connect the PoE switch with power,make sure the initialization of PoE switch is available as below:

POE indicator is off  at the beginning when power connected

PWR indicator is on and keeps

Other green indicators will be on ,then off after one or two seconds





2.Connection cables:

(1) Connected the PoE switch to PD( like IP camera, wireless AP) by CAT5 or 6 cables

(2) Connected the external power adapter to PoE switch

(3) Connected the power cord to AC plug

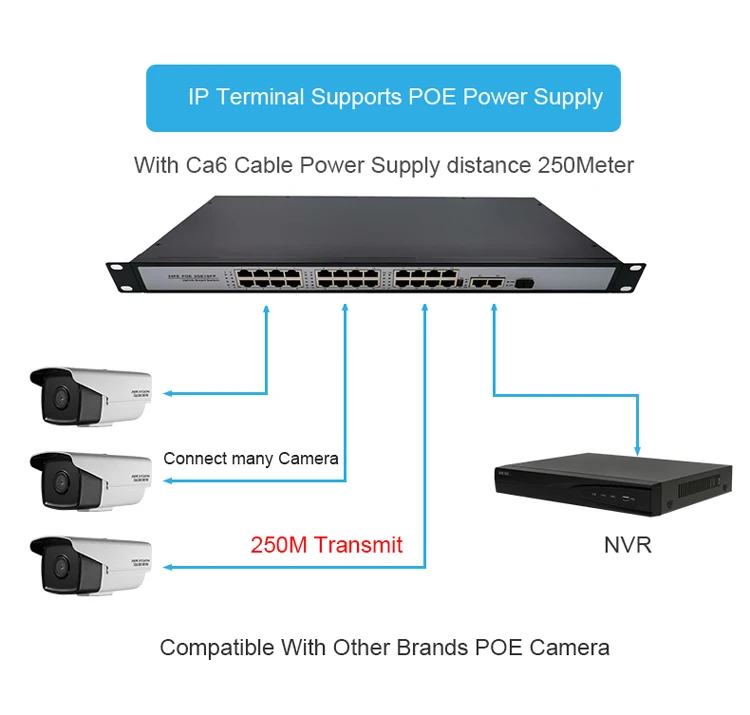

System Design

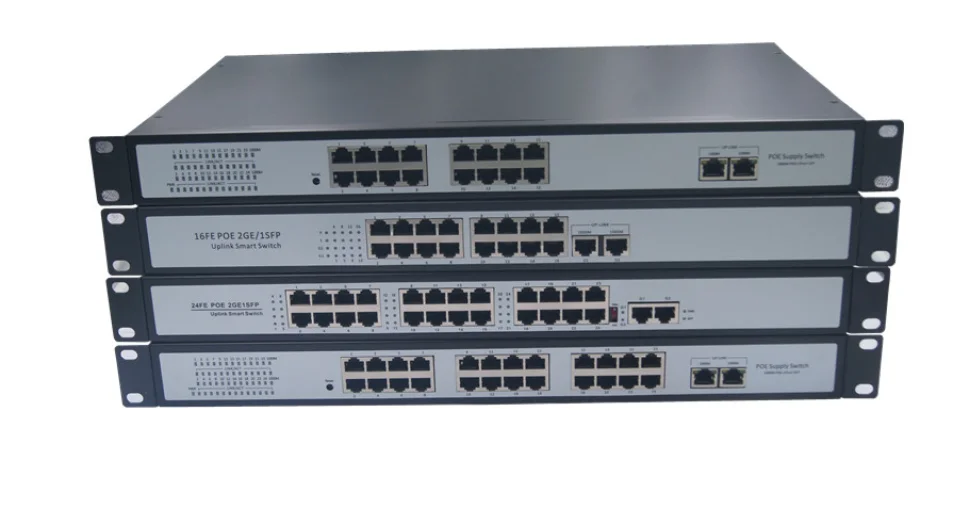

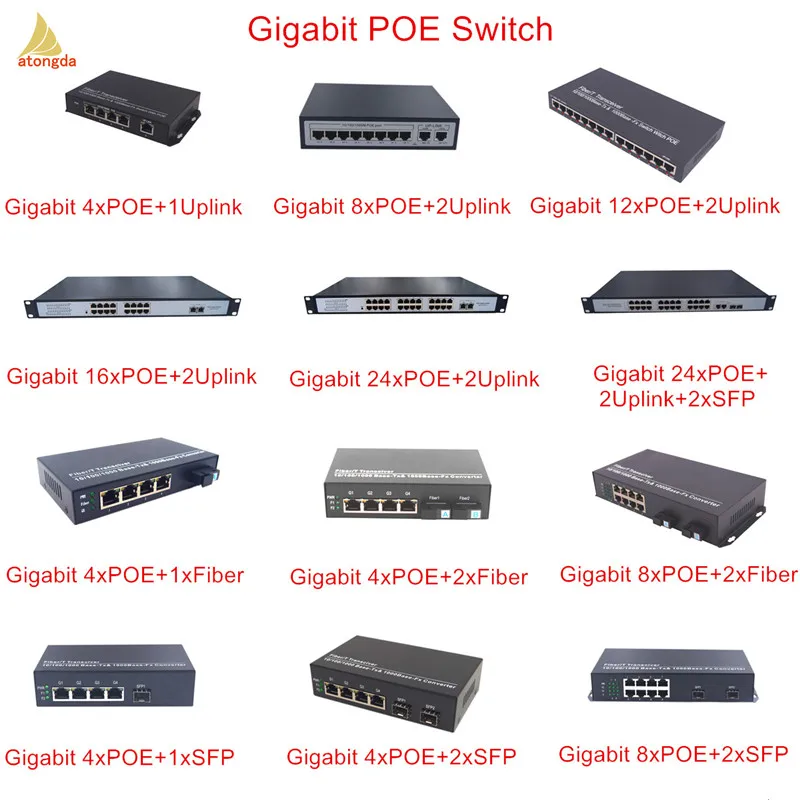

Products Display
