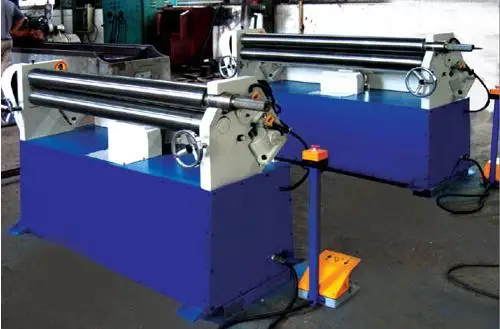

popular style 4mm 3 rollers plate bending rolling machine with pre bending

1,This is a type of 3 roller asymmetric plate rolling machine.The upper roller is the main drive.

2,The bottom roller do the elevation movement,through the meshing between the gear of up and bottom

 roller to clamp the plate tight.

3,The side roller do the movement of inclined lifting.

4,There’s a double function of pre-bending and circle.It’s impact and easy to operate and maintenance.

 the up and bottom roller to drive the

upper roller rotate.The side roller for tilting lifting motion.

It’s have double function of pre-bending and circle.Compact structure and easy operation and maintenance.

2.The machine consists of two parts, the operation part and the transmission part which are welded at the

whole bottom pallet.

The operation part consists of left and right bearing housing, one upper roller, one lower roller and one side

roller, lifting gears and some accessories.

The lower roller is the main one, upper roller can be adjusted at the height. The transmission part consists

with the main motor, speed-reducing motor and other accessories

3.The lower roller is driven by the main motor through the reducer. The main reductor output shaft transmits

 to the two lower rollers through

a group of gear wheel.Through the meshing with lower roller gear and upper roller gear to drive the upper roller.

4.The down rollers’ elevation come from the handle wheel rotate to drive the cam.

5.The auxiliary engine drive the worm screw, worm wheel,screw nut,screw mandrel to make the side roller

 do elevation movement.

6.Drop the roller to the appropriate height when unloading.After the machine stopping,take the sliding

 set from upper roller.
