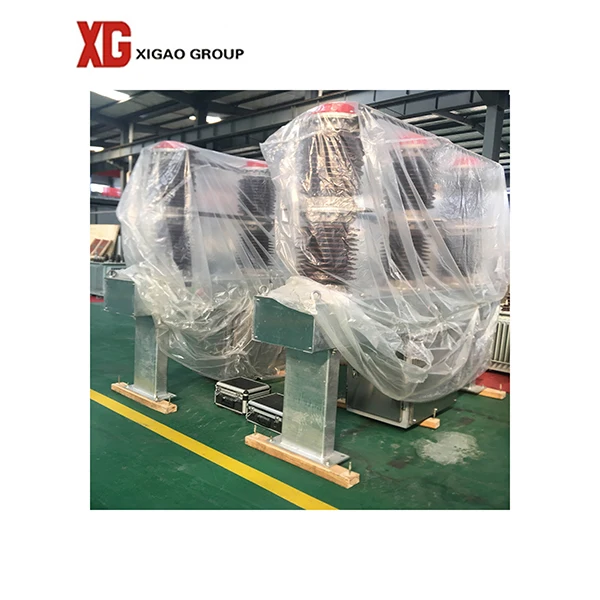

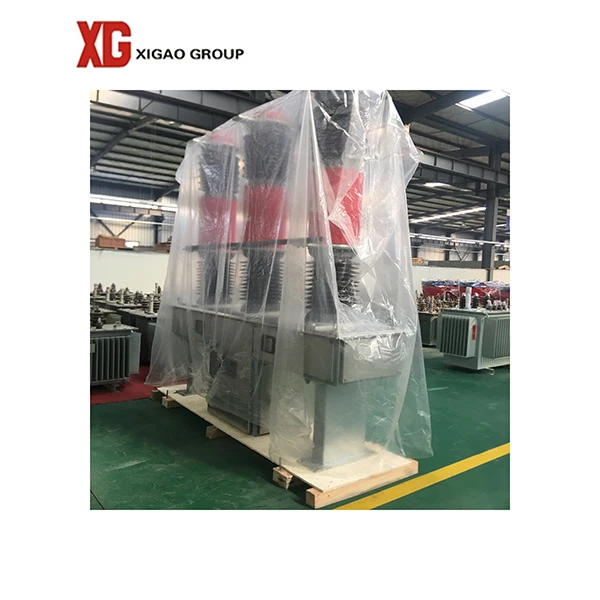

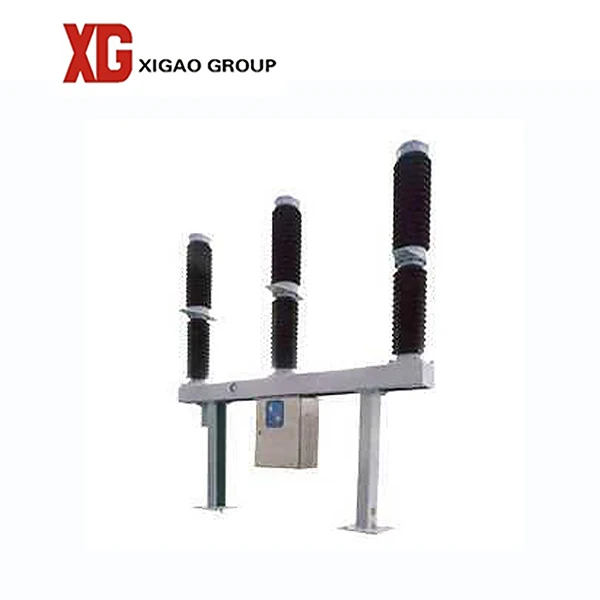

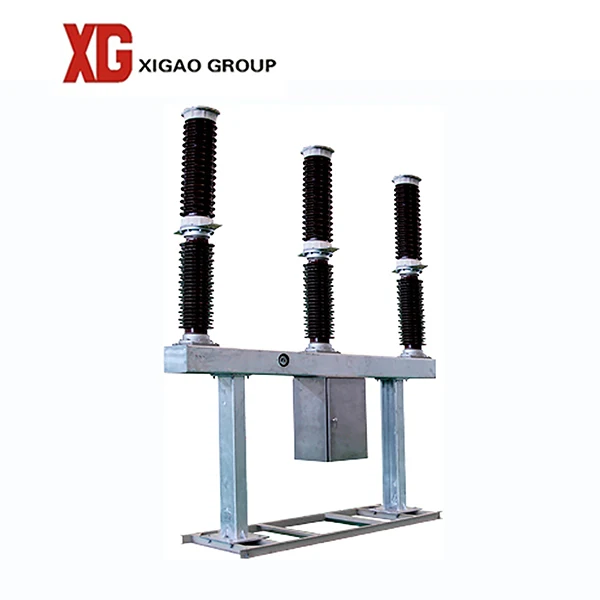

LW9 66KV type 66kv 3 pole 3 phase sf6 gas circuit breaker 1250a 3150a

1. Product overview:

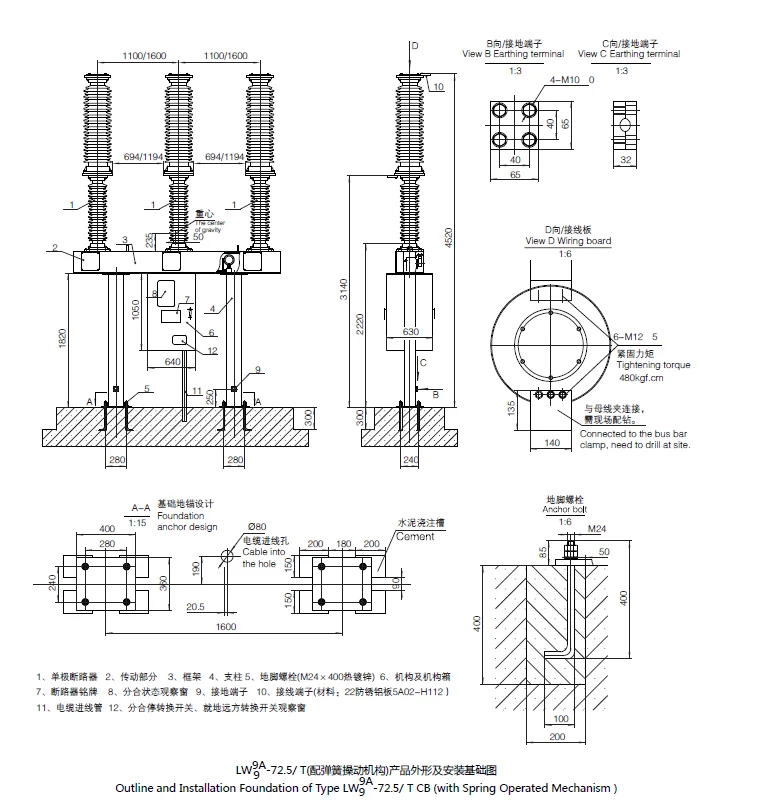

LW9 -72.5 porcelain column high voltage AC sulfur hexafluoride circuit breaker is a new product, which adopts spring operating mechanism and three poles are installed on one frame to realize three-phase mechanical linkage through transmission mechanism. Electronic controlling can achieve remote and local operation, product performance is more superior, operating noise is small. It has the ability to break capacitive loadand inductive load current, It can be used as a special circuit breaker for reactive power compensation.

2. Performance features:

1. Excellent capacitive and inductive current breaking erformance;

2. Longer electrical life;

3. Reliable insulation performance;

4. Longer mechanical life; 5. Safe and reliable operation, small maintenance workload.

     3. Environmental Condition:

• Altitude:≤2000m


• Ambient temperature:-40℃~+40℃


• Icing thickness:≤10mm


• Wind pressure:≤700Pa


• Air pollution level:Ⅲ


• Sunshine: 0.1 W/cm²


• Relative humidity: Daily average value <95% Monthly average value ≤90%


• Max wind velocity: 34m/s


• Seismic: Horizontal acceleration is 0.250g Vertical acceleration is 0.125g


• Pollution level: III (25mm/kV), IV (31mm/kV)


• Thickness of ice covering: 10 mm (the wind velocity 15m/s)

4. Technical Data
