DESCRIPTION

C-Frame Bench

STRUCTURE

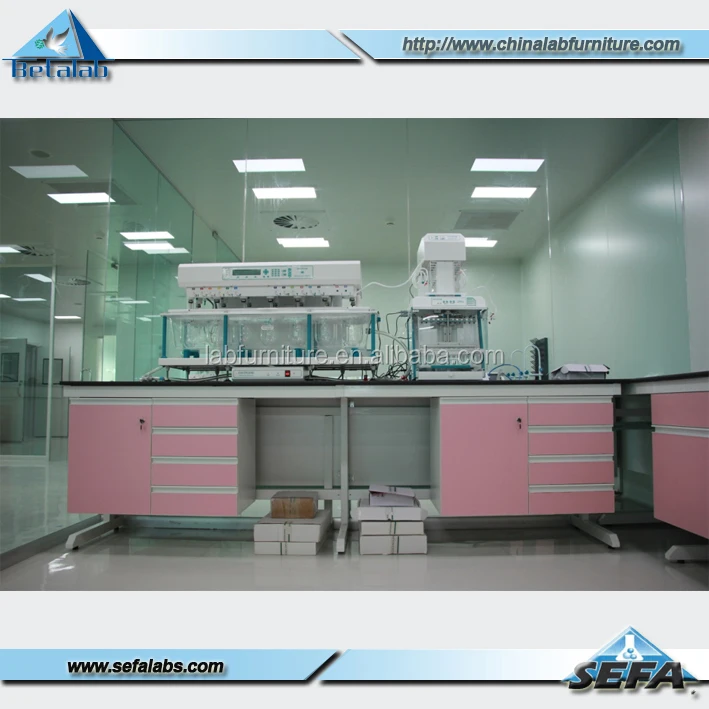

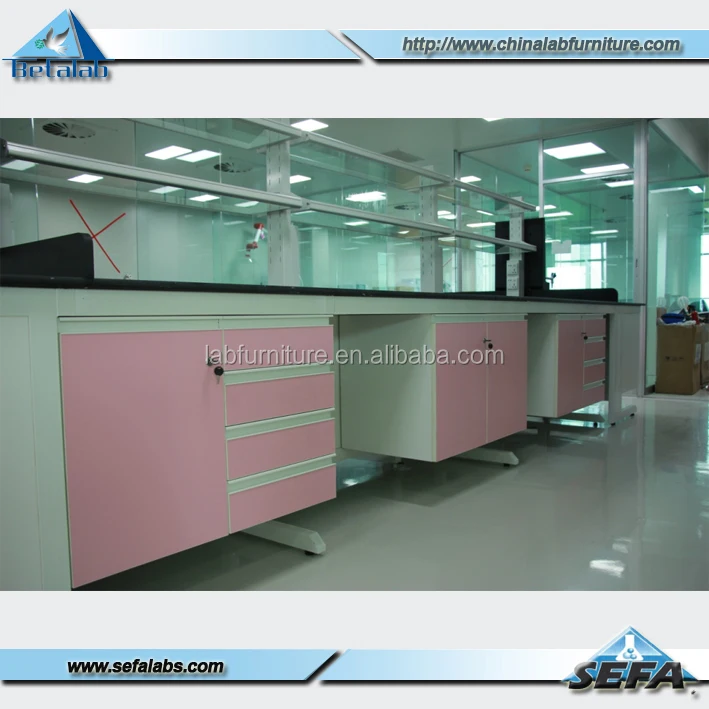

C Frame Workstation with underneath suspended hanging Steel Cabinets, C-FRAME

is extremely steady and can be loaded with 200 KGs square meter. They provide users with a

large amount of knee and legroom with mobile and suspended under-bench units. Our new profile

enables under-bench units suspended in CFrames to be moved across frames. C FRAME

suspended casework system consists of a freestanding frame of heavy-gauge galvanized steel, which supports upper and lower

storage and work surface. Leg assemblies, installed at each 6-foot increment. Augment the structural strength. C-Frame components are finished with chemical-resistant powder coating available in many colors, Upper and lower storage units

may be moved, added, or removed after installation as lab needs change.

CUSTOM-MADE

Dimension/ Color

CABINETS

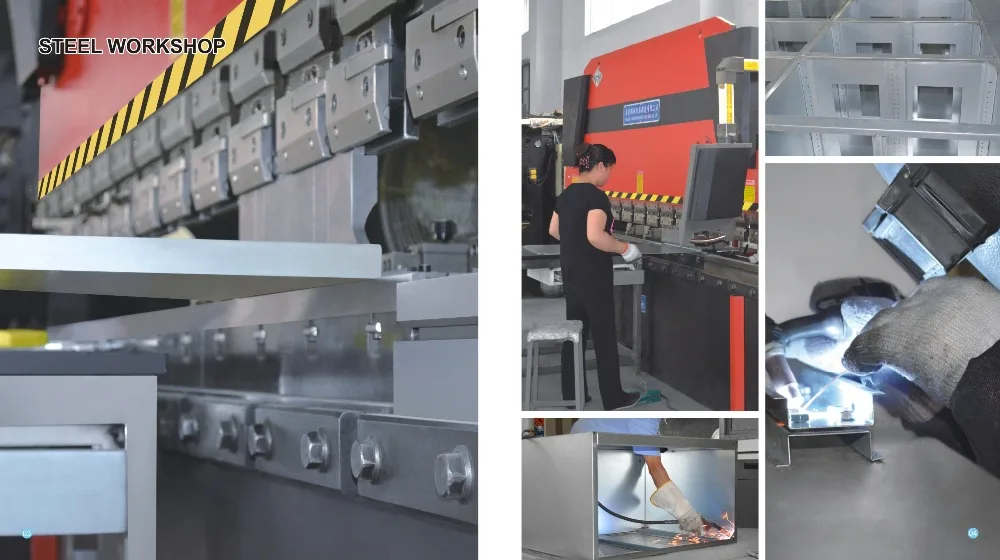

1. Heavy-gauge formed and welded galvanized steel cabinet body construction provides strength

    and durability.

2. Full height 18 gauge rear access panel are removable to provides full access to service chase

3. Shelf is height adjustable by Heavy-duty zinc-plated shelf support clips which are adjustable in

    1/2" increments

4. Flush corner construction for smooth seamless cabinet face

5. Base cabinet are available in many styles of cupboard units, drawer units and drawer & cupboard

    units. They are available in standard length 462mm, 512mm, 600mm, 750mm, 900mm, 1000mm.

    Standard heights are 600mm, and standard depth is 500mm.

6. 18 Gauge Uprights with holes for shelf clip attachment

7. Hole for top attachment

8. 11 Gauge gusset to fix the hex head leveling screw for easy adjustment

9. 20 Gauge adjustable shelf, shelves over 36" long have a hat channel reinforcement

10. 16 Gauge Intermediate front horizontal rail

11. 18 Gauge Toe base & bottom

12. Access for leveling Adjustment

13. 5-Knuckle institutional type stainless steel hinge.

14. Rubber door dampers.

15. Variety of door and drawer pulls available.

16. For additional casework, such as floor-mounted base units or tall cabinet, refer to our

     Modular steel Line.

STEEL FINISH

Environmentally friendly, electronically applied powder coat finish

Laboratory grade formulation meets all SEFA 8 chemical requirements.

1. Metal preparation prior to application of finish, consisting of multiple-step process:

l Cleaner/phosphate spray

l Water rinse

l Passivating sealant spray

2. Parts to be dried at elevated temperatures and cooled prior to application of finish; finish to be

    applied in powder form, electrostatically charged, to all interior and exterior channel

    surfaces to an average thickness of 1.5 mils; immediately after application, coated surfaces to

    be baked in high temperature, continuous ovens to provide uniform curing for abrasion and

    chemical resistance as required for service in laboratory environment.

REAGENT SHELF

-The column is made of 100*50mm supporting bar with 1.5mm thickness with support

 bracket .

-Shelves are made of 10mm thickness tempered glass which is height adjustable according to

 different requirement

-Options for Shelves: 12.7mm PHENOLIC resin/ 16mm epoxy resin worktop panel.

SOCKET

Electric sockets, electric circuit breakers and the telephone and computer outlets are located on

 this electrical trunking made of PVC and anchored to the shelf vertical supports

PP Sink/ Cup Sink

Available as required

SERVICE COLUMN

Available as required
