M4 Turret Milling Machine Universal Mill Machinery Tools

Product Overview

Description

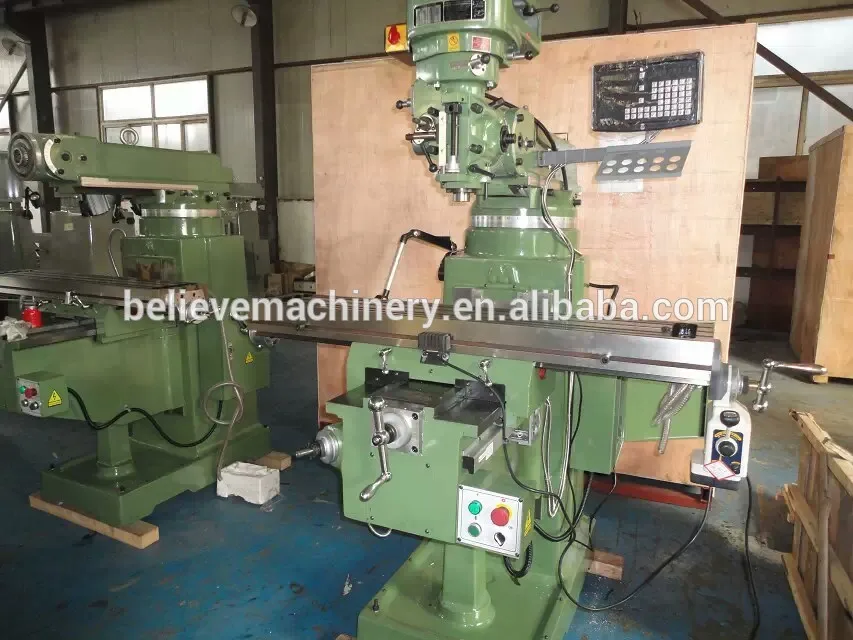

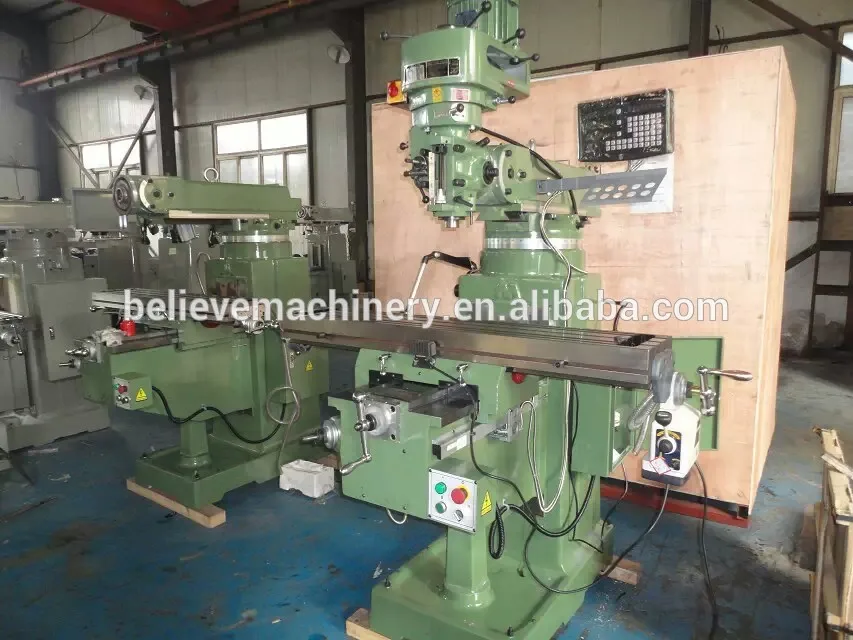

M4 Turret Milling Machine Universal Mill Machinery Tools



1. Wide working range
2. Specially suitable for manufacturing of tools,fixture and die

3. X Y Z 3 axis digital display OPTION



Characteristics:

1. The machine is of excellent configuration with wide working range and small area requirement.

 Head swivel angles are 90°left/right and 45°front/back. Ram not only is movable in front and back

 direction but also can be rotated 360°horizontally to greatly extend the machine’s working range.



2. The machine body is made of SC250 Casting with good rigidity and reliability. Spindle is made of  Chrome Molybdenum Steel, tempering and carburizing heat treated. Spindle is assembled with

 precision Ball Bearing that provides wide cutting rang and high precision.



3. X, Y and Z axes slideways are laminated with wear resistant material, TurciteB for easy operation,  minimum wear out and long durability.



4. Working Table and Slideways are treated with inductive surface hardening and precision ground

 for maximum wear resistance. Equipped with manual oil lubrication system for concentrative

 lubrication  on Working Table and knee.



5. R8, NT30, NT40 Spindle Tapers are available.



Specifications:



Item	Parameter
Working Table Area	254×1270mm
Three Aspects Travel (X,Y,Z)	900×380×360mm
Spindle Travel	127mm
Spindle Mobile Feeds Speed	0.04, 0.08,0.15mm
Spindle Taper Type	R8 or NT30 NT40 ISO40
Spindle Speed	80-5440rpm
Spindle Motor	3HP
Net Weight	1300Kgs
Guide Way Shape (X,Y,Z)	Triangle, Square ,Square
Extended Arm Length	520mm





 Configuration:



Standard  configuration	Selection and configuration
Drawbar	Cooling system
Tool andtooL box	Cooling pan
chipcover	Automatic feed in equipment
Electric control	Number size
Working light	Electric control box and operation panel
