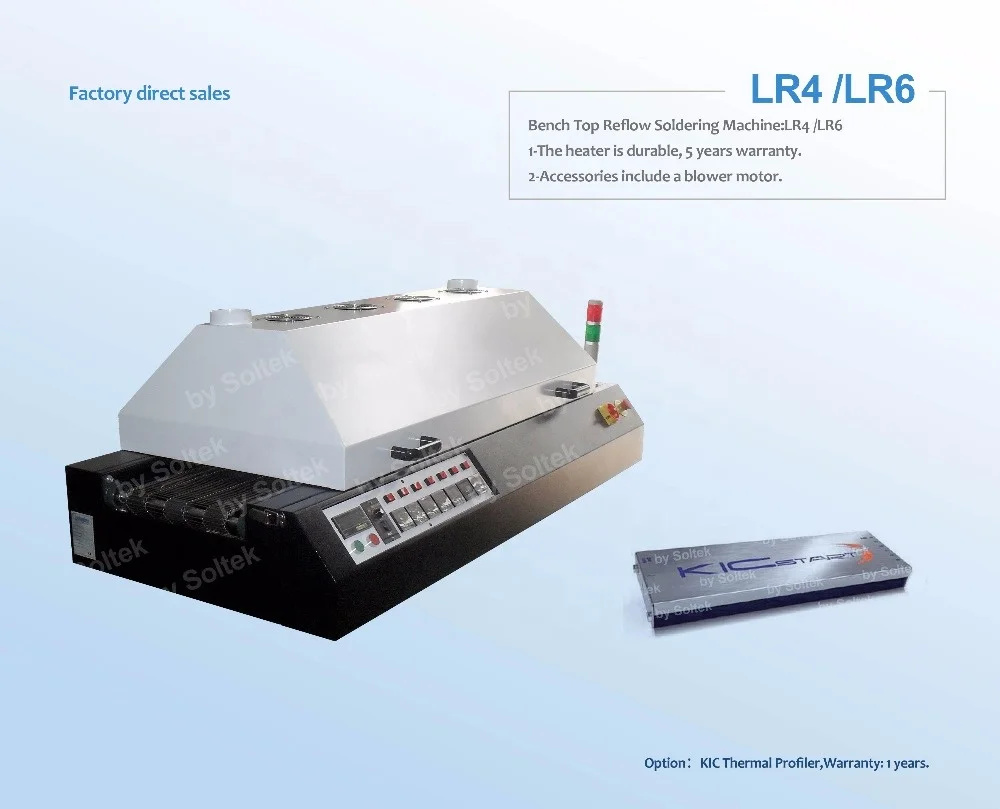

Desktop reflow soldering machine

Product Overview

Description

This machine is suitable for  PCB welding.It completely overcomes the defect that the infrared reflow oven will cause shadows on the components.



Since the upper and lower heating methods are different(Upper: forced hot air / Bottom: bake, They are different heating methods, ), therefore, each  zone needs independent temperature controller(LR4: use 7 temp controller / LR6: use 9 temp controller).



Items                                                  LR4                                                           LR6



Heat Zones Upper                   Upper:4 hot air   zones                                 Upper:6 hot air zones



Heat Zones Bottom                  Bottom: 3 bake zones                                  Bottom: 3 bake zones

                              (Zone 1,Zone 3,Zone 4,others have no heater)            (Zone 1,Zone 5,Zone 6)



Heating length                            1200mm                                                 1800mm

Overall dim.                                 L1800*W770*H720mm                           L2400*W770*H720mm



Net weight                                    About 150Kg                                          200Kg

General power                                6 KW                                                    7.6KW

Consumption                                 Approx.  3KW                                        3.6KW

Ramp time                                     18 minutes

Control type                                    Panel control

Cooling type                                  1 cooling zone with fans

Conveyor type                                Stainless steel mesh belt

Conveyor height                            270±20mm

Belt width                                       300mm

Max PCB                                        300mm

PCB clearance                               30mm

Conveyor direction                         Left to right (option: right to left)

Conveyor speed                             0-900mm/min

Power supply                                  380v,3ph,50/60hz (LR4 power supply option:  220v,1ph,50/60hz )

Extraction tubes size                      4inch

Center hole distance of  two extraction tubes                  1095mm

Extraction flow rate                                                        8-12  m3/min
