Cement concrete Powder Flow Meter Flowmeter

Product Overview

Description





MT100DLD-SY-TF Solid Rice Corn Wheat Flow Meter Cement concrete Powder Flow Meter Flowmeter





                           Solid Flow Meter                                                                                                                          Flow Controller





Introduction

 Impulse type solid flow meter is a kind of flow meter which is based on the momentum principle to measure the free fall of the powder. It is converted into the standard (0-10mA or 4-20mA) ,which is directly proportional to the instantaneous weight.

The solid flow meter (hereinafter referred to as the flow) special devices in support of 24VDC /220VAC power supply, can directly output the standard direct current signal, and the intelligent flow indicator totalizer supporting, medium flow rate to be measured to indicate, integrating and records and quantitative control operation and other instruments supporting, flowmeter especially applicable to computer control, the structure is simple and the reliability is strong.

Flow meter in the sealing conditions of powder or granular medium flow were measured continuously, has been widely used in petroleum, chemical, cement, electric power, mining, food, metallurgy, light industry and other fields.

The measurement of the medium temperature at the temperature of the flow meter and the following 150 and -20 can be customized.

Technical Parameters

Parameter  Name	MT100SY- TF25	MT100SY- TF100	MT100SY- TF100F
Measure Range	0-25t/h (30-40t/h)	0-100t/h (200-300t/h)	0-500t/h (800t/h)
Accuracy	0.5-1.0%·FS	0.5-1.0%·FS	0.5%-1.0%·FS
Power Supply	24V·DC	24V·DC	24V·DC
Signal Output	0-10mA·DC 4-20mA·DC	0-10mA·DC 4-20mA·DC	0-10mA·DC 4-20mA·DC
Load Capability	0-500Ω	0-500Ω	0-500Ω
Medium Temp.	<600℃	<600℃	<600℃
Environment Temp.	-45℃~+80℃	-45℃~+80℃	-45℃~+80℃
Relative Humidity	≤85%	≤85%	≤85%
Atmosphere Pressure	86~106kPa	86~106kPa	86~106kPa
Protection Grade	IP65	IP65	IP65
Weight Of Meter	77kg	93kg	150-300kg
Overall Dimension	Refer to Diagram1	Refer to Diagram 2	Refer to Diagram 3

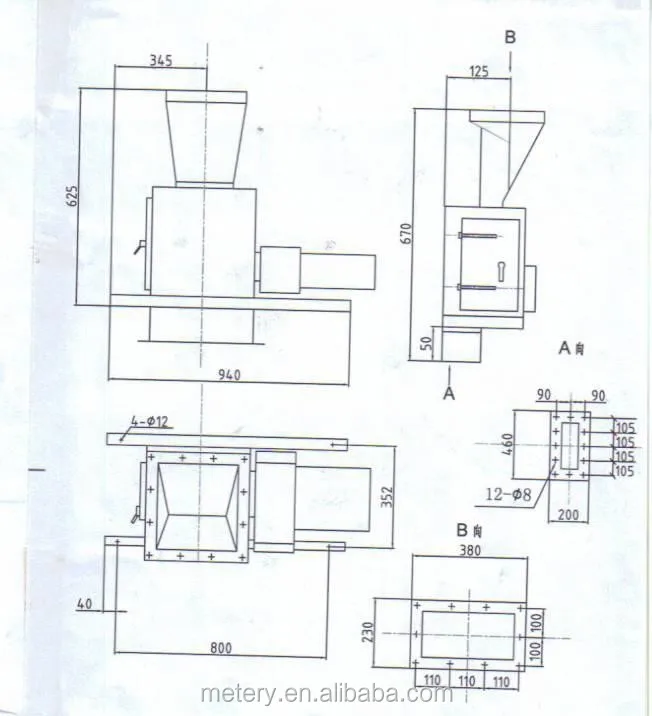

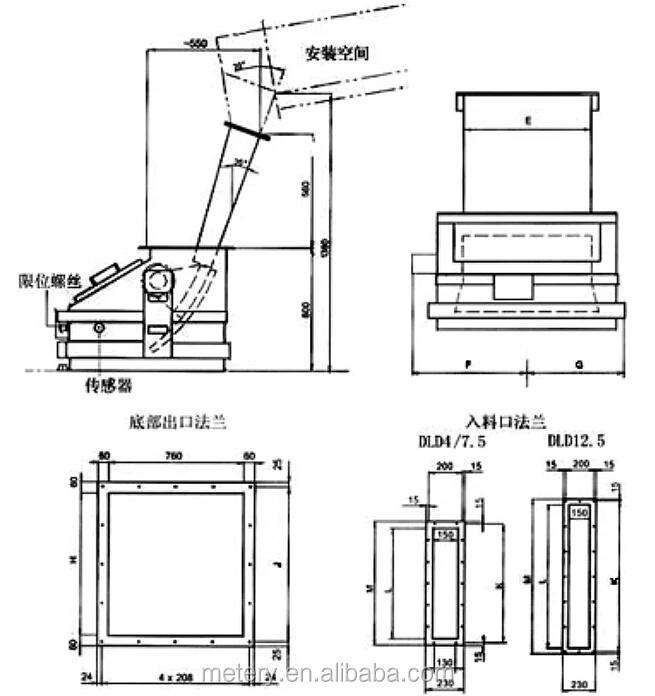

Installation Diagram

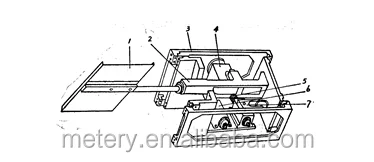

Measuring Mechanism Head

Main Features

1.Usage Range

Powder and particles:From Mini particles to Fist-size bulk.

            Slurry:From the chemical intermediate raw materials to mix concrete

            Liquid:A variety of chemical drugs to the room temperature curing of the crystalline material.

    Fixed Solid type:Small Nut,Screw.,etc

2.Flow range:

        From 500kg/h to 500t/h

3. Sealing Property

        When the pipe is completely sealed, it can be measured in the state of complete isolation of the oxide and reducing material, and can prevent dust



4. High Reliability

         As the flow meter contact measuring body without moving parts, problem rarely, durable use, reliability

5. Suitable automatic control

         Flow meter for measuring material, good dynamic characteristic and standard signal output can be with various combinations of instrument function instructions, records, integrating, and bulk supply, regulation and ingredients and computer measurement management

6. No zero offset when attached situation

         Because the flow meter use Horizontal component, when medium attached on the measuring plate, the Zero point never offset.

7. Accuracy

          Very well, when the particle size is not consistent, intermittent feeding occasions can also reaches 0.5~1%.

8. Medium flow smoothly

           Because the material is hit on the test plate, the material flow is not blocked even when the transmitter is in trouble or the installation is unloaded.

9. Light and easy to install

          The flowmeter has the advantages of small size, light weight, small occupied space, simple installation of angle steel structure.

International Certificate

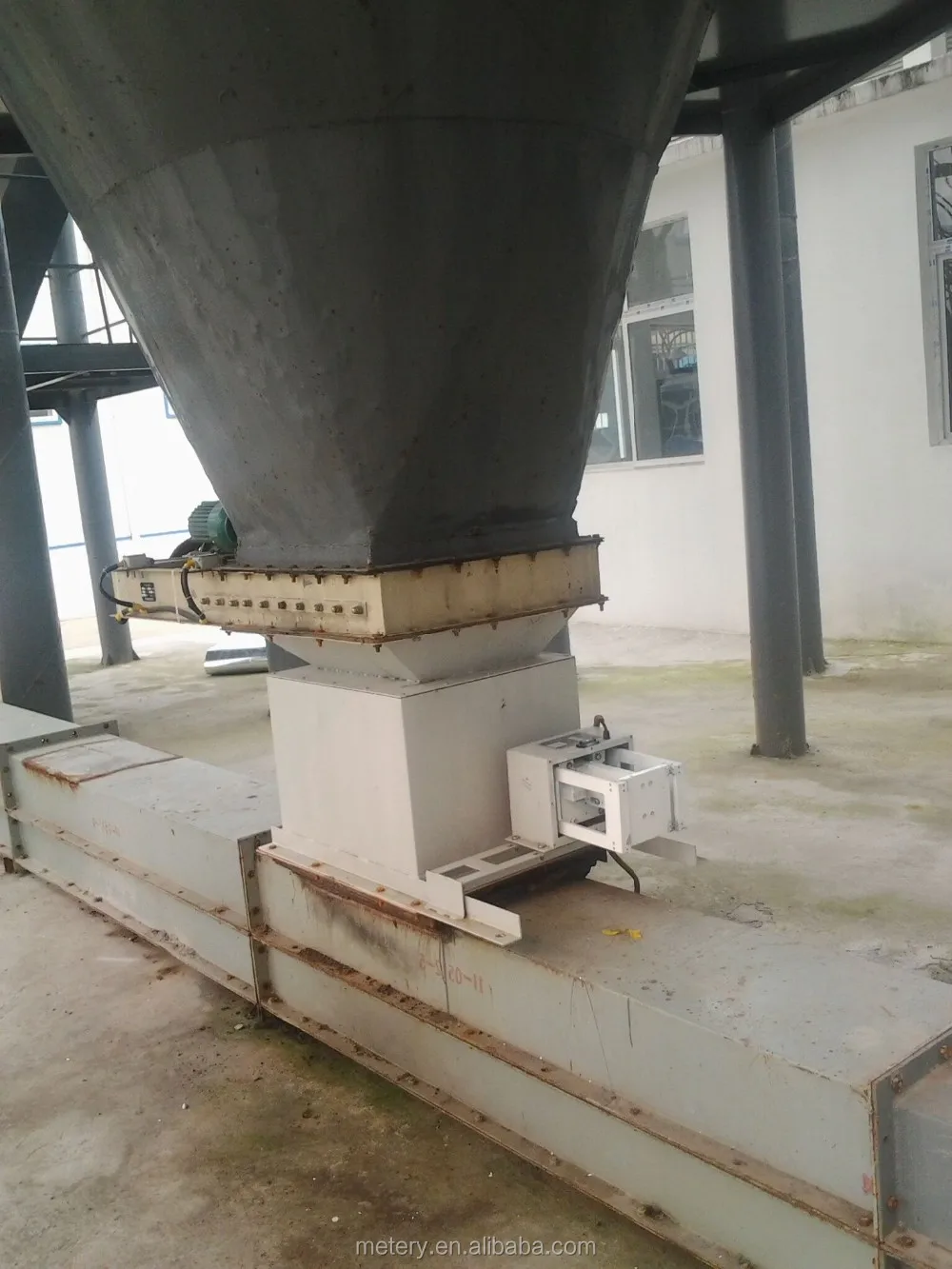

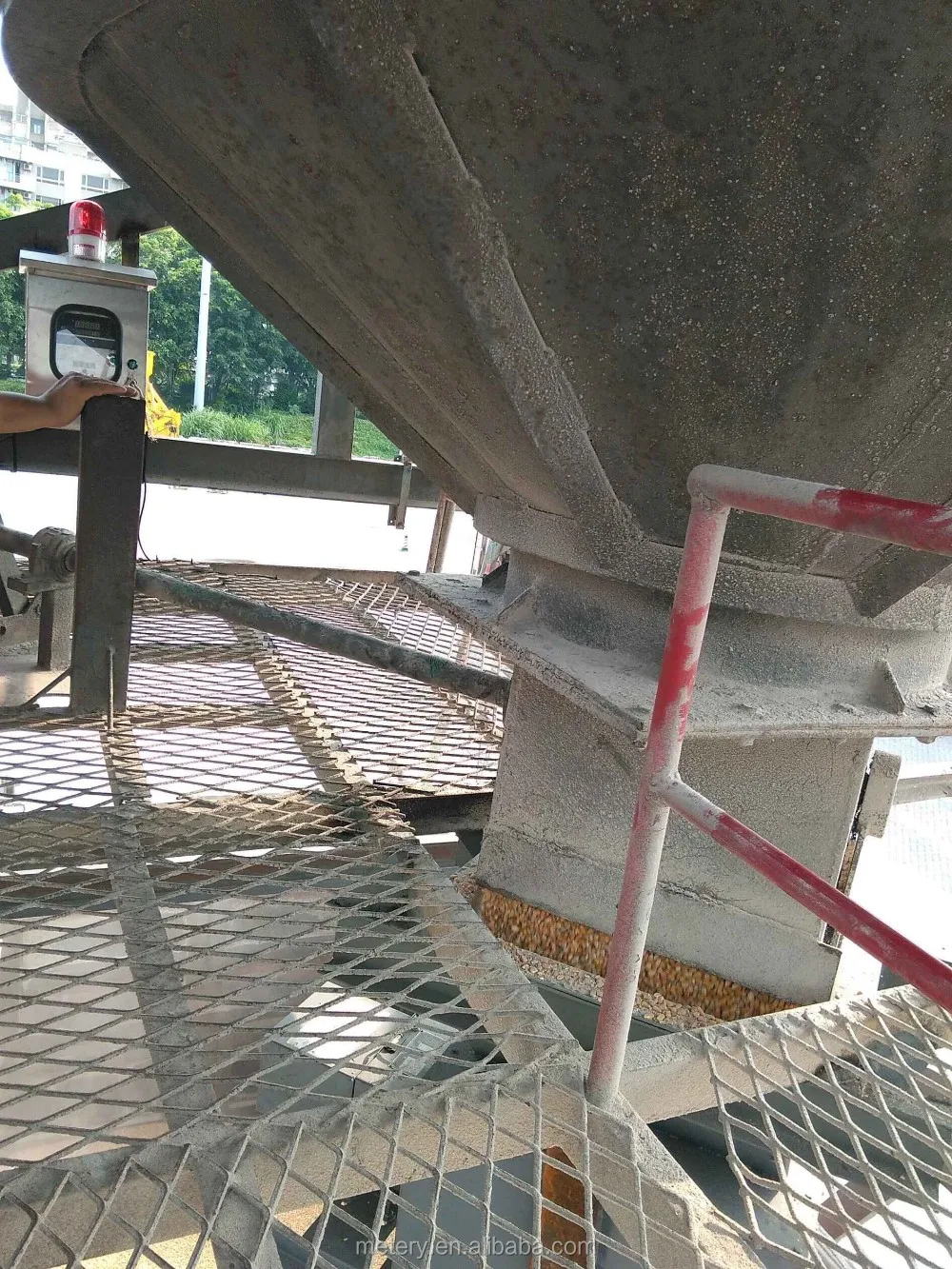

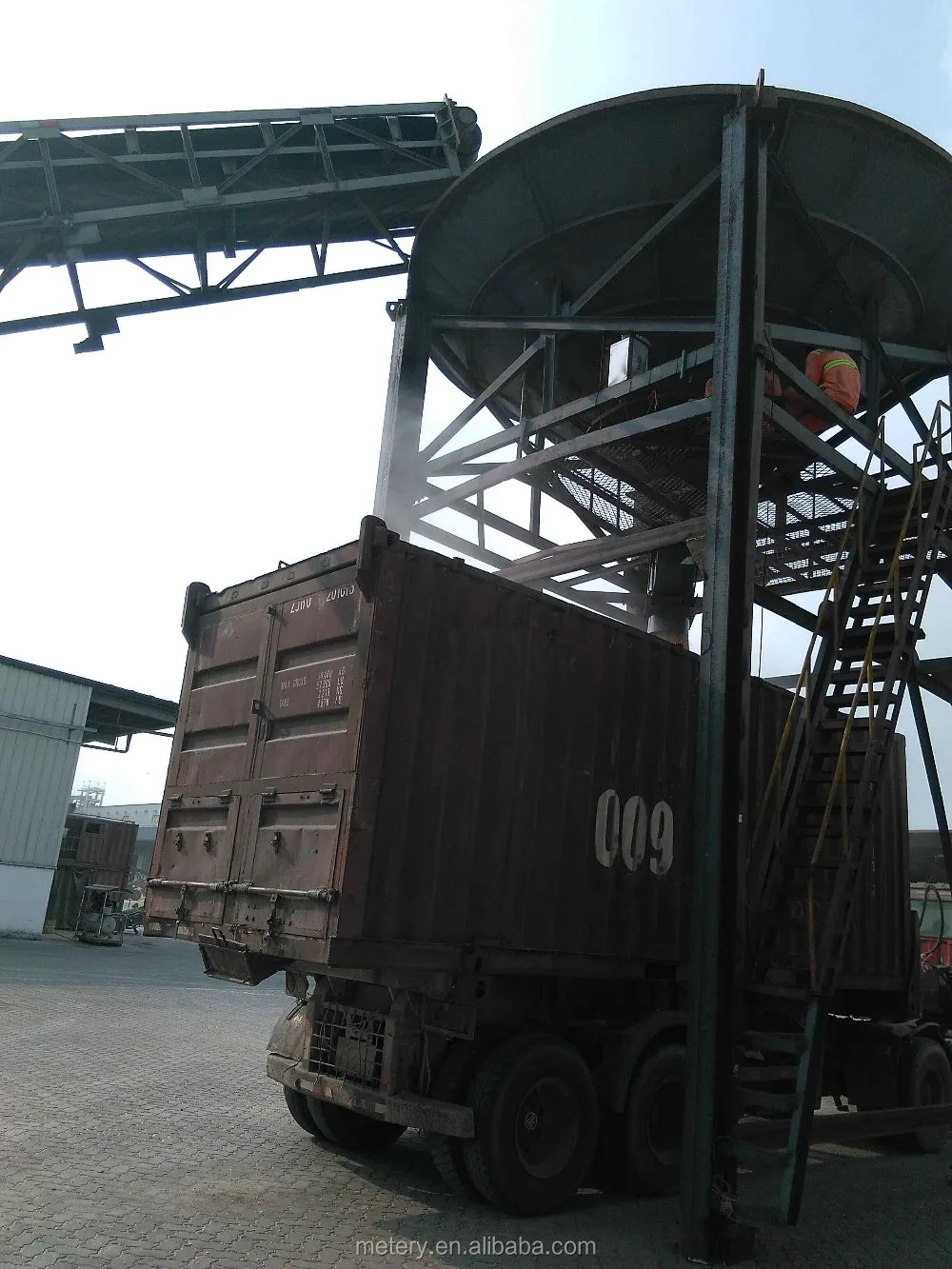

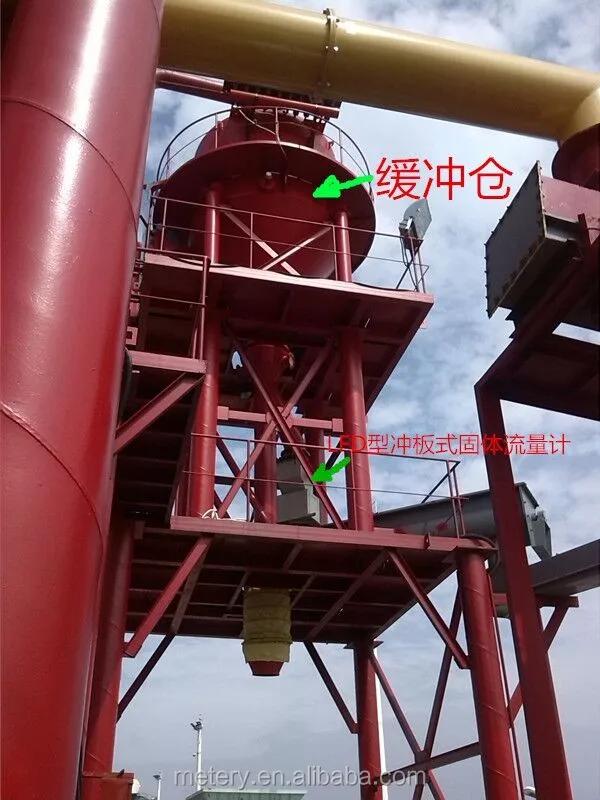

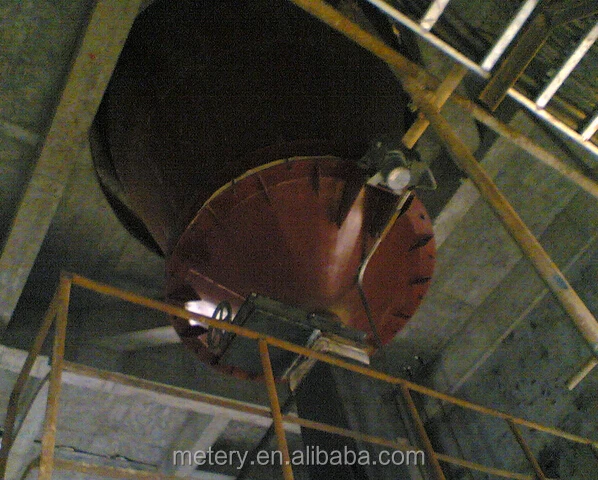

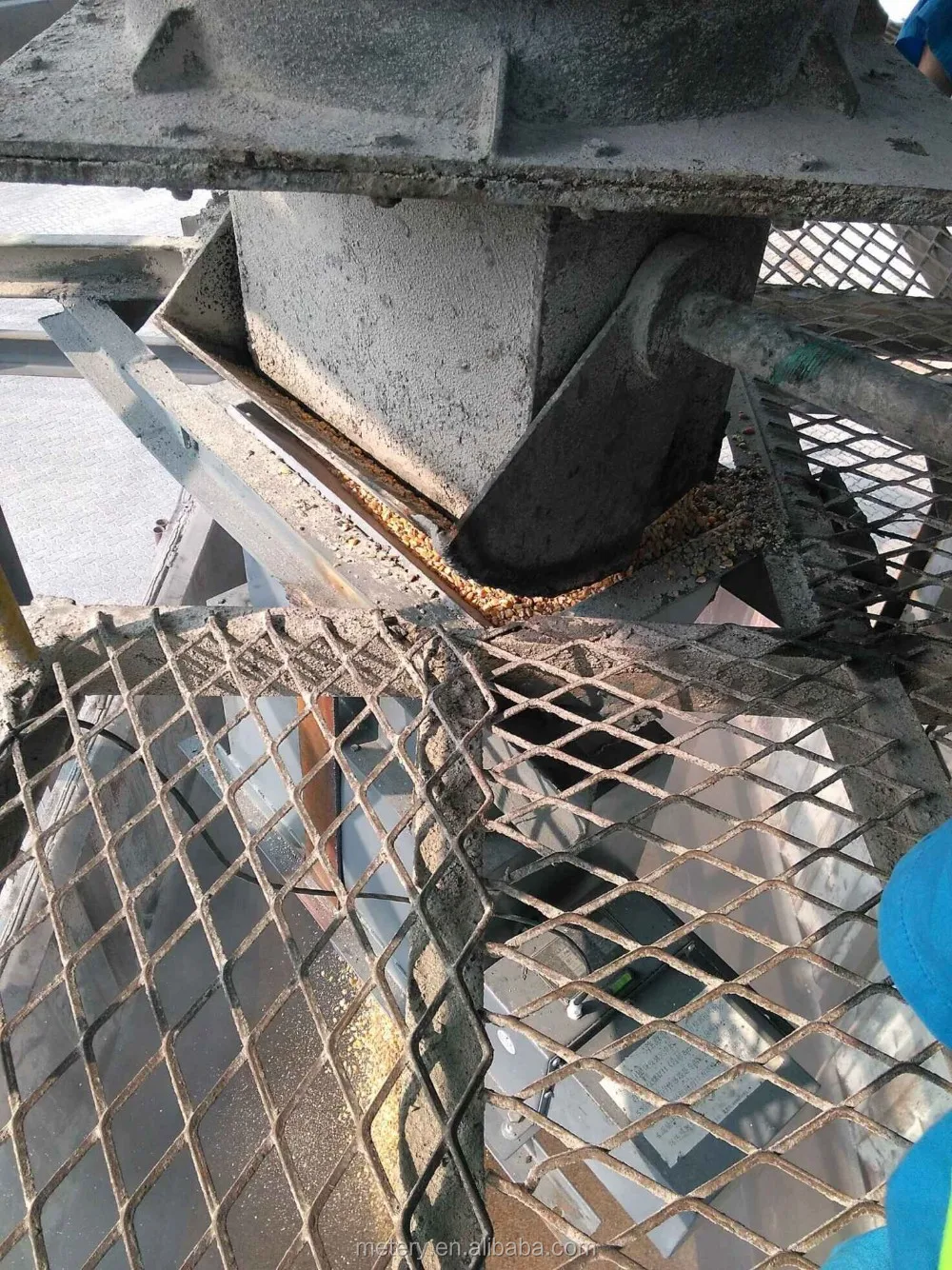

Installation Site

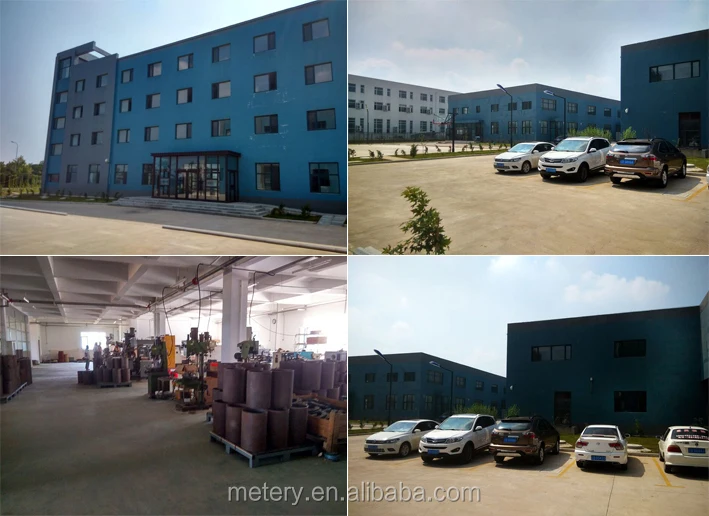

Factory Views
