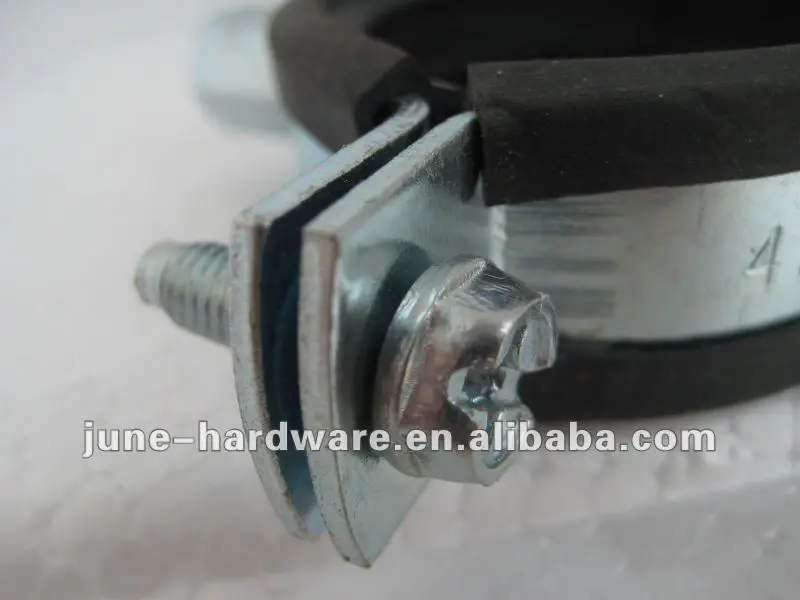

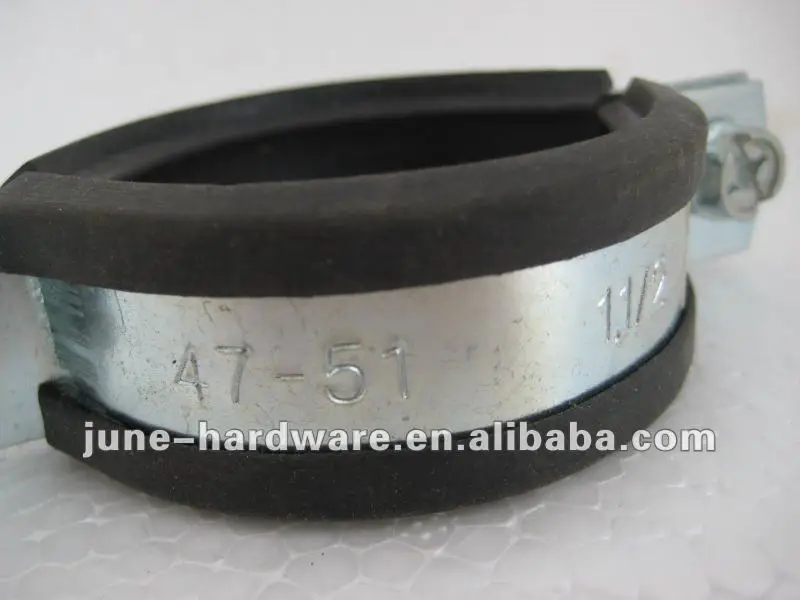

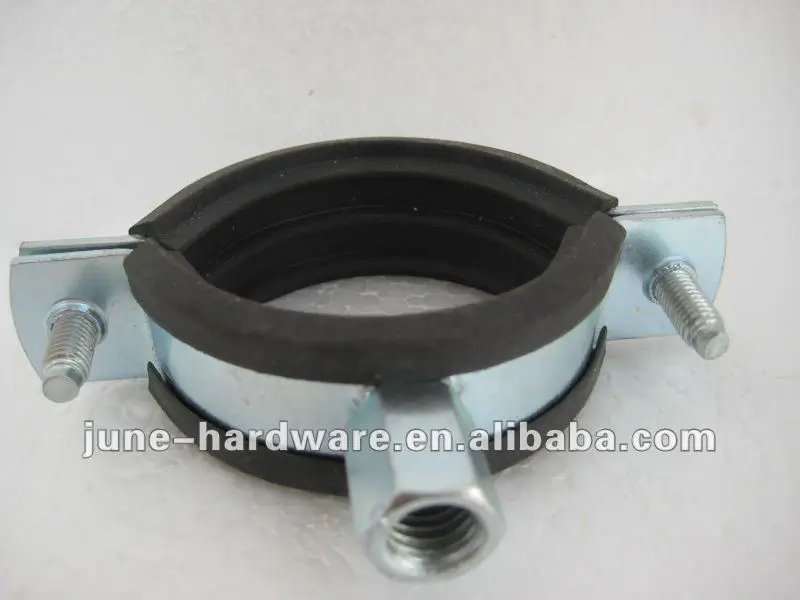

DIN3016 heavy duty pipe clamp

Product Overview

Description

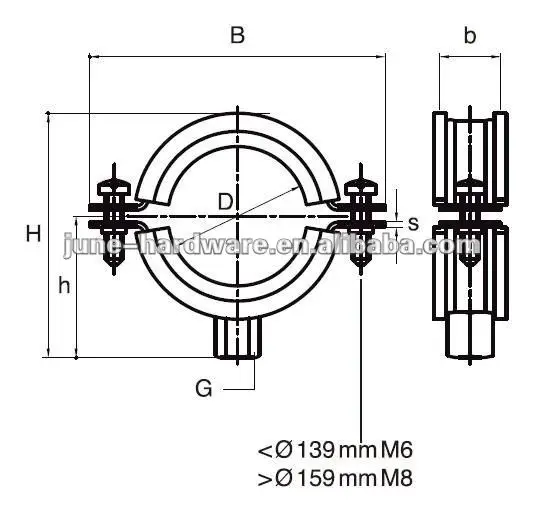

Code	D(DN)	D(")	D(mm)	G	B(mm)	H(mm)	h(mm)	b(mm)	s(mm)
001016	15	1/4"	12-16	M8	55	34	21	20	1.5
001019	18	3/8"	15-19	M8	60	35	21	20	1.5
001025	22	1/2"	20-25	M8	65	36	22	20	1.5
001030	28	3/4"	26-30	M8	70	43	26	20	1.5
001036	35	1"	32-36	M8	77	52	30	20	1.5
001043	40	1-1/4"	38-43	M8	85	56	33	20	1.5
001051	48	1-1/2"	47-51	M8	92	63	37	20	1.5
001058	54	--	53-58	M8	99	67	39	20	1.5
001064	60	2"	60-64	M8	102	73	41	20	1.5
001072	70	--	68-72	M8/M10	117	104	59	20	1.5
001080	75	2-1/2"	75-80	M8/M10	122	108	61	20	1.5
001086	83	--	81-86	M8/M10	129	116	65	20	1.5
001092	90	3"	87-92	M8/M10	136	122	68	20	1.5
001105	100	3-1/2"	99-105	M8/M10	152	135	74	23	1.5
001112	110	--	109-112	M8/M10	155	139	76	23	1.5
001118	115	4"	113-118	M8/M10	157	144	79	23	1.5
001130	125	--	125-130	M8/M10	176	162	88	23	2.0
001137	133	--	132-137	M8/M10	178	165	90	23	2.0
001142	140	5"	138-142	M8/M10	182	168	91	23	2.0
001152	150	--	148-152	M8/M10	207	182	98	23	2.0
001166	160	6"	159-166	M8/M10	232	202	107	25	2.0
001212	200	--	200-212	M8/M10	275	243	128	25	2.0
001220	220	8"	215-220	M8/M10	283	251	132	25	2.0
