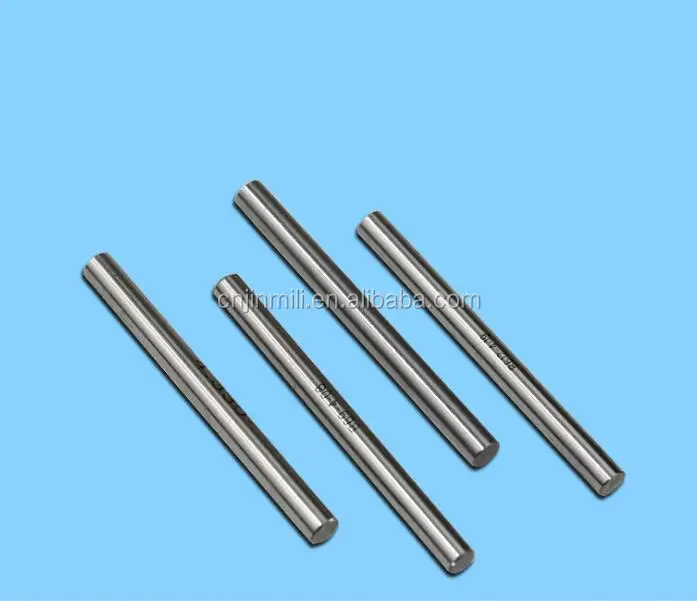

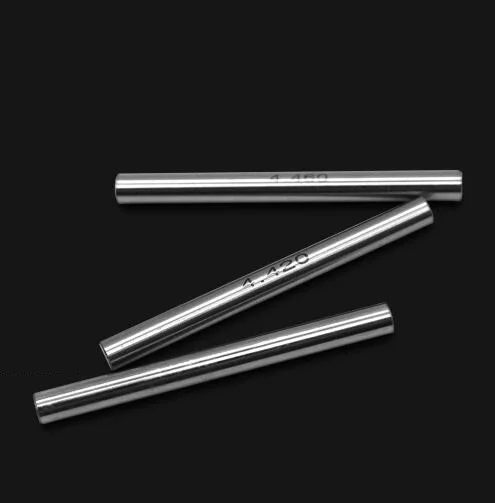

High Precision Tungsten Carbide Measuring Pin Gauge Customize Measuring Tools High Precision Pin Gauge

Item Name

Pin gauge/ Pin gage

Application

1.The pin gauges are used to measure the bore diameter, hole distance,

pitch diameter of the thread, etc. Especially suitable

for measuring the width of curved groove & the size of mold.

2.Used to check the location, measuring the size of the hole, check the hole distance,

3.it also can be used as stop-pass gage, and measure the depth of the hole.

3.It is widely used in electronic board, circuit boards, molds, precision machinery

  manufacturing, and various kinds of advanced technology area.

Specification

1. Size range:0.10mm~40.00mm

    Spacing:0.01mm

    Precision:±0.001mm

2. Non-standard size can be customized.

Material

Tungsten steel, SHJ(Bearing Steel)

Technical parameter

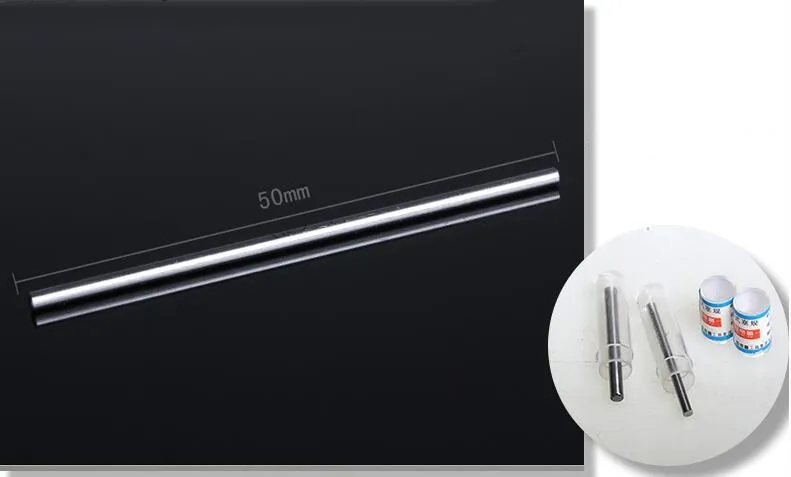

Overall length: 50mm

Step: 0.01mm

Diameter precision:+0.001mm

Hardness: 0ver 650 HV

Heat treatment:HRC60~63

Roundness:1.27um

Roughness:Ra0.20

Feature

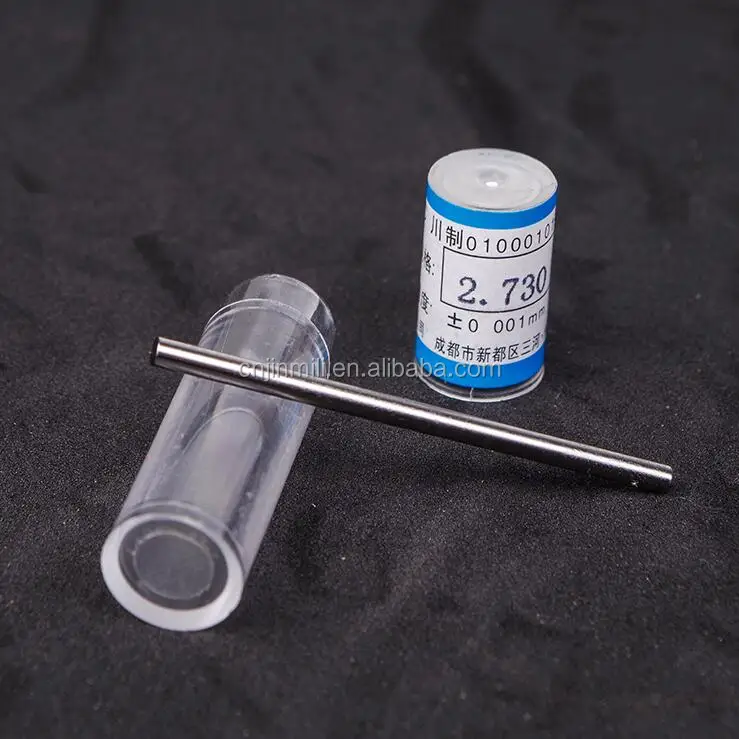

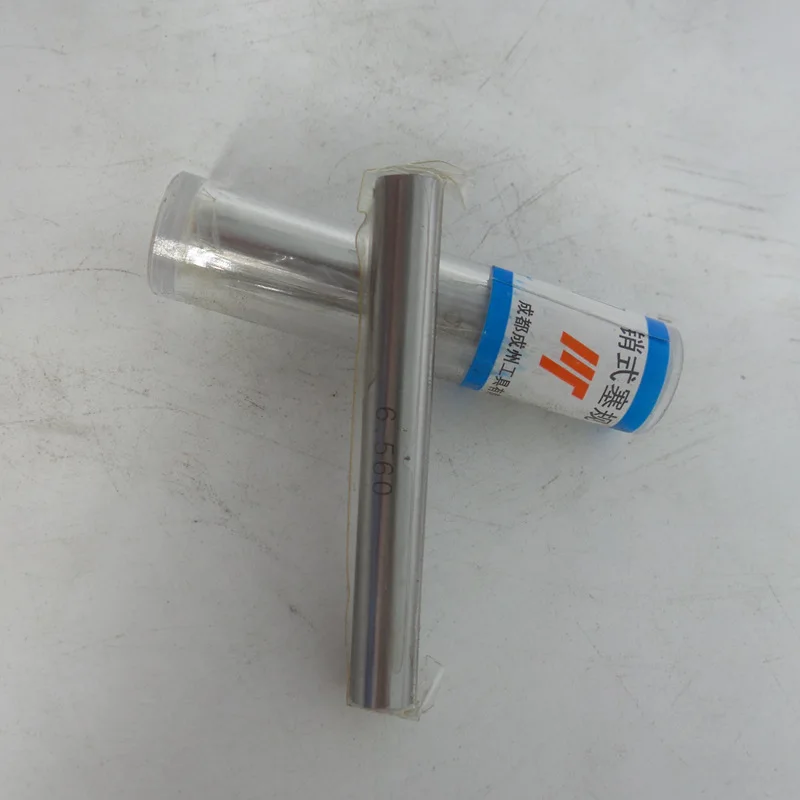

1. Actual value of the specific area is marked on pin gauge

2. Black Oxide treatment

3. Box and gauges clearly marked

4. No sharp edges

5. Your choice of plus or minus

6. Standard Certificate

Application method

1.Use pin gauge: Hold the Measured parts by left hand, hold the pin gauge by right hand,

 put the pin gage into the measured round hole vertically.

 Attention, don’t overpower, unwise, it will damage the pin gauge

 or make the measurement data is not accurate.

2.Choose pin gauge,according to the hole diameter of the measured parts

  on the drawings, firstly choose the smallest pin gage within the diameter range.

For example, if the hole diameter is 3.00+0.005mm, you should choose the 2.950 pin gauge,

if the 2.950 pin gauge cannot put into the hole, please choose a smaller one.

3.The reading of the pin gauge: the precise reading is as the pin gauge shows.

4. After using, the pin gauge should be in place and properly kept.

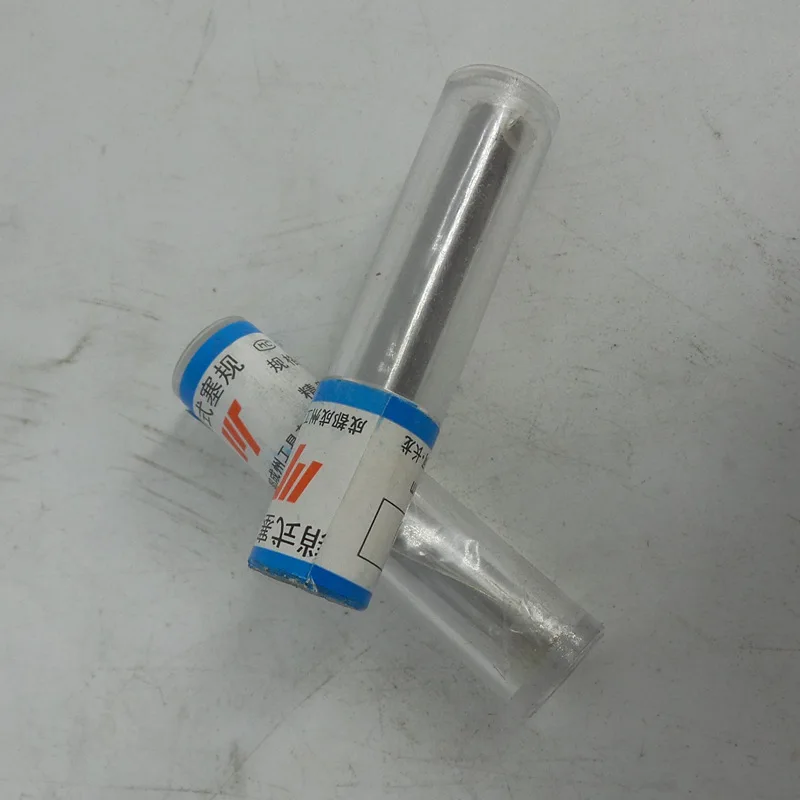

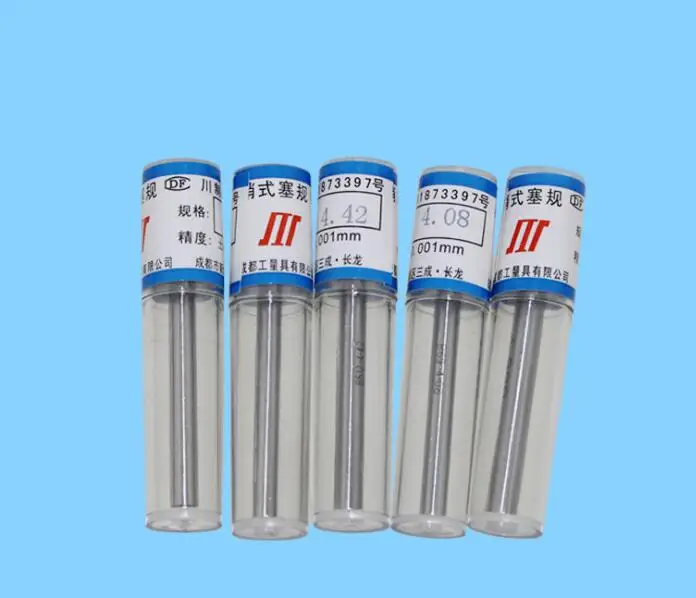

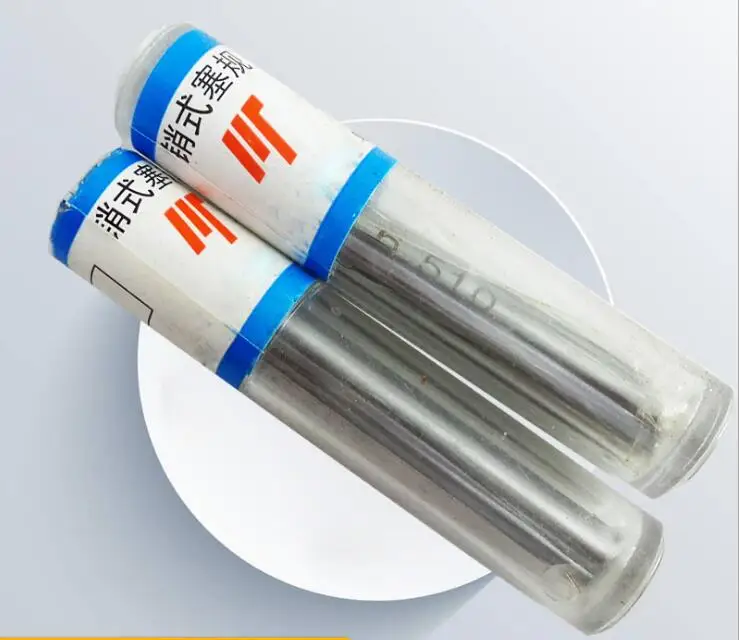

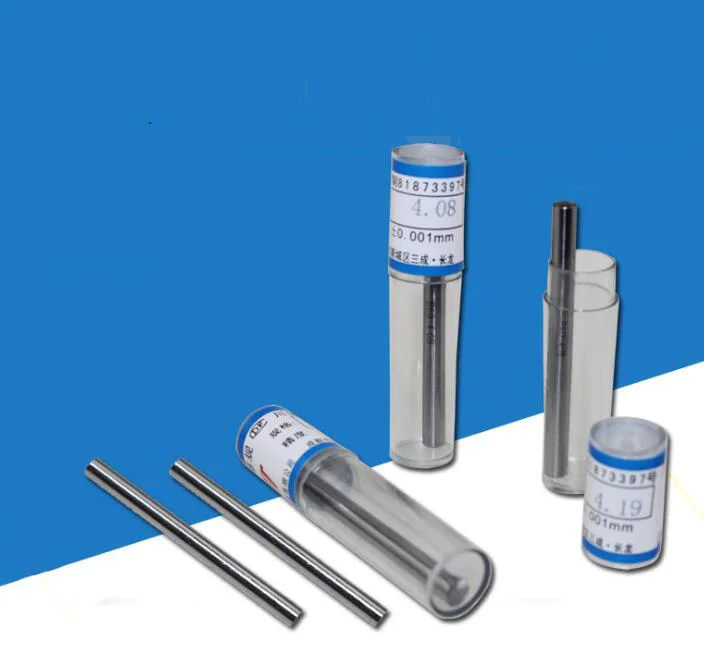

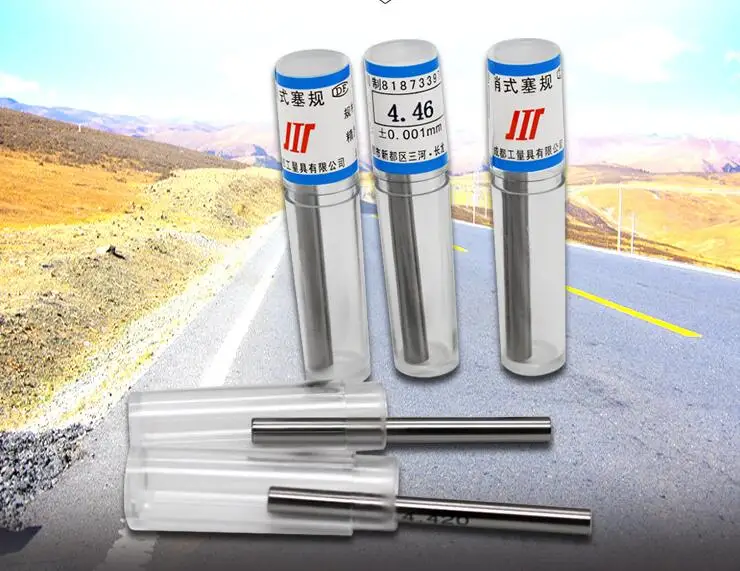

Package

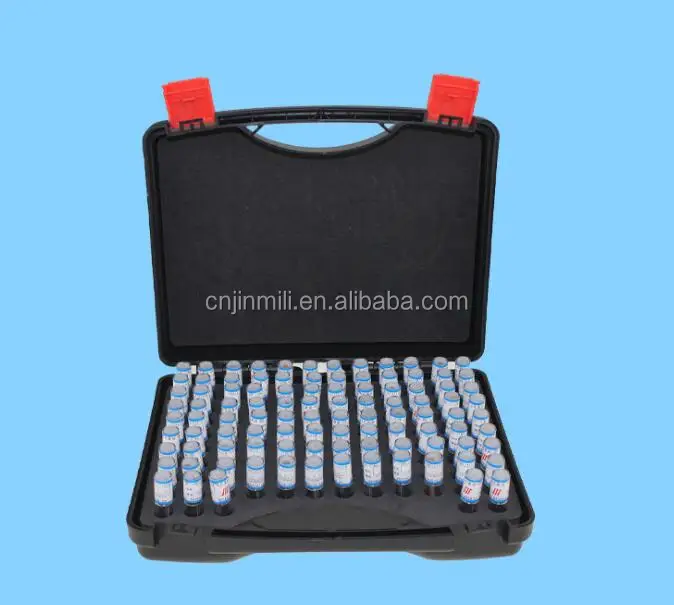

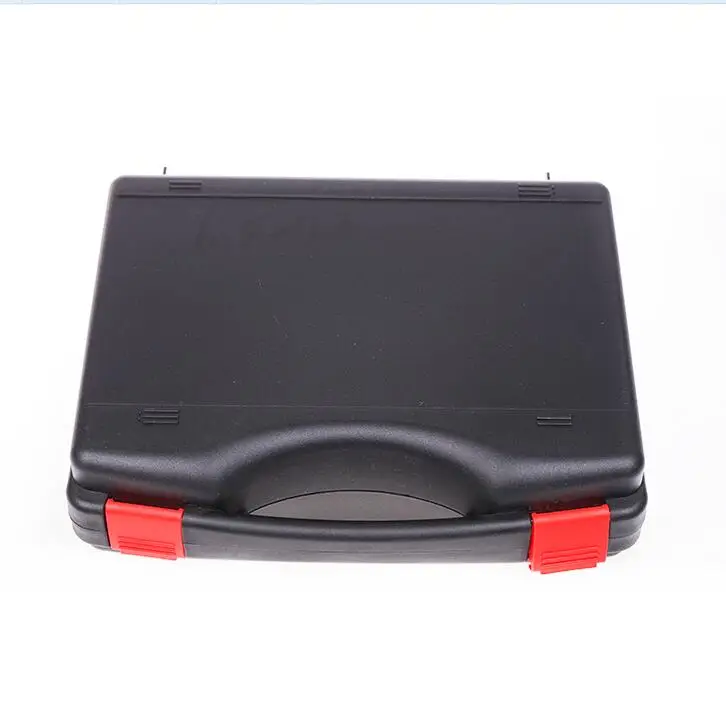

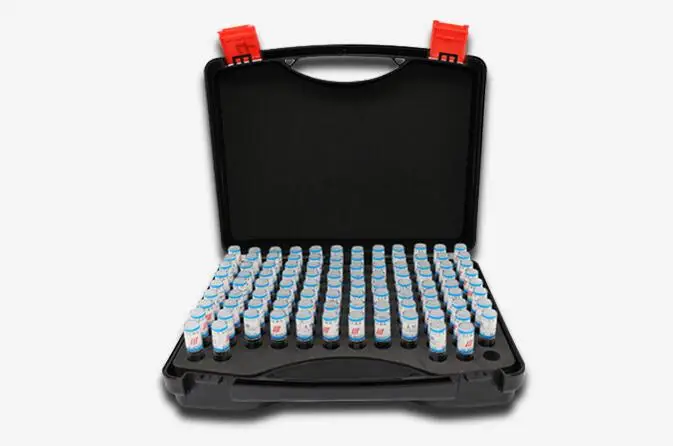

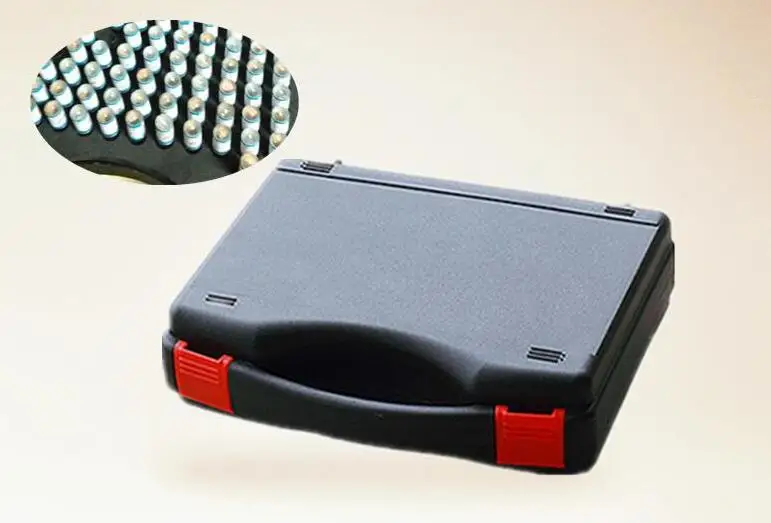

In bulk, plastic box set, wooden box set

or suits can be combined according to customer’s requirement.

Order

When in ordering, please tell us the diameter.

Quality certificate

Under the ISO9001:2000 quality management system,

the product meet the national standard ISO quality requirement.

All testing for products is effectively and ensure the quality of the products.
