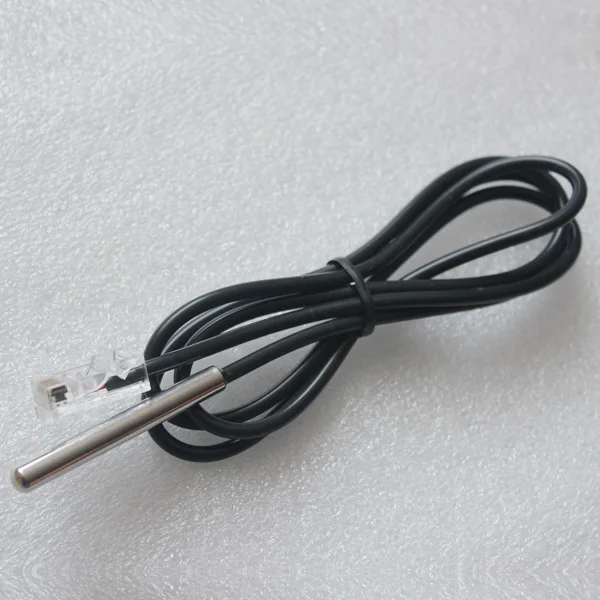

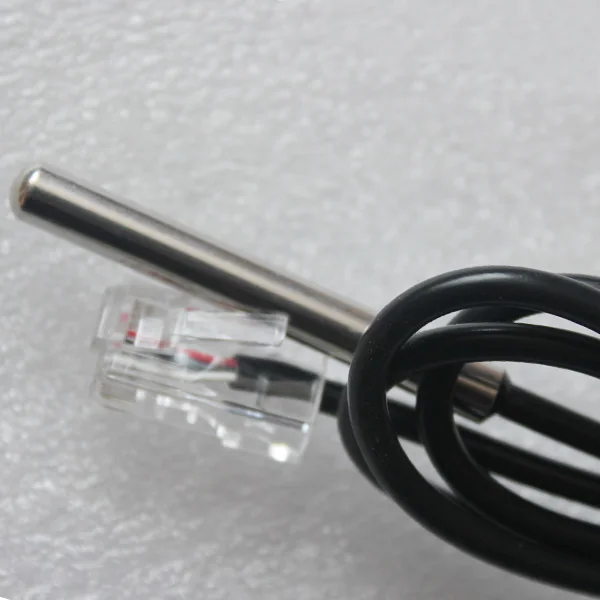

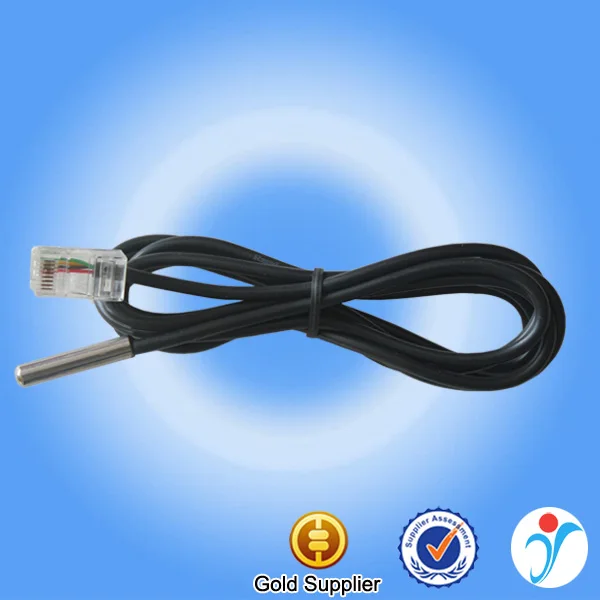

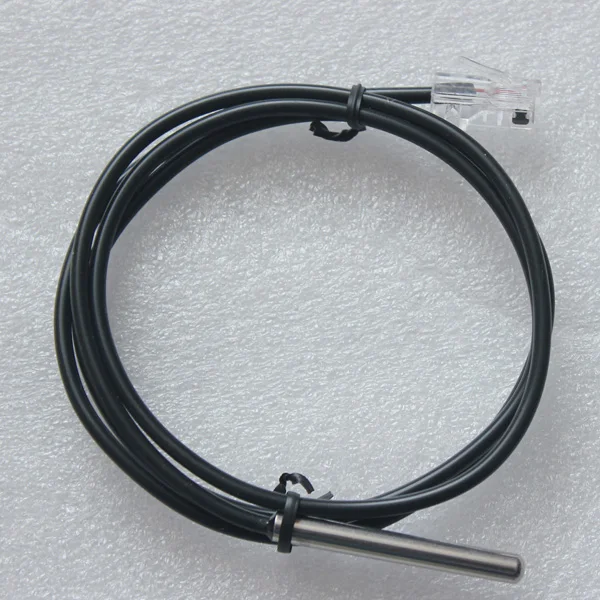

DS18B20 Waterproof Temperature Sensors Terminated to RJ45

Features:

· Unique 1Wire  interface requires only one port pin for communication. Multidrop capability simplifies distributed temperature sensing applications. Requires no external components

· Operating temperature range:-55°C to +125°C (-67F to +257F), ±0.5°C accuracy from -10°C to +85°C

· Can be powered from  data line. Power supply range is 3.0V to 5.5V

· Thermometer resolution is programmable from 9 to 12 bits.

· Size of Sheath:6*30mm

Application:

The DS18B20 Digital Thermometer provides 9 to 12-bit (configurable) temperature readings which indicate the temperature of the device. Information is sent to/from the DS18B20 over a 1-Wire interface, so that only one wire (and ground)needs to be connected from a central  microprocessor to a DS18B20. Power for reading, writing, and performing temperature conversions can be derived from the data line itself with no need for an external power source.

Because each DS18B20 contains a unique silicon serial number, multiple DS18B20s can exist on the same 1-Wire bus. This allows for placing temperature sensors in many different places. Applications where this feature is useful include HVAC environmental controls, sensing temperatures inside buildings,equipment or machinery, and process monitoring and control.

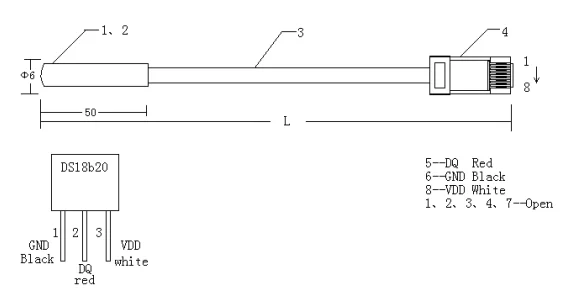

Drawing:

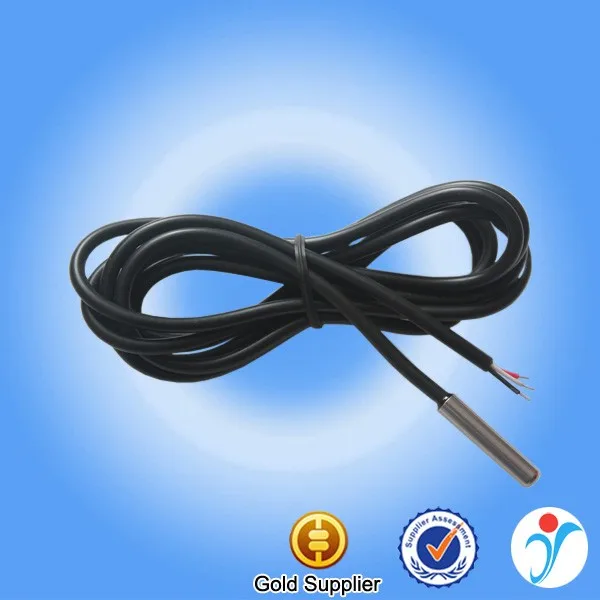

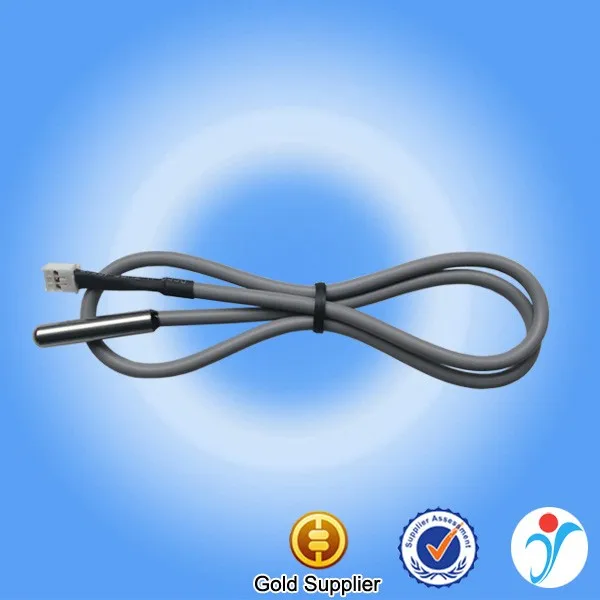

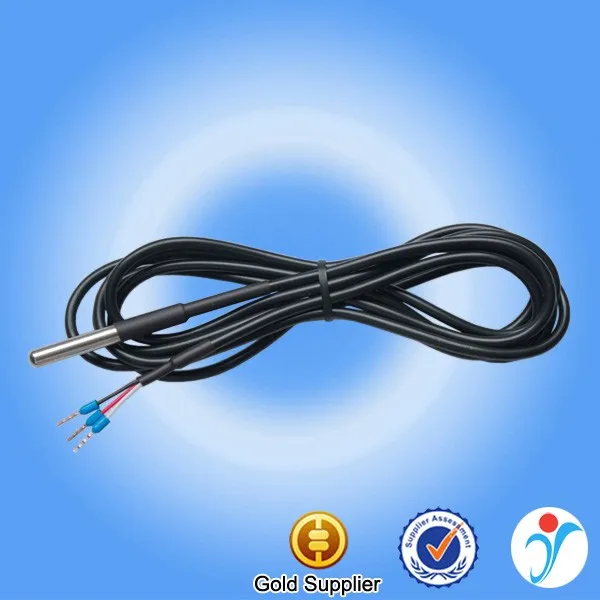

There are many kinds of probes ,cable material , connectors for your reference .

Cable material: silicon , pvc , shield ,teflon , telephone wire , braided wire ,thermal casing (custom-made)

Probe :copper (5*25/6*25) ,

     stainless steel (4*20/4*50/6*30/6*50/7*38/6*25)

     ABS(black /white)(7*25/8*30/9*50)

     CUNI(7*25/8*30)

     Epoxy

Connector: RJ serial(rj11/rj12/rj45) , 2p-xh , stereo plug(3.5mm/2.5mm/90°3.5mm),USB , M12 , 2510-3Y ,E0508 ,VH-2Y ,YH-3Y

Cable length : can be custom-made

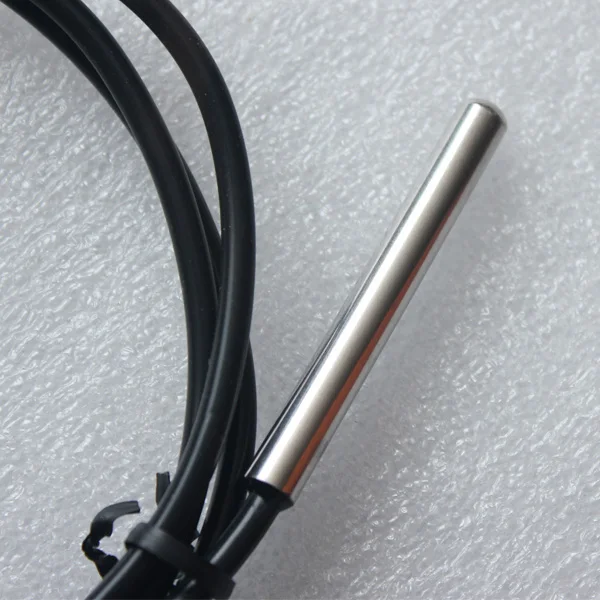

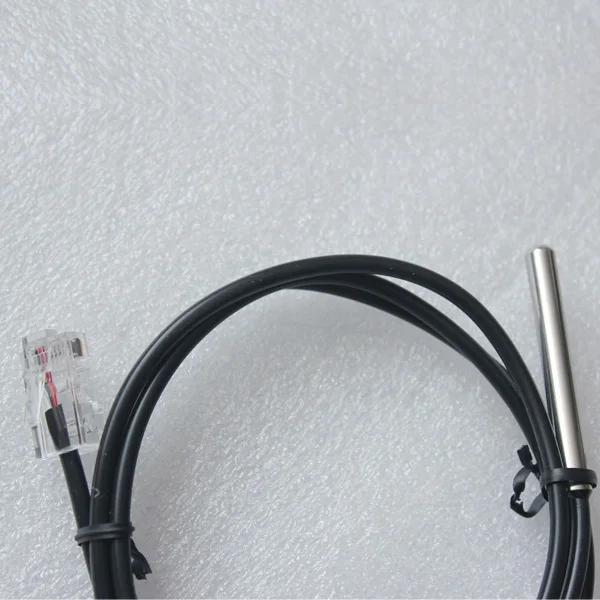

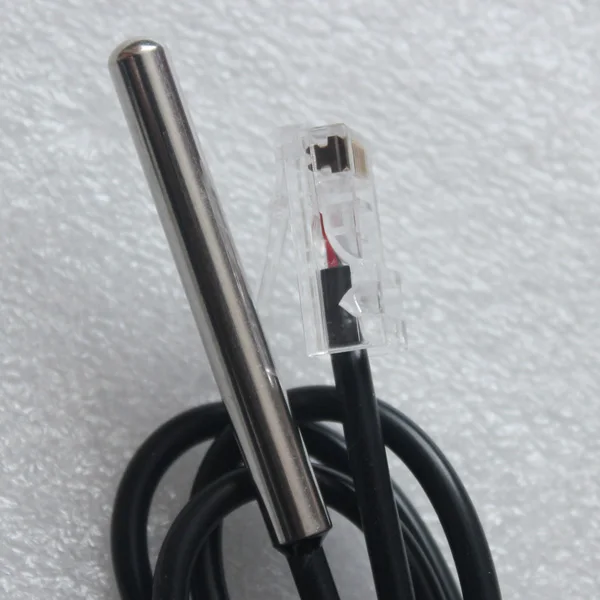

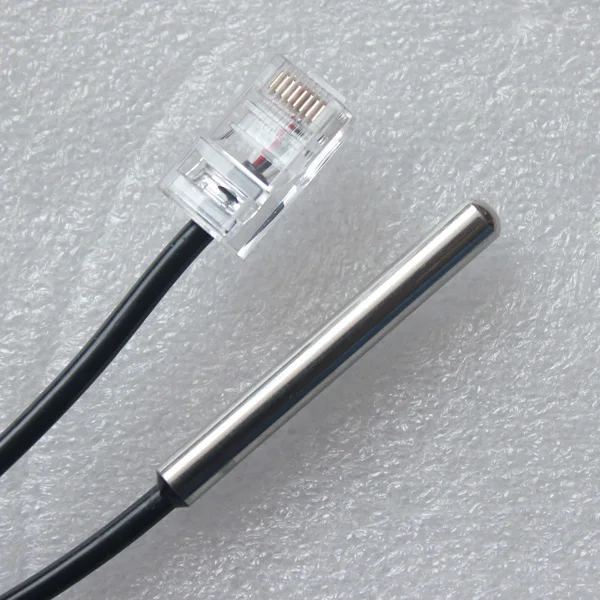

Picture:

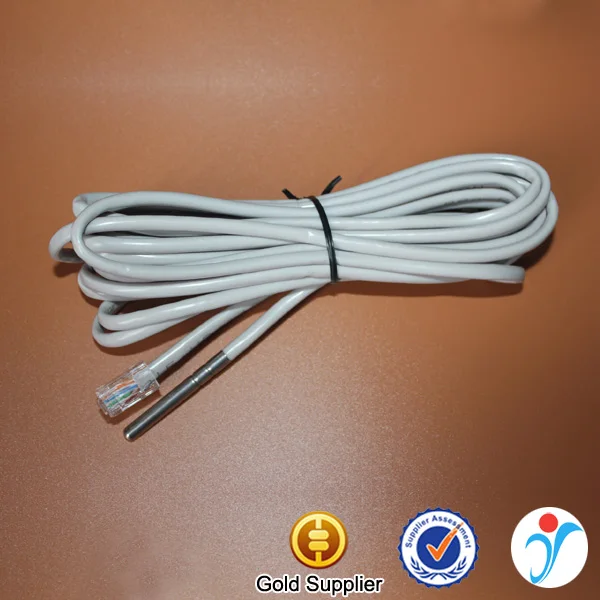

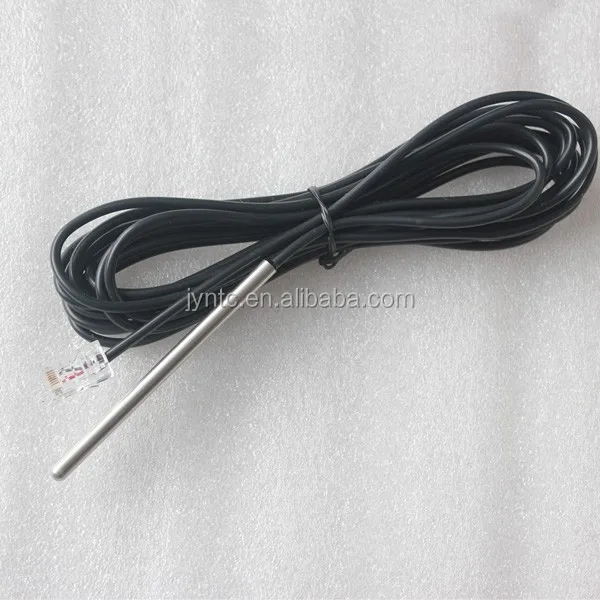

Similar Product:

Packaging Details:

Packed in Strong Poly bags, Several bags packed in Standard high press-resistance carton. Due to the small size of the NTC thermistor, we normally use international Express: DHL, TNT, UPS, FEDEX, EMS etc.

Logistic suggestion

** 1-50KG,by courier

** 50-100KG,by air

** Above 100KG,by sea

How to Order :

In order to help you get the exact model, please offer the following necessary info.:

1, The application of the NTC thermistor:__________

2, Working environment of NTC thermistor:________

3, The range of operation temperature:___°c to ___°c

4, The dimension and the drawing of the Thermistor

*5, The R value:_____K ohm ±________%  at _____°c,

*6, The B value: (_____°c/____°c) = ______K ± _____%

7, The theral time Value:____s --_________s, _______.

*Fill an item necessarily

Ship and Pay:

Certificate:

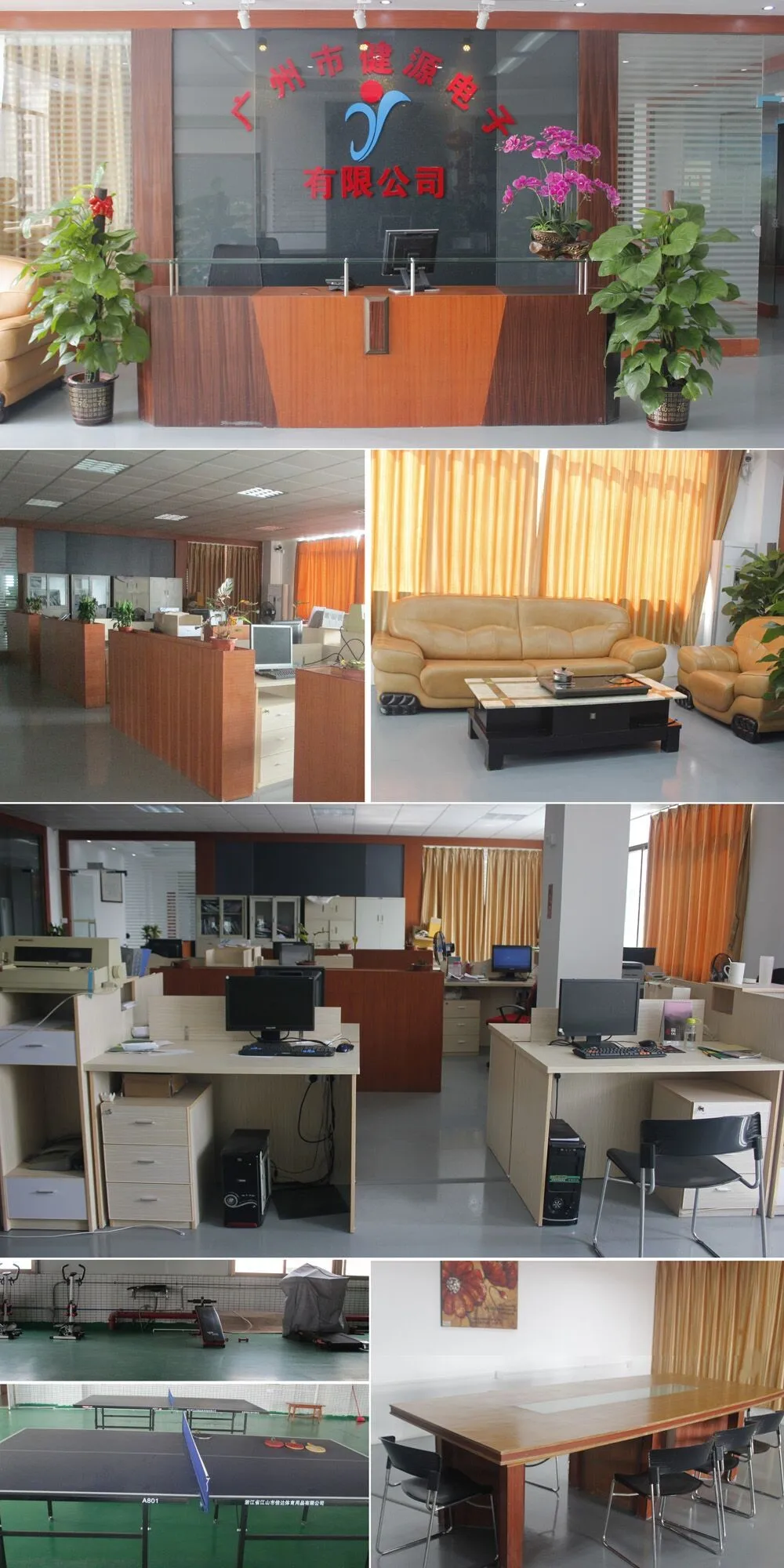

Workshop and Office:
