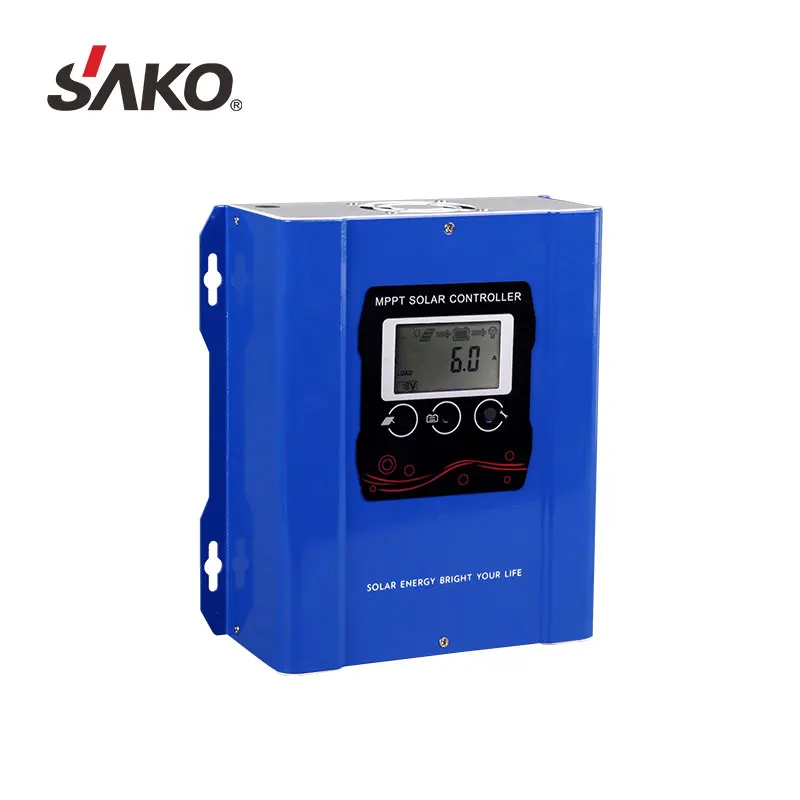

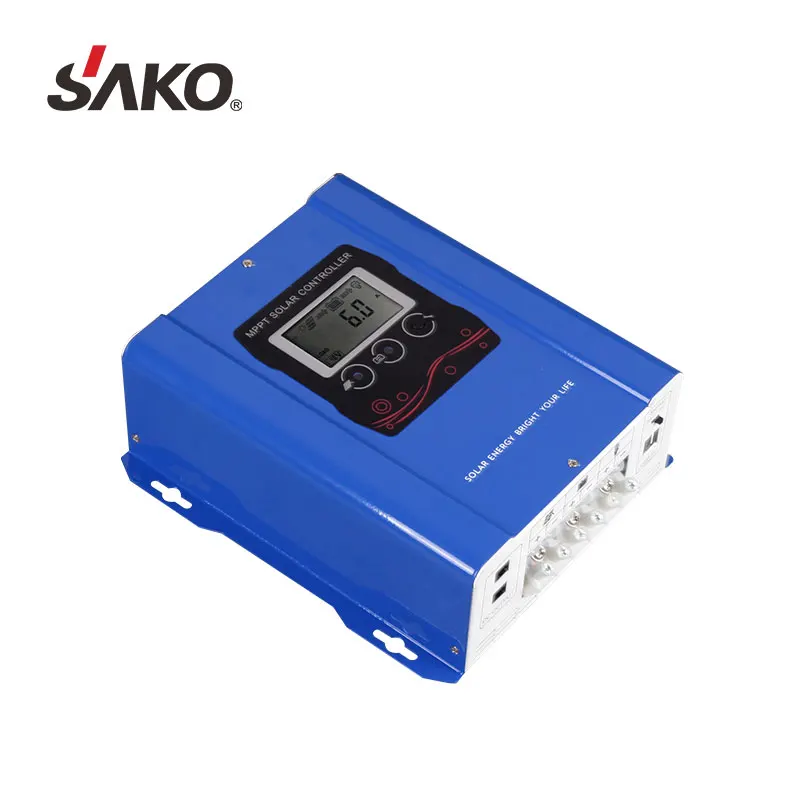

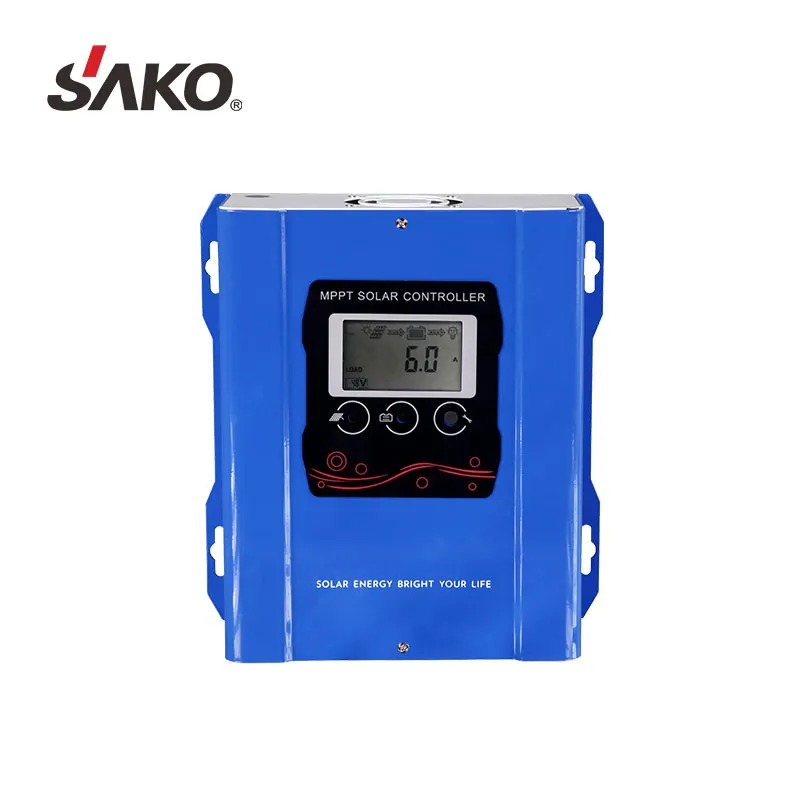

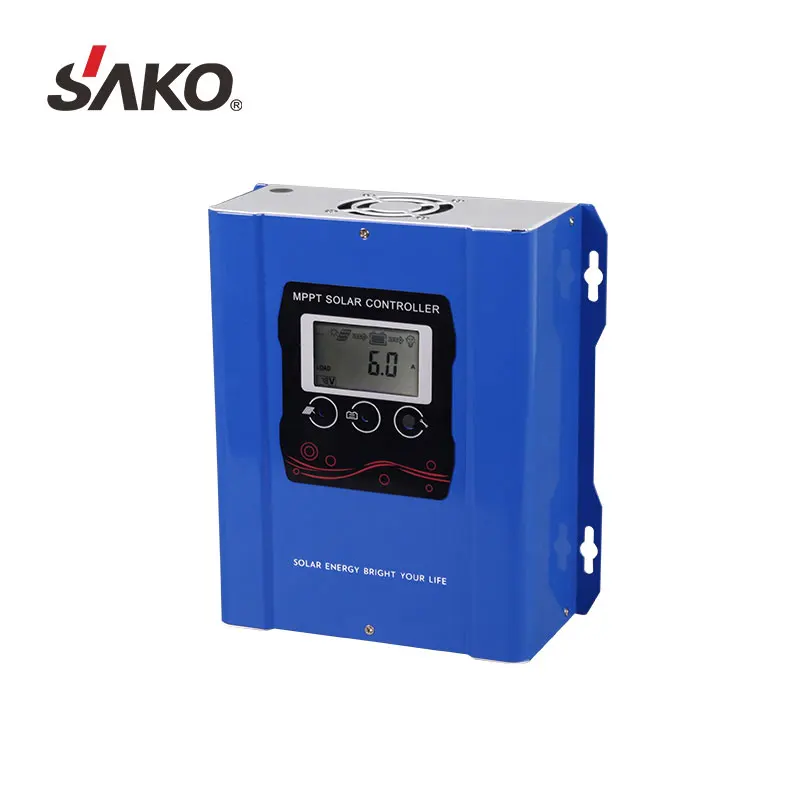

Solar Panel 7200W Smart Solar Hybrid Controller MPPT 12V 24V 48V Battery Intelligent Communication WIFI GPRS Charger Controller

Product Overview

Description

Solar Panel 7200W Smart Solar Hybrid Controller MPPT 12V 24V 48V Battery Intelligent Communication WIFI GPRS Charger Controller

Product	Voltage	Current
MPPT Solar Charge Controller	12V 24V 48V	120A





Product features

1.Solarindicat or(Yel Chargin gstatusindicat or When have solar charging working,LED is

 flashing.If no solar,LED off.
When the battery is fuil charging,LED keep normally on.
2 .Battery indicator Gree-n--------- Batterystatus indicat br
When the battery capacity is normal,LED keep normally on.
When the battery capacity is over charging,LED is flashing.
When the battery capacity is over discharging,LED off.
3 DC Output:
Here can easily connect 2Amp DC lamp,but you should pay attention
to the system voltage.If you need this function,please use the 12V
b atl ery syst e m

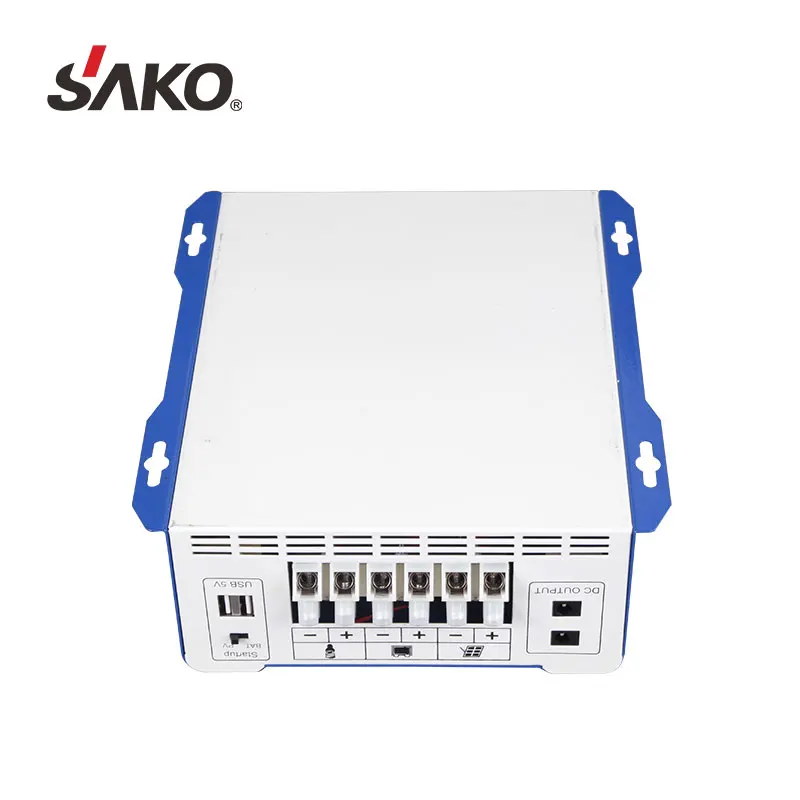

4 Solar Inp utterminal:
Here can connect solar panel,please pay attention to the positive and
negative.
5 LCDDisplay Screen:
Users can easily query the solar controller working status information.
When no button operation ,running 3 minutes late ,the back-light
automatically turn off,If have button operation,the back-light
automatically turn on.
6 Settin gButton:
If users want change CV voltage for battery charge,light and time
control for DC out.Users can press setting button for 3 seconds to
enter setting page ,and then continue to flip set parameters choice ,the
last again press setting button for 3 seconds to save the selected
parameters,and then automatic exit to the default page.
7 Start ing Mo de Sw itc h:
If select the PV.position,must be have solar to starting the controller,
when no solar and low battery capacity at the same time ,will
automatically turn of the controller.when again have solar energy,
controller will automatically turn on.
If select the BAT.position,when the battery capacity is normally,will
automatically turn on the controller.
8 USB 5VOutput:
Here can supply 1Amp current charging mobile phone.
.9.DC Outputterminal:
Here can connect DC load,output current is the same as the charging
current .At the same time you should pay attention to the system
voltage,because DC output voltage is the same as the system battery
voltage.
10 Battery Input erm nal
Here can connect battery bank,please according to the product model,
connect accuracy battery series number
If it is 12V and 24V model,will automatically choose the battery voltage
If it is 48V model,will only be applied to 4 series battery bank.
