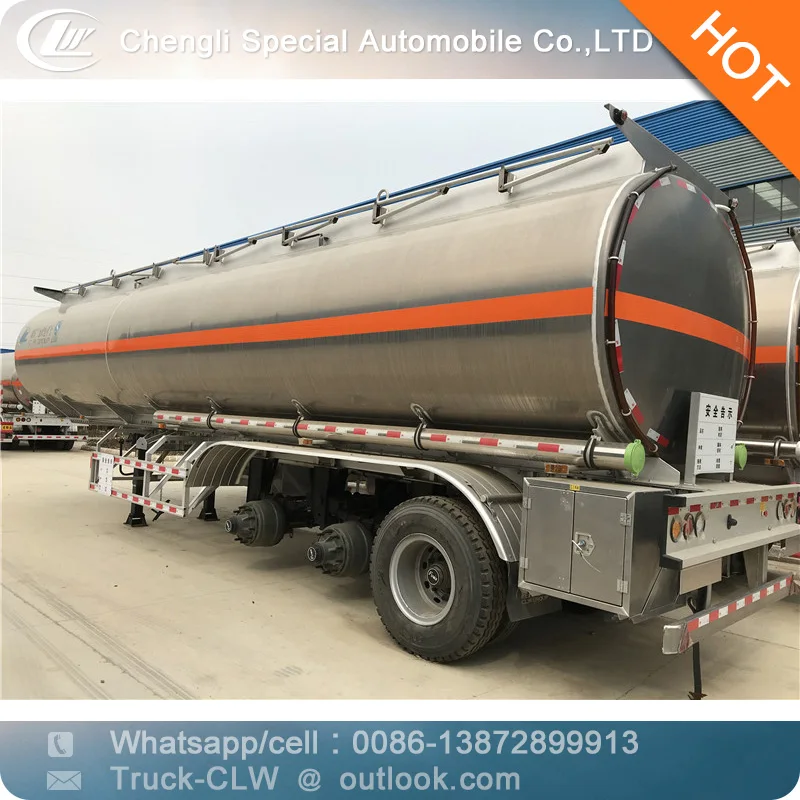

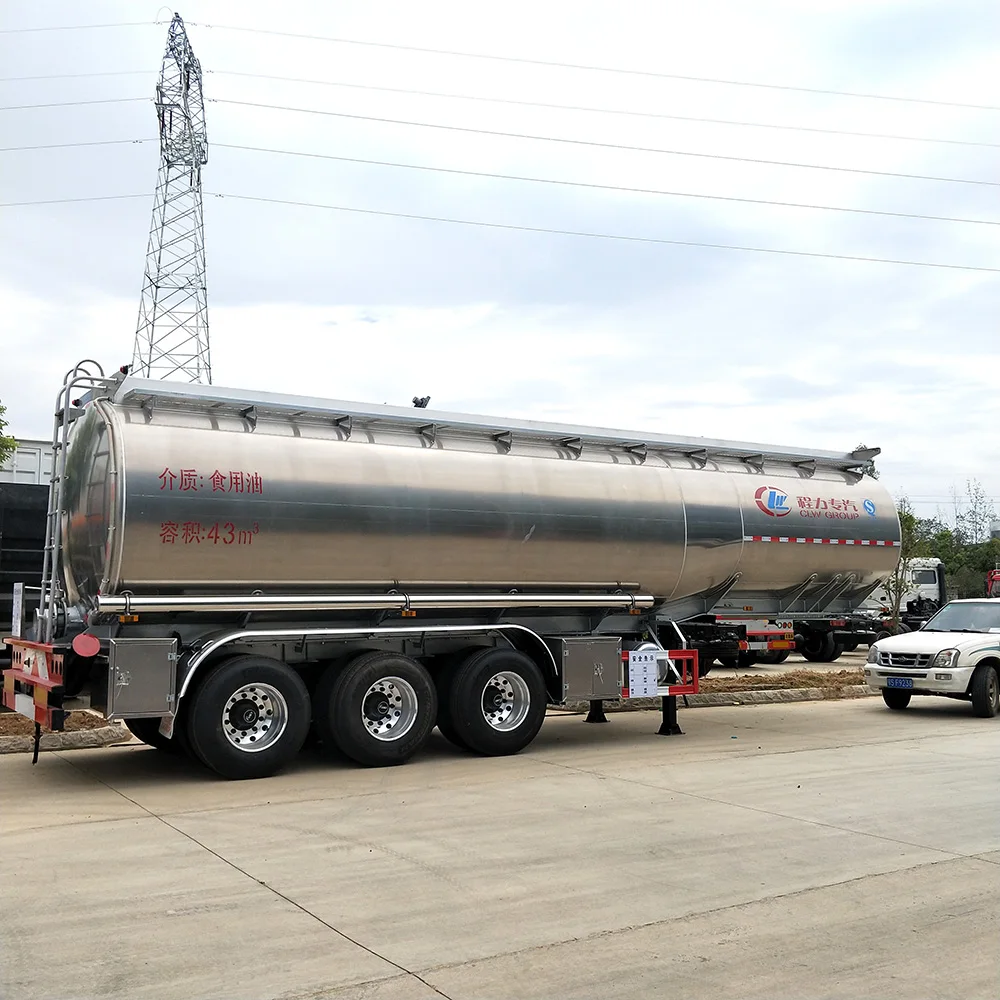

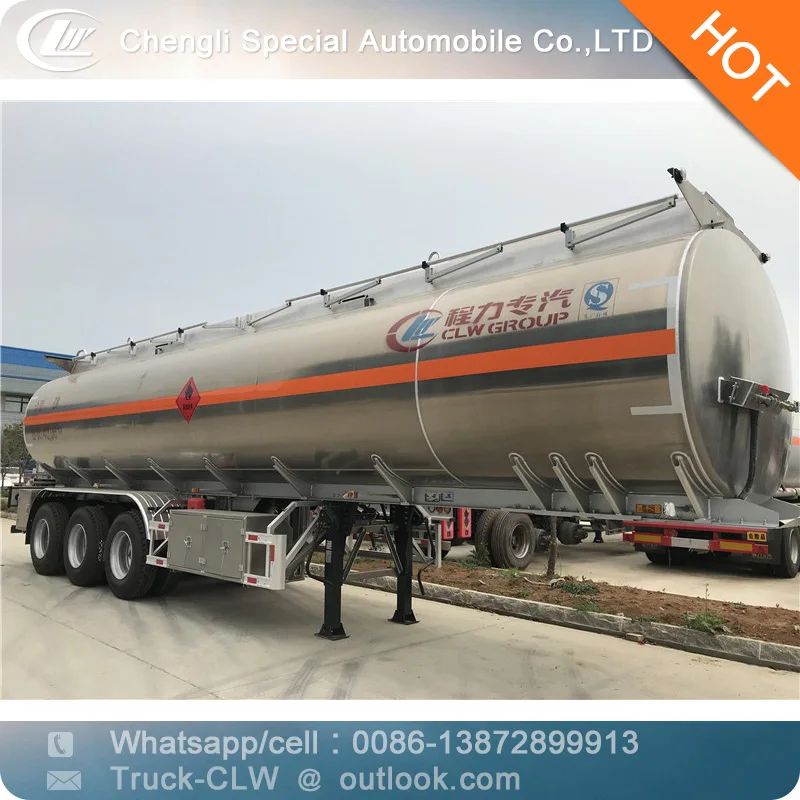

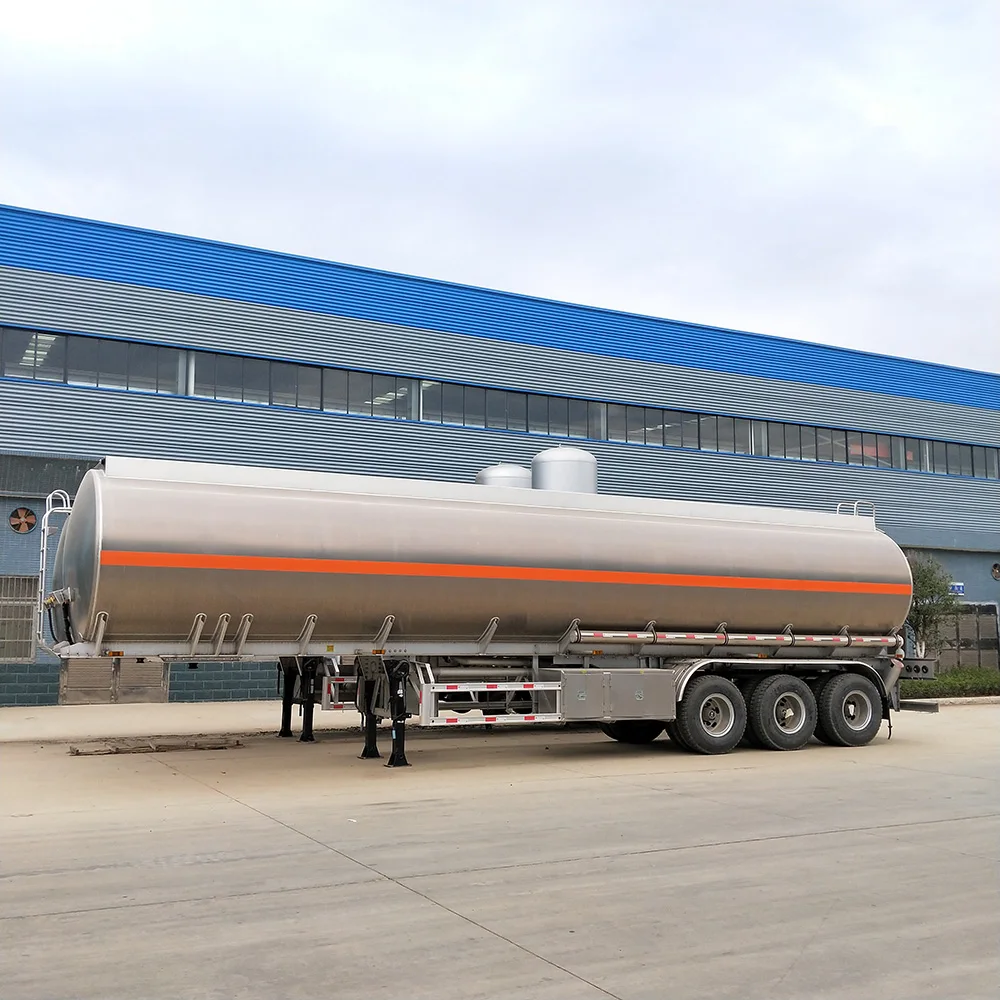

3 Axle custom design capacity liquid transport tank semi fuel tanker trailer

GENERAL DESCRIPTION

Vehicle Model

CLW9401GYY

Vehicle Brand

CLW

Overall Dimension(L x W x H)

11000x2500x3850mm

GVW./Kerb Wt

39800Kg./11800Kg.

TANK BODY

Tank Shape

Elliptical or rectangular

Tank Volume

40000ltrs~45000ltrs +3% expansion space

Compartments

According to customer’s demand

Tank Material

Aluminum

End Cover and Baffles

6mm end covers. One compartment with several inner baffles to reinforce

the tank strength and prevent longitudinal surge during move.

Outlet Valve

Size 4” ball valves fixed with cam-lock coupling in the discharge box

Manhole

China standard or Euro standard, with filling opening,pressure relief valve

Necessary Accessories

Top access steel ladder, anti-slip walkway and foldable handrail;

Spare wheel carriers, a water tank, an anti-static device, 2pcs of fire extinguishers,

 2pcs of lockable discharge hose carrier on both sides and reflective tickers etc.

Optional

1.Emergency valve,flow meter, bottom loading system

2.Epoxy coating inside the tanker

3.Tank material:carbon steel, stainless steel, aluminum alloy

CHASSIS

Heavy duty reinforced chassis with reinforced axle. The tank’s framework consists of two fabricated steel beams of high quality 16 Manganese steel.

The two beams are fully welded all over their length on the tank. The beams are strongly connected with the cross members supporting the suspension

 and the kingpin upper coupler.

RUNNING GEAR

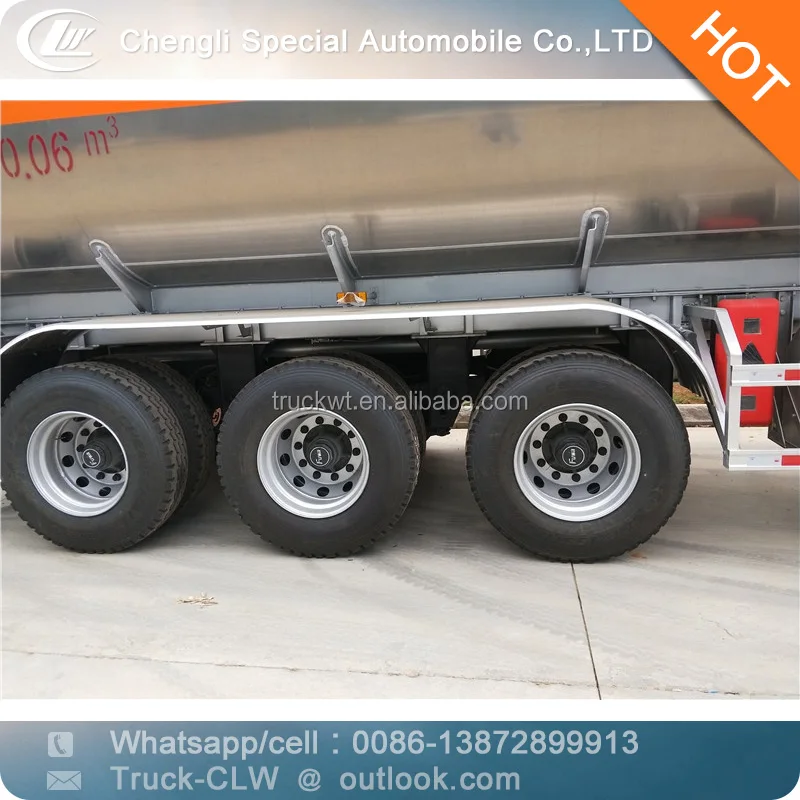

Axles

BPW/FUWA brand,etc. 3x13ton axles with double wheels

Landing Legs

JOST/FUWA brand,etc. 28tons per pair

Suspension System

Steel spring suspension or air bag suspension

King Pin

JOST/FUWA brand,etc. 2inch or 3.5inch,bolted and welded type are optional

Tyre No.&Spec.

12 tyres,11.00R20 steel wire tyre

MUDGUARDS

Heavy duty mudguard rubber mud-flaps

BUMPERS

Side bumpers mounted between landing gear and first axle, rear bumper is European standard

ELECTRIC SYSTEM

24V lighting system,electrical socket for lighting,rear lamp with parking,direction,fog,reverse, 4 side lights

PAINTING

All steel plates and structure are blasted first, then painted with two anti-corrosive primer coats and two lever top.
