VPD 250 vapor phase vacuum drying equipment for EHV transformers

VPD-250 vapor phase vacuum drying equipment for EHV transformers

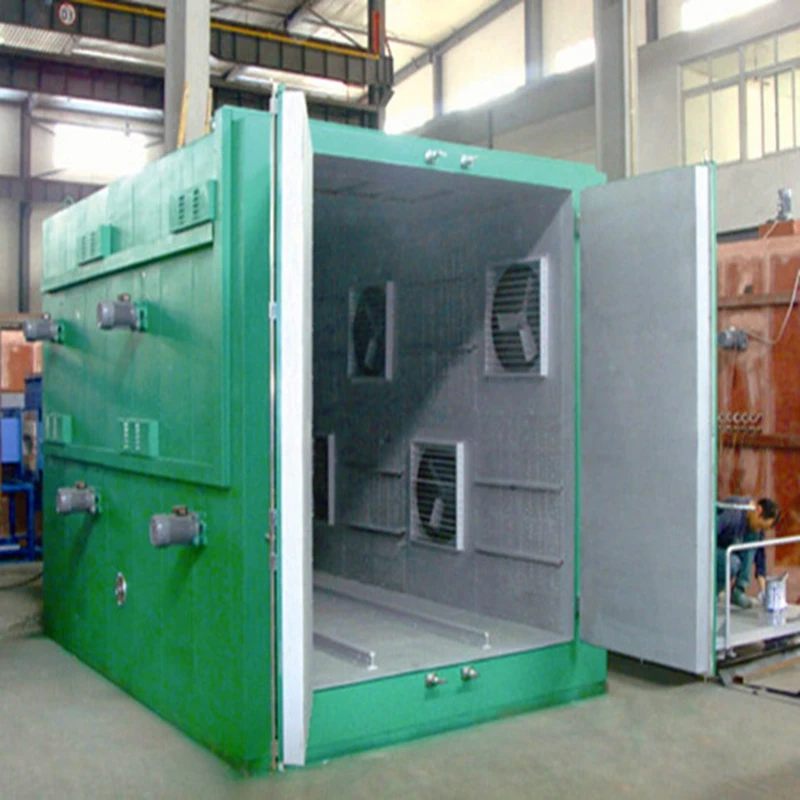

1. Tank inner size: 7.0×5.0×4.0(L×W×H)  V=140M3

     Usable length                                  7000mm

     Usable width                                   4600mm

     Usable height (from top surface of trolley)            3300mm

2. Tank shape: horizontal

3.The temperature in tank is controlled automatically; and the highest temperature is : 135±5℃

4.The temperature difference at random two points after heating and preserving is : ≤±5℃

5.The ultimate vacuum degree in the cool tank is : ≤6 Pa

6.Leakage Rate : ≤5mbar.L/S

7.Ultimate working vacuum degree : ≤ 30Pa

8.The airproof structure of the tank mouth is adopted the lip shaped rubber ring which is high temperature resistant.

9.Observing window, lighting, electrode down-lead,

10.The heating mode: Two sets of heating system, electric heating oil

11.The opening and closing mode of the tank door : Hydraulic locking and unlocking , moving mechanics.

12.The plant also can be used for washing oil-impregnated active parts of transformer.

13.The Pt100 platinum resistances are adopted for measuring the temperature in the tank, and there are  4  measuring points in the tank.

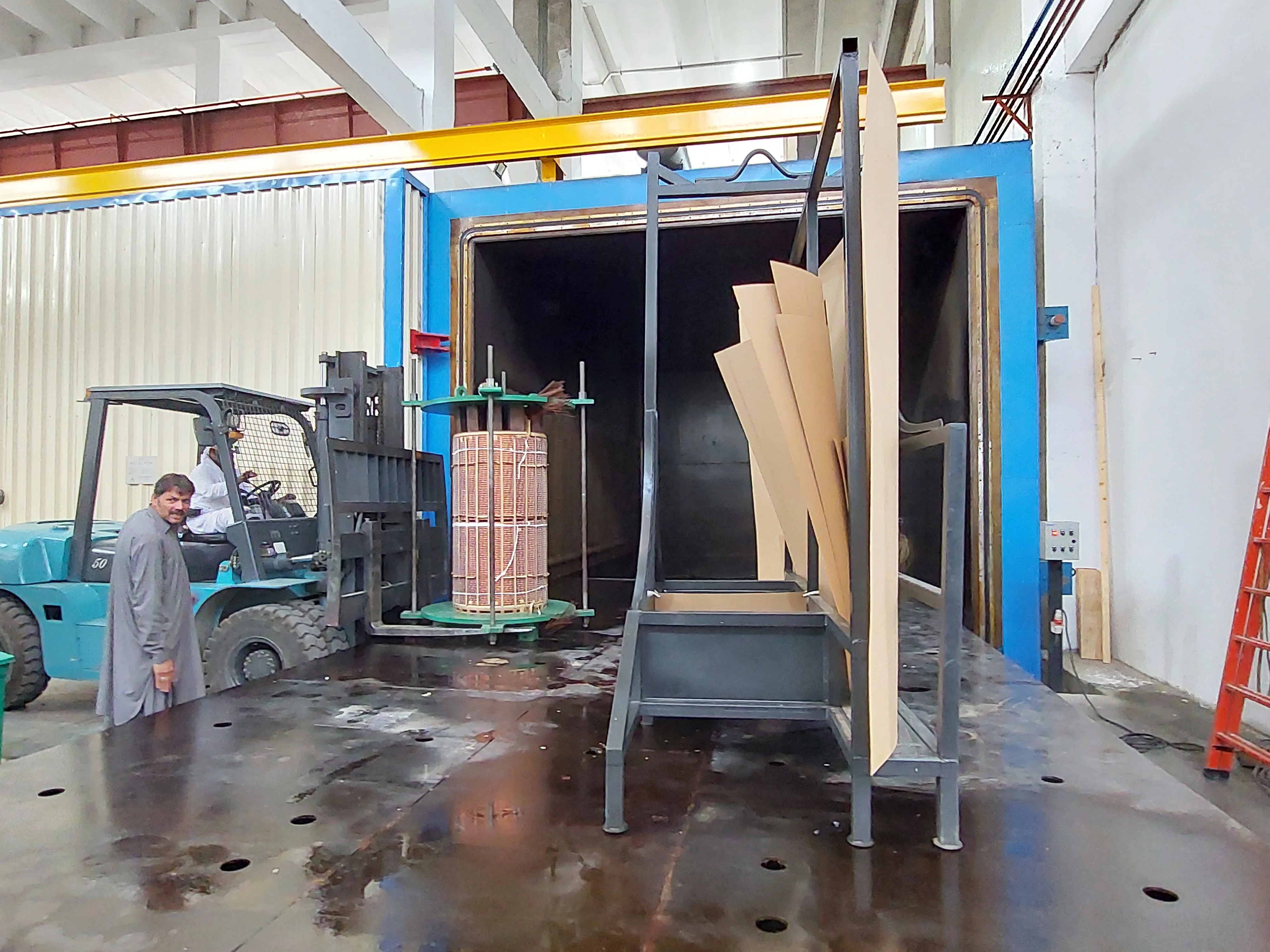

14.Transformer is loaded and transported into autoclave by trolley.

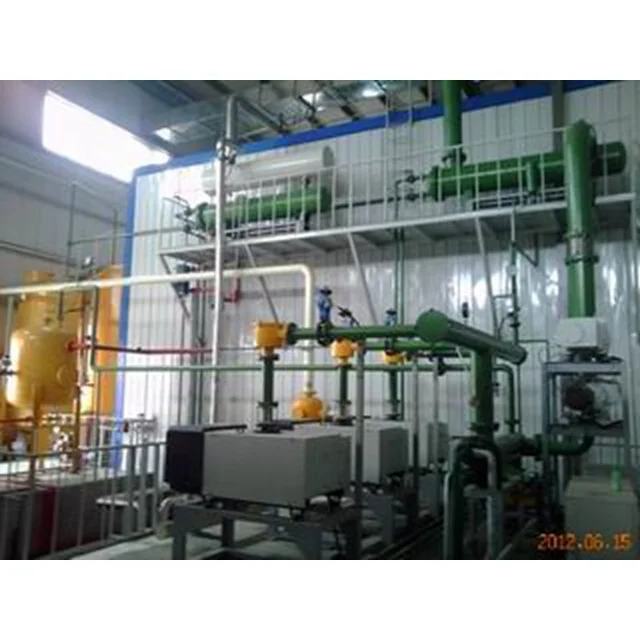

15.Vapor phase drying (VPD) plant is used for heating and vacuum drying of transformer, windings or other active part in the autoclave by means of kerosene vapor. The process is carried out in the autoclave with the built-in cascade evaporator using advance vapor phase drying process sequence i.e. heating up phase, intermediate pressure reduction phases, pressure reduction phase, fine vacuum phase and aeration phase. The plant is offered with a cascade evaporator system.

Ⅱ.NECESSARY ENERGY (provided by CUSTOMER)

The following energy shall be provided by CUSTOMER at worksite:
