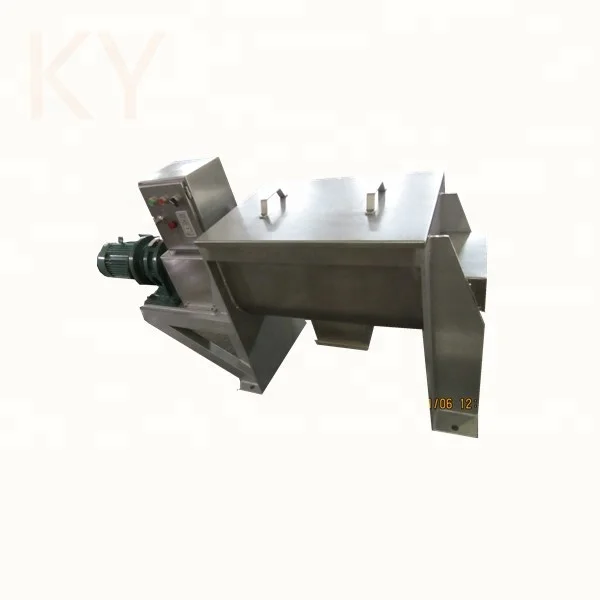

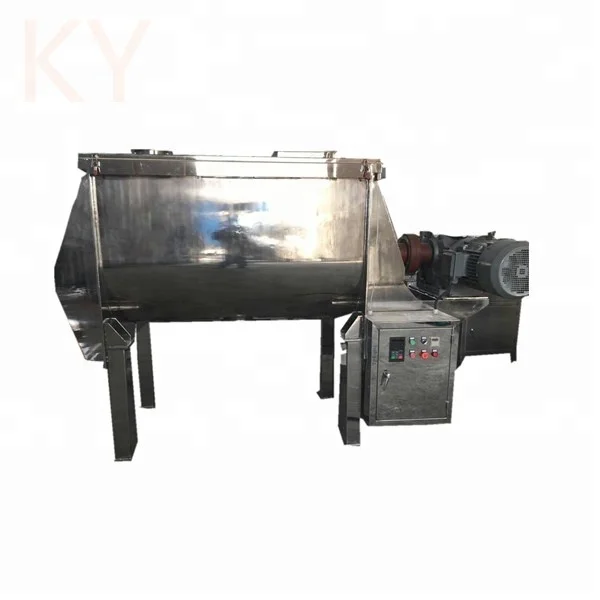

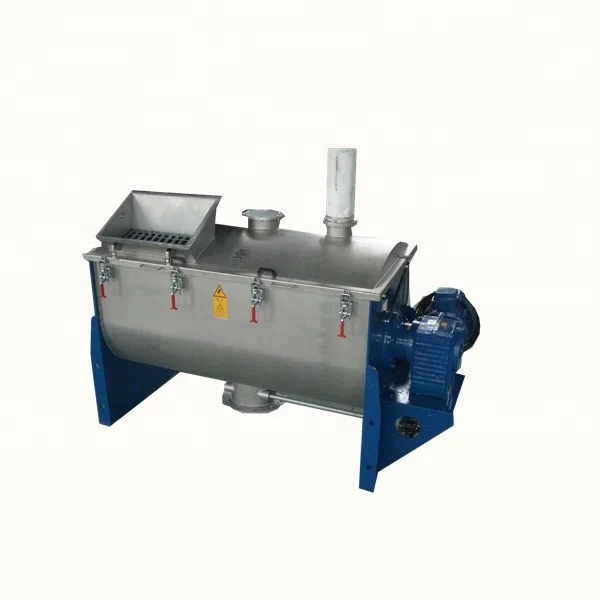

WLDH horizontal spice powder ribbon mixer

Product Overview

Description

Working Principle & Structure:

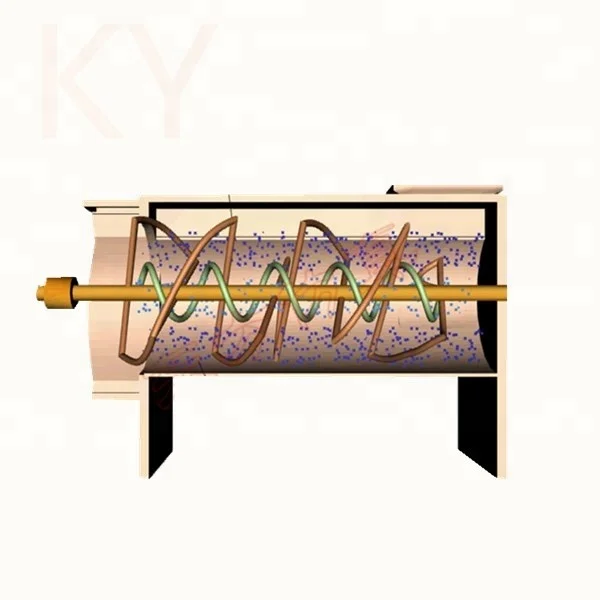

  WLDH Series Horizontal Ribbon Mixer belongs to low speed rotary machine. The wide ribbon makes the convection of the material to achieve the mixing effect.

  It consists of container, main shaft, and the drive transmission part. The container is U shape. The machine can be made of Carbon Steel (C model) and Stainless Steel (P model). It can be also equipped with the jacket for the container. It can heat, cool or vacuum in the jacket. The inside pressure of the jacket is less than 0.1 Mpa (The pressure can be customized). Two layers screw ribbons makes the convection of the material to achieve the mixing effect rapidly. There is a discharging valve in the middle of the container bottom. The drive parts adopt separated devices, that is, the motor is connected with reducer by the strap. Thus, It can save the space and has the overload protection.

Application:

For the big load factor, small work area, this machine is applied to mix the sticky powders or granule with large capacity and stable variety. Therefore, it is widely used in pharmaceutical, foodstuff, chemical, pesticide, plastic, dyestuff industries, etc.



Technical Parameter:

technical parameters

Model/Project	All Volume (m3)	Loads coefficient	powder (kw)	Size	weight (kg)
WLDH -0.1	0.1	0.4-0.8	3	1190×740×770	330
WLDH -0.3	0.3		4	2030×630×980	720
WLDH -0.5	0.5		7.5	2320×730×1130	980
WLDH -1	1		11	2800×920×1320	1700
WLDH -1.5	1.5		11	3180×1020×1550	1800
WLDH -2	2		15	3310×1120×1640	2100
WLDH -3	3		18.5	3750×1290×1820	3000
WLDH -4	4		22	4220×1400×1990	3980
WLDH -5	5		22	4220×1500×1990	4620
WLDH -6	6		30	4700×1610×2260	6180
WLDH -8	8		37	4420×2150×2470	8200
WLDH -10	10		45	5520×2960×2720	8920
WLDH -12	12		45	5720×3010×2840	9520
WLDH -15	15		55	5840×3540×2940	9950

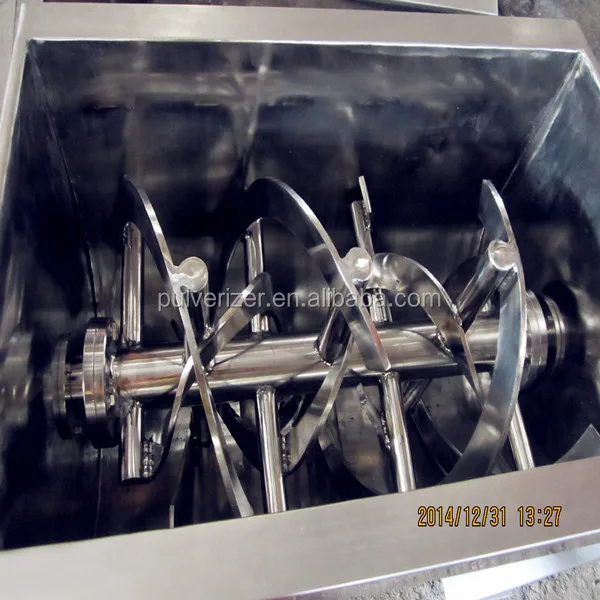

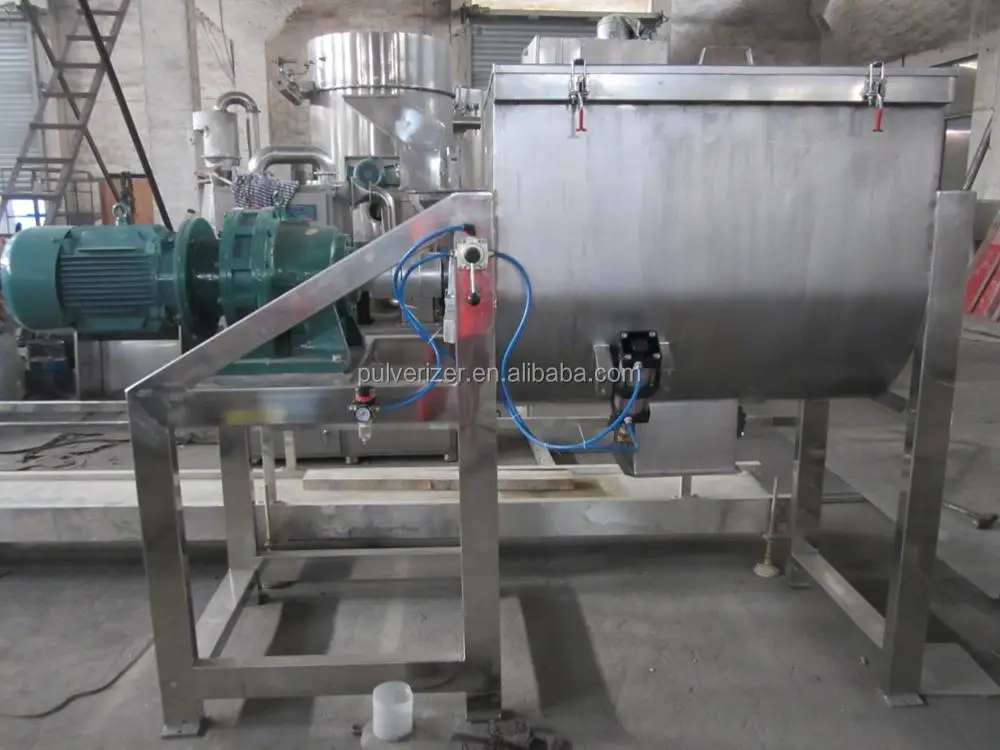

The detail photo of the mixer
