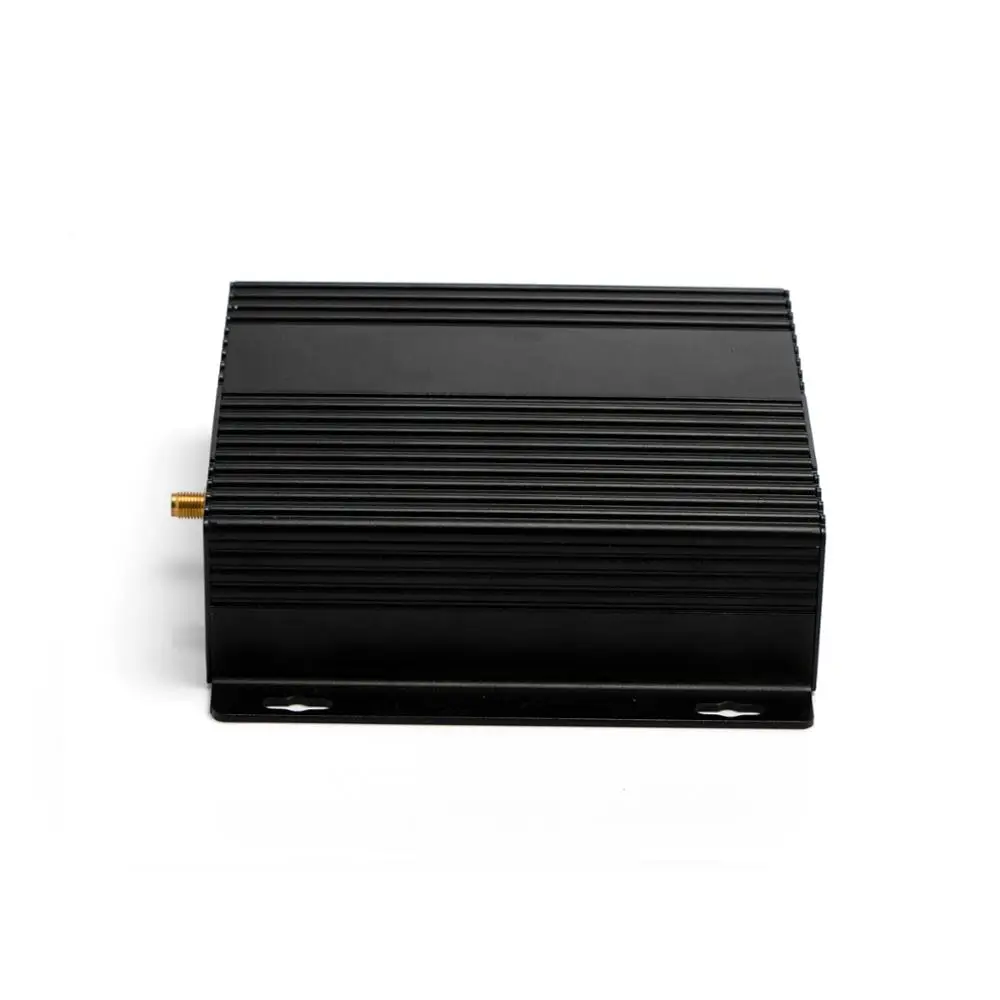

Standard loraWAN protocol Uart interface 868mhz\/915mhz data transmission lorawan gateway

Product Overview

Description

Feature

LoRaWAN protocol supported                                OTAA & ABP

Uart interface                                                           Long range

AES128 encryption                                                  ADR

8 channel communication simultaneously              EU433M / EU868M / KR920M / AS923M / CN780M/ CN470M / US915M / AS915M

Configurable parameters





Application

Smart city                                                                Internet of Things (IoT)

Smart Metering ( Water, Electric, Gas meter )       M2M

Agricultural Monitoring                                             Wireless Sensors

Irrigation control                                                       Wireless Alarm and Security Systems

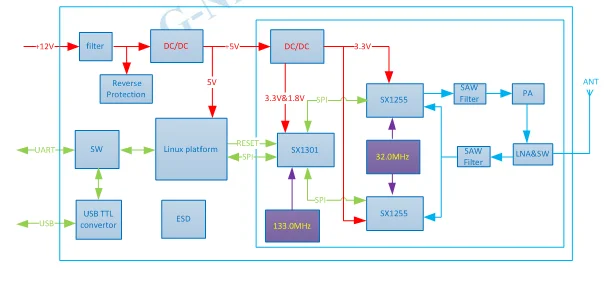

Block Diagram

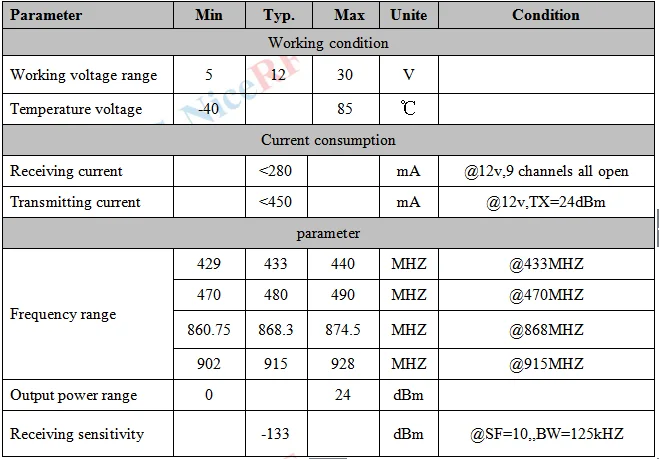

Electrical Characteristics

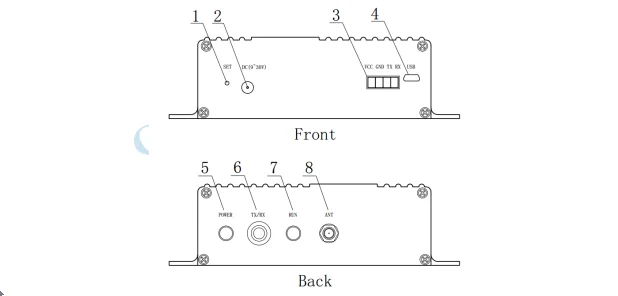

Pin definition

Definition of  Data interface
No.	Definition	Type	Description
1	+3.3V	Power (VCC)	DC 5~30V Input
2	GND	Power (GND)	Ground
3	TXD	Output	Connected with the RXD of external device
4	RXD	Input	Connected with the TXD of external device

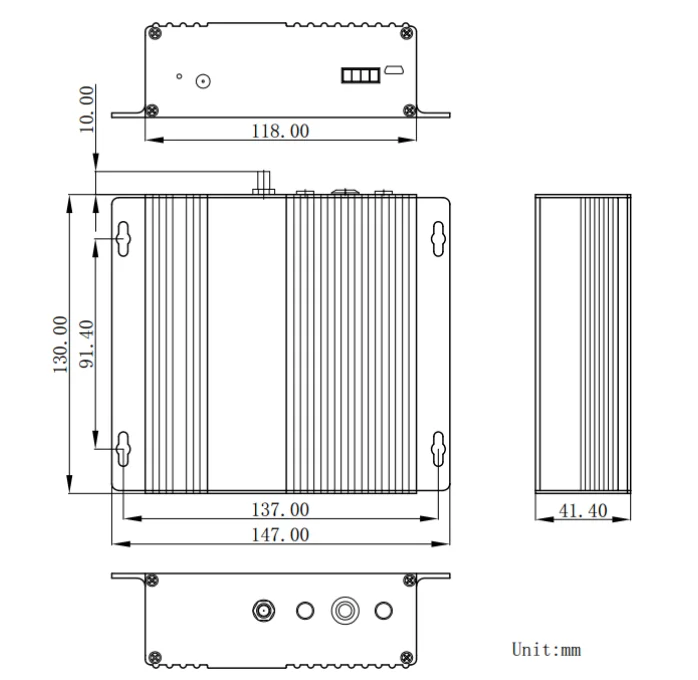

Mechanical dimension
