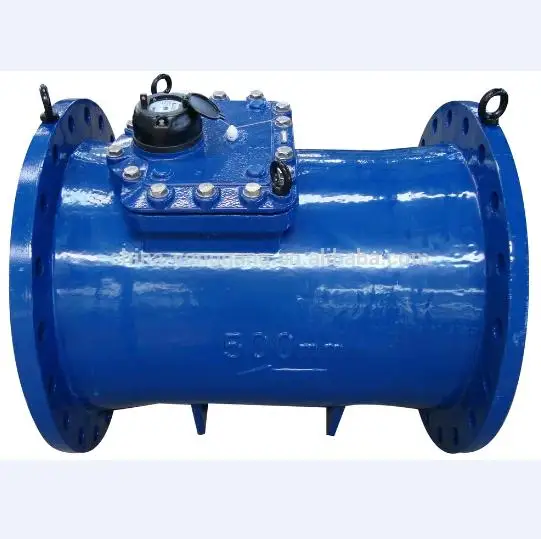

DN500 woltman water meter

Product Overview

Description

Specifications



Measuring the volume of cold or hot water passing through the pipeline



Quality:
·Magnet-drive, dry dial, register sealed in vacuum, resistance to magnet and fog-proof, forever clean and legible dial for reading.
·High quality material applied to guarantee its function efficient and reliable.

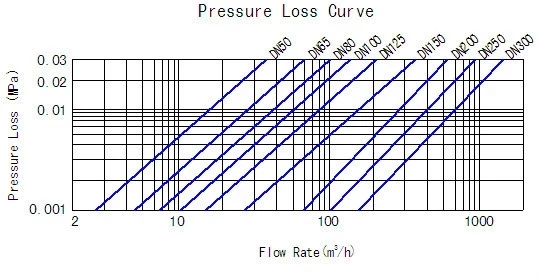

·Low head loss

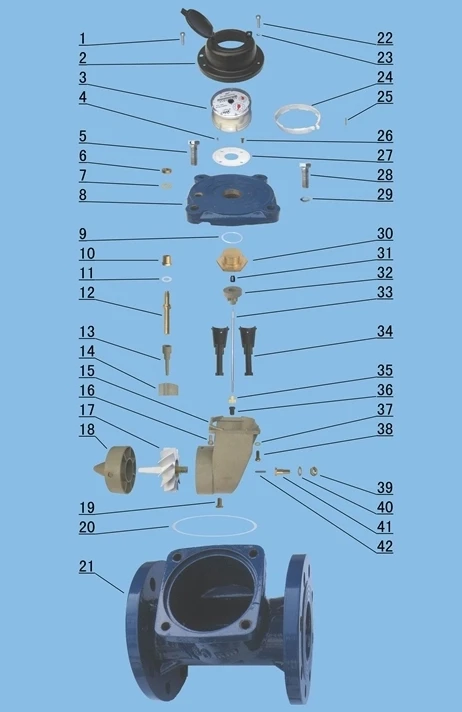

·Removable mechanism is easy to replace or fix and not required detaching the body from the pipeline.
·Pulse emitter can be installed to this type for remote reading.



Working condition:

≤40°C for cold potable water meter
≤90°C for hot water meter
Pressure:≤16Mpa

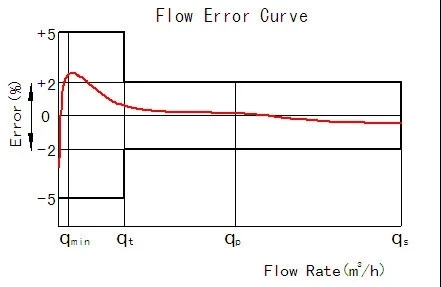

Maximum Permissible Error:
In the lower zone from Qmin inclusive up to but excluding Qt is: Cold potable
In the upper zone from Qt inclusive up to and including Qs is: Cold potable
water meter±2% Hot water meter±3%



Main Technical Data



Meter Size  (mm)	class	Max Flow	Nominal  Flow	Transitional  Flow	Min Flow	Min Reading  lectura	Max Reading  lectura
m3/h	m3/h	m3
50	B	30	15	3	0.45	0.01	999999
65	B	50	25	5	0.75	0.01	999999
80	B	80	40	8	1.2	0.01	999999
100	B	120	60	12	1.8	0.01	999999
125	B	200	100	20	3	0.01	999999
150	B	300	150	30	4.5	0.01	999999
200	B	500	250	50	7.5	0.01	999999
250	B	800	400	80	12	0.01	9999999
300	B	1200	600	120	18	0.01	9999999
400	B	2000	1000	200	30	0.01	9999999
500	B	3000	1500	300	45	0.01	9999999

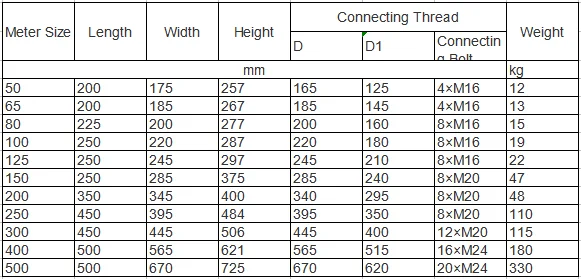

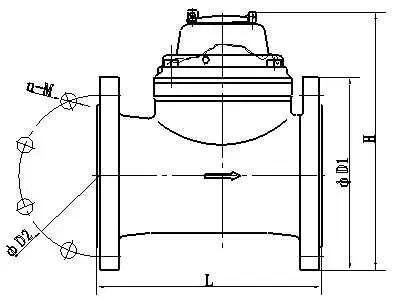

Dimensions and weight





NOTE: The flange dimension conforms to ISO7005-2:1988 standard. Order for products of special requirements is also accepted.
