Manufacture, Soft and Hard LED Backlight for light box,Sign Board,banner

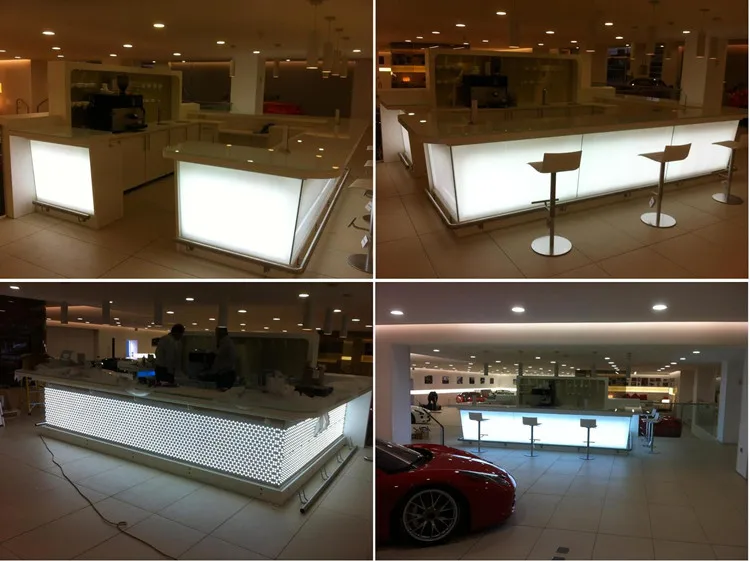

LED Backlight is a popular advertising media and commercial lighting. It is widely applied to one side light box in shopping malls, hotels, clubs and other commercial establishments, as well as airports, railway stations and other public places, and even home places.

1.Non-mechanical compression on the LED light board and its components,

2. To prevent lamp beams don’t work, pls Protect the PCB light board during installation,

3.Meet the requirements and safety standards of electronic components before installing LED light board (in the case of live work), to prevent short circuits pls don’t live operation,

4. Directly input DC/AC24V power supply when there is no dimming remote. If it is installed with dimming remote, connect input terminal of the remote control with output DC24V of the power supply , then connect output terminal of the remote control with PCB board, as shown above single dimming connection, and then dimming and control can works.

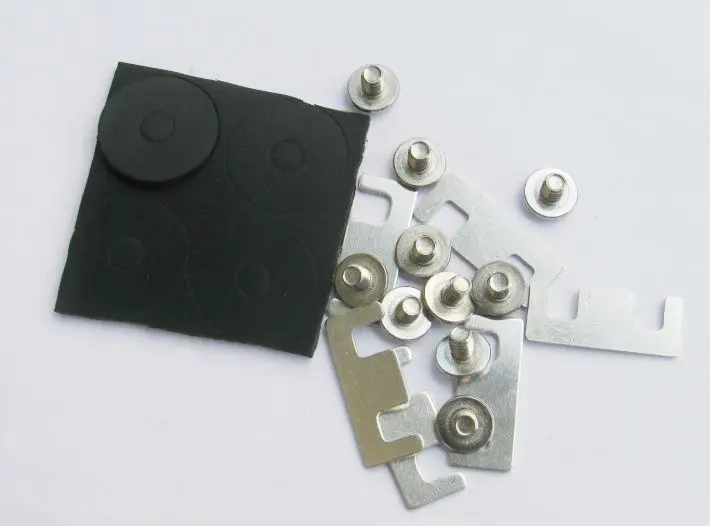

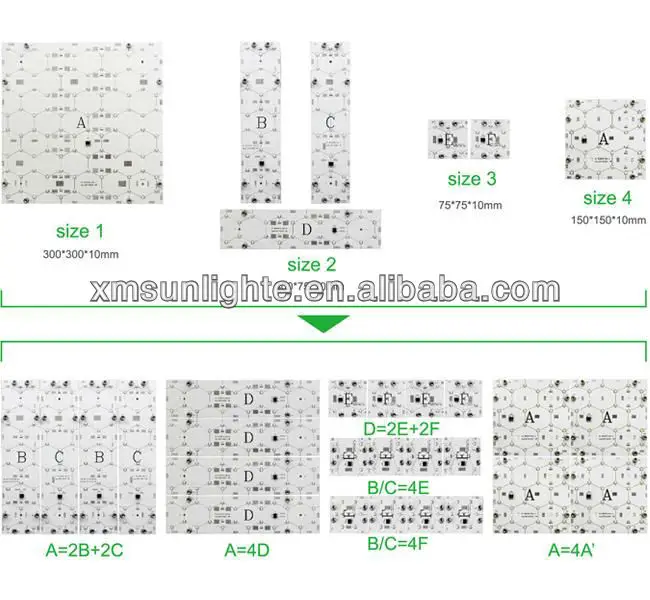

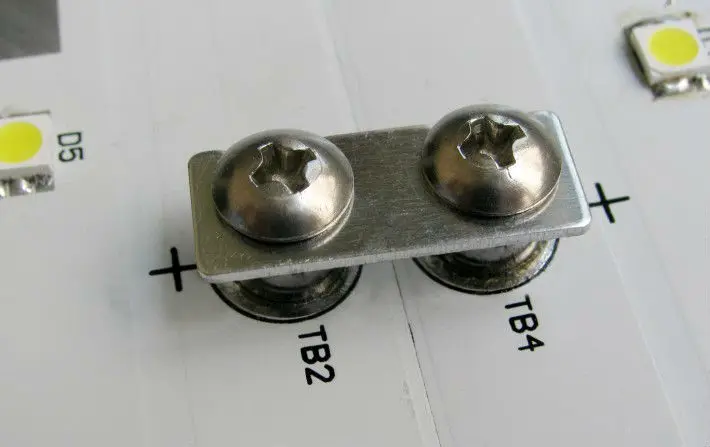

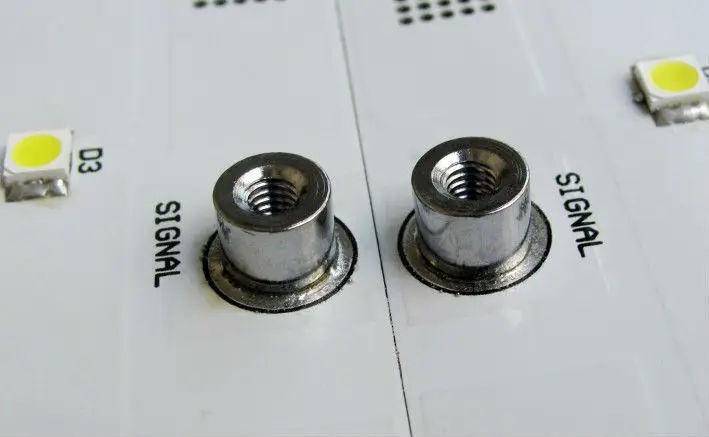

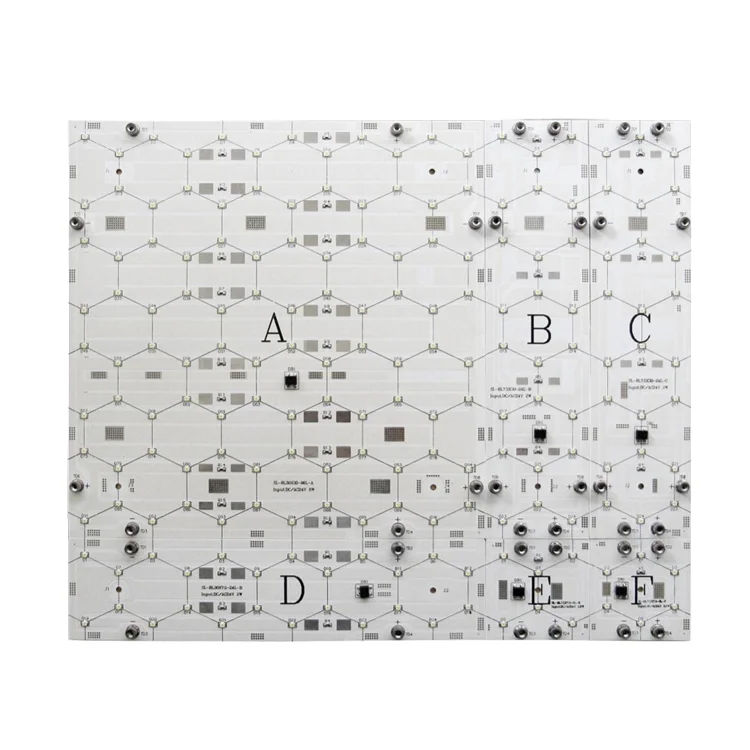

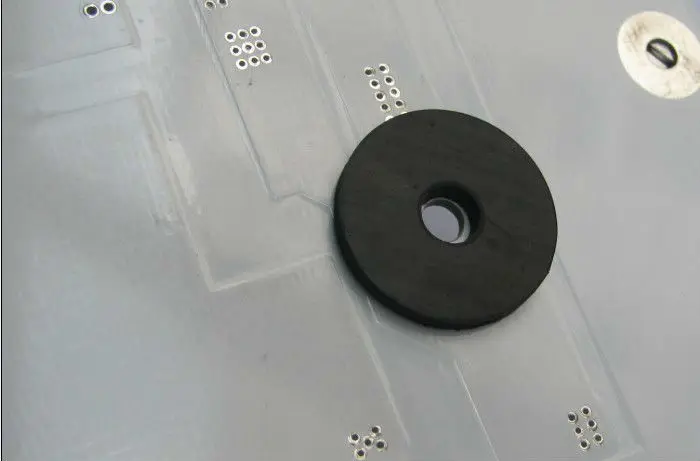

5. When install a large area, the PCB board should be put in the same direction, guarantee the PCB board positive+ to positive+, and negative- to negative-. Then connect the PCB board with E-type gaskets and lock with screws, Maximum 10 pcs per circuit, more than 10 pcs pls divide them in another one circuit.

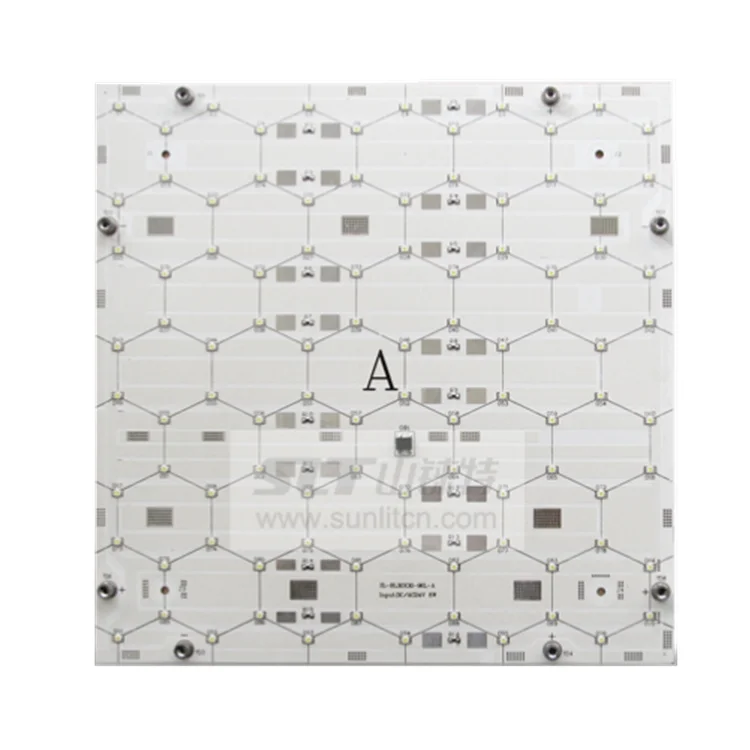

6. Input voltage of every PCB board is DC24V, and can’t input AC220V directly. The power of 30x30cm board is 8W, PLS noted that connect input DC24V + of power supply with PCB board+, and connect input DC24V- of power supply with PCB board - , reversed connection is very dangerous and not allowed..

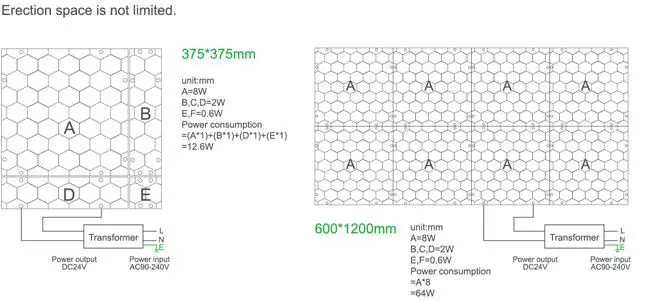

7. When install a large area, pls pay attention the maximum power of the power supply and uniform distribution of each circuit. EX.150W 24V power supply can supply maximum 120W light, .

More detail about installation pls feel free to contact with us.
