5R42 stepper motor driver

The 5R42 digital 3-phase stepper drive is based on TI's 32-bit DSP platform and integrated with the micro-stepping technology and the patented five-phase demodulation algorithm. With the fetures of low resonance at low speed, small torque ripple and high precision, It allows the 5-phase stepper motor to deliver full performance benefits.



Specification
♦ Pulse mode: monopulse/double-pulse/orthogonal pulse
♦ Signal level: 5V; serial resistance not necessary for the application of PLC
♦ Power supply: 24-36V DC;
♦ Typical application: dispenser, soldering tin machine, carving machine, laser cutting machine, 3D printer

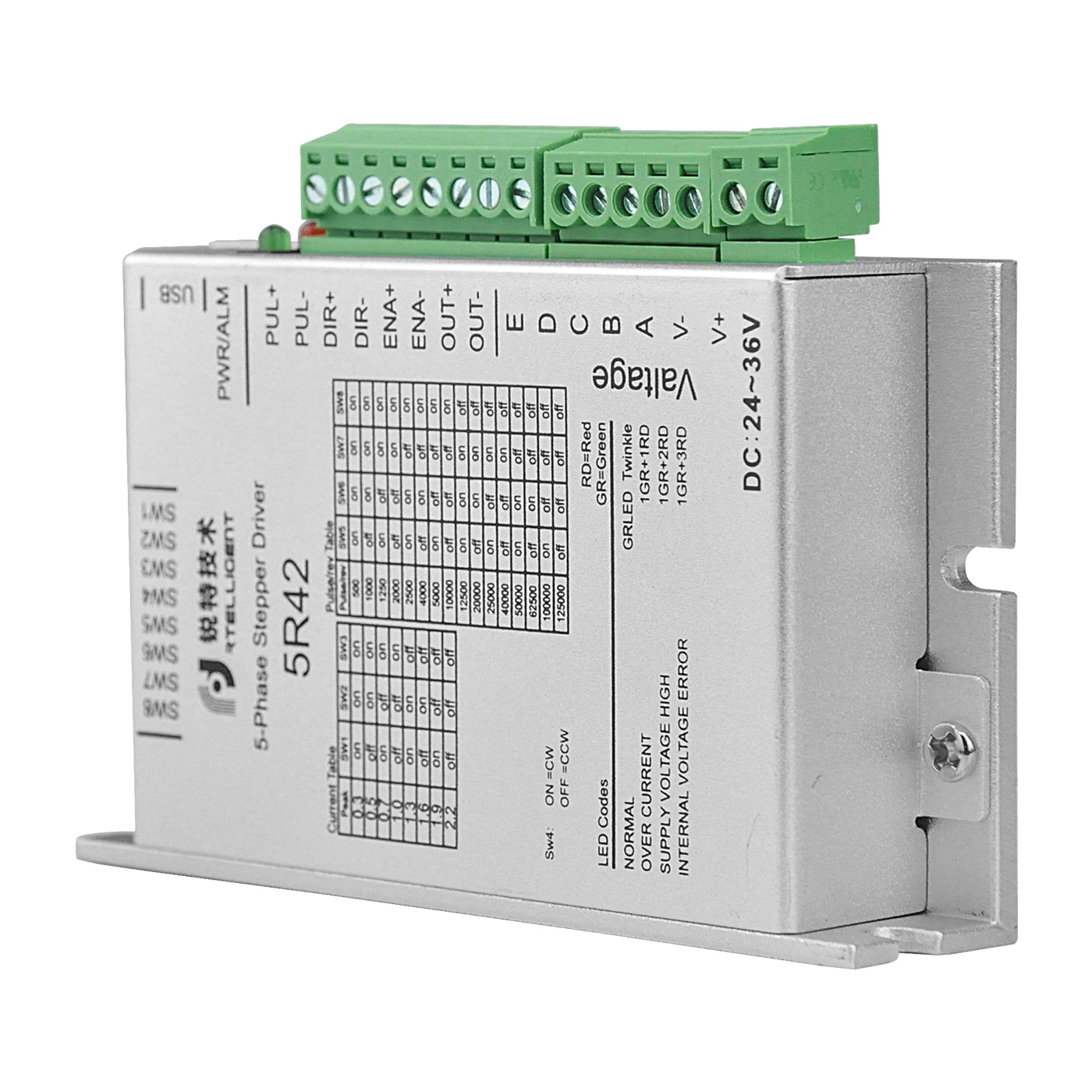

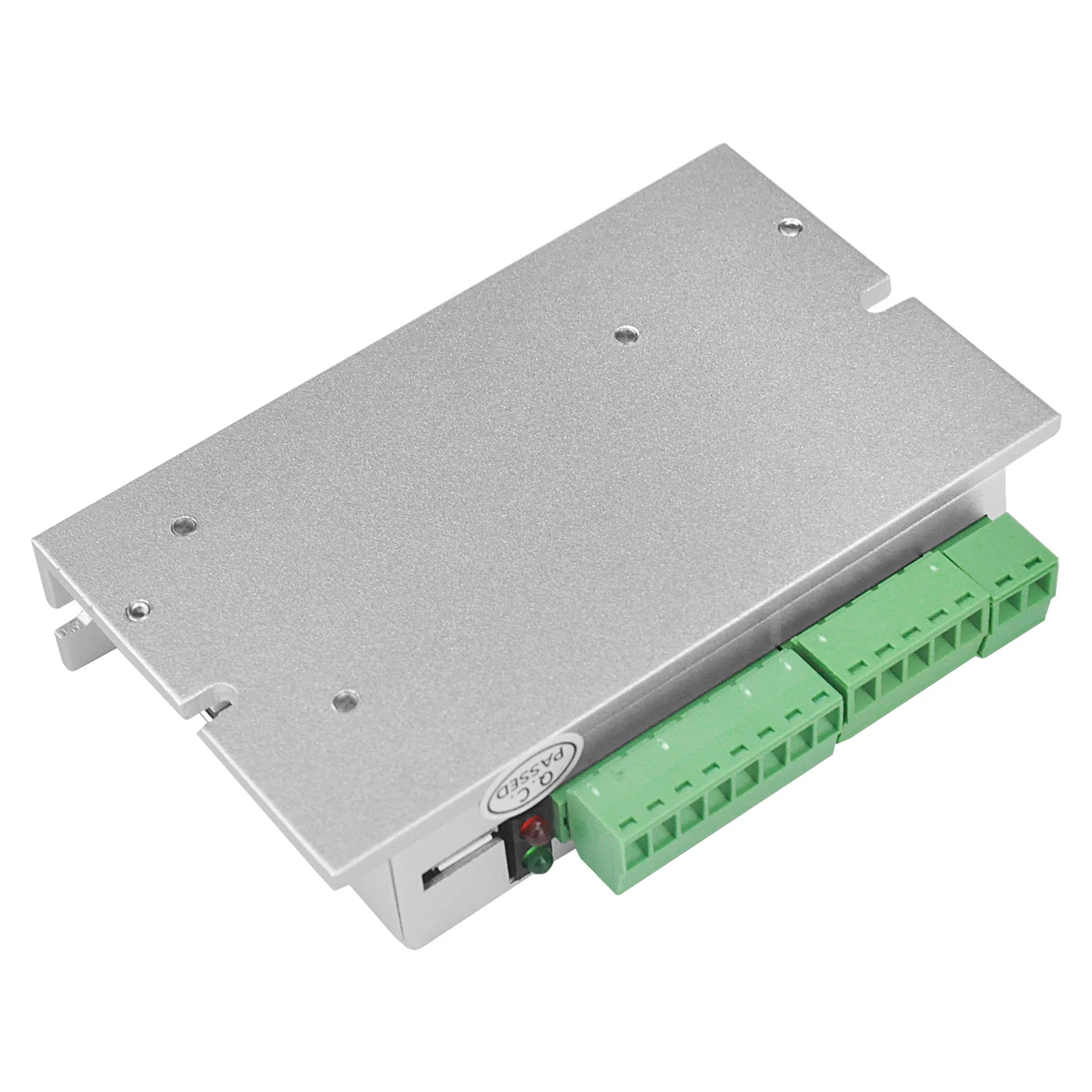

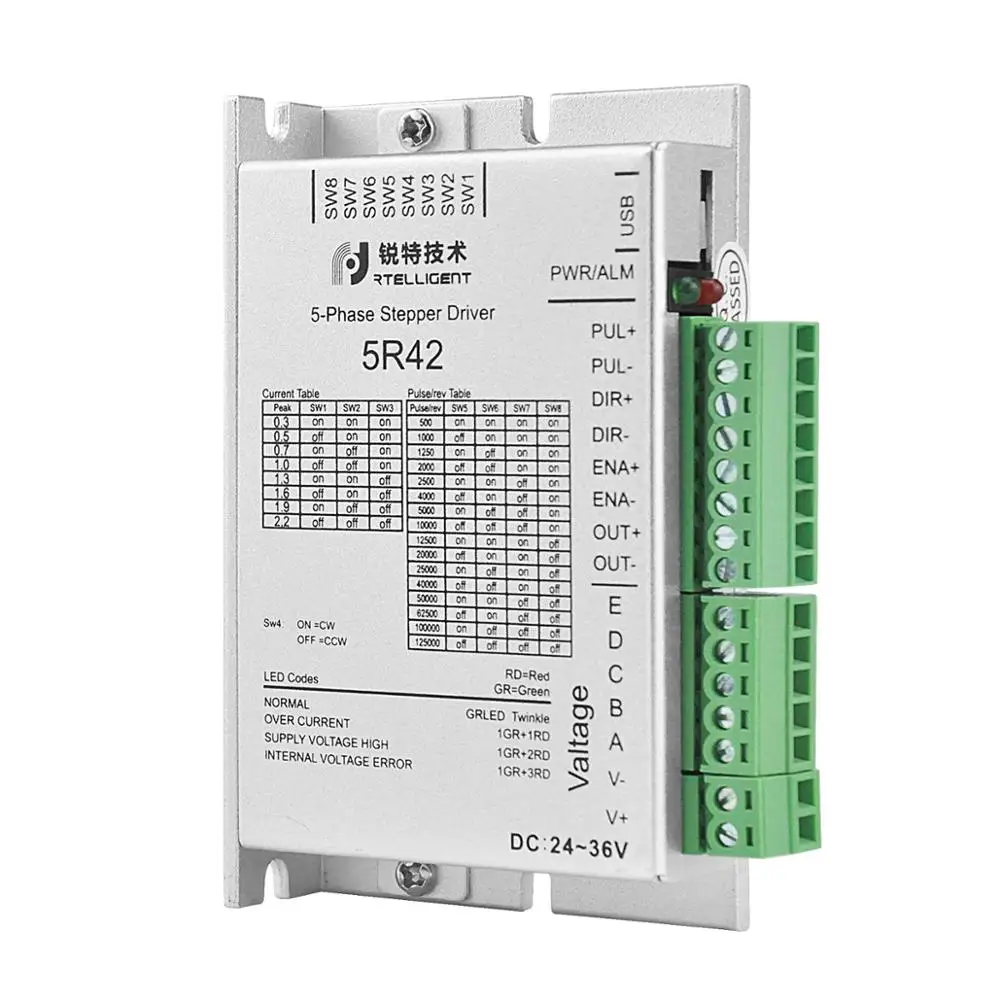

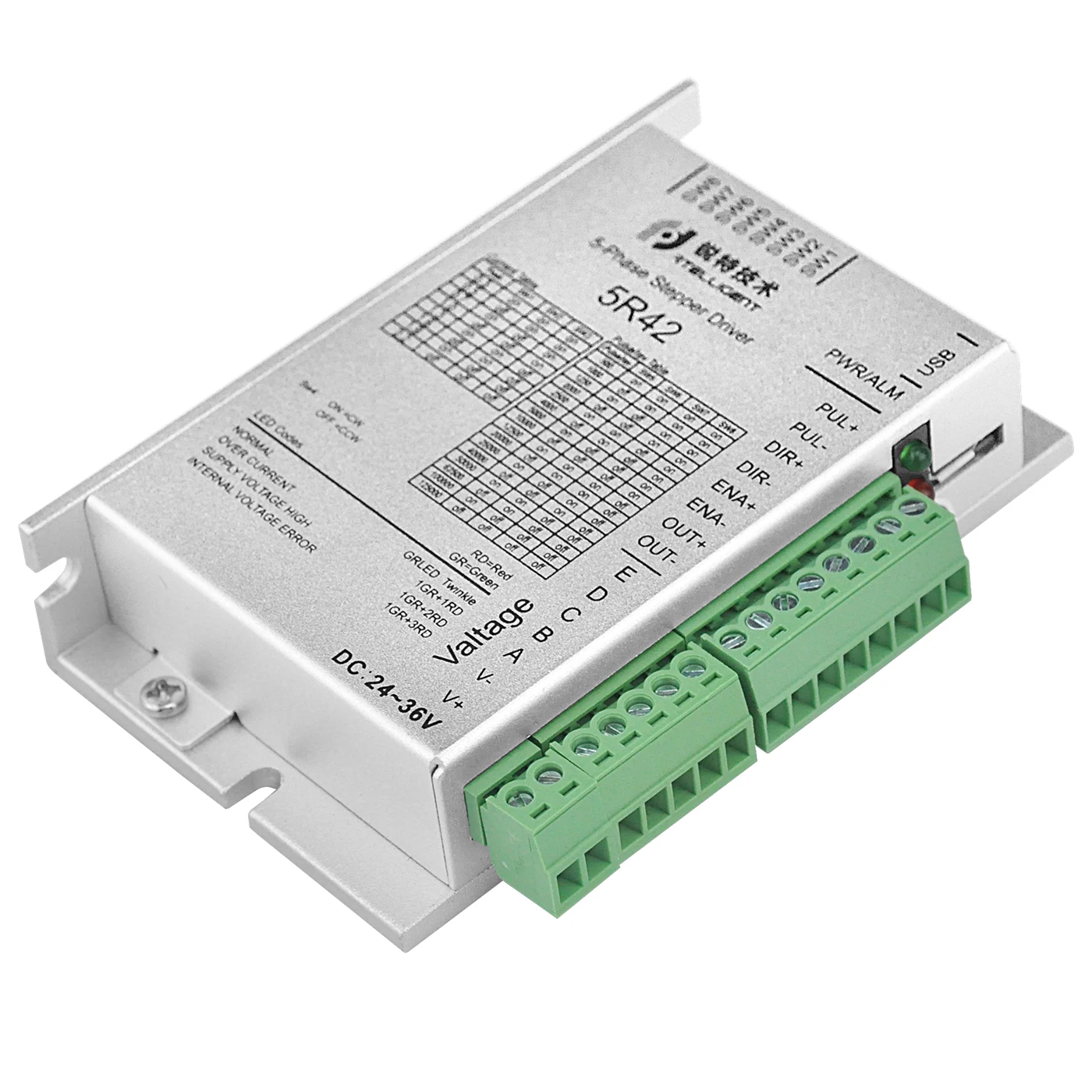

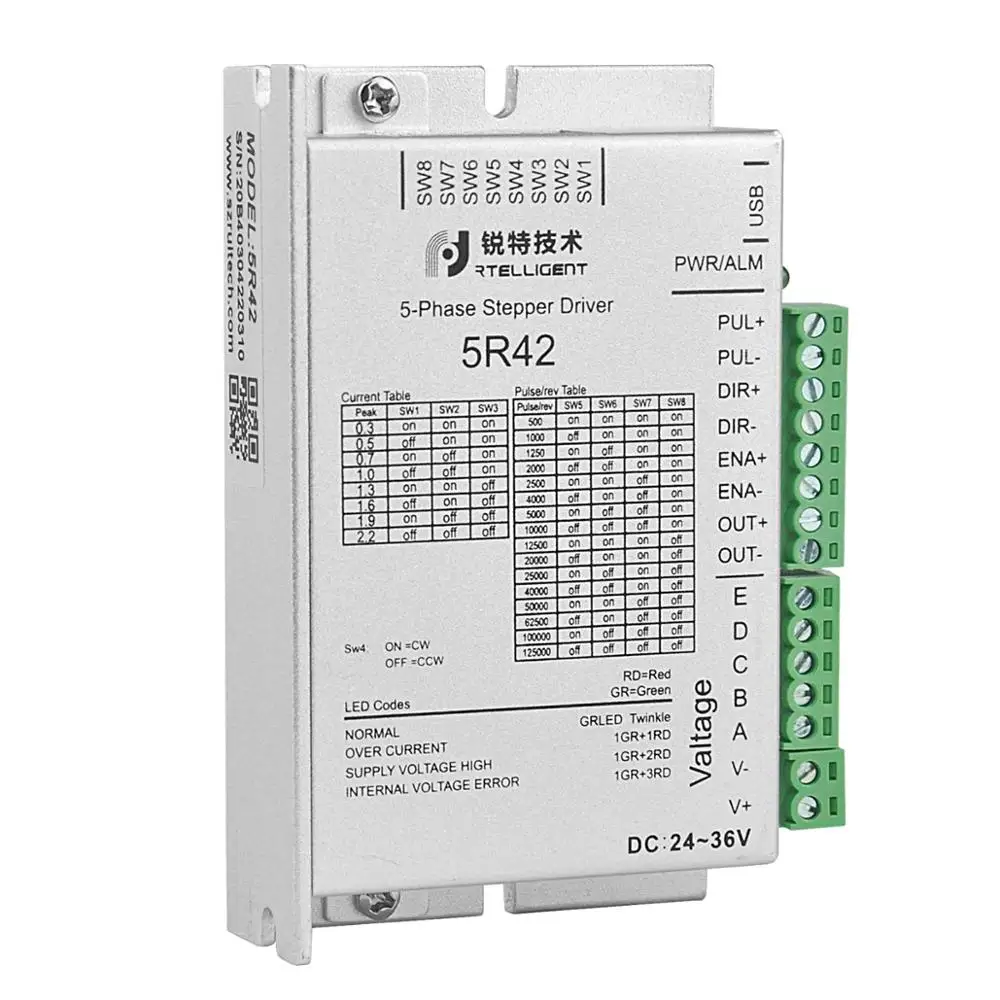

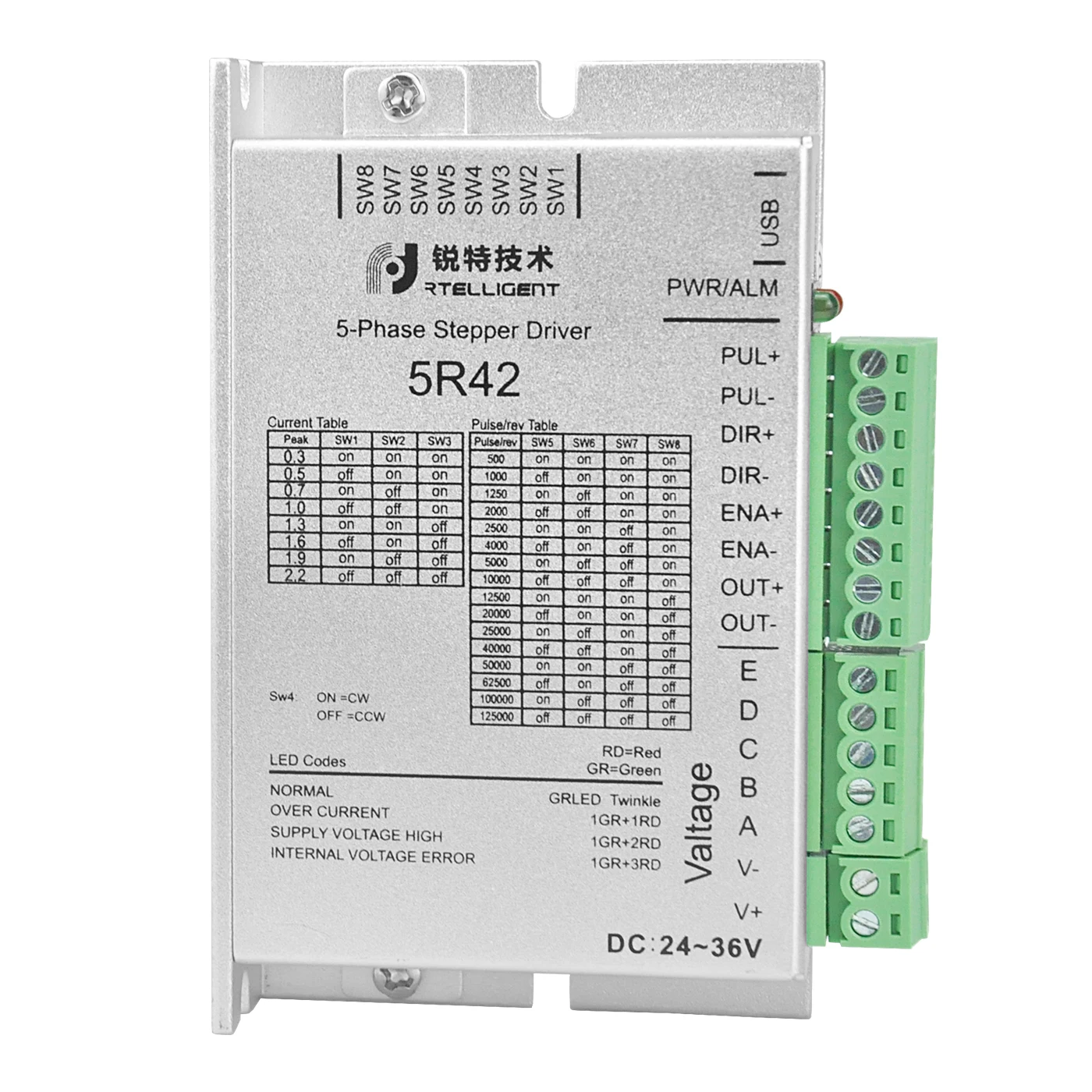

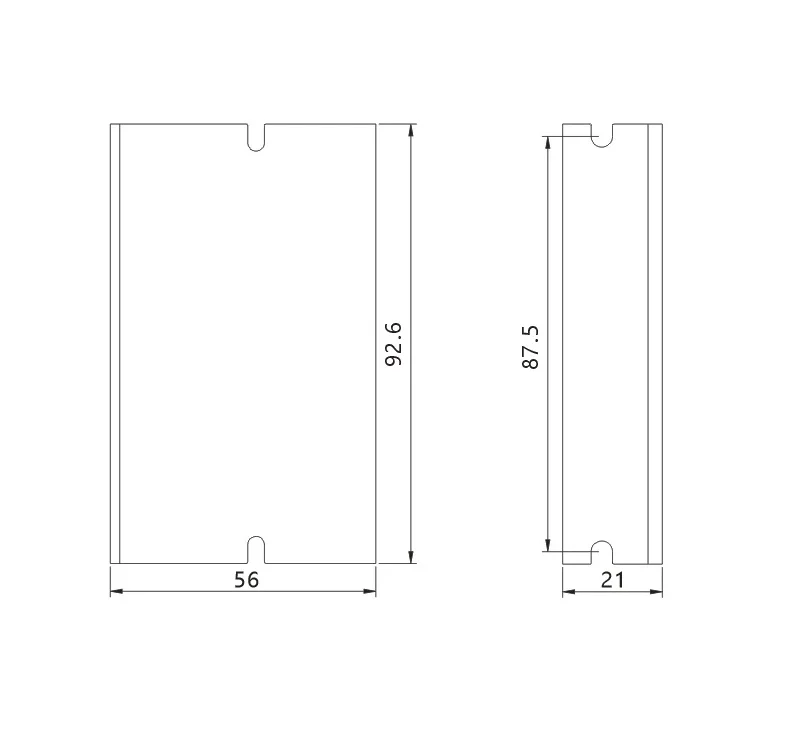

Detailed Images




Function
Description of operations
Setting of micro-stepping level number
SW5-SW8, the four DIP switches, are used to select the 16 micro-stepping
levels in total. Please select correct microstepping level according to the
drive panel and ensure that the drive does not act during the setting.
Output current setting
SW1-SW3, the three DIP switches, are used to select the 8 output
current levels in total. Please select correct current division according
to the drive panel and ensure that the drive does not act during the setting.
Function setting
SW4 is used to change the initial running direction of the motor
Signal interface
PUL+ and PUL- are the positive and negative terminals of control pulse
signal respectively; DIR+ and DIR- the positive and negative terminals of
direction signal;and OUT+ and OUT - output signals for A.
Motor interface
A. B, C, D, E correspond to the motor five-phase winding wire, and the motor ABCD corresponds to the wiring.
Power interface
DC power supply; 24-36VDC of operating voltage recommended for 5R42;
and power greater than 150W.
Indicator
The drive has two indicators: the green one, a power indicator and twinkle
upon the power up of drive; the red one, a fault indicator and twinkle in
case of overvoltage and overcurrent. The red indicator goes off only when
the fault is removed. The fault of drive can only be removed when the drive
is powered on and enabled again.
