Door and window glass machine factory supply automatic glass loading machine glass mounting equipment

After-sales Service

Provided

Online support ,Field installation, commissioning and training,

Video technical support

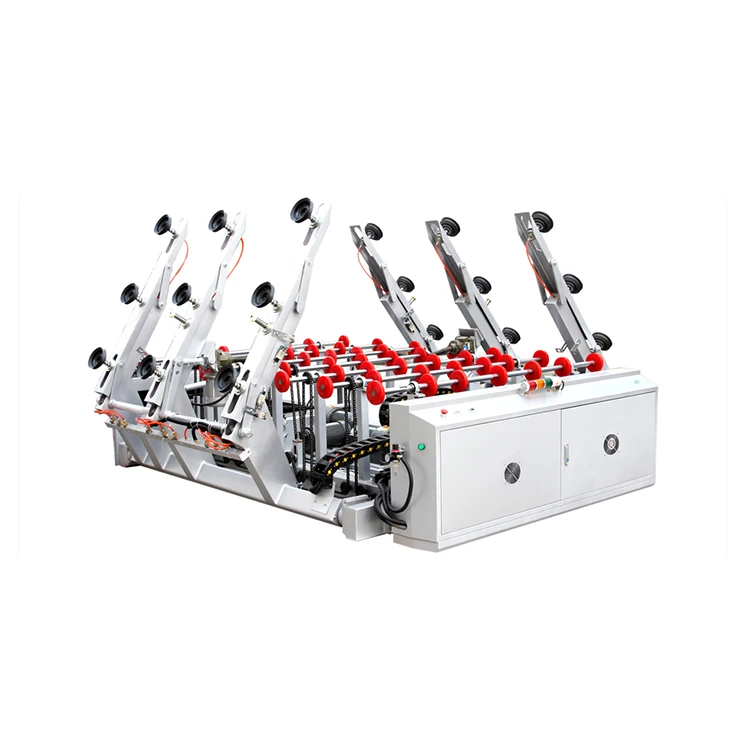

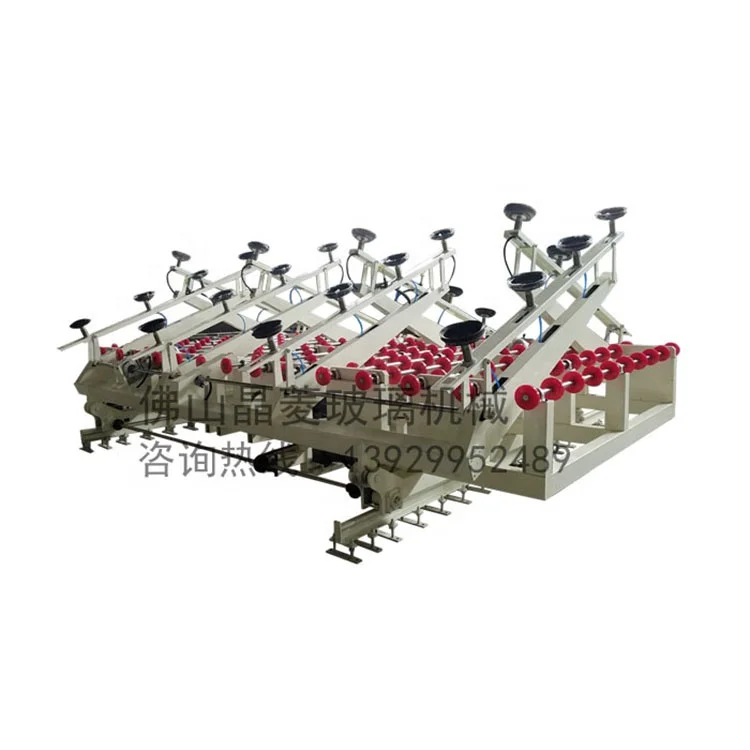

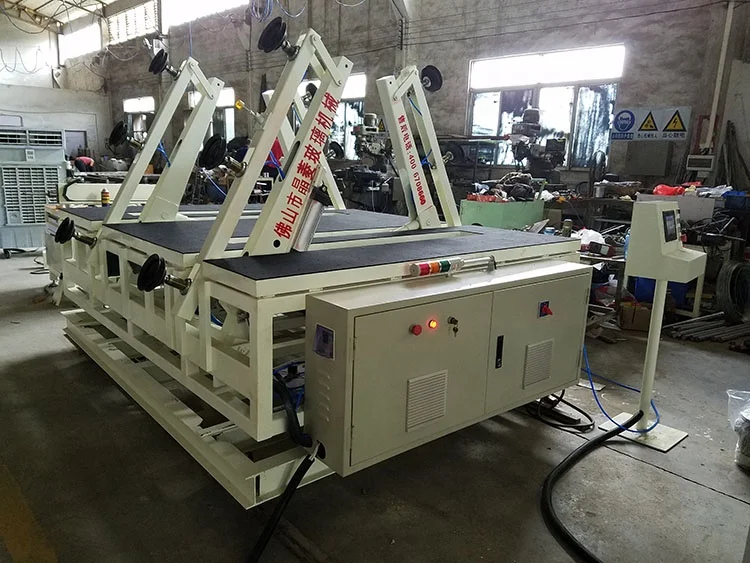

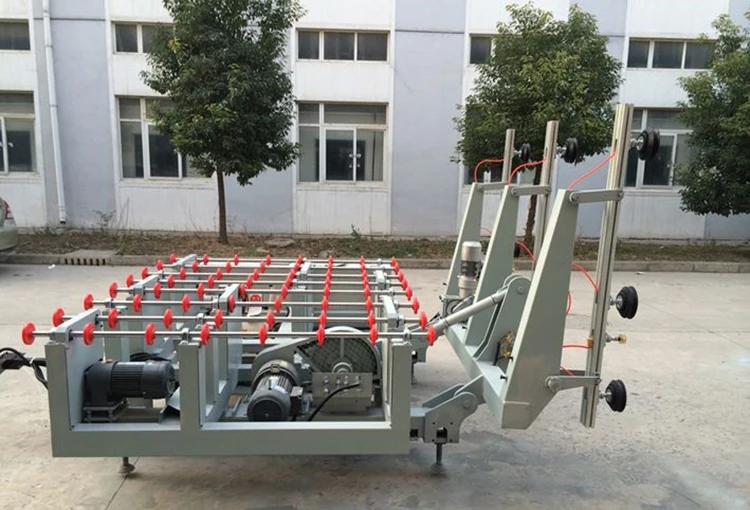

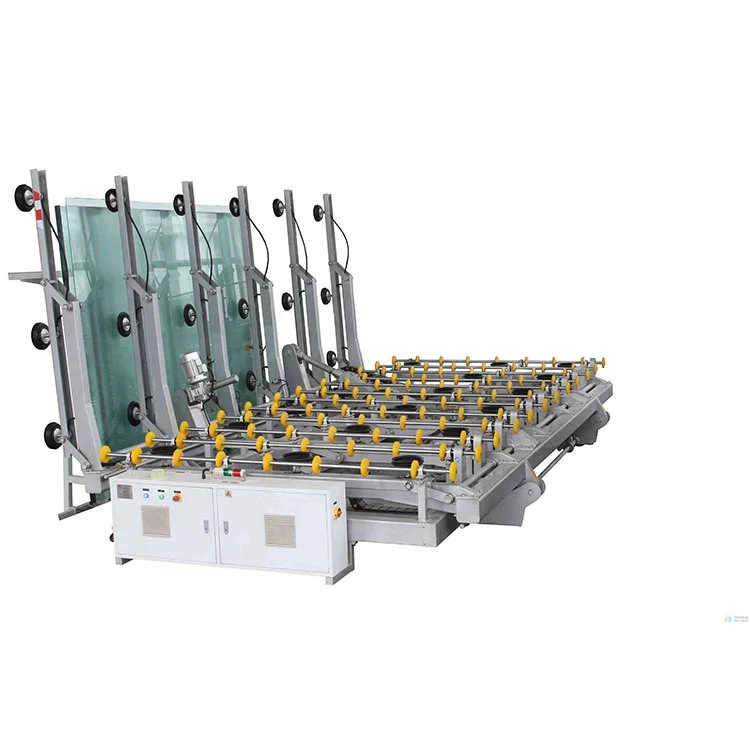

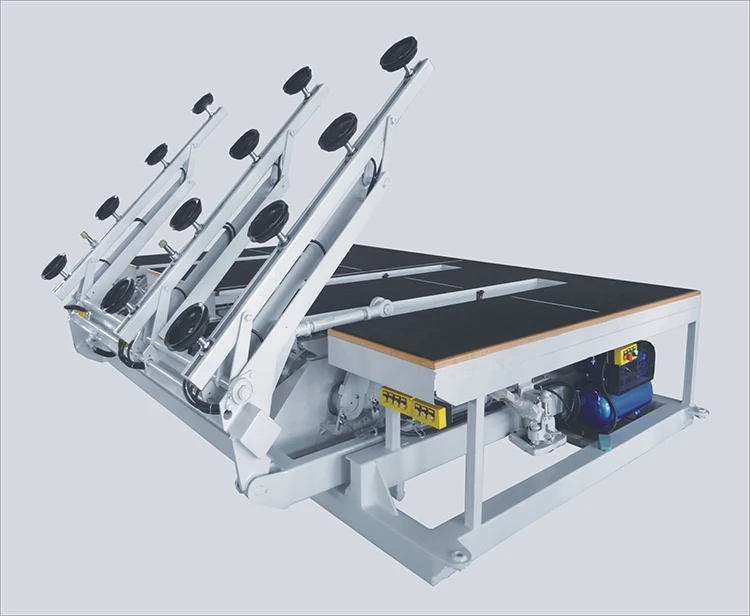

The equipment consists of six parts: the moving mechanism, the switching arm

structure of the sucker, the transmission structure of the sheet, the mechanical

switching lifting mechanism, the vacuum system and the wireless remote control

electrical control system. The glass sheet is automatically turned from the vertical

direction to the horizontal position and transmitted to the required worktable according

to the signal.
The whole machine adopts full automatic centralized control and humanized design

and control. The original glass to be cut is placed on one or both sides of the equipment.

The direction/number of glass sheets is selected by the operator

(Note: the position/number of sheets/automatic switching has reached continuous

operation), and the whole process of film-taking is automatically completed by PLC

control. Manual mode can also be selected for glass slicing/placing.

The whole set of motion is automatically completed from the flip of the film taking

to the completion of the film feeding. The whole machine is reasonable in design,

simple in operation, sensitive and reliable in action. Hydraulic system is used to

complete the overturn of the sucker arm. Reliable vacuum system sucker has the

function of slow positioning and high speed feeding, accurate positioning and fast

feeding. It can be used with a variety of foreign automatic cutting machines, laminated

glass production line, glazed glass production line, etc. instead of manual flipping, to

improve efficiency, safety and reliability. This series of products are divided into

single-side single-station, double-side single-station, single-side multi-station and

double-side multistation models. The thickness of the suction piece ranges from 3 mm

to 25 mm. Customers can choose and order according to their own requirementsMain

technical parameters
Power supply: three-phase four-wire system 380V + 10%, 50HZ + 2%, power: 6KW;
Use environmental conditions: altitude 1000M, ambient

temperature: room temperature - 40 C, relative temperature: 85% indoor use;
Shape size: 4500mm * 2950mm * 900mm;
Processing glass thickness: 3-25 mm;
Upload period: 40-90 seconds adjustable;
Glass weight: 600KG;
Upper position type: single position/duplex position/multi-position; flip arm type:

divided into single-turn/double-turn; (optional)
Frame travel speed: variable frequency adjustable;
The glass conveying speed of the supporting wheel is 30 meters per minute, and the

area of the supporting wheel group is 3000 mm x 2500 mm.
Total: about 2 tons.
Essential information
Mechanical part
1) Overall: square pipe welding.
2) Drive: Use hydraulic system to do motion.
3) Driving optical axle and wheel, etc.: Domestic, transmission movement

under the control of motor.
4) Suction cup and vacuum system: adopt Japanese brand.
Electrical part
1) Voltage 380 V, 50 Hz, equipment with isolation protection device to

prevent damage to interference control components.
The whole control process of the product: computer control, after issuing

instructions, the upper tablet automatically starts the action of taking the

tablet. After adsorbing to the table, it is positioned by the photosensitive

switch and transmitted directly to the cutting table. After laser positioning,

the cutting table is cut.
