Adjustable anti vibration Mount Stud leg Leveler with rubber pad for machine tool

Product Overview

Description



Feature of mounts:

It isolates the vibration and shock of the machine from the floor ,it can also reduce the influences from other machines better parts finishes and high quality from vibration reduction ,it eliminates the noise transferred from the floor or due to the resonance of building .

Machines are stationary on the floor without anchors,it keeps the machine in its position ,therefore the installation cost and time can be greatly saved ,the layout can be easier changed to improve the productivity.Machines can set up on the second floor.

The machine tools level can be large range adjusted easily and fast .

Elastomers is make of Nitrile rubber compound,it can resist oil and refrigerant.

Application :

Metal cutting machines, Metal forming machines, Rubber and plastic machines,Printing machines ,Parking machines ,Food process machines ,Generator and heavy-duty machines.

How to Install:

Place the mounts under the anchor hole of the machine.insert the bolt into the screw hole of mount,and screw it in until it reaches the bearing plate,then adjust the level of machine,finally tighten the nuts .



Data paremeter:



Part No.		Rubber hardness index			Dimensions(mm)		Bolt(mm)	Adjust height(mm)
h-H-SH		shore(A)*3			h	H	M	h
S78 040-15-50		50			40	15	M5*30	5
S78 080-25-50		50			80	25	M10*80	8
080-25-60		60			80	25	M10*80	8
080-25-70		70			80	25	M10*80	8
S78 120-32-50		50			120	32	M12*100	12
120-32-60		60			120	32	M12*100	12
120-32-70		70			120	32	M12*100	12
120-32-80		80			120	32	M12*100	12
S78 160-35-50		50			160	35	M16(M20)*120	12
160-35-60		60			160	35	M16(M20)*120	12
160-35-70		70			160	35	M16(M20)*120	12
160-35-80		80			160	35	M16(M20)*120	12
S78 185-39-60		60			185	39	M20(M16)*160	12
185-39-70		70			185	39	M20(M16)*160	12
185-39-80		80			185	39	M20(M16)*160	12
S78 228-54-60		60			228	54	M24(M20)*1.5*180	12
228-54-70		70			228	54	M24(M20)*1.5*180	12
228-54-80		80			228	54	M24(M20)*1.5*180	12
S78 315-70-70		70			315	70	M30*2*200	12
315-70-80		80			315	70	M30*2*200	12

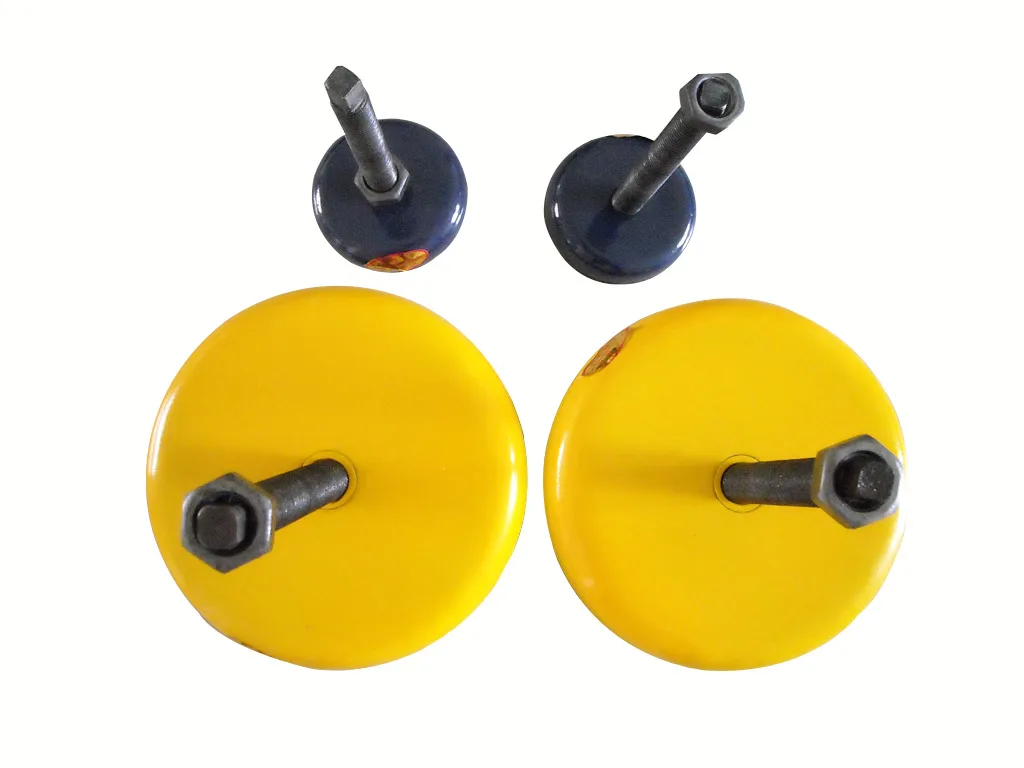

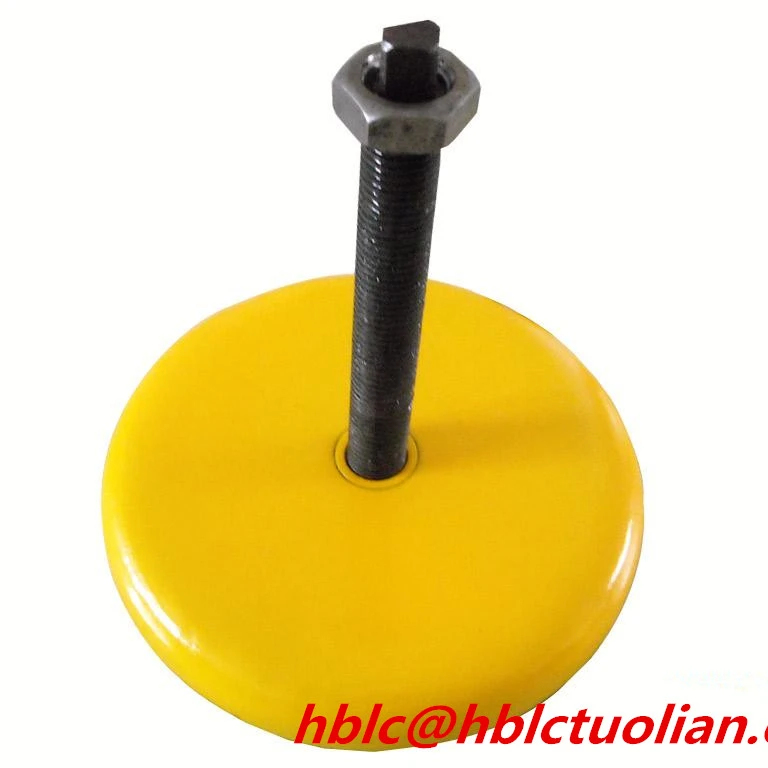

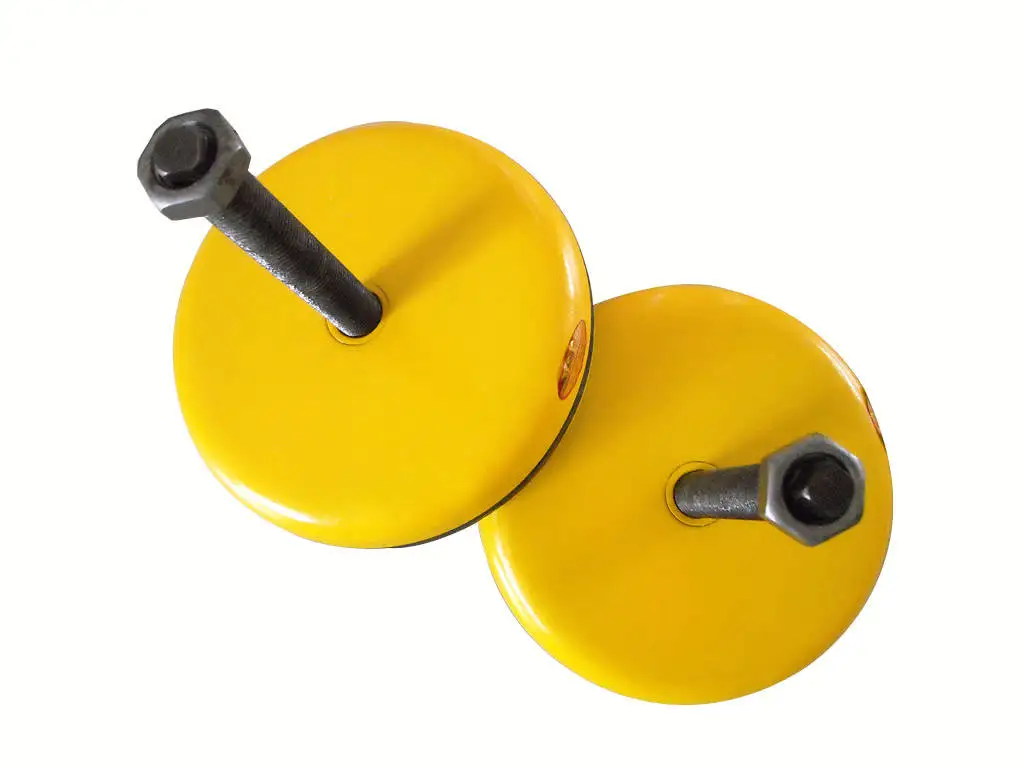

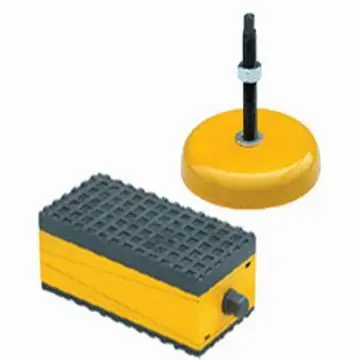

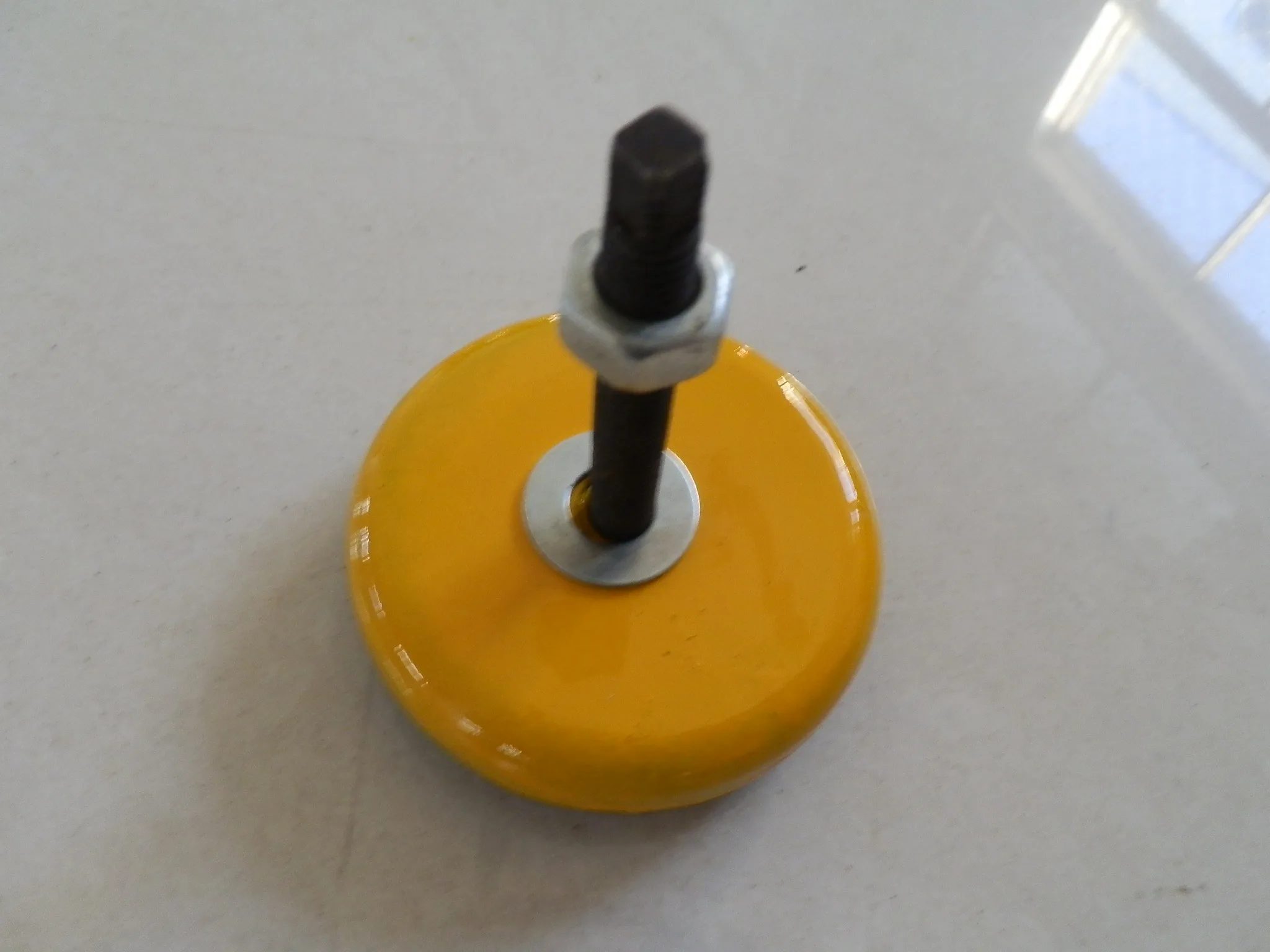

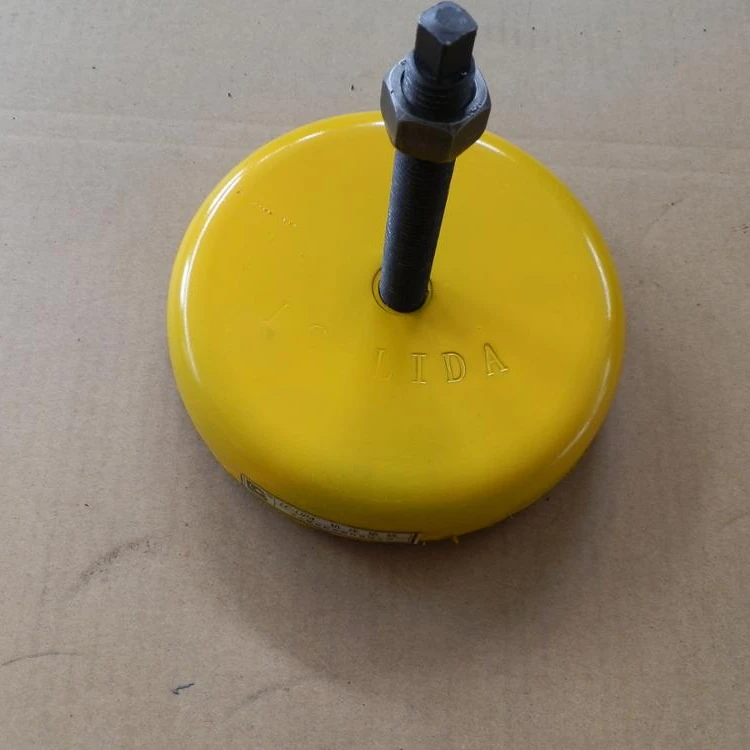

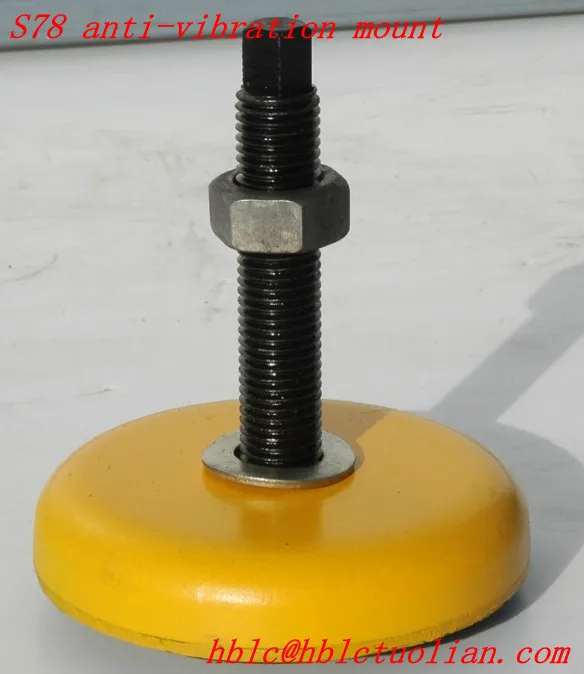

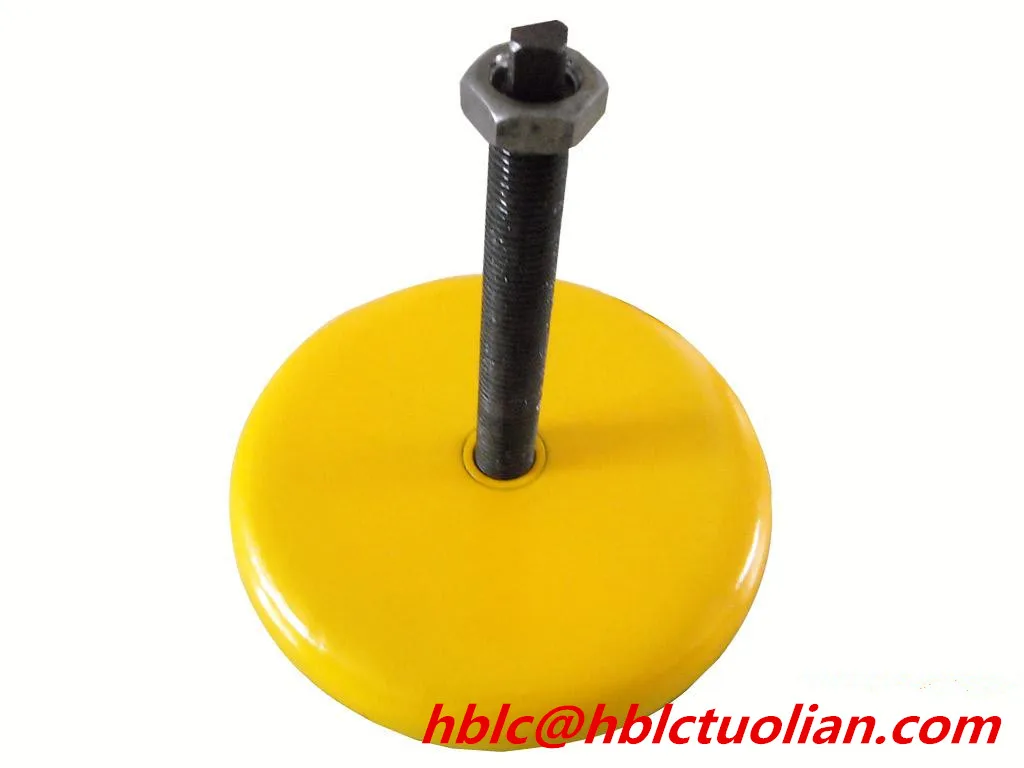

Product Show:
