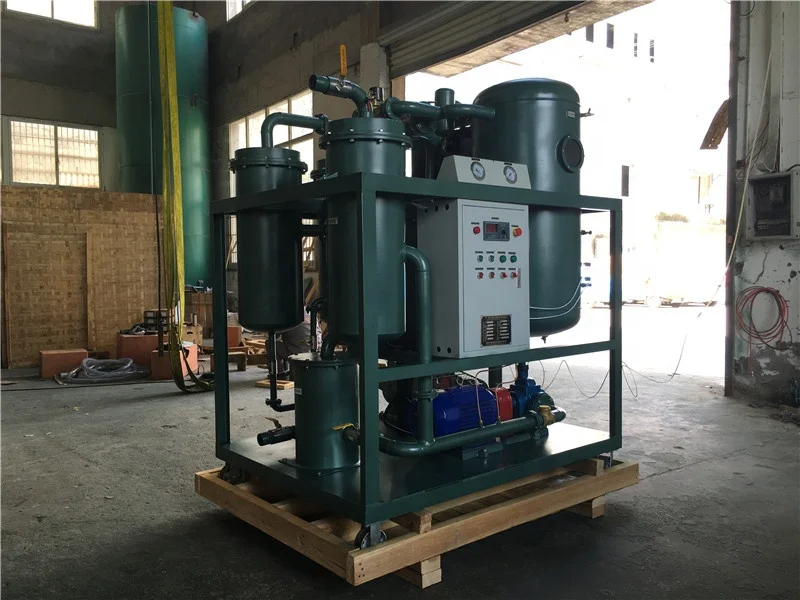

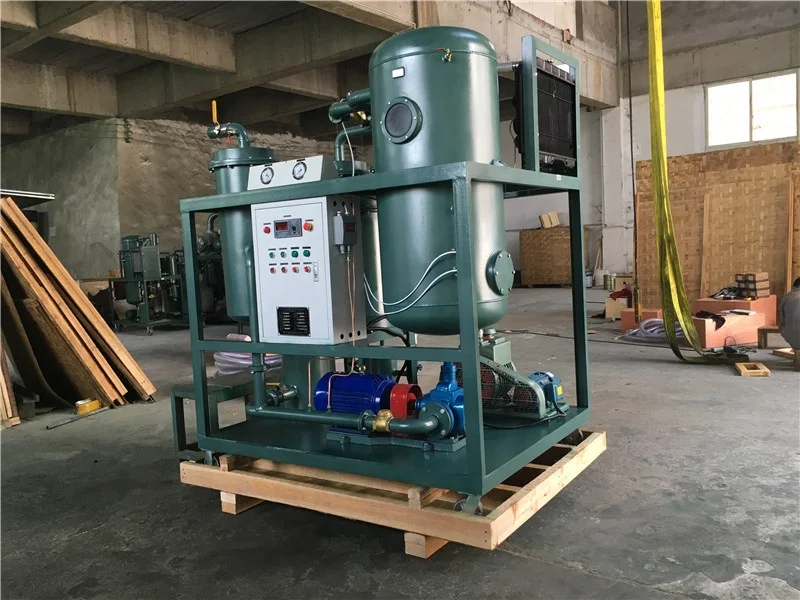

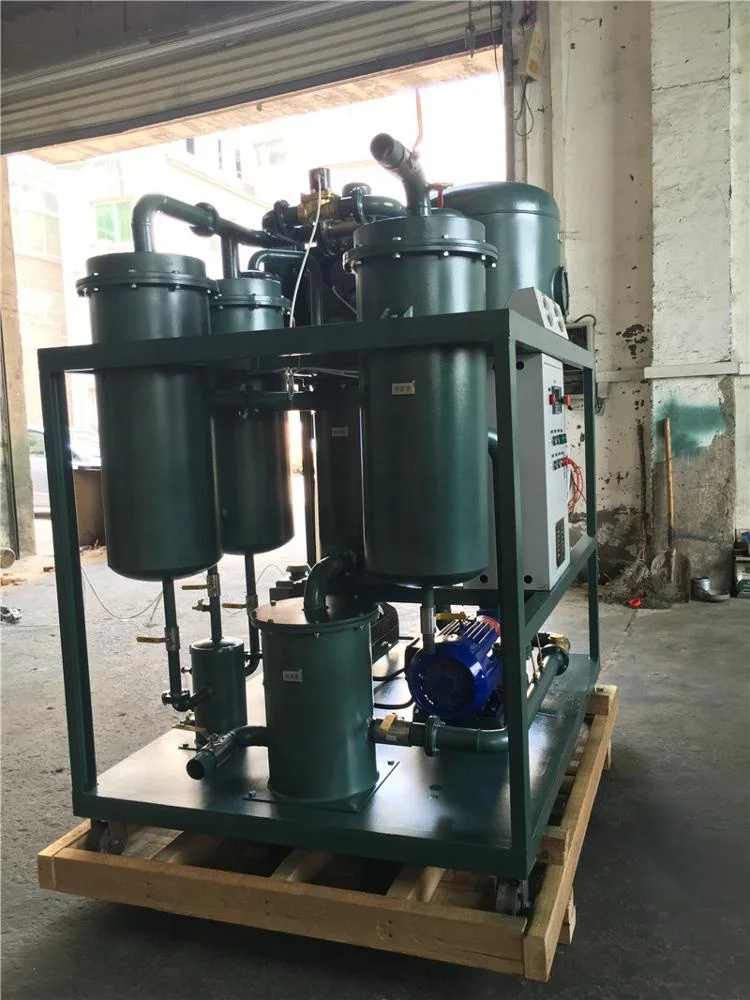

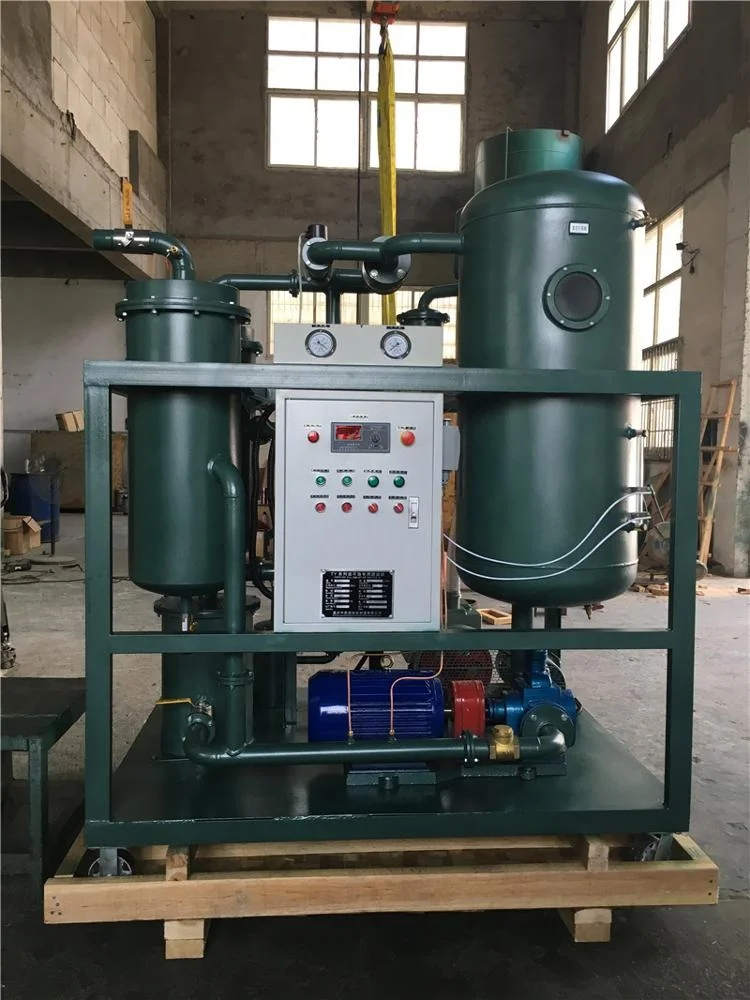

Product Overview

Description

Application:

It is used for treating the unqualified turbine oil, especially the seriously emulsified turbine oil. This product, which can rapidly and effectively remove the water, gas and impurities according to turbine oil’s nature of high water content, easy emulsification and high impurity content. And it make the oil recover the new oil’s nature.

Features:

1. Dewater and break emulsification efficiently. Remove a quantity of water and moisture. As adopt break emulsification, the oil turn to be clear. It used the coalescence and separation technique and Duplex stereo-evaporation technology which has strong ability to break emulsion and remove water from the oil.

2. Precise multi-stage filtration system help removes different kinds of impurities.

Filter impurities efficiently, auto-back flush can remove a quantity of impurities and the precious material can remove the tiny particles instead of the clean device of oil system. The feature can have the serious polluted oil system recover and reach the standard of the turbine oil pollution control standard

3. The machine adopt Carbon fiber infrared heating system which can heating the oil speedy , stable and uniform..

4. Advanced Double- infrared fluid level auto-control system and pressure protection device make operation simple and safe.

5. It can purify any kinds of turbine oil used in steam turbine and water turbine online and onsite.

6. Advanced dielectric condensation cooling system helps cool down air and gases from the flash distillation column so as to extend the service life of vacuum pump, avoiding the inconvenience of water cooling.

7. The machine can also be installed with digital flow meter to calculate and record the value of output oil .(It is optional).



Table 1   TY oil purifier specially for Turbine Oil



Item		Unit	TY-10	TY-20	TY-30	TY-50	TY-80		TY-150	TY-200
Flow rate		L/h	600	1200	1800	3000	4800		9000	12000
Working vacuum degree		Mpa	-0.06  ~ -0.095
Working pressure		Mpa	≤0.3
Running temperature		°C	40 ~ 70(the temperature of turbo machine below 55°C)
Heating power		KW	14	16	18	30	45		55	60
Total power		KW	16	18	20	33	48		61	71
Inlet/outlet caliber		mm	φ25	φ25	φ25	φ32	φ42		φ50	φ50
size	L	mm	1280	1350	1350	100	1500	1500		1600
	W	mm	750	900	950	950	1000	1200		1350
	H	mm	1450	1450	1500	1600	1650	1800		1800
Weight		Kg	320	400	420	450	750		800	900







Table2 Guarantee Data after Purification



Capability item	Data
Moisture	≤80 PPM
Break emulsification value	≤8min (GB/F 7305)
Clean degree	≤6grade (NAS1638)
Filtration fineness	≤ 1μM
Mechanical Impurity	0 (GB/ T 511)

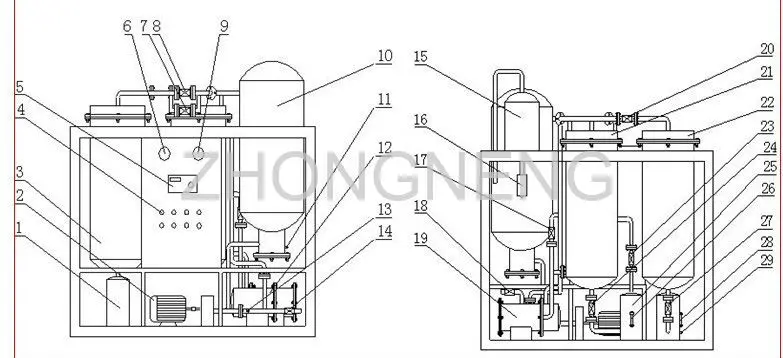

1. Water receive 2. oil pump 3. Fine filter 4. Control button 5. Temperature controller

6. Vacuum gauge 7. Electromagnetism valve 8. Side valve  9. Pressure Gauge

10. Vacuum separator 11. Blow-down valve 12. Vacuum pump 13. sample connection

14. Oil outlet valve 15. Cooler 16. Water receive 17. Cycle valve 18. Oil inlet valve

19. Primary filter 20. Black-washing valve 21. Secondary filter 22. Water separator

23.24. Pipe valve 25. Water receiver 26. Double-infrared oil level controller 27.28. Pipe valve

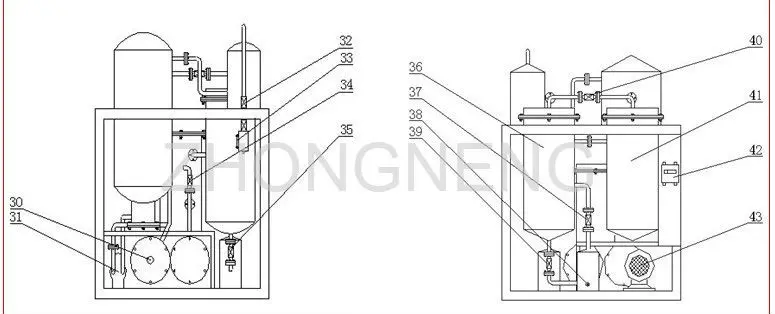

29. Blow-down valve 30. Fine filter 32. vent valve 33. Water receiver 34. Cycle valve

35. Pipe valve 36. Water separator 37. Pipe valve 38. Blow-down valve 39. Pipe valve

40. Pipe valve 41. Secondary filter. 42. Pressure Controller  43. Oil Pump
