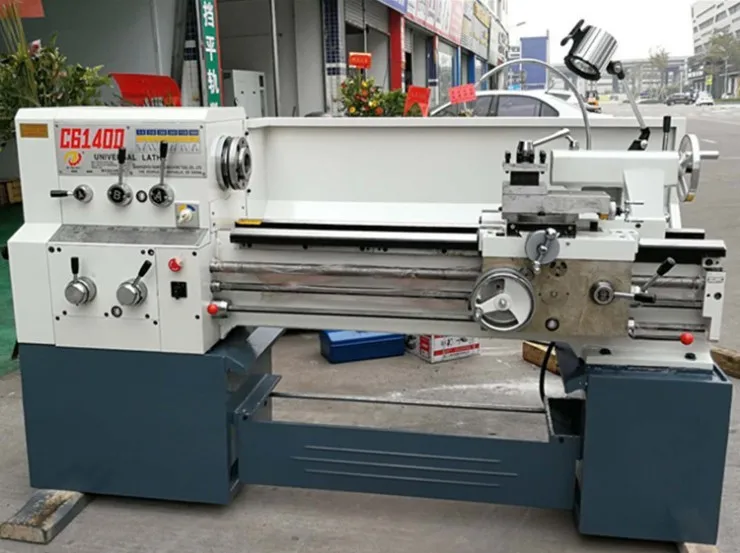

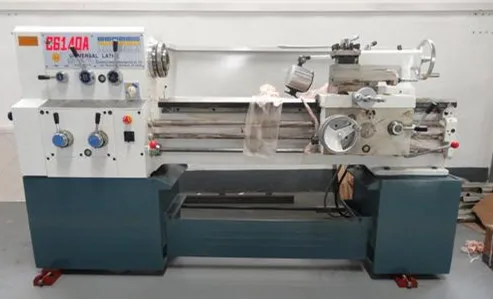

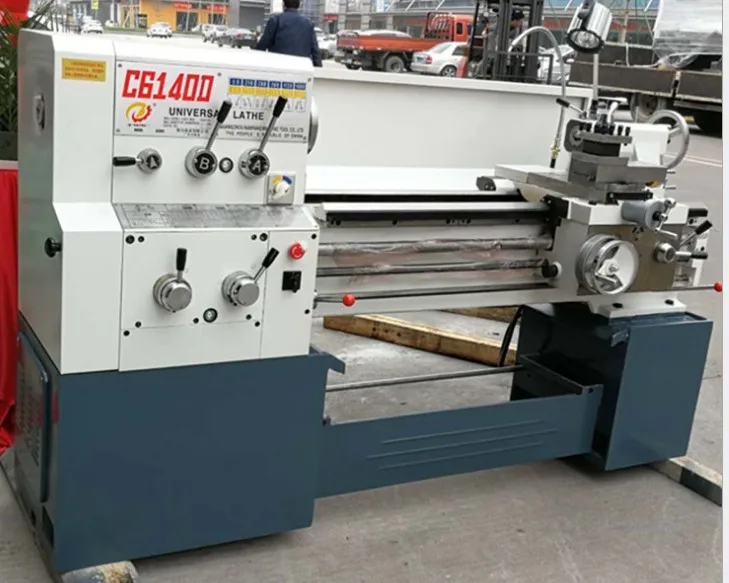

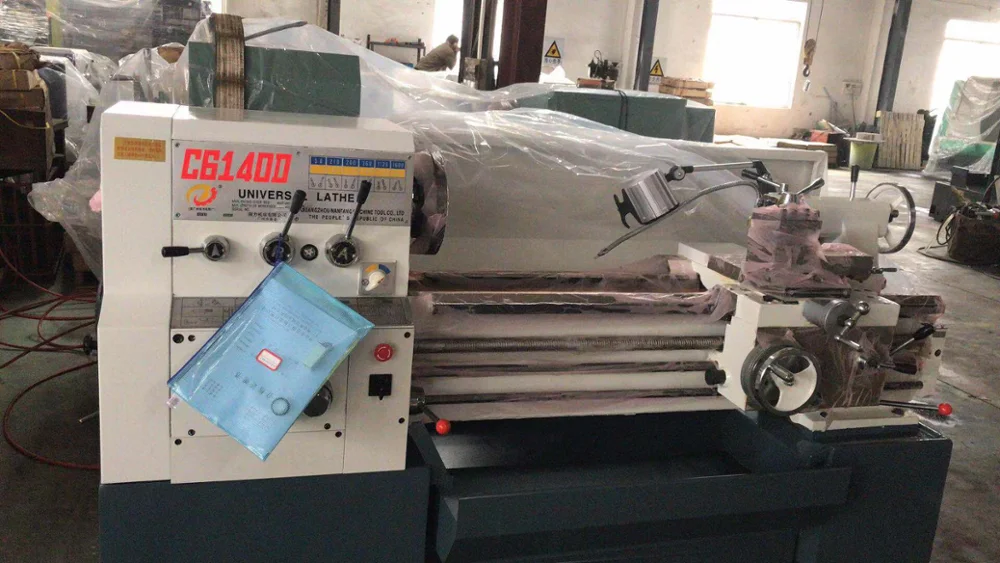

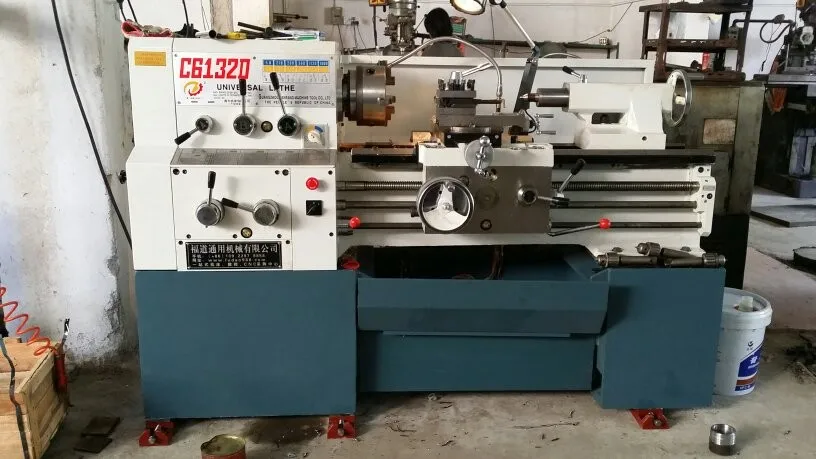

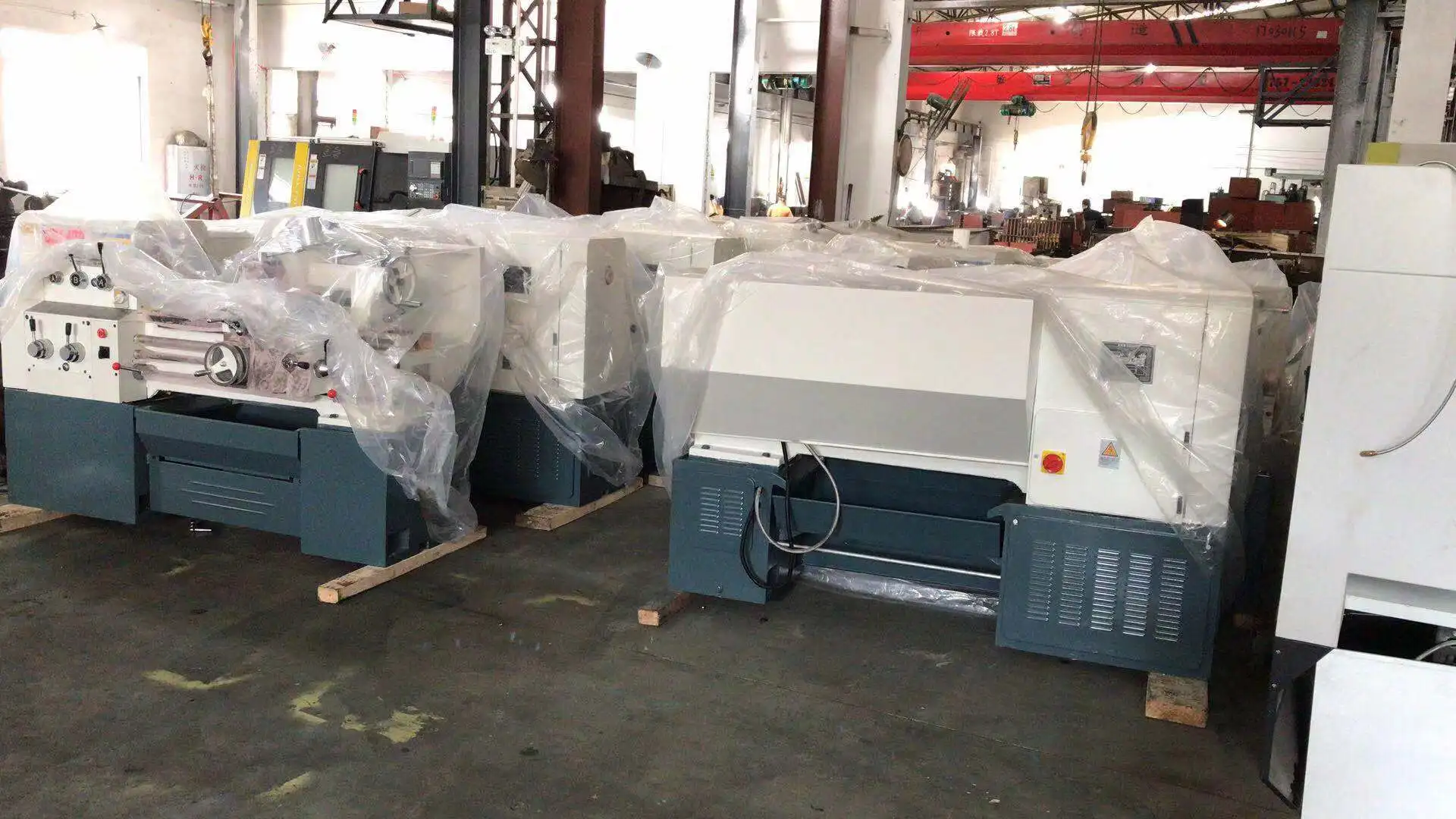

High Quality Universal Manual Metal Bench Lathe Machine C6132D

Share on (62156098025):


Price:

Quantity:


Product Overview

Description


Product Description
\t
                                                                                  Universal Lathe
\t
\t
\t

Machine
\t
Model
\t
C6132D
\t
C6232D
\t
C6140D
\t
C6240D
\t
Center height
\t
175mm
\t
202 mm
\t
Max. swing over bed
\t
350 mm
\t
400 mm
\t
\t
Max.travel of tool post
\t
500mm  750mm  1000mm  1250mm
\t
Max. swing over  tool post
\t
400mm 650mm 900mm 1150mm
\t
Max. swing over gop
\t
\t
520mm
\t
\t
580mm
\t
Valid  length of gap
\t
\t
200mm
\t
\t
200mm
\t
Dia of bar stock
\t
45mm
\t
Spindle
\t
Spindle Thru-hole Dia.
\t
46mm
\t
Spindle taper
\t
MT6
\t
Spindle speed 50Hz (60Hz)
\t
25-1600r/min 12 step
\t
Tool post
\t
Max. transverse travel of tool post
\t
240mm
\t
Max. Travel of top slide
\t
140mmm
\t
Vertical scale
\t
0.5mm/scale
\t
\t
Cross slide scale
\t
0.05mm/scale
\t
Top slide scale
\t
0.05mm/scale
\t
Distance from spindle to tool
\t
22mm
\t
27mm
\t
Max. size of tool shank
\t
20*20 mm
\t
25*20mm
\t
Long feed
\t
0.04-2.16 mm/r
\t
Cross feed
\t
0.02-1.08mm/r
\t
Max. distanse from spindle to tool post side
\t
205 mm
\t
Tail-stock
\t
Top sleeve taper
\t
MT4
\t
Max. centre sleeve
\t
13mm
\t
Screw Thread
\t
Metric
\t
0.45-20mm/r
\t
British
\t
80-13/4n/1
\t
Module
\t
0.25-10mm
\t
Diametral pitch
\t
160-31/2DP
\t
Motor
\t
Main motor
\t
YD132M-8/4
\t
Cooling pump motor
\t
AYB-20TH 0.115 kW
\t
Dimension
\t
distance between centres 500mm
\t
1700*900*1200mm
\t
1700*900*1250mm
\t
750mm
\t
1950*900*1200mm
\t
1950*900*1250mm
\t
1000mm
\t
2150*900*1200mm
\t
2150*900*12
50mm
\t
Weight
\t
distance between centres 500
\t
1200 kg
\t
1250 kg
\t
750mm
\t
1300 kg
\t
1350 kg
\t
1000mm
\t
1400kg
\t
1450 kg
\t
Belt
\t
Belt type of main drive belt
\t
A-1900mm
\t
A-1950mm

Main Features

1) The plane bearing of spindle from Japan NSK

2) The belt-drive bearing from Japan NSK

3)  low noise of spindle box gear (the gear is grinded by CNC worm gearr grinding machine)

4) The hardening of machine bed is above HRC 52C°

5) The lighting is quartz lamp from Taiwan

6) Main motor is imported

7) Rail guideway is made by rial grinding machine of Japan's fuji which is high accuracy.

8) Box is prosessed by Taiwan's CNC machine center

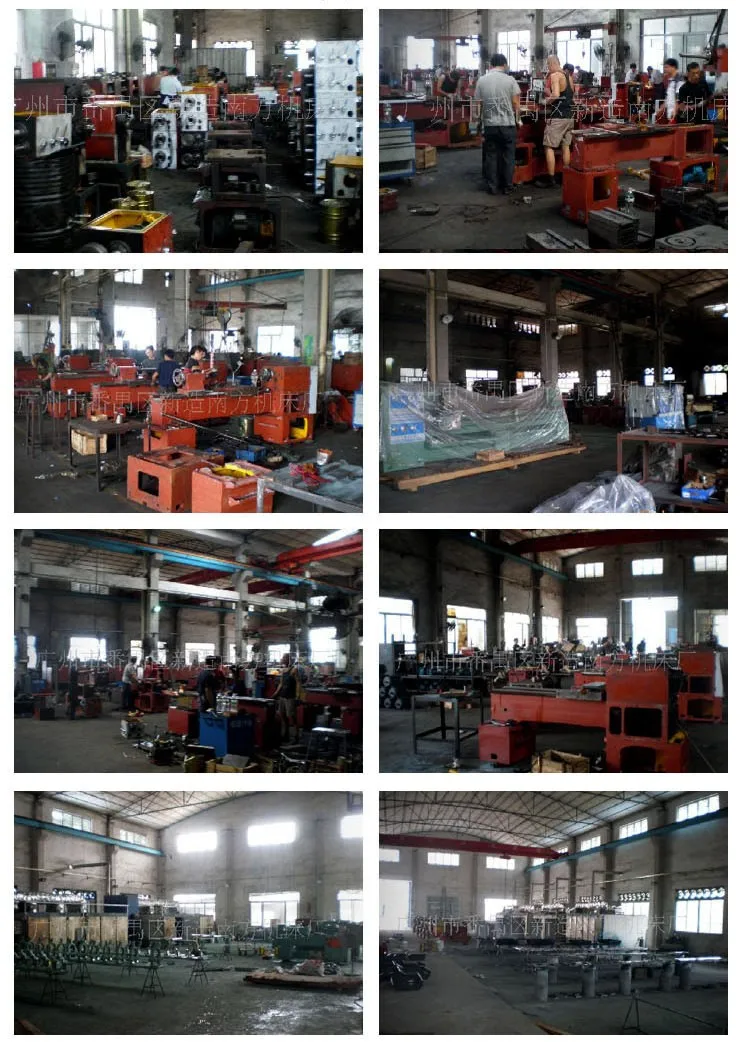

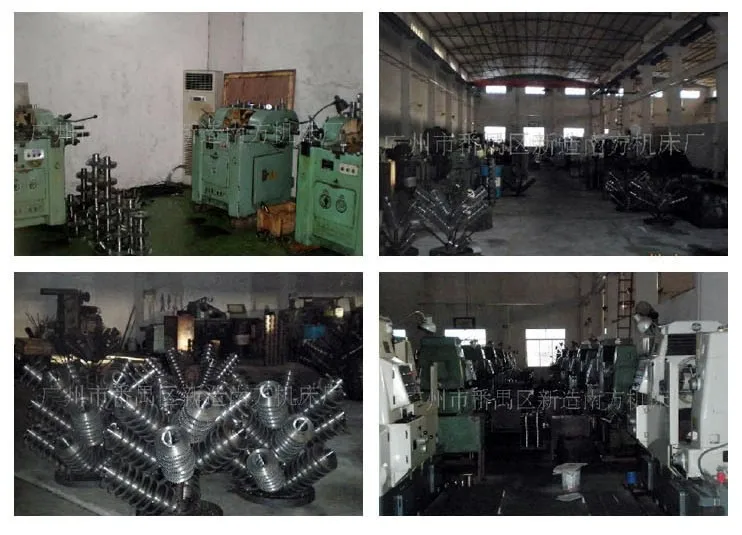

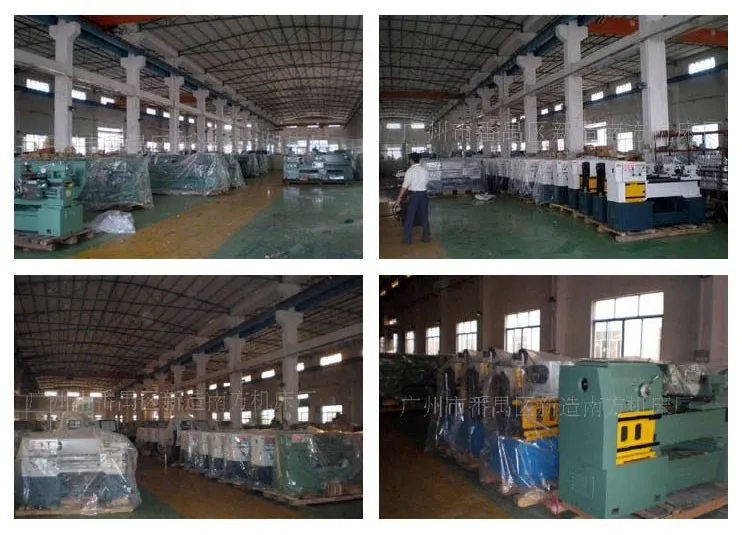

Factory Images

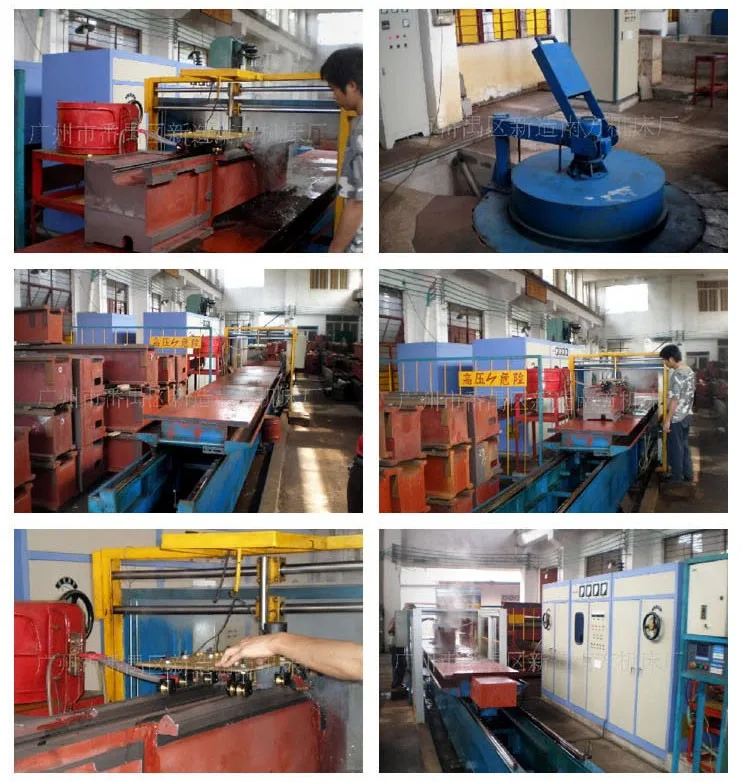

Prosessing

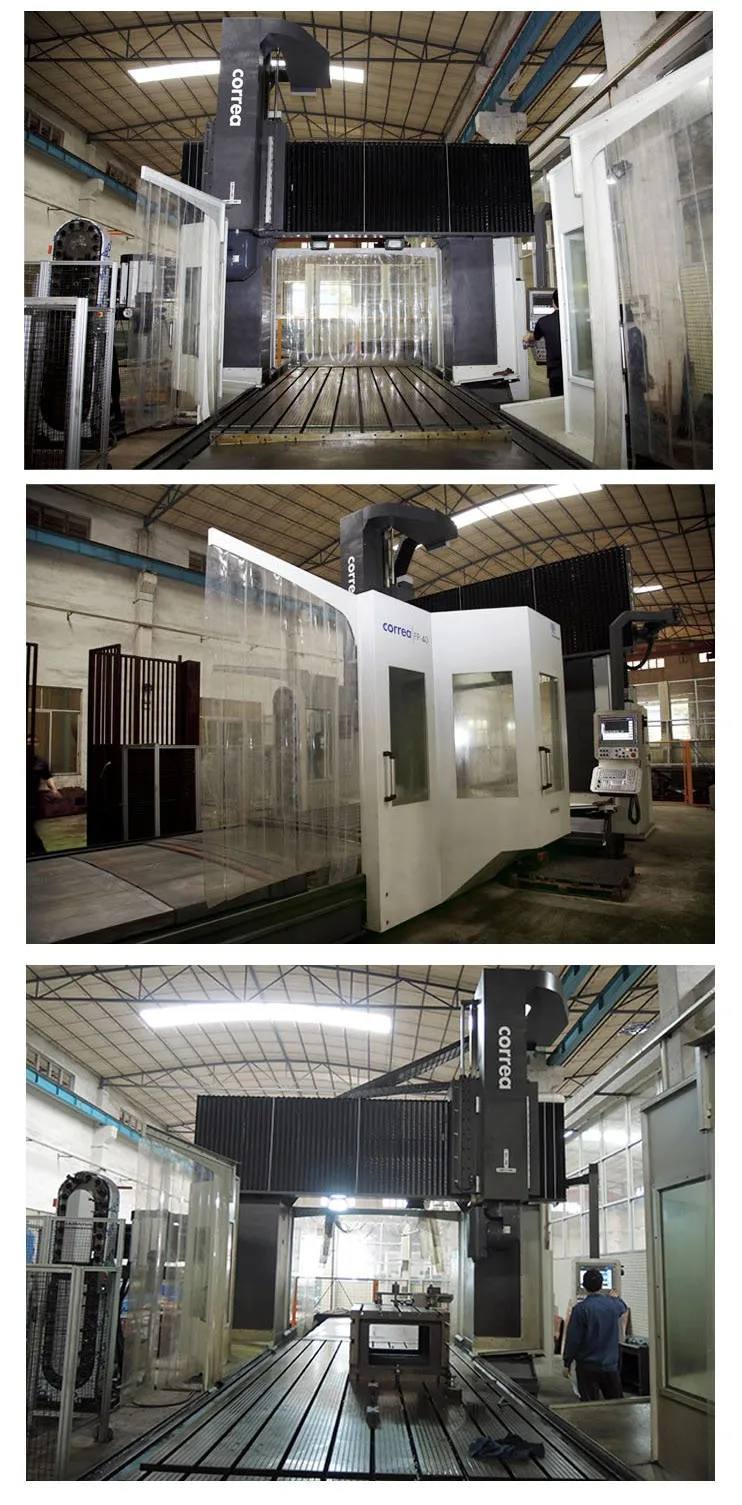

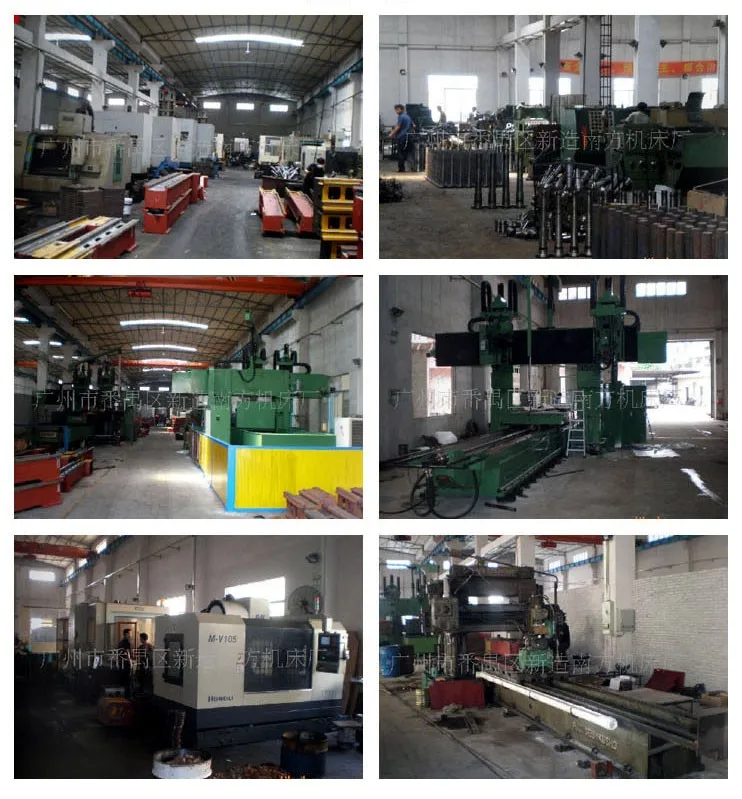

Processing machine
