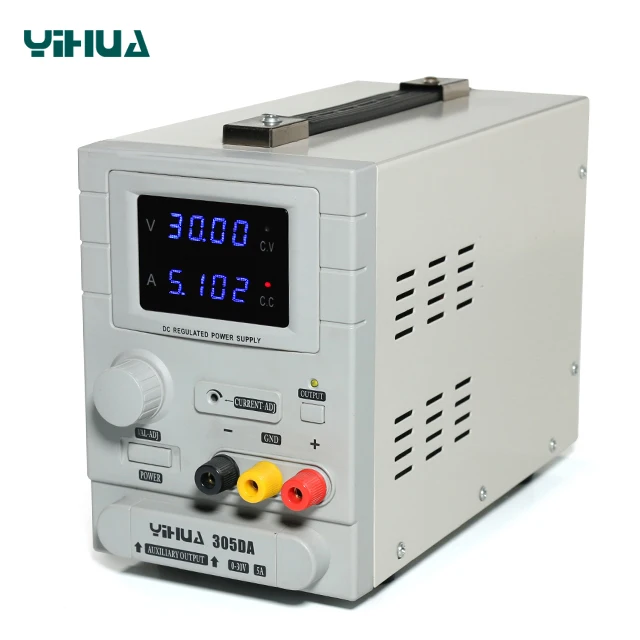

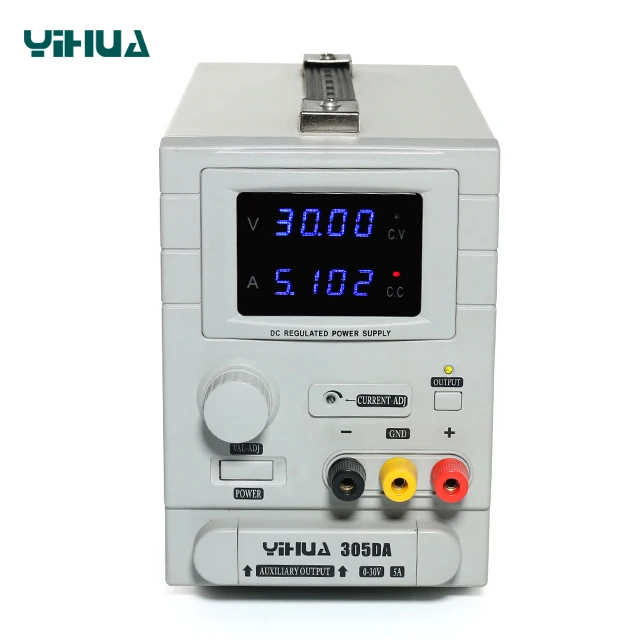

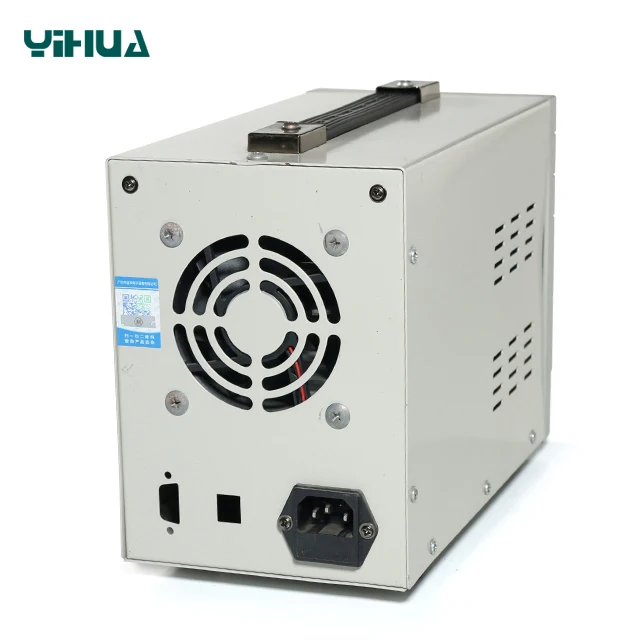

YIHUA 305DA 30V 5A variable DC regulated power supply

Product Overview

Description

Feature:

1.This model has compact design with SMT construction.

2.This unit now features a Dual LED Four digital tube display with precise

 LED digital readout to show voltage and current value.

3.Extra versatility with a voltage output switch which means no need toturn off the unit to toggle voltage ON / OFF.

4.The current protection value adjustable.

5.This model has 3 groups of output for current and voltage and

you can use 3 groups of output working in the same time.

6.The current and the voltage can be continuously adjusted.

7.Separate power output activation button - this unit can be switched on with the power output isolated.

8.Output will only be generated when the output switch is active, located on the right of the front panel.

9.Current is controlled using the potentiometer on the front panel. You can use a small screwdriver to limit the current output if current limiting is required. The default setting is the full 5A capacity of the unit. Unless you need to specifically set a current limit, it is not necessary to change the current dial setting. In Constant Voltage mode the Amps drawn will be determined by the Load as long as the current drawn does not exceed the maximum 5A.

10. Maximum output is 30V at 5A.

11. High stabilized output voltage.

12.Short circuit protection.

13.Over loading and current protection.



PRODUCT SPECIFICATIONS

· Model: YH-305DA

· Compact Design

· SMT Construction

· Dual LED FOUR Digital Tube Display

· High Stabilized Output Voltage

· Short Circuit Protection

· Over Loading and Current Protection



Operating Conditions

Supply power: AC 100~127/220~240V, 50Hz/60Hz.

Working Temperature: -10°C ~ 40 °C

Relative Humidity: ‹ 90%

Storage Conditions: -10°C ~ 40 °C

Relative Humidity: ‹ 80%

Power: 295W



Stable Voltage

The output voltage is between 0 and nominal value continuously adjustable

Voltage Stability: ≤0.01% +3mV

Load Stability: ≤ 0.01% +3mV

Recovery Time: ≤100µS

Ripple Noise: ≤1 MVRMS(RMS)

Temperature Coefficient: ≤ 200PPM/°C

Stable Current

Overload mediation

Voltage 0.01%+3mV(I≤3A)

Current 0.2%+3mA(I≤3A)



Power mediation rate and resolution

Voltage 0.01%+3mV

Current 0.01%+3mA

Voltage 10mV

Current 1mA (2mA Rated Current>3A)

Setting accuracy (25±5°C)

Voltage ≤0.1%

Current ≤10mA Rated Current >3A

Ripple (20Hz-20MHz)

Voltage Ripple ≤1mVrms (≤ 2mVrms >3A



Temperature coefficient (0-40°C)

Voltage ≤ 300ppm+10mV

Current ≤ 300ppm+10mA

Read back value resolution

Voltage ≤ 300ppm+10mV

Current ≤ 300ppm+10mA



Drift

Voltage ≤ 300ppm+10mV

Current ≤3 00ppm+10mA



The output current is between 0 and

nominal value continuously adjustable

Power Stability: 0.1% + 3mA

Load Stability: 0.2% + 3mA

Ripple Noise : ≤2mArms(RMS)
