Description

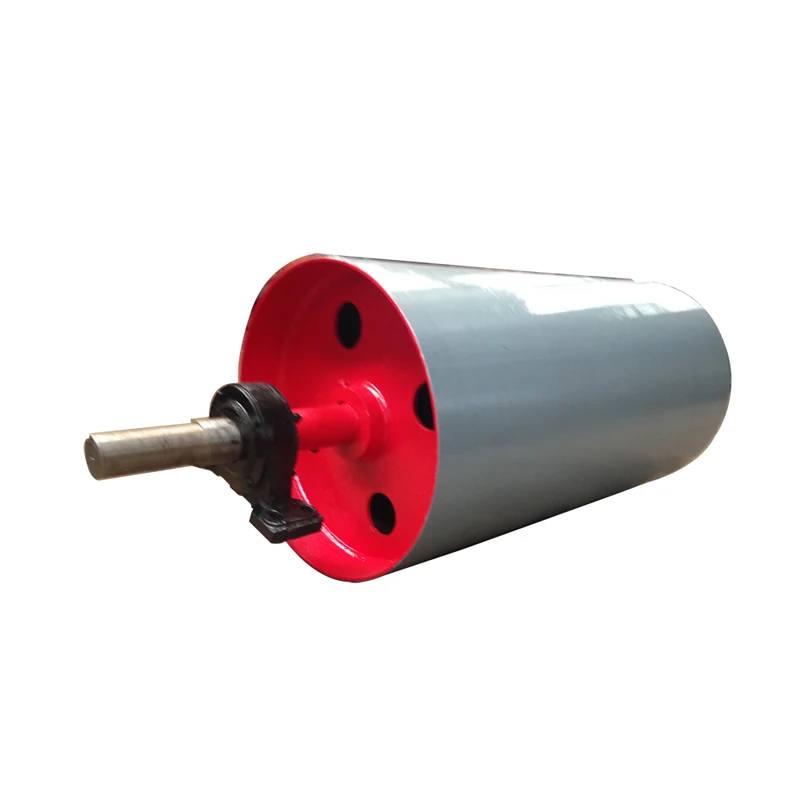

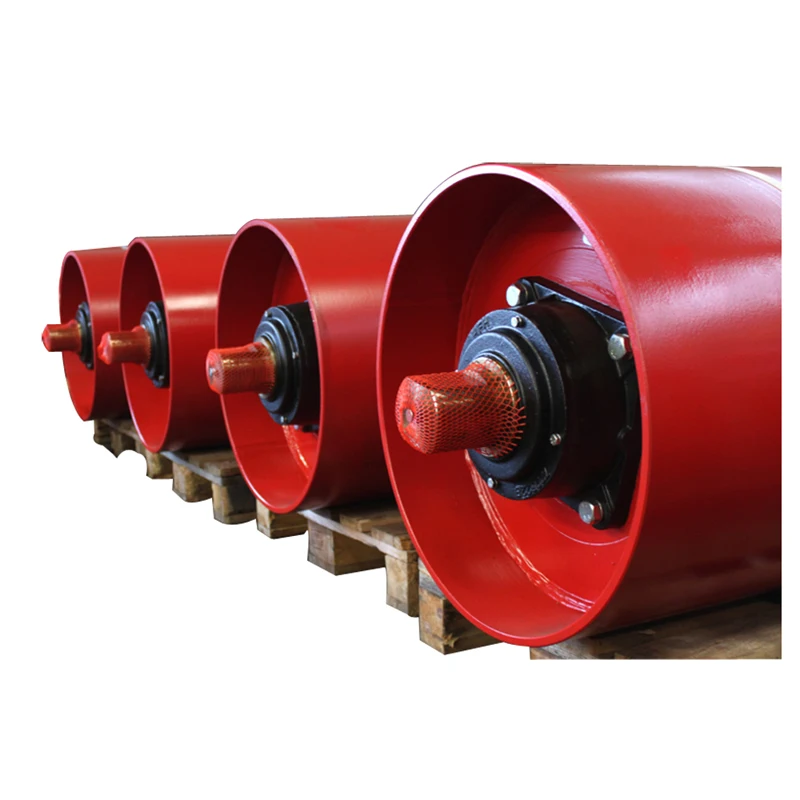

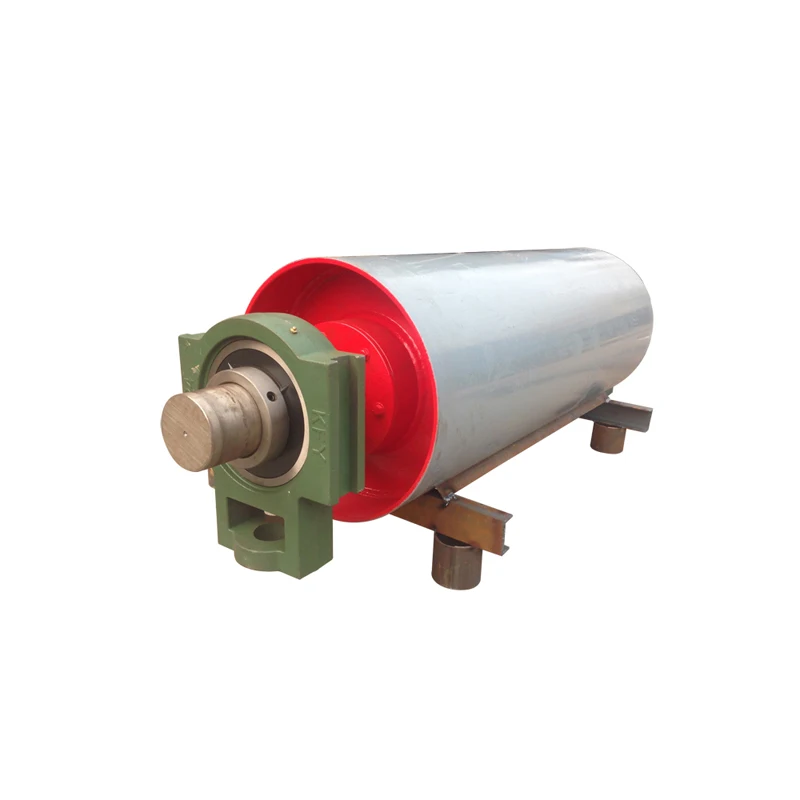

Fabrication Services flat belt idler pulley for belt conveyor

Application

Used in electric power, metallurgy,mine,coal, cement,steel,chemical, port, hydroelectric power and grain industries

Pipe/Tube/Shell

1)Material:Q235 Steel

2)Diameter:219mm-3000mm

3)Length:500mm-5000mm,depends on the belt width of the conveyor

Shaft/Axis

Material:#45 Steel

Bearing

Big roving crack, deep groove ball with double sealing

Welding

Pipe and bearing housing with automatic welding

Surface

Smooth steel color surface,  rubber lagging surface

Color

Red,green,blue or as require

Service life

More than 30,000 hours

Standard

GB,ISO,DIN,CEMA,JIS

Conveyor Pulley  Test

1. All butt welds shall be full Penetration

2. All welds to be full seal welds to prevent rust

3. Shell seam welds are submerged arc (SAW)

4. Includes stress relieving of shell prior to machining
5. Ultrasonic testing of all shafts
6. Drillings for Temperature probe / vibration analysis device
7. Remove all butts and sharp edges

Conveyor Pulley Shaft Selection

The major cause of conveyor pulley failure is excessive shaft deflection. The Conveyor Pulleys - Beijing HSCD Engineering department can perform Stress Analysis and Finite Element Analysis to maximize your conveyor pulley performance.

Conveyor Pulley Shell Material

Q345B Carbon Steel

GR350 Carbon Steel

ANSI 4140 Alloy Steel

ASTM A514B Stainless Steel

Bearing House

 SKF/NSK/FAG/INA/HRB/LYC, as customer request.

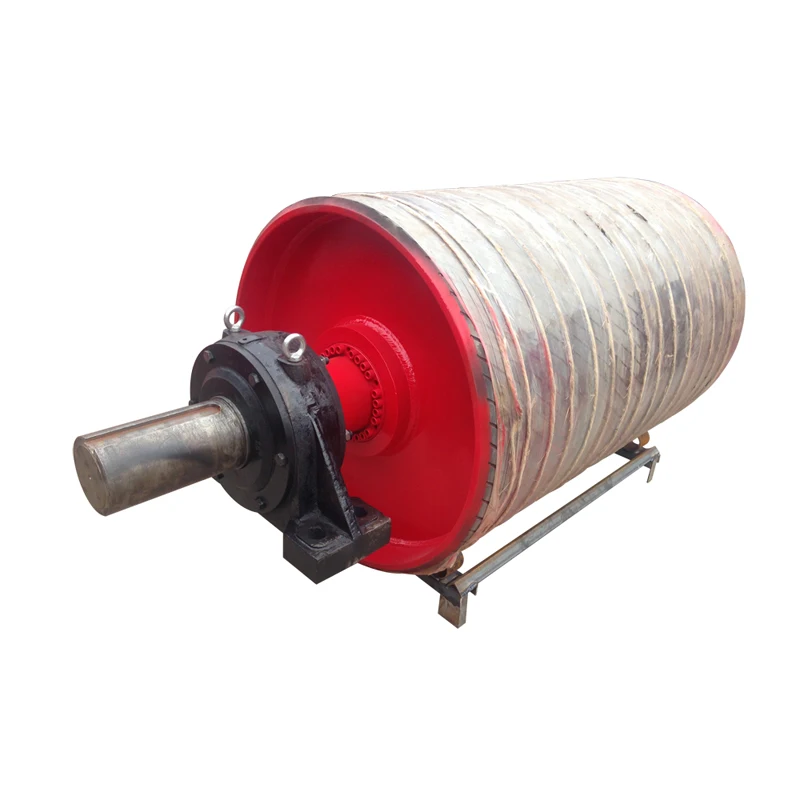

Conveyor Pulley Lagging

Plain rubber lagging, Herringbone and Diamond grooves are all available

. Hot Vulcanised Durometer

. Hardness 50-55-65 Shore A, M Grade

. Oil Resistant, Heat Resistant FRAS

Comprising

•Drive pulley, Head pulley and Tail Pulleys

•Take-Up Pulleys,

•Snub pulley & Bend Pulleys

•Self Cleaning Spiral Wing pulley & Drum Pulleys

Significant advantages

• The thick pulley shell absorbs more stress.

• The large crown angle provides superior belt tracking capabilities.

• True concentric machining provides:

• maximum contact with the belt,

• consistent belt content discharge,

• less deflection of shaft,

• less stress on the bearings

Available

Conveyor Pulley Designs

•Liveshaft or Deadshaft types.

•Flat or crowned shell.

•Taconite, labyrinth or speciality seals.

•Oil or grease lubricated.

•Self centering or low pressure lock element designs.
