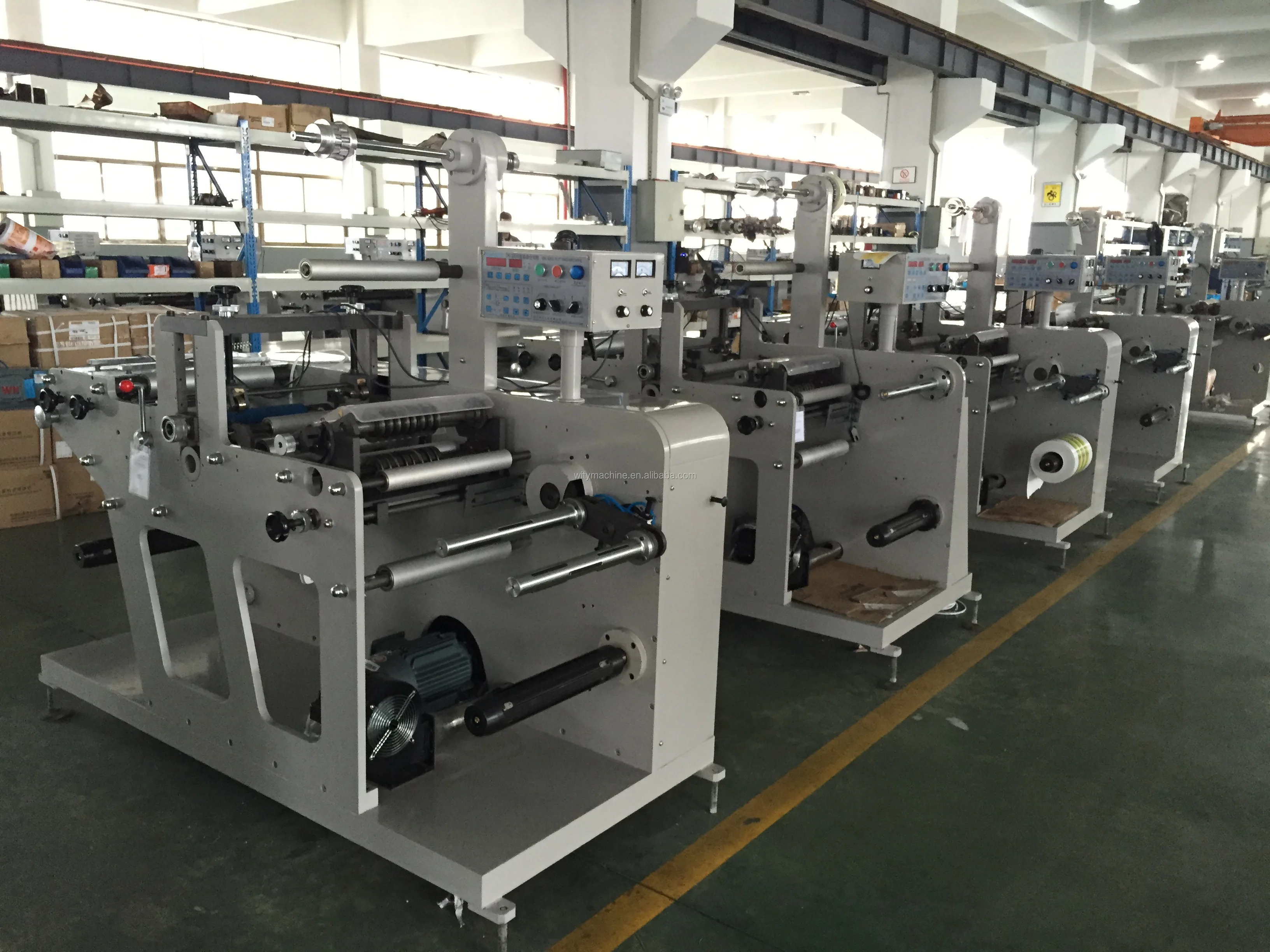

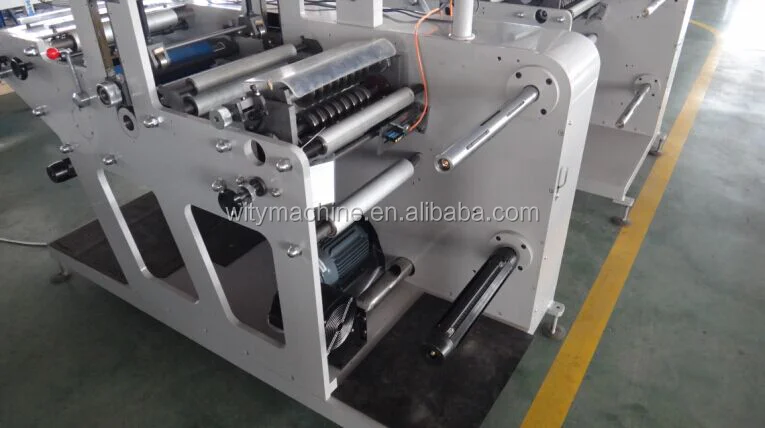

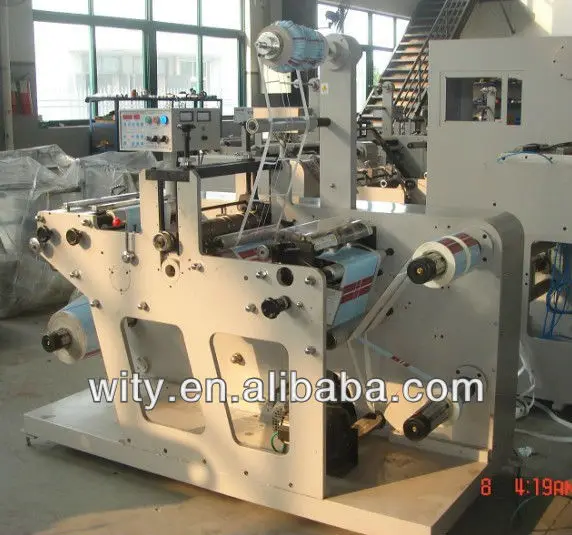

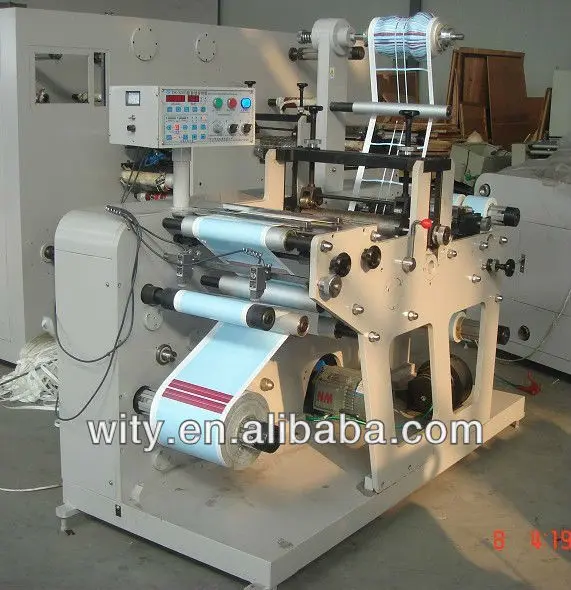

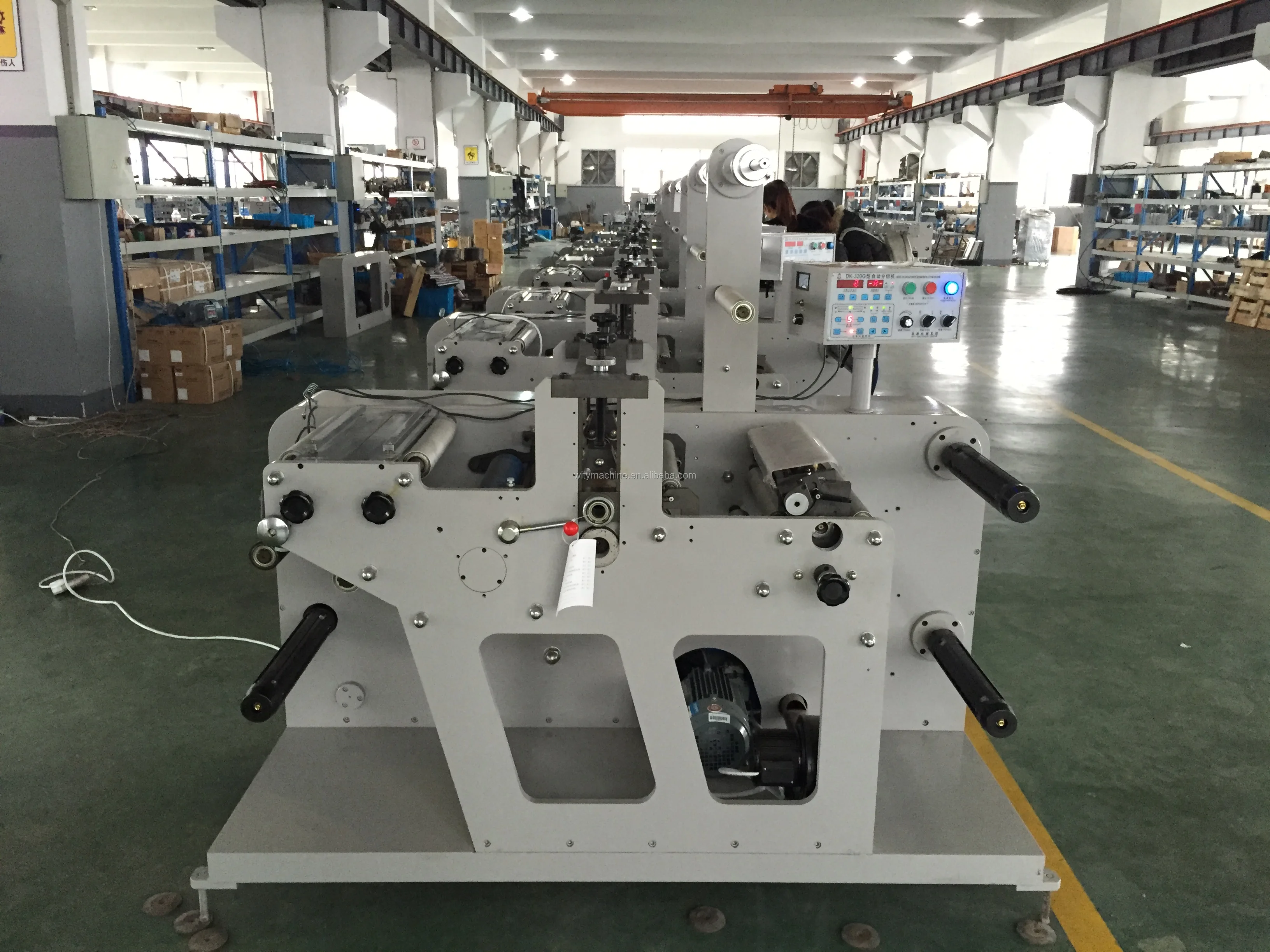

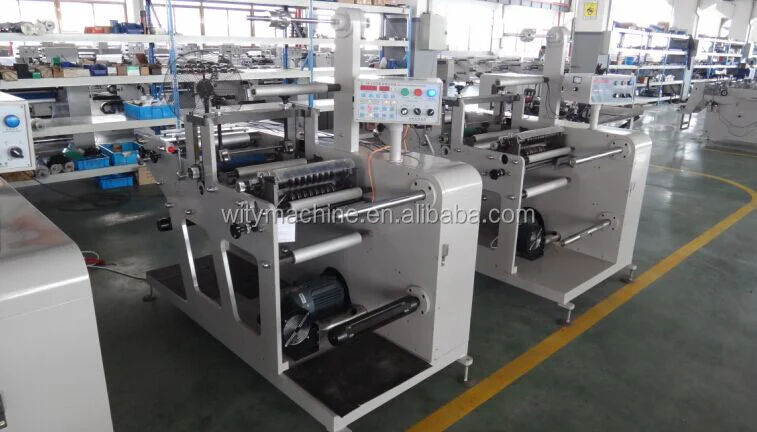

Label Rotary Die Cutting and Slitting Machine

Product Overview

Description

1. Description:

It equipped with high accurate rotary die-cutting system.

This machine is suitable for blank adhesive labels, Die cutting, Laminating (option), Slitting can be finished in one process.

It has the function of automatic meter counting, automatic stop, web guiding by photocell.

The machine has the characteristic of compact structure, fast speed, high efficiency, easy operation, accurate slitting and steady running, etc.

2. Main technical specification:

Model	DK-320G	DK-450G
Slitting speed	75m/minute	75m/minute
Die-cutting speed	60m/minute	60m/minute
Die-cutting repeat length	177-476mm	177-476mm
Max web width	320mm	450mm
Max unwinding diameter	500mm	500mm
Max rewinding diameter	480mm	480mm
overall dimension	1.6 ×0.9 ×1.3 m	1.6 ×1.1 ×1.3 m
Power vole	220v±10%	220v±10%
weight	About 600kg	About 650kg

3. Main function list:

1) Magnetic powder brake and clutch for unwinding and rewinding tension control

2) Rotary die cutting system

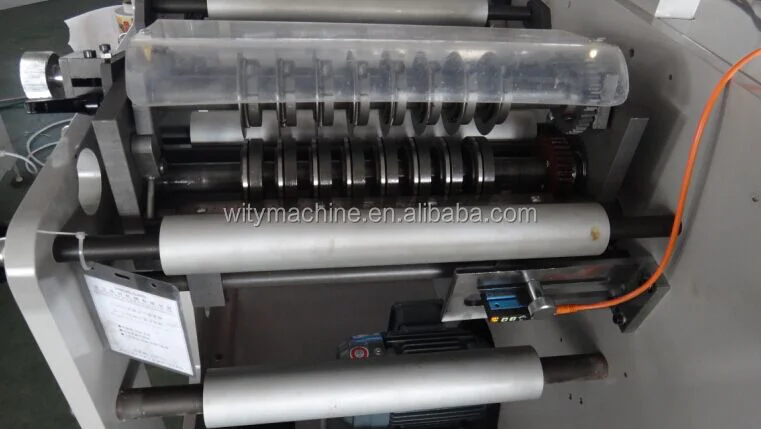

3) Round blade slitting system (8 sets round blades)

4) Meter counting

5) Photocell web-guiding

6) Waste removal tower

6) 76mm diameter unwinding and rewind air shaft

7) Laminating unit (option)

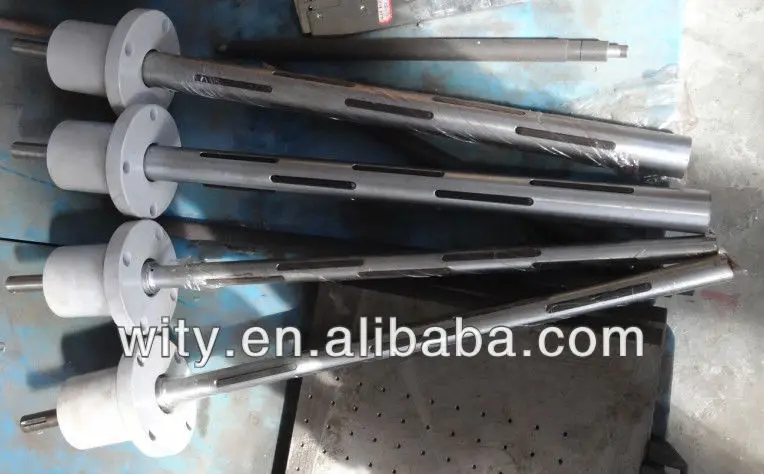

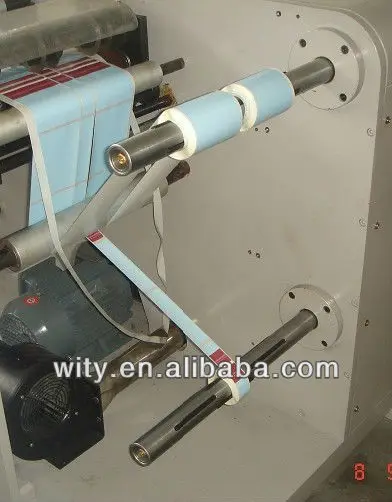

8) 2x40mm rewind shafts (option)

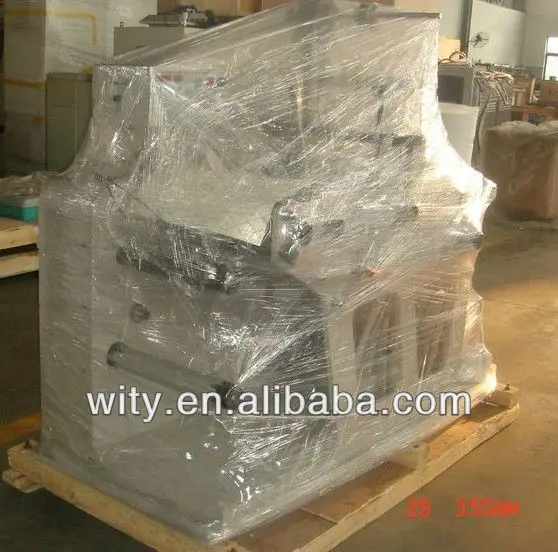

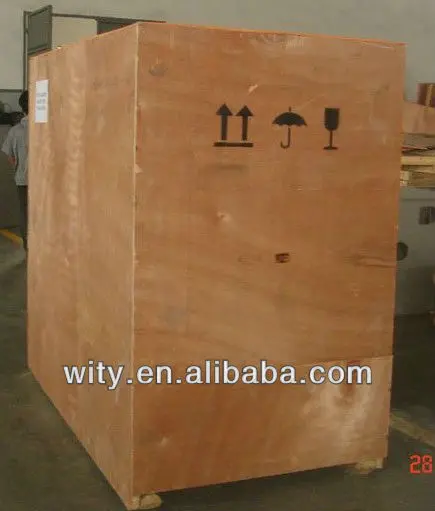

Packing



Option: small diameter air shaft

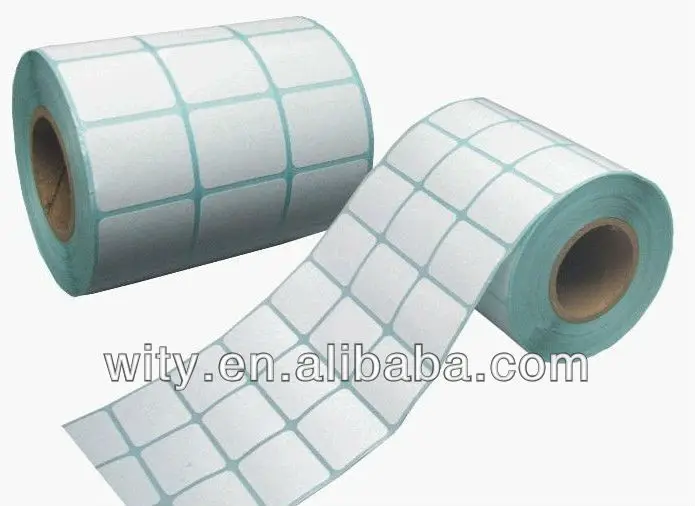

Sample photo:
