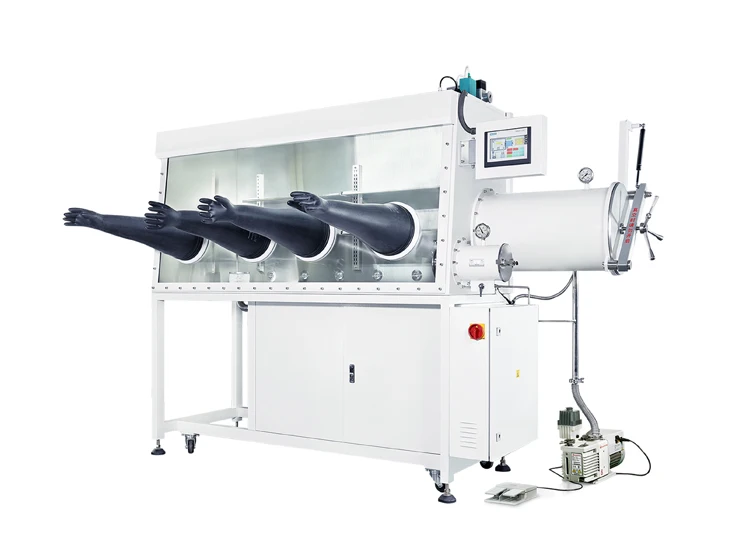

Lithium battery vacuum glove box

Working Voltage

220V AC, 50/60Hz, Single Phase

Glove Box Chamber

Case Material: Stainless Steel 304 with 3mm thickness

Dimensions: 1220mm(L) x 750mm(W) x 900mm(H)

Removable Front Window Panel

Chamber Condition

Water concentration: <1 ppm

Oxygen concentration: <1 ppm

Leak rate

<0.05 Vol% / hr (Depending on oxygen concentration inside the glove box)

Air-lock Chamber

Antechamber Dimensions: 360mm(Dia.) x 600mm(L)

Small Chamber Dimensions (for tools): 100 mm(Dia.) x 300mm(L)

Working Gas

Operating gas: Inert gas such as N2, Ar, He

For regenerating both oxygen and H2O remover:  use mixture of H2 (5-10%) and Operating gas

For regenerating H2O remover only: use operating gas ( N2 usually)

Gas Purification System

Automated Regeneration Process

Automated water and oxygen removal

Purification Cylinder: made of BASF R3-11 Copper Catalyst and Lindy Molecular Sieve

Filter System

Inlet and Outlet filter can eliminate particle size > 0.3μm

Pressure Control System

Automatic pressure control by PLC for the Glove Box Chamber

Pressure Range: +/- 12mbar

Manual pressure control is allowed via a foot pedal

Purging System

Automatic Purging System allows easy operating and reduce gas consumption

Control system

Siemens PLC control system with 6" touch screen display

Data

Automatic system data logging

Pump

 Vacuum rate: 8 m-3/hr

Pipeline

304 Stainless Steel, KF40 and KF25 Port

Gloves

A pair of glove

Lighting

Built in fluorescent lamp
