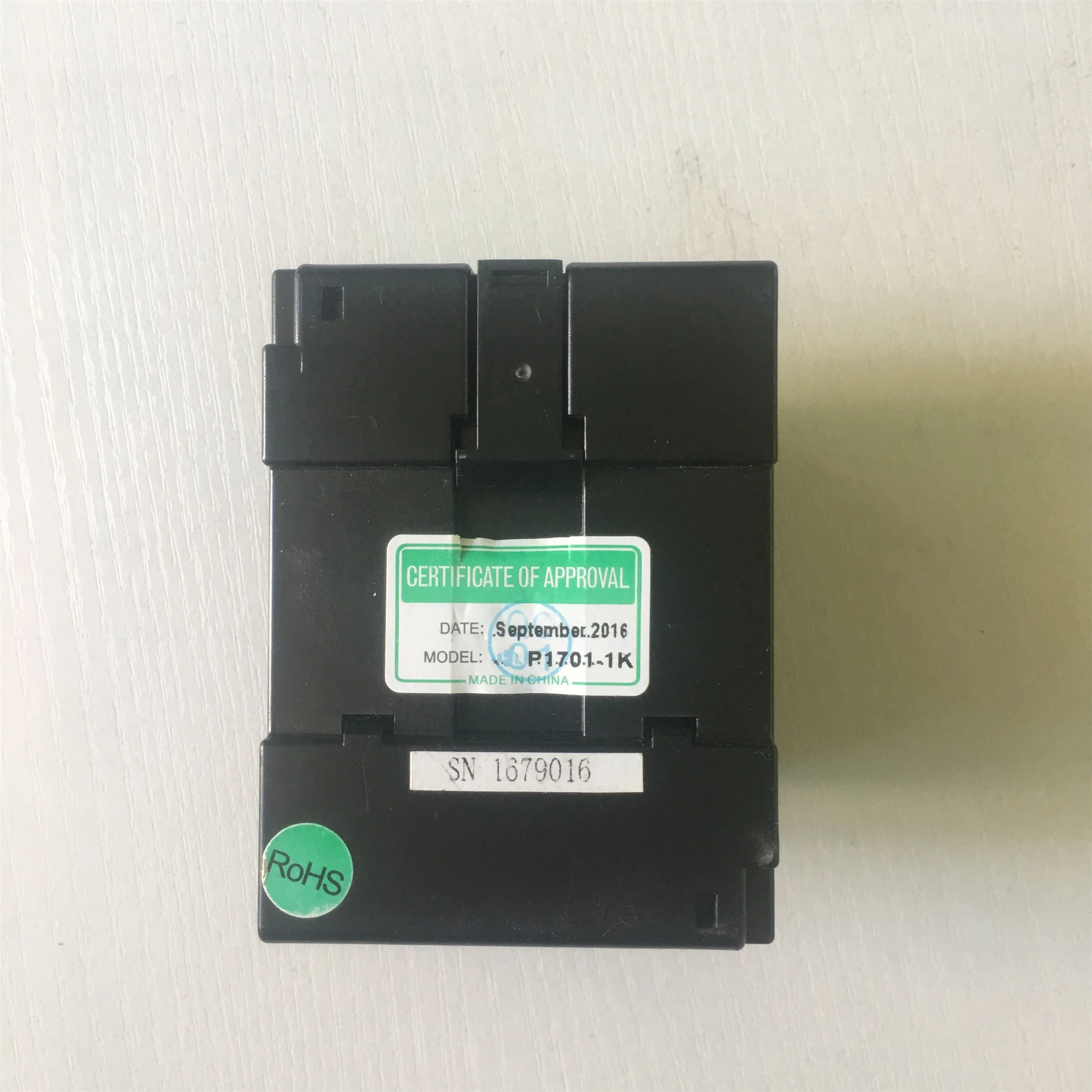

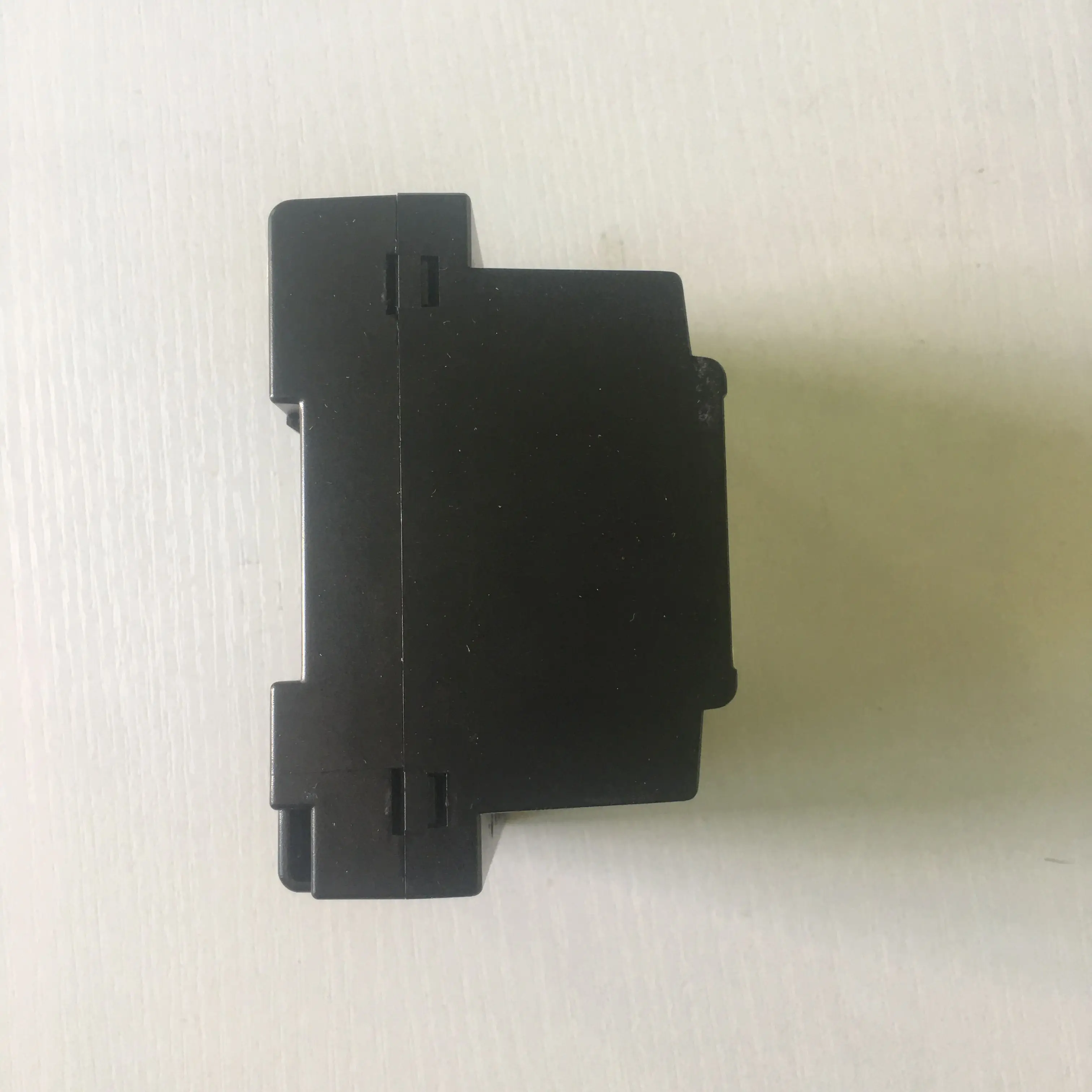

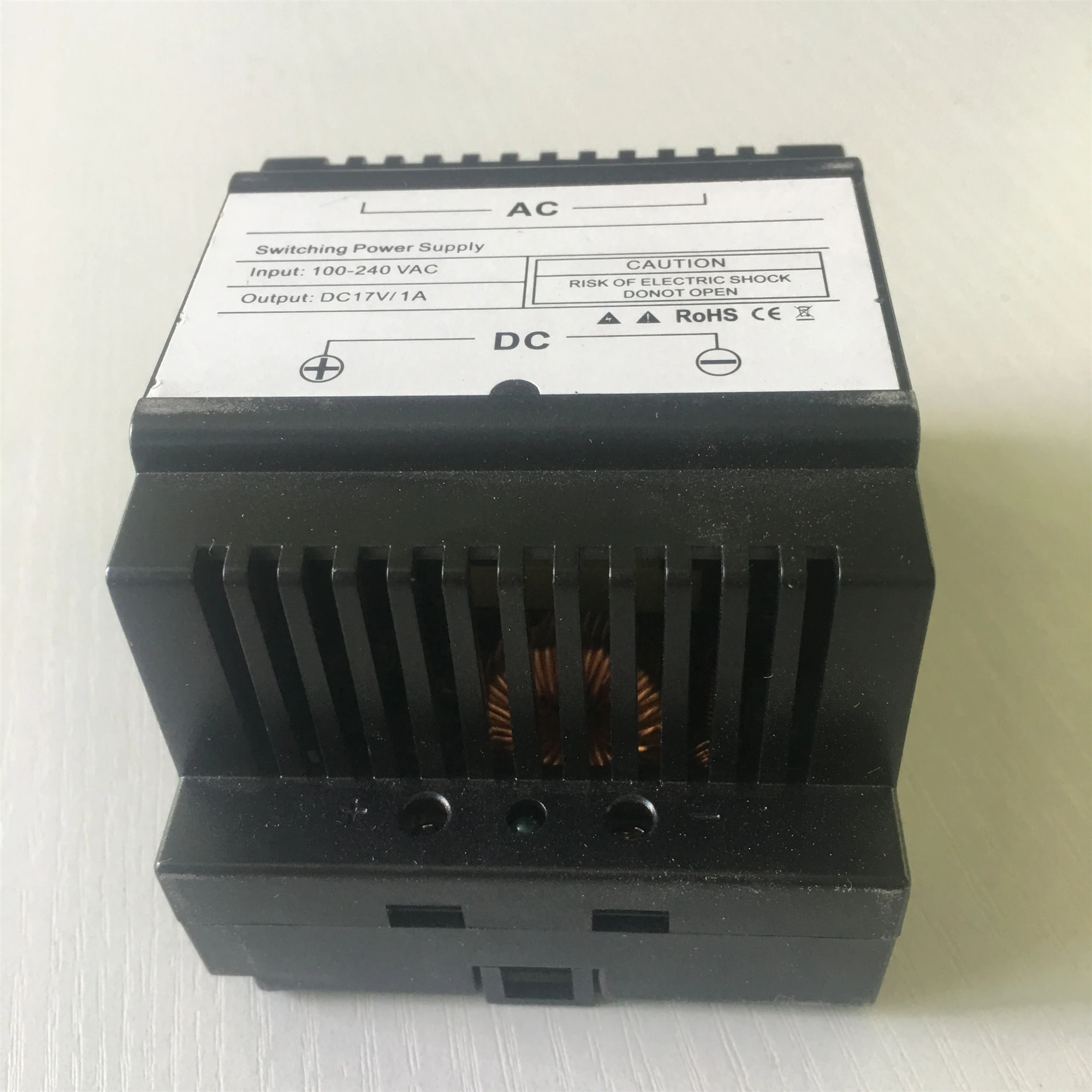

Hagors DR 30 24 36W 1.5A 24Vdc Din Rail Switching Power Supply

Model

DR-30-5

DR-30-12

DR-30-15

DR-30-24

OUTPUT

DC Voltage

5V

12V

15V

24V

Rated Current

3A

2A

2A

1.5A

Current Range

0-3A

0-2A

0-2A

0-1.5A

Rated Power

15W

24W

30W

36W

Ripple & Noise  (max.)

Note.2

80mVp-p

120mVp-p

120mVp-p

150mVp-p

Voltage Adj. Range

4.75 ~ 5.5V

10.8 ~ 13.2V

13.5 ~ 16.5V

21.6 ~ 26.4V

Voltage Tolerance Note.3

±2%

±1%

±1%

±1%

LINE REGULATION

±1%

±1%

±1%

±1%

LOAD REGULATION

±1%

±1%

±1%

±1%

Setup, Rise Time

100ms,30ms/230VAC   100ms,30ms/115VAC at full load

Hold Up Time

100ms/230VAC          21ms/115VAC at full load

INPUT

Voltage Range

85~264VAC    120~370VDC

FREQUENCY RANGE

47~63Hz

AC Current

0.88A/115V   0.48A/230V

Efficiency

74%

81%

82%

83%

Inrush Current

Cold start 15A/115V   30A/230V

PROTECTION

Over Load

105%~160% rated output power

Protection type: Constant current limiting,

recovers automatically after fault condition is removed

Over Voltage

5.75 ~ 6.75V

13.8 ~ 16.2V

17.25 ~ 20.25V

27.6 ~ 32.4V

Protection type: Shut down o/p voltage, re-power on to recover

ENVIRONMENT

Working Temp.,

-20°C~+60°C; (Refer to "Derating Curve")

WORKING HUMIDITY

20 ~ 90% RH non-condensing

Storage Temp., Humidity

-40°C~+85°C; 10%~95%RH

Temp. Coefficient

±0.03%/°C(0~50°C)

Vibration

10~500Hz, 2G 10min./1cycle, period for 60min, each along X, Y, Z axes

SAFETY

Withstand Voltage

I/P-O/P: 3KVAC

Isolation Resistance

I/P-O/P: 100M Ohms / 500VDC

EMC EMISSION

Compliance to EN55011, EN55022 (CISPR22) Class B, EN61000-3-2,-3

EMC IMMUNITY

Compliance to EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN61000-6-2, EN61204-3, heavy industry level, criteria A

OTHERS

MTBF

441.5K hrs min.      MIL-HDBK-217F (25°C)

DIMENSION

78*93*56mm (W*H*D)

NOTE

1. All parameters NOT specially mentioned are measured at 230VAC input,

rated load and 25 of ambient temperature.
2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor.
3. Tolerance : includes set up tolerance, line regulation and load regulation.
4. The power supply is considered a component which will be installed into a final equipment.

The final equipment must be re-confirmed that it still meets
EMC directives.
