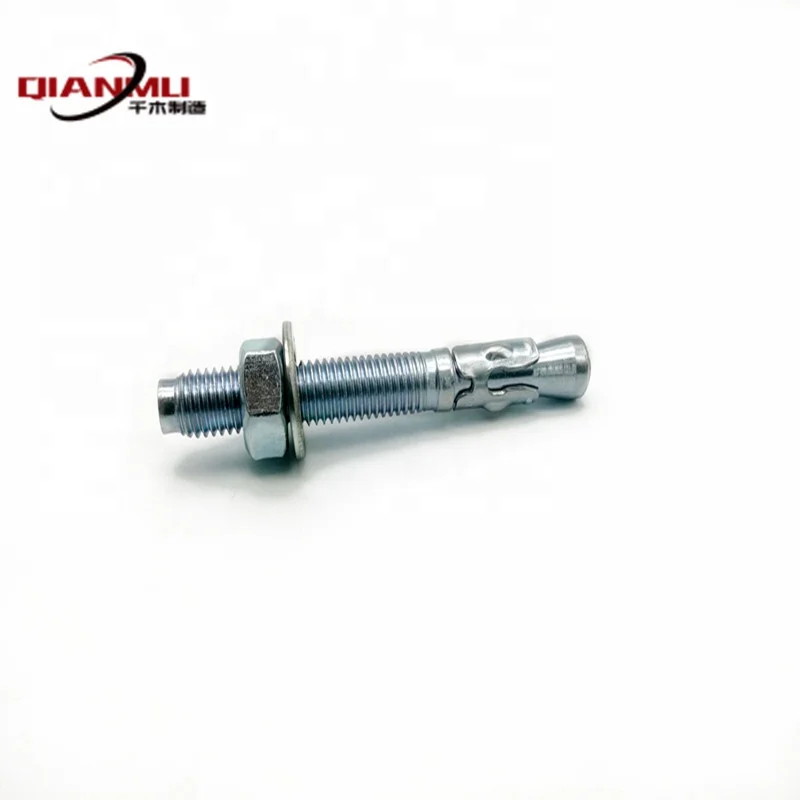

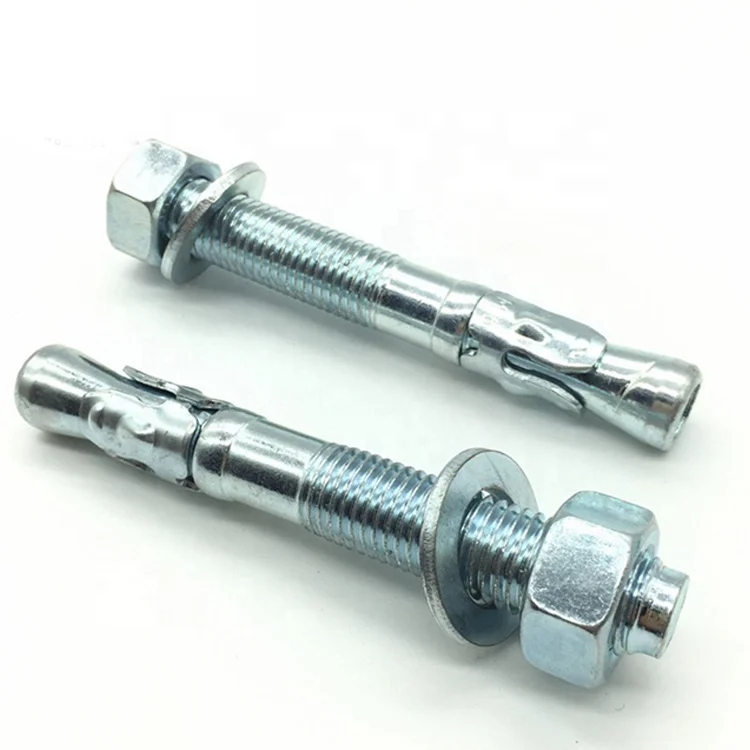

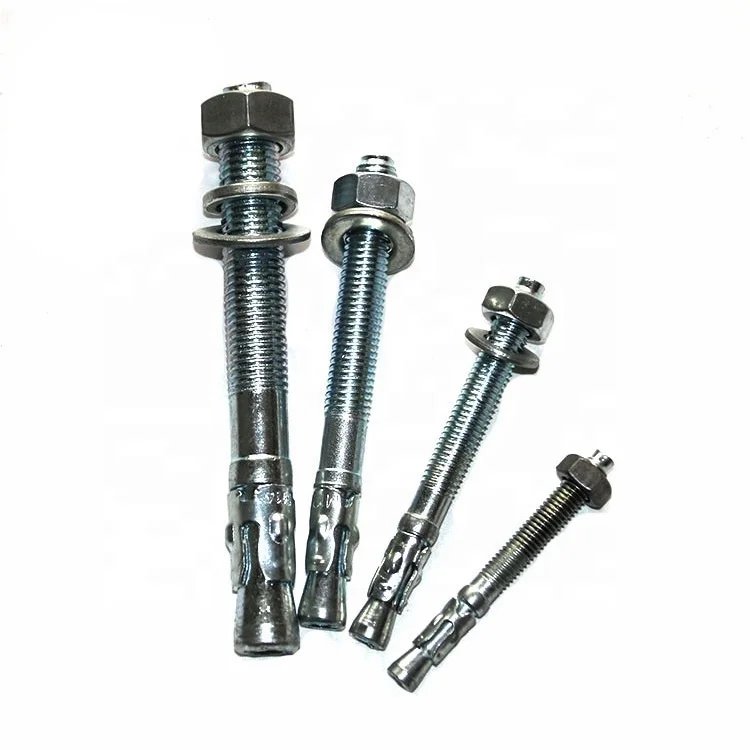

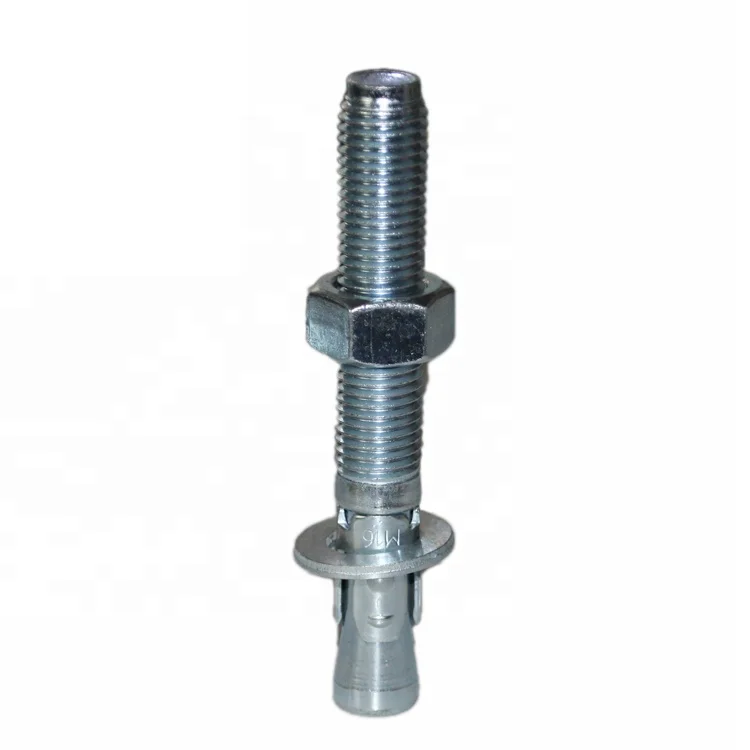

Red Rawl Plugs
US $0.061-$0.068
Share on (62533903323):


DIN571 Standard Specification | ||||||||||||
Thread | Drill Hole (mm) | Length Range (mm) | Design Drawing Force(KN) | Ultimate Drawing Force(KN) | Design Shear Force(KN) | Ultimate Shear Force(KN) | ||||||
(mm) | (mm) | Force(KN) | Force(KN) | Force(KN) | Force(KN) | |||||||
M6 | 6 | 40-120 | 5 | 9.7 | -- | -- | ||||||
M8 | 8 | 50-220 | 8 | 16 | 6 | 9 | ||||||
M10 | 10 | 60-250 | 12 | 24 | 8 | 14 | ||||||
M12 | 12 | 70-400 | 18 | 33 | 18 | 29 | ||||||
M14 | 14 | 80-200 | 20 | 44 | 22 | 37 | ||||||
M16 | 16 | 80-300 | 22 | 51.8 | 26 | 45 | ||||||
M18 | 18 | 100-300 | 28 | 58 | 28 | 57 | ||||||
M20 | 20 | 100-400 | 35 | 70 | 31 | 62 | ||||||
M24 | 24 | 120-400 | 50 | 113 | 45 | 88 | ||||||
ANSI Standard Specification | ||||||||||||
Thread | Drill Hole (mm) | Length Range (mm) | Design Drawing Force(KN) | Ultimate Drawing Force(KN) | Design Shear Force(KN) | Ultimate Shear Force(KN) | ||||||
(mm) | (mm) | Force(KN) | Force(KN) | Force(KN) | Force(KN) | |||||||
1/4 | 1/4(6.35mm) | ≈45-120 | 5 | 9.7 | -- | -- | ||||||
5/16 | 5/16(8mm) | ≈50-145 | 8 | 16 | 6 | 9 | ||||||
3/8 | 3/8(10mm) | ≈60-200 | 12 | 24 | 8 | 14 | ||||||
1/2 | 1/2(12.7mm) | ≈70-305 | 18 | 33 | 18 | 29 | ||||||
5/8 | 5/8(16mm) | ≈80-305 | 22 | 51.8 | 26 | 45 | ||||||
3/4 | 3/4(19.5mm) | ≈95-305 | 35 | 70 | 31 | 62 | ||||||
1 | 1(25.4mm) | ≈125-405 | 50 | 113 | 45 | 88 | ||||||
