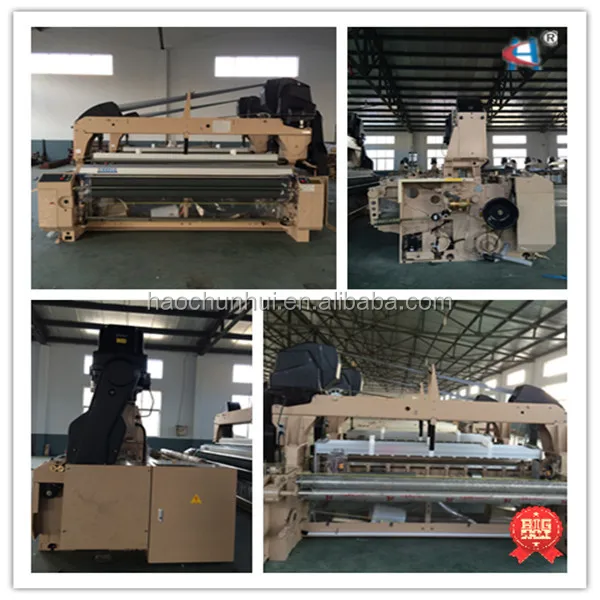

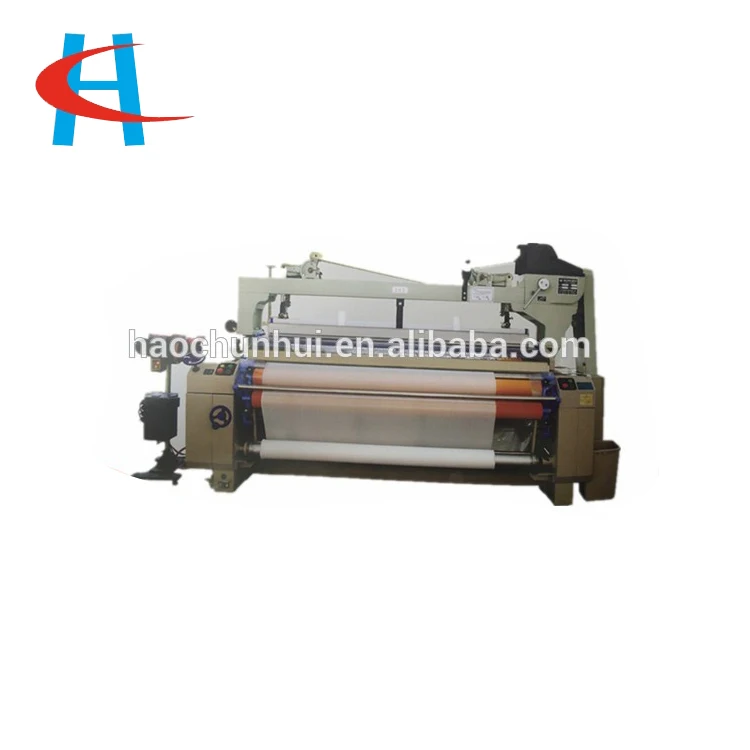

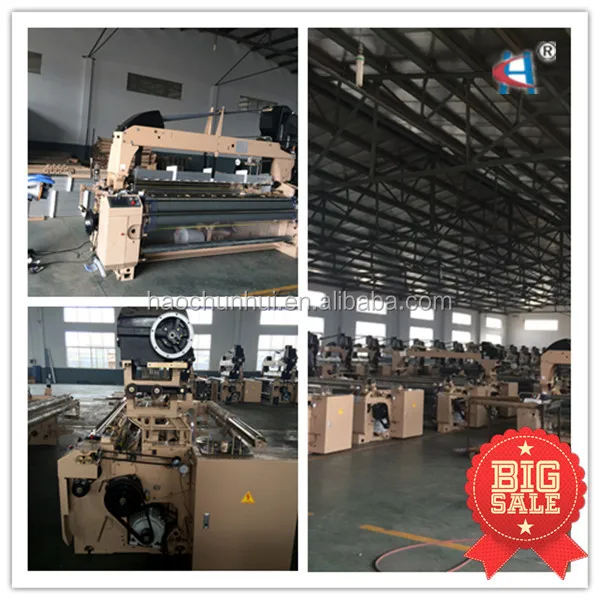

HCH 1018T Fabric weaving machine water jet jacquard loom with electronic weft feeder

Product Overview

Description

Specification of Water Jet Loom
Reed Width	230cm	260cm	280cm
Effective Width	210cm	240cm	260cm
Weft Insertion	one nozzle ,one pump
	plunger type positive cam syetem
	Ring nozzle stabilizer system
Measuring and	Mechanical storage drum pooling
weft storage	Electonic rotary drum pooling
Weft density change	By gear
	inverter automatic change
Optical feeler
Motor Power	2.2kw	2.6kw	2.8kw
Auxiliary Power	0.7kw-1.5kw
Speed	200-300 RPM
Shedding	Crank shedding at bottom
Let-off	Mechanical let-off motion
Take up	Electronic take-up motion
	Max winding diameter:1500mm
Leno Fabric Range	Leno fabric:10-70gsm
	Max weft yarn width:4mm,Min:0.05mm
	Weving dense:1-3/inch







1. FRAME.

Size: 920mm*920mm seamless steel pipe Kingpiece solid frame, vibration&noise reduction tempering treated gable never deforms.



2. SHEDDING SYSTEM.

Expanded shedding connecting rod expanded lifting shaft-diameter 60mm*6mm heald frame broadside& heavy stable reliable& clear shedding..



3. FILLING INSERTION SYSTEM.

Imported nozzle, water pump, spring one-way valve enhances the bundling of water spray, achieves picking flexibility, reduces bobbin marks, water usage and weft tension, prevent yarn, ensured high quality of fabric and increased profit.



4. BEATING SYSTEM.

Crank connecting rod inertial beating and crank is machined by high freq, quench-ing,treatment, etc.which improved hardness and strength; 114mm*7mm seamless steel pipe-expanded diameter of rocking shaft; Multiple beat-up arm are forged to provide high strength for a long life; Reed block& roller are made of stain-less steel, improved beating force for weaving high density,thickness, close texture and fullness in fabric.



5. LET-OFF SYSTEM

Semi-positive continuous let-off; enlarged sensor of interlocking warp; capable with current Chinese most advanced infinite variable speed mechanism to adjust let-off volume; Friction pad pressurize device to prevent reeling off; suitable for big tension of thick fabric and guarantee stability.



6. ONT TIME OIL FILLING

Easy operation, on time oil filling gives the machine full running protection.



7. SELVAGE FORMATION

Pope form of fabric edge tightened; aluminum planetary form-light, small vibration, suitable for high speed running.Nylon gear ring reduces noise, decrease wear and tear. Easy replace-ment.



8. FILLING FEELER SYSTEM

Sensitive photoelectric weft feeler; yarn to hard twist yarn; low mousse to high mousse, all can be detected; stop running in a timely matter when weft breaks.



9. STORING DEVICE

Mechanical weft storing device configured with highly efficient vortex blower and imported measuring device increases high speed weaving stability; electronic storing weft device controlled by computer decreases tension if weft storing and guarantees reliability of high speed running.



10. SELVAGE SUPPORTING DEVICE

5 row of needles; broadened overarm support and runner cloth; more stable runner cloth.



11. CUTTING SYSTEM

Ceramic or hard alloy blade sharp and wear-resistant configured, no matter rough or fine weft, all can be our precisely.



12. ALUMINUM ALLOY COMPONENT

Water pipe block,weaving edge gear,etc. Are treated by positive hard membrane-good looking and wear-resistant;Reed block and roller are stainless stell for the increased hardness and anti-corrosion.



13. ELECTRONIC TAKE UP TYPE

Easy to adjust; full automated rolling for all kinds of fabric to ensure synchronicity.



14. ELECTRONIC LET-OFF SYSTEM

Ensure the operation stability, suitable for large range of material, faster swift between different materials, enhance the operation efficiency.
