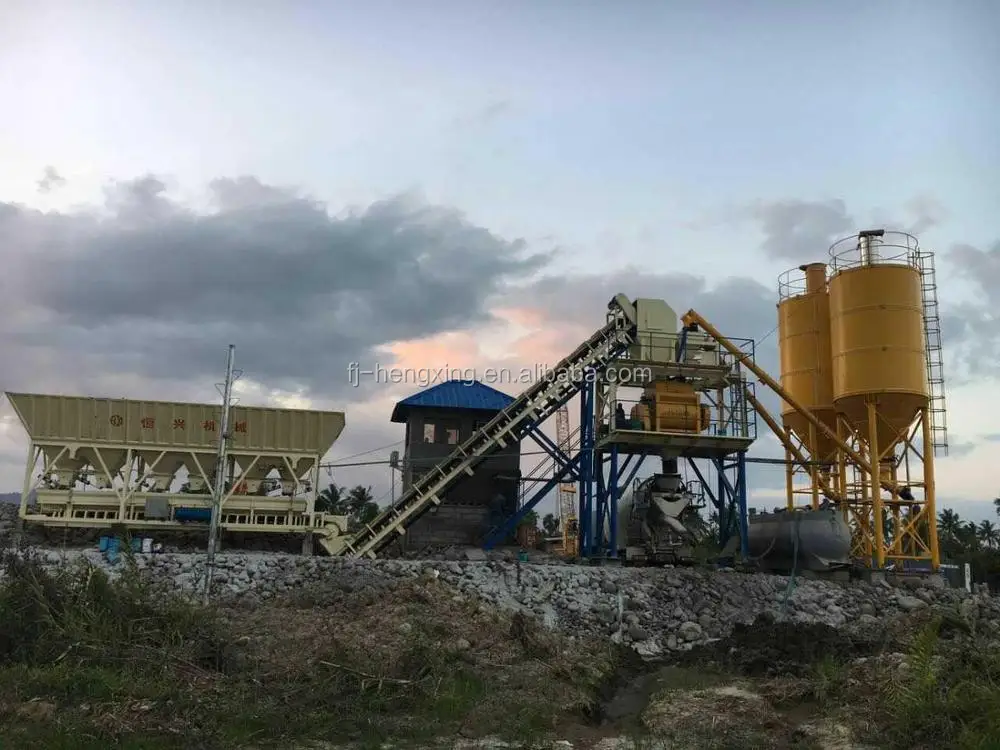

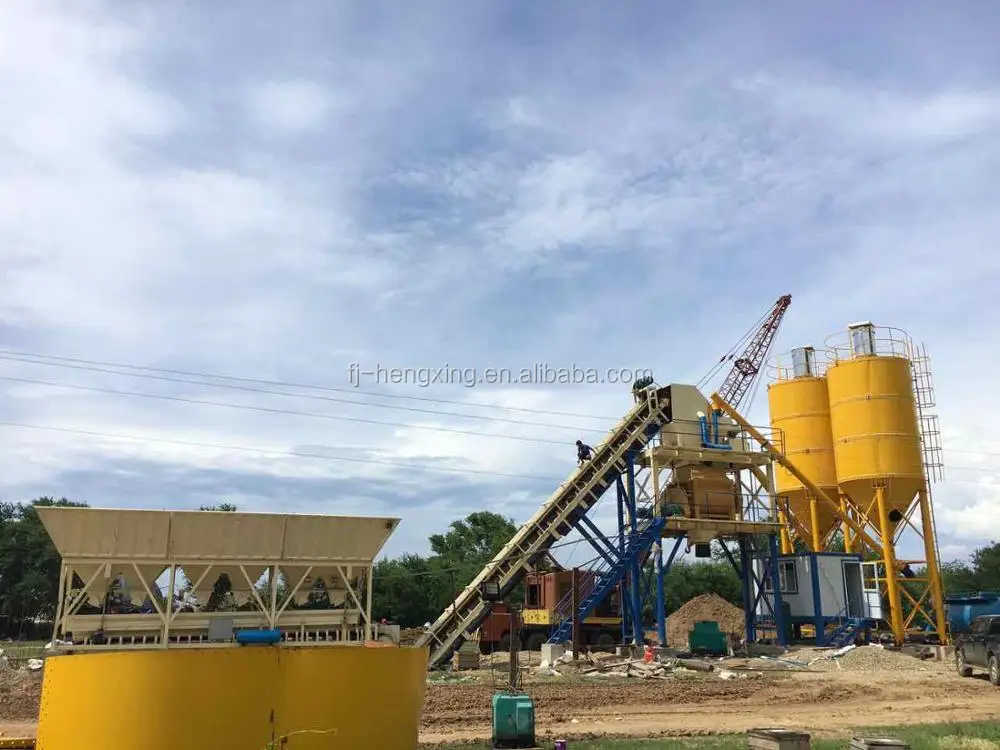

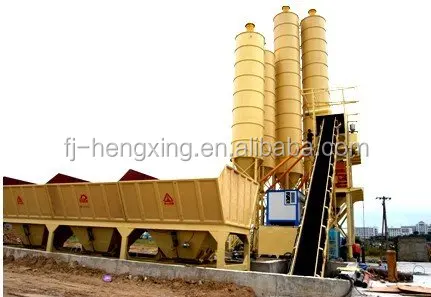

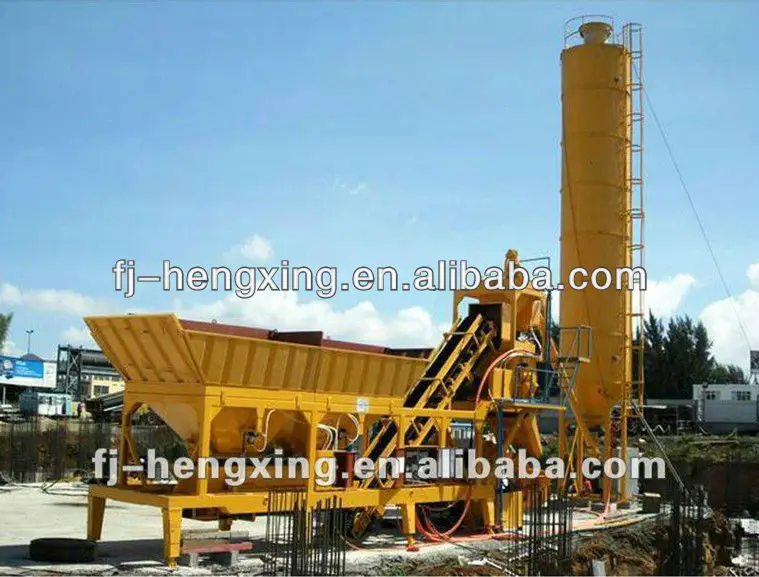

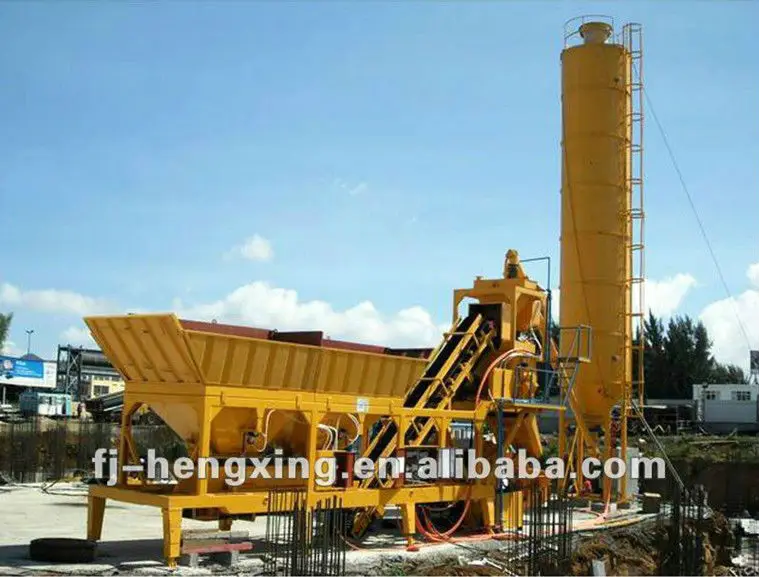

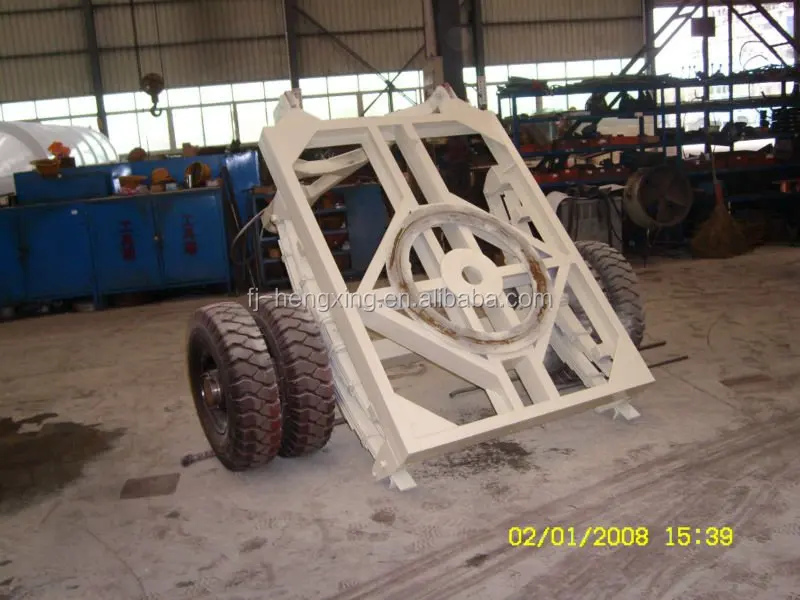

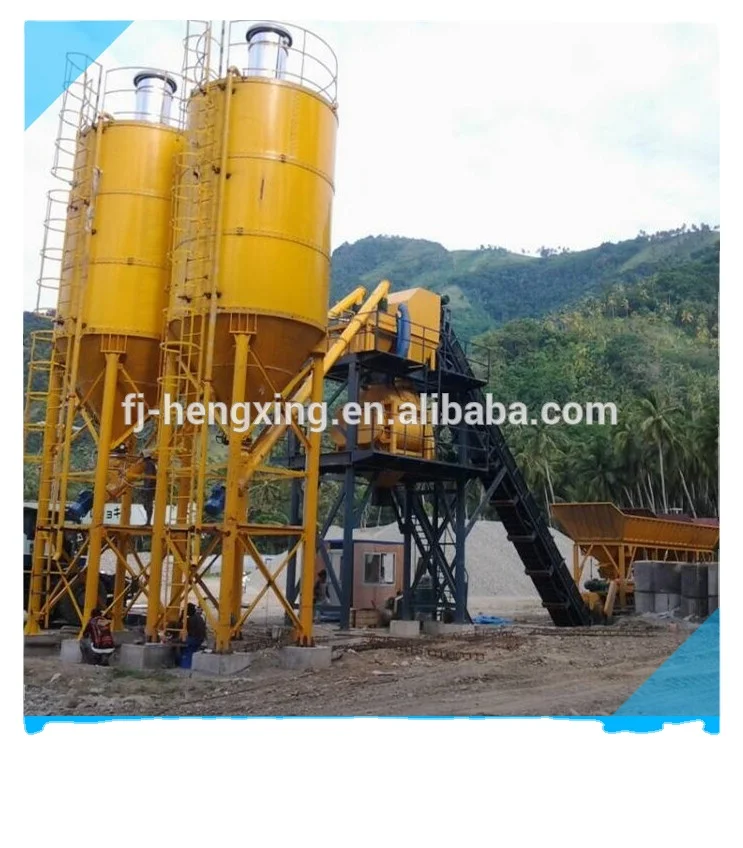

Mobile Concrete Batching Plant Cement Mixing Equipment (YHZS50)

Product Overview

Description

 Concrete mixing plant  ready mixing plant concrete mix





 Features of Mobile Concrete Batching Plant:

1. Stability and Durability: Adapt and apply the most advanced technologies around the world.

2. Reliability: 30 years of experiences in manufacturing concrete mixing plant.

3. Stationary modular structure, fast and easy installation.

4. Sicoma mixer, screw conveyor, excellent mixing performance with high efficiency and high productivity.

5. Computers with controls, easy operation.

6. Excellent environmental protection, dust collection system and antinoise design.



Excellent Mixing Performance:

1. Horizontal twinshaft compulsory mixer has the strong ability with uniform mixing and high production output. The admixtures are widely mixer by the shafts. And reach the best proportional ratio of uniform.

2. The Mixing shafts adapt anti-binding technology to prevent the cement from binding on the shafts. Shafts seals use multisealed structures to effectively prevent the slurry leakage. Shaft bearings are outboard designed, and are replaceable.

3. Mixing paddles, arms and blades are made of special high chromium and high manganese alloy materials. The wear resistance of the mixing paddles saves time and cost to replace, and at the same time, improves the machine’s durability and reliability.

4. The greasing system, which is controlled by central control system, lubricates the greasing points at the fixed position, fixed time and fixed quality. The reliable and effective greasing system reduces the oil consumption, and has easy daily maintenance.

5. Decelerating system uses high-speed, synchronized, and closed planetary decelerators. Compact structure, high efficient transmission, and easy maintenance improve the machine’s durability and reliability greatly.

6. The opening of discharge gate can be adjusted by hydraulic system as per specific requirements. Emergency discharging function: when the machine accidentally stops, it is able to manually open the discharging gate and discharge the remaining admixtures.



Aggregate Batcher:

1. The batcher, with 3to5 aggregates hoppers, can be assembled as per individual requirements. There are independent weighing hoppers and belt conveyor under the aggregate hoppers that could be designed as steel structure type, underground and halfunderground types. The aggregate can be fed into the aggregate hoppers by loader or belt conveyor.

2. The hopper discharging gates and discharging speed are controlled by computer via cylinder. After aggregates scaling, the aggregates will be conveyed into the transitional hopper.

3. Each and every aggregate is weighed individually or accumulatively, and the weighing accuracy is guaranteed. The accuracy of aggregates proportional ratio is realized through computer control system, which automatically -feeds the aggregates if there is shortage of weight, warms if there is overweight.



Aggregate Conveyor:

1. The aggregate are conveyed into the hopper by the inclined angle ≤20°belt conveyor, with the gravity tension device or by the trough belt conveyor in order to save space.

2. The closed aggregates belt conveyors are designed to avoid aggregates overflowing and noise pollution.





Water and Liquid Admixture Weighing:

1. Water weighing and supplying are controlled by precise weighing sensors, pneumatic butterfly valves and spherical valves, which guarantee the weighing accuracy.

2. The pressurized water by water pump can spray out and mix with the materials rapidly in the

mixer, collect the dust and wash the mixer thoroughly at the same time.

3. The liquid admixture weighing system, with weighing sensor, has unique leakage-proof device. The liquid admixtures, mixed the water, spray out in the mixer.



Cement and Coal Ash Weighing and Conveying:

1. Cement and coal ash are conveyed by screw conveyor, and are weighed by high-precision sensors and computer control.

2. The weighing hopper will feed the cement and coal ash to the mixed by opening the pneumatic butterfly valve, when the weight reaches the set perimeter and the computer will send an order to stop the screw conveyor.

3. Different weighing formulas can be designed as per

different as per different quality of materials, from storing, conveying, to weighing.



Control System:

1. The control system of computers with controls consists of industrial computers, control and management. The control system has following functions:

A. Automatic and manual control, easy operation.

B.Dynamic display of the production process, and monitoring in real time.

C.Saving of the data of production perimeters in the computer, printing of the daily, monthly, and yearly statistic reports of production.

D.Weighing accuracy: automatic refeeding if there is shortage of weight, warming if there is overweight.

E.The operators, with the assistance of safety monitoring system, will know and monitor the running situations of the mixing plant in the control room.

2. The management computer is a backup computer for the whole electric control system. When the control computer is out of order, the management computer can be changed into the control computer to control production.

3. Longdistance trouble shooting by internal and teleservice, which greatly improves the user’s ability to trouble shoot the system.

4. The control room, which is made of colorful shaped steel plates, is capacious, antinoise and heat insulated, it guarantees the working temperature of the electrical components, also improves the working comfortably.



Technical Parameters

Model		YHZS50
Productivity(m3/h)		50
Host mixer		JS1000
Weighting scope and precision	Aggregate(kg)	≤2%
	Others	≤1%
Total power (kw)		70
Speed(km/h)		15
Tread diameter		3400
Turning radius		10
Total weight(kg)		25000







Remarks:



1. The total power do not include the power conveyor.



2. The hopper and the capacity can be designed as customer’s requirement.



3. The parameters may have changed, please subject to the products.

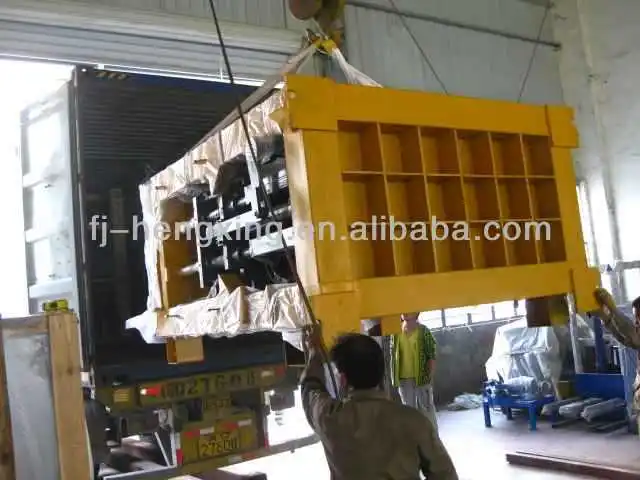

 Concrete Batching Plant,Loaded into the container. The electrical components will be packed in strong wood cases with the above shipping mark clearly printed on each package. It must be suitable for long distance transportation

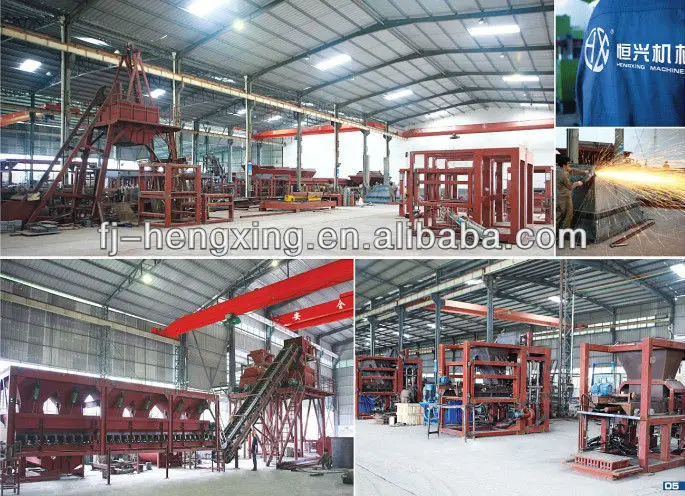

HXM Hengxing Machinery is founded in the year 1984, with 28 years experience.

1. 9000m2 factory , 300 workers ,20 R&D engineers and 50 technicians;



2.HXM has 20 branch offices in China.



3.Our machines are well distributed and can be found in use in more than 50 countries and areas.



4.We are famous block machinery ,China well konwn mark,got CE,ISO9001,an other certifications.



5.Best quality &best service with competitive price.
