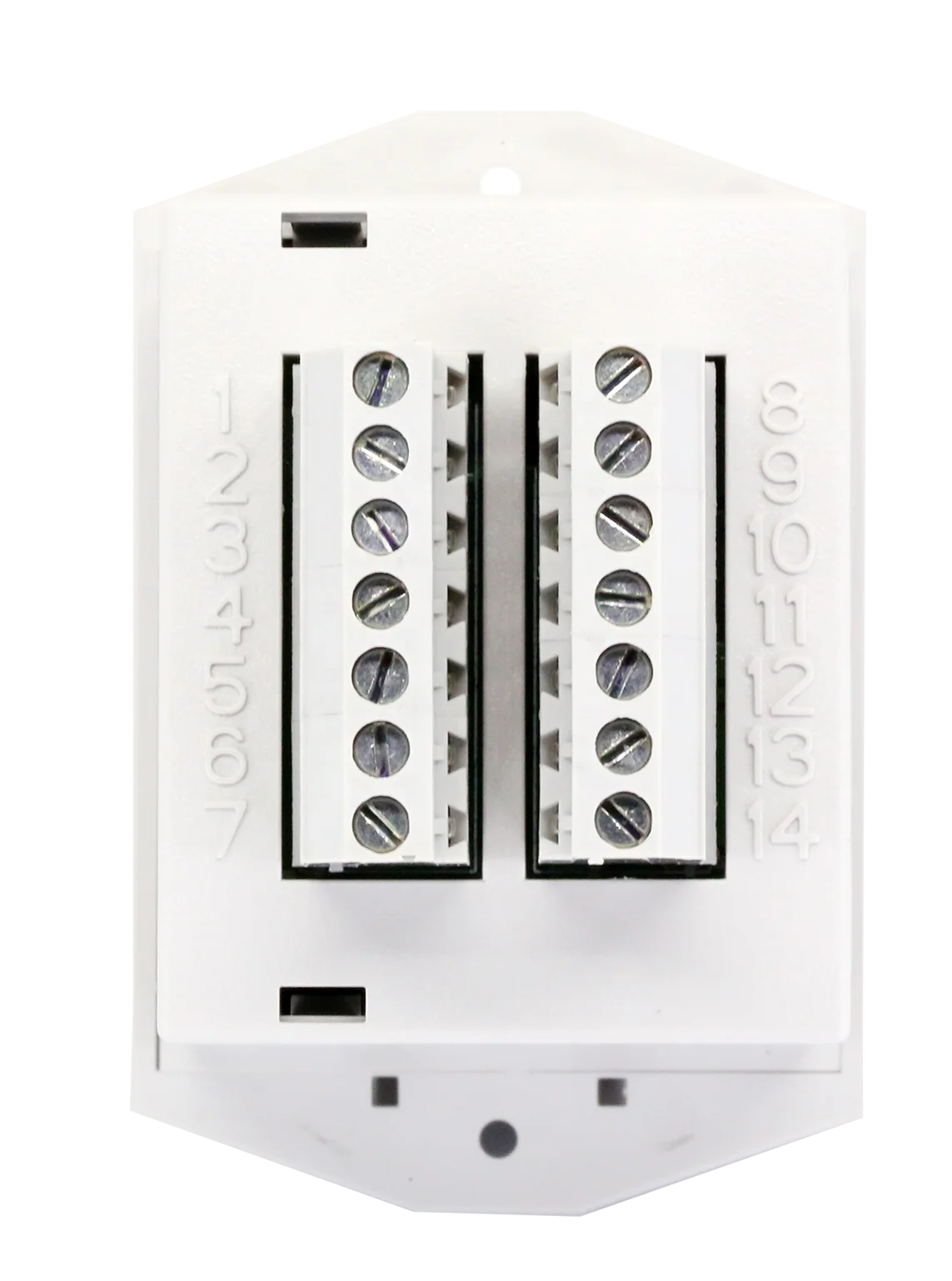

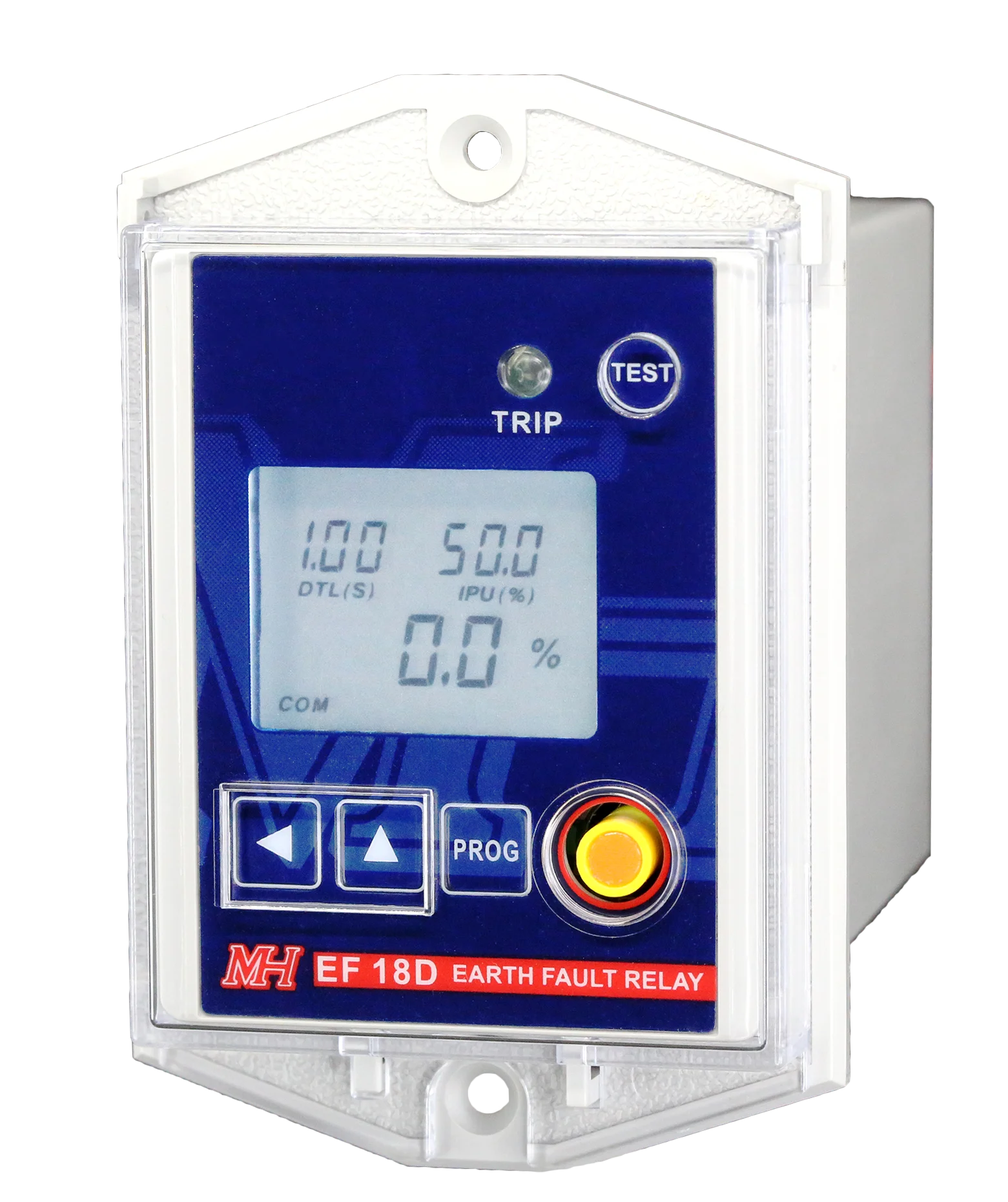

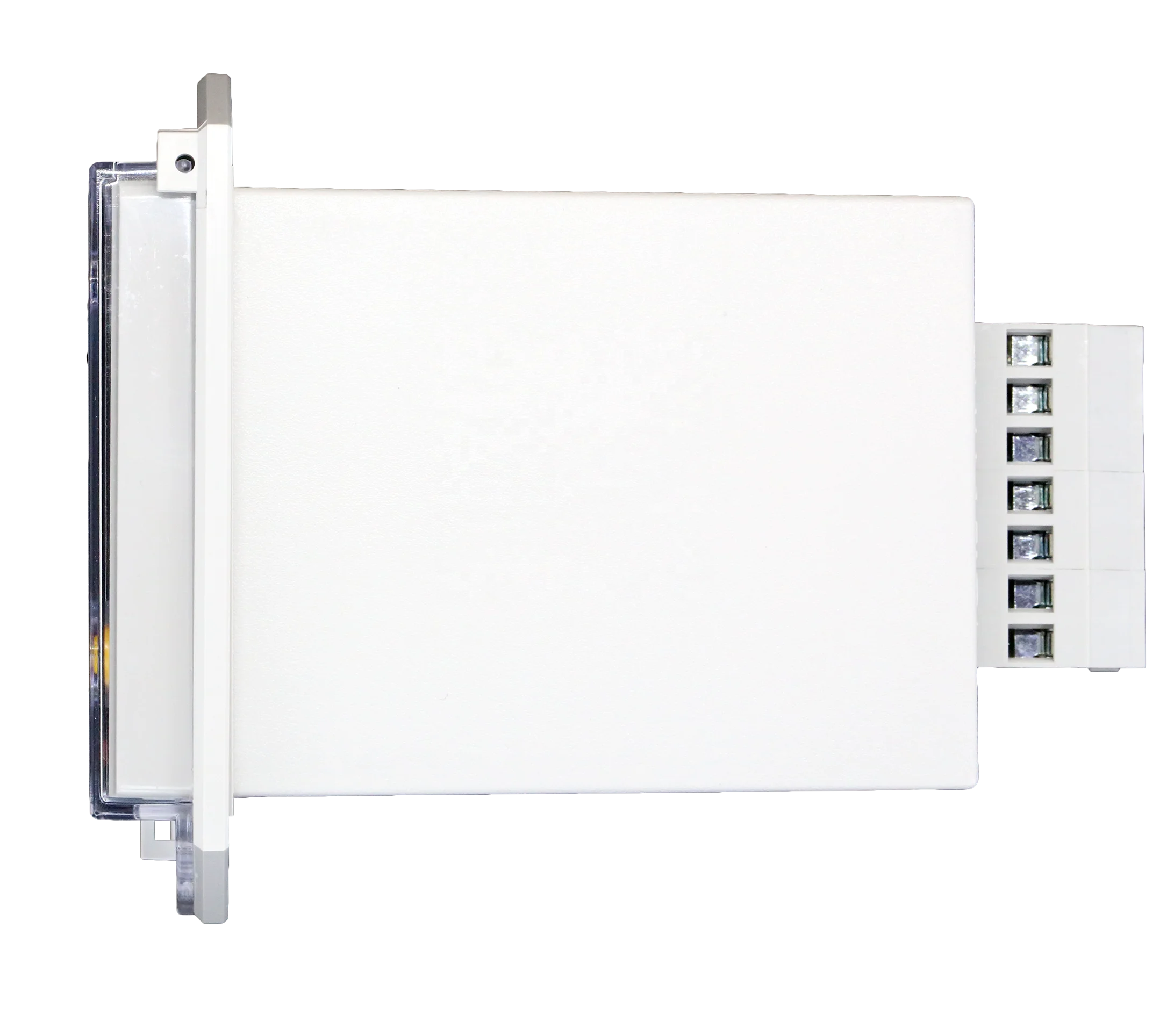

Цифровое реле неисправности заземления MH EF18D DTL ANSI 50G/51G 50N/51N с уникальной механической кнопкой
- Категория: Other Electrical Instruments >>>
- Поставщик: MUN HEAN SINGAPORE PTE LTD
Сохранить в закладки 10000008574348:
Описание и отзывы
Характеристики
Products Description

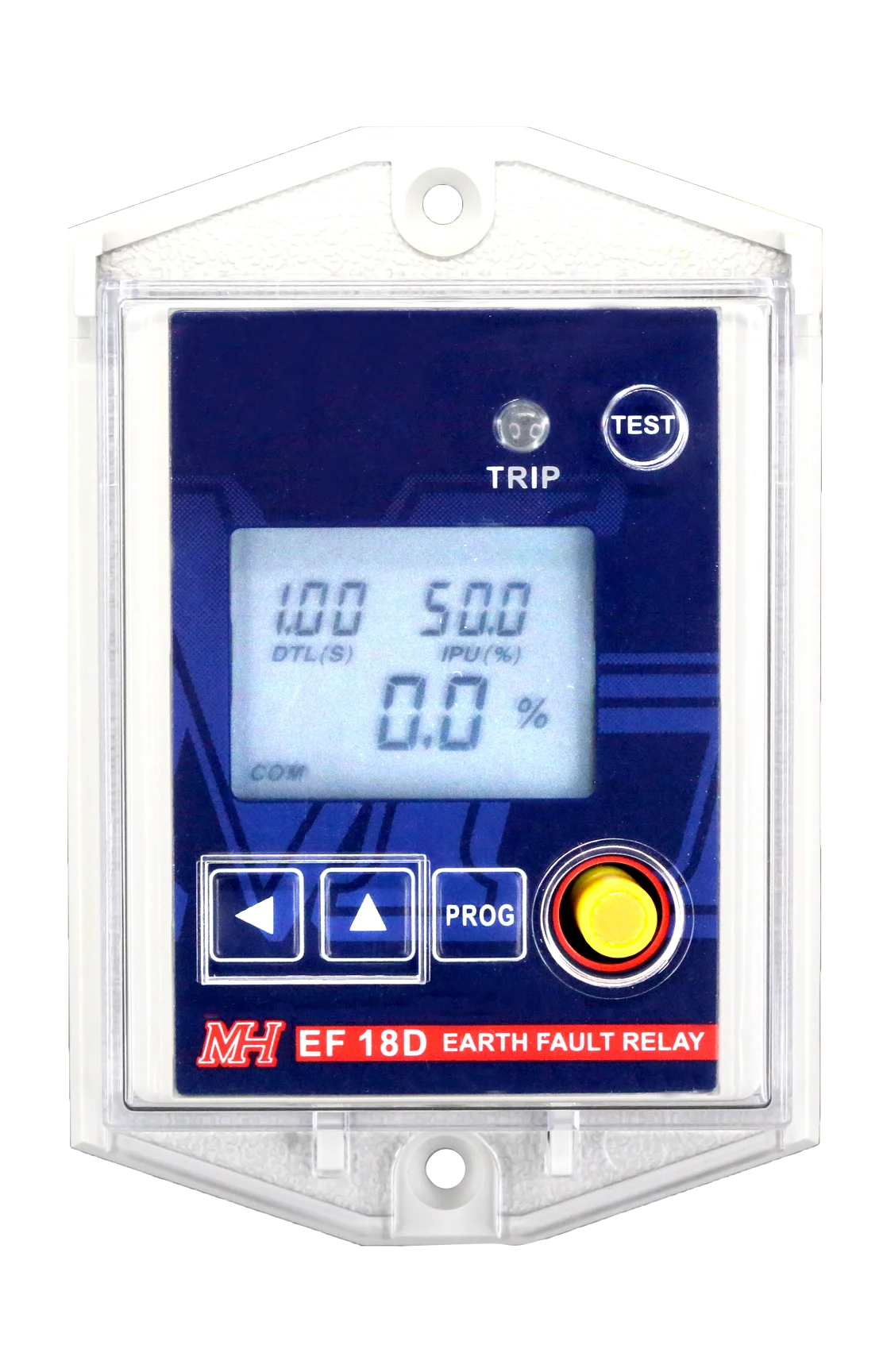

The MH EF18D Digital Earth Fault Relay is a digital microprocessor-based protective relay designed to monitor and detect earth fault. It is equipped with a unique fault indicative system which called MTB. This MTB is a Mechanical Trip Button that latched with output contact after relay operated. The MTB is designed in accordance with ANSI 86 lockup relay.
Highlights of EF18D
- Microprocessor-based with highest accuracy
- Comply to ANSI 50N/51N, 50G/51G, 86
- Unique fault indicative system in accordance with ANSI 86 Lockup Relay
- Definite Time Delay
- Extra secure test trip system
- Event records with date and time stamping
- LCD display
- Simple, compact and user friendly
- Fully type tested by accredited laboratory
Applications
Incoming feeder protection
Outgoing feeder protection
Busbar protection
Product Parameters
Characteristic | |||
Protection functions | ANSI 50N/51N, 50G/51G, 86 | ||
Power Supply | AC/DC 85-265V (other voltages available on request) | ||
Operating frequency | 50 / 60 Hz | ||
Power consumption | ≤ 3.5 VA | ||
Rated input current | 5A (1A available upon request) | ||
Earth fault pickup setting | 2.0-50.0% in step of 0.1% | ||
Definite time delay setting | 0.03-2.00 sec in step of 0.01 sec | ||
Instantaneous mode (high-set) | 2.0-10.0 times of setting current in step of 0.1 | ||
Operating temperature range | -10 to 55°C | ||
Relative humidity | <93%, non-condensing | ||
Degree of protection | IP31 (front), IP20 (back) Optional IP65 front cover | ||
Overcurrent withstandability | 10 * I rated (for 1 sec) | ||
Output | Relay output | 2 x N/O (normally open) | |
Contact rating | 2A at 250VAC | ||
Optional interface | RS485 Modbus RTU, | ||
Display | LCD with backlit | ||
LED status indication | Red LED for tripped | ||
Safety feature | Mechanical Trip Button (MTB) complying with ANSI 86 | ||
Housing material | ABS resin complying with UL94V0 | ||
Net weight | Approximately 185g | ||
Dimensions | 59mm (width) x 88mm (height) x 113mm (depth) | ||
Panel cut-out | 51mm (width) x 65mm (height) | ||
Standard compliance | IEC60255, CE Marking | ||
Connection Diagram
3P4W
3P3W
Company Profile
The Mun Hean Group
The Mun Hean group represents an extensive network throughout Asia providing technical solutions in industrial electrical as its core expertise. The group has offices in 10 regions; Singapore, Malaysia, Indonesia, Hong Kong, Philippines, Vietnam, Myanmar, Taiwan, Beijing and Shenzhen.
The core of Mun Hean’s business lies in industrial electrical technical marketing in four key areas;
- Power Quality;
- Electrical Protection;
- Lightning Protection;
- Industrial Electrical.
The group started from Mun Hean Singapore Pte Ltd which was established in 1981 and has long been the market leaders in industrial electrical marketing. The group is the exclusive agent for many leading international brands as shown in our Product Portfolio.
Похожие товары

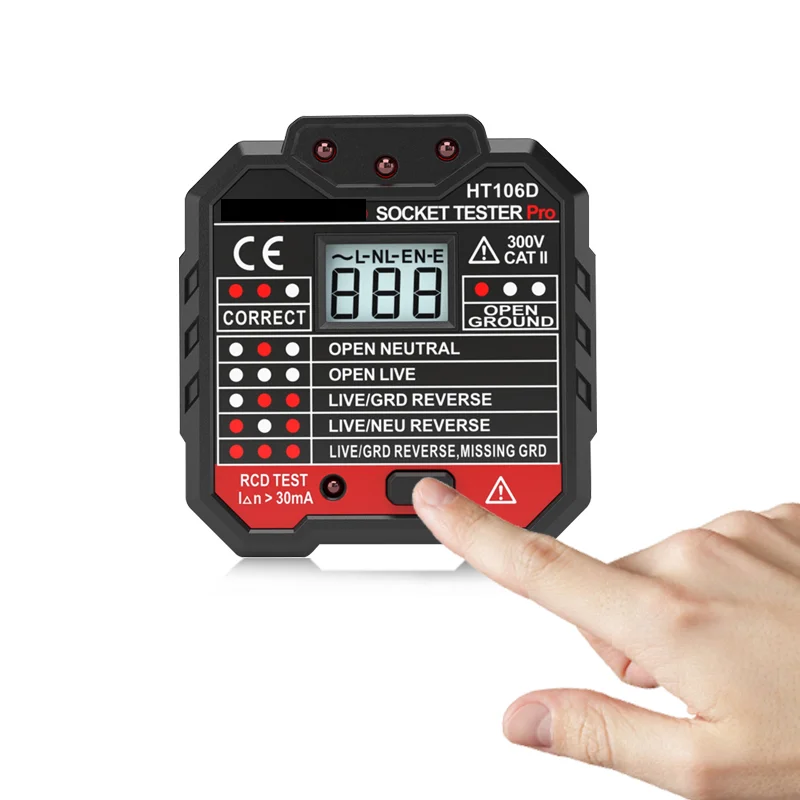

Цветной ЖК-дисплей HT106D Индикатор подключения разъема тестер напряжения тест

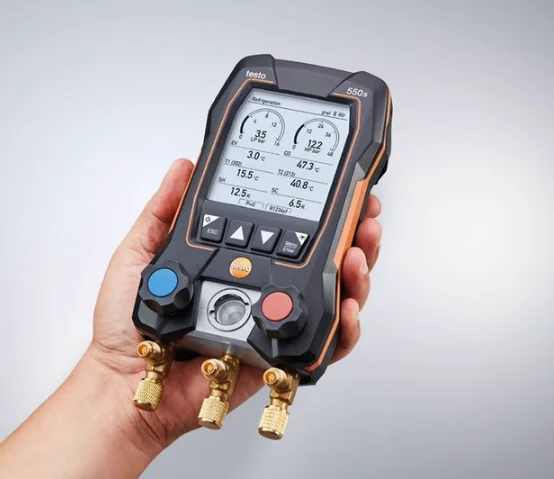

Новый Базовый комплект Testo 550s/550 умный цифровой манометр 0564 5501 с фиксированным зажимом кабеля температурные
40,00 $

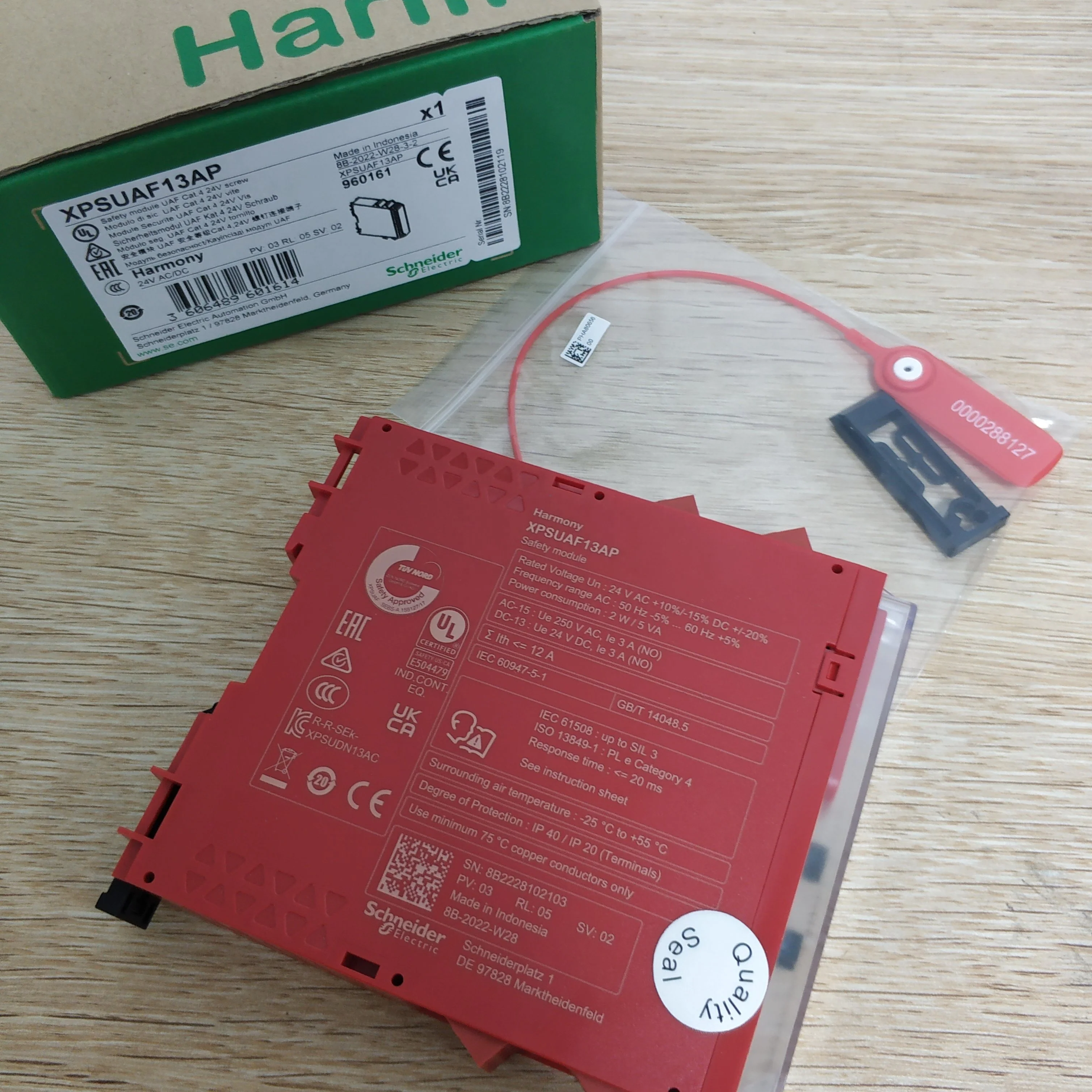

Модуль безопасности Schnei-der Harmony XPSUAF13AP
интеллектуальный цифровой аналог панели напряжение ампера frquency метр
Новый Электронный Цифровой Инклинометр с
39,00 $ - 39,20 $

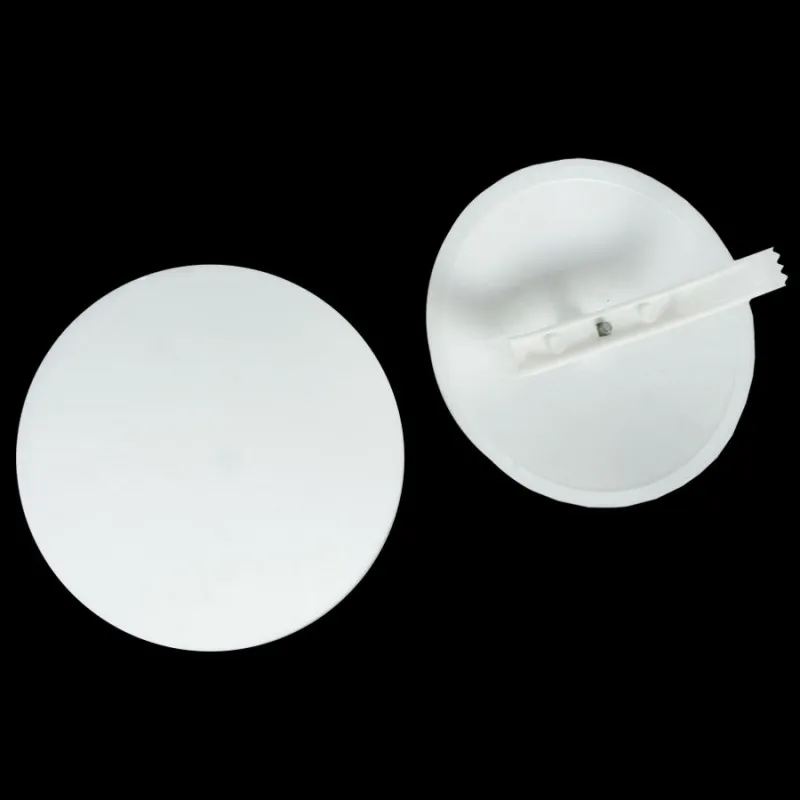

LUX BUFFET COVERS Ball Screw Plastic Foot Bumpy
