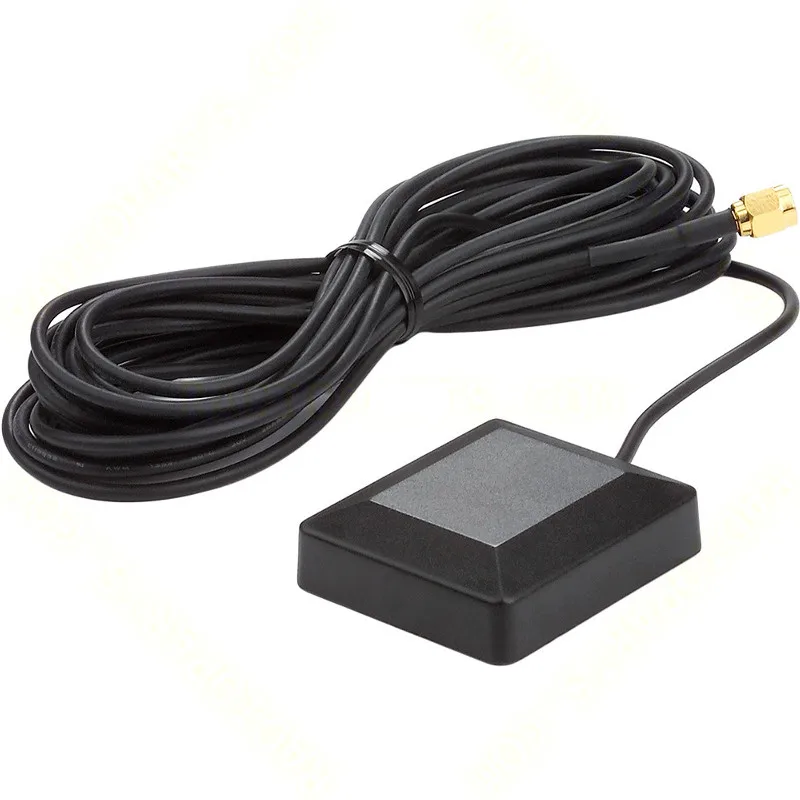

Антенна GPS ГЛОНАСС

Описание и отзывы

Характеристики

GPS / ГЛОНАСС активных антенных Технические характеристики:
Part Number: WK-GPS/GN001-SMA
Диэлектрические антенны Спецификация
Размер: 25 × 25 × 4 мм
Диапазон частот: 1575 - 1610MHZ
Центральная частота : 1590MHZ + /- 3 МГц
(GPS : 1575.42HZ , ГЛОНАСС : 1602MHZ )
V.S.W.R : 1,5:1
Ширина полосы: ± 44MHz
Ослабление: FO ± 100 МГц > 30 дБ
Сопротивление: 50 Ом
Максимальное усиление : > 3dBic , Основано на 7 × 7 см горизонтальной плоскости
Усиление Покрытие: > - 4dBic в -90 ° < 0 < +90 ° ( более 75% объема)
Поляризация : Правша циркуляр ( RHCP )
характеристики LNA
МШУ усиления
( Без кабеля ) :
30 дБ Типичный
Коэффициент шума: 1.5dB
V.S.W.R : < 1,65
Постоянное напряжение : 2.7V -5.0V ± 0.5V
Постоянный ток : 13mA Макс ( 5 В постоянного тока )
Механические характеристики
Размер: 45x35x14mm
Вес: < 200 г
Кабеля: 4 м RG174 , RG316 , LMR100 или другие
Разъем: SMA мужской прямой, SMB , предприятие , FAKRA или другие
Монтаж: Магнитный или клей
Корпус: Черный ABS
Условия окружающей среды
Рабочая температура : -40 ℃ ~ +85 ℃
Температура хранения : -40 ℃ ~ +85 ℃
Вибрация: синус 1г развертки (0 - р) , 10 ~ 50 ~ 10 Гц по каждой оси
Влажность: 95% ~ 100% RH
Неблагоприятных погодных условий: 100% водонепроницаемый
Среднее время безотказной работы = 1 × 10-6/pc.hr : 40 ℃ ± 5 ℃ , DC = 3.0V ± 0.5V , 2000pcs Для 480h
