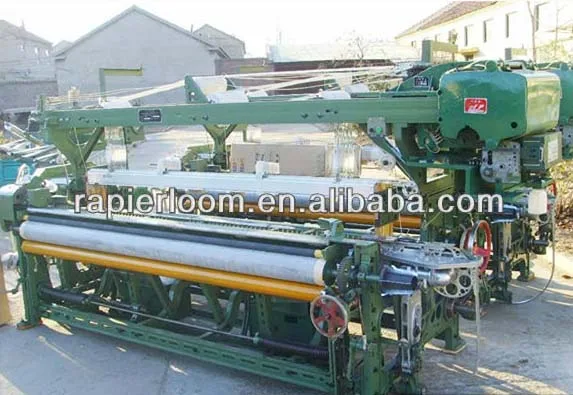

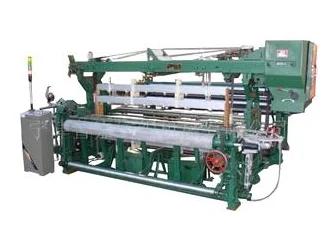

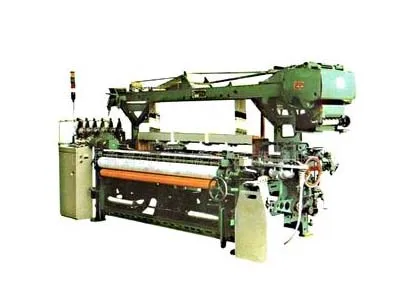

Ткацкий станок с гибкими рапирами моделью EAGLE

Модель станка

Рапирный ткацкий станок серии GA798

Ширина по бёдру

180, 190 ,200, 230, 260, 280 , 300, 360(cм).

Скорость вращения

Расчетная скорость вращения: 180~220 оборотов.

Операционная система

Микрокомпьютерная многофункциональная автоматизированная операционная система

Механизм прокладывания уточной нити

Прокладываются 180-220 утков через правый и левый концы рапиры за каждую минуту.

Диаметр навоя

Стандартный: 600мм

Диаметр скала

300мм, может соответствовать крупному механизму оттяжки.

Накопитель утка

Электронный накопитель утка FDP.

Управление приводом

Номинальная мощность основного электромотора: 1.1~1.5кВт, три фазы, переменный ток, 380в, 50герц.

Батанный механизм

Кулачковый батанный механизм

Система смазки

Масляный насос, автоматическая масленка для каретки.

Электрическая цепь

Применяется стандартный модулированный дизайн, светодиодный дисплей для отображения рабочего состояния, что обусловливает низкую стоимость и легкость обслуживания.

Механизм выбора утка

4-6цветный механизм выбора утка

Проектирование паттернов

Применяется карта для проектирования.

Охват пряжи

Тонкая пряжа: 500tex (1.2Ne)~5tex (120Ne)

Нить: 10dte(9td )~1650dte(1500Td)

Хлопчатобумажная пряжа: 12-32S.

ЗОМ

8-12 ремизная рамка, механическая каретка, автоматическое зевообразование (с 20 протяжками), может соответствовать крупной жаккардовой машине.

Механизм подачи основы

Полуактивная система подачи основы, чувствительная, со стабильной разжимной силой.

Навивающий механизм

Беспрерывное завивание, с возможностью настроить плотность нитей по утку для каждого утка и одновременного ткачества с изменением плотности утка.

Кромкообразователь

Механическое обрезание кромок, образованных перевивочным переплетением;

Расправитель: однорядный цилиндрический с медными иглами.

Механический привод

Клиноременный привод, торможение электромагнитной муфтой.

Остановочныймеханизм

Остановка основы: самостоятельный электрический основонаблюдатель;

Остановка уточной пряжи: автоматическая остановка с помощью высокочувствительного пьезоэлектрического детектора.

Многофункциональная четырехкрасочная индикаторная лампа отображает состояние остановки станка.
