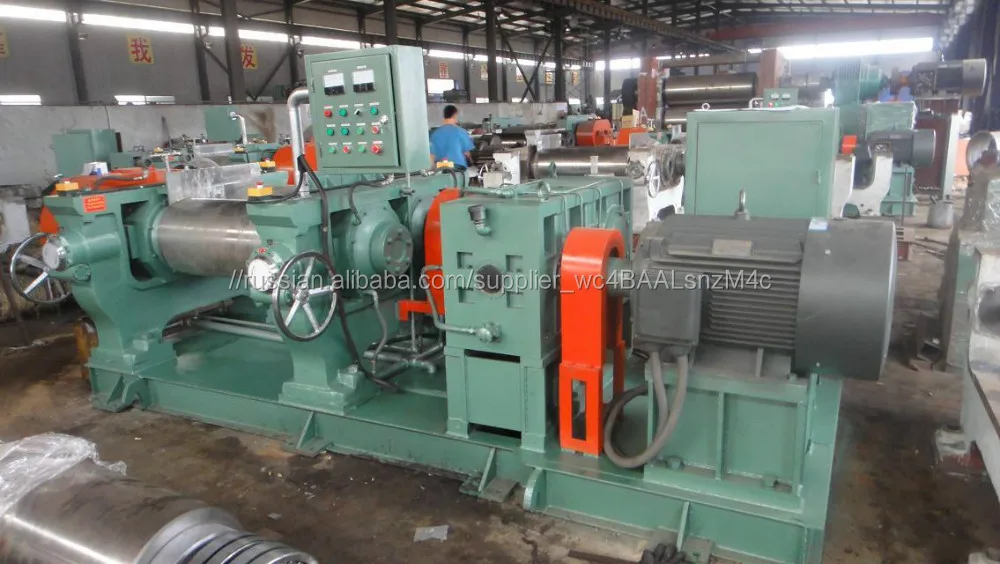

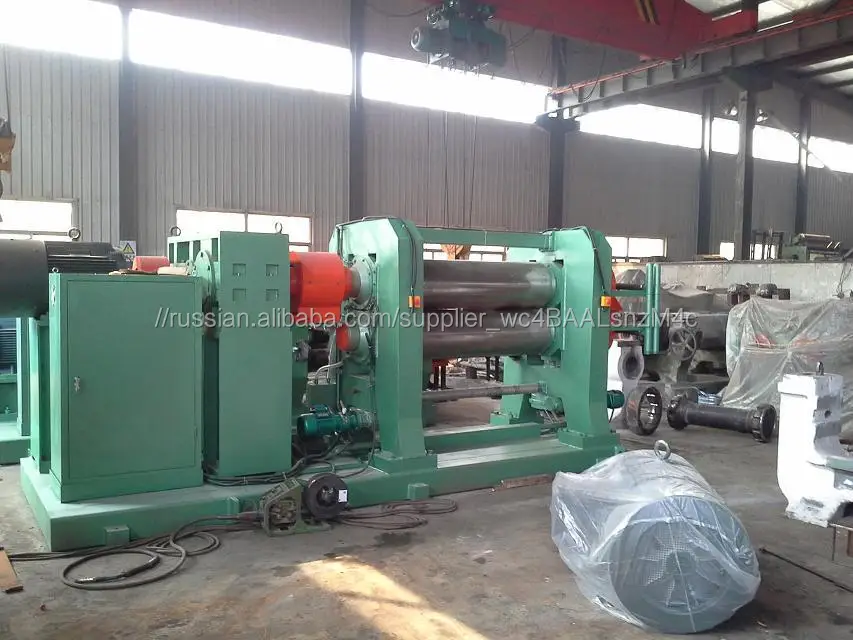

Конструкция вальцев. Различные типы вальцев имеют в основодинаковый принцип действия и ряд сходных узлов (сборочных единиц) и деталей. В общем вальцы (рис. 3) представляют собой машины, основными рабочими органами которой являются два полые валка 1 и 2, расположенные в горизонтальной плоскости и вращающиеся навстречу друг другу. Некоторые вальцы, используемые при регенерации резины, имеют три валка.

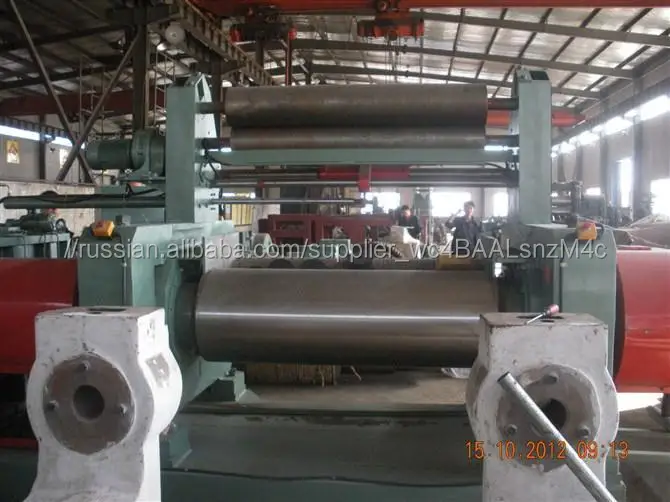

Валок 1 называется передним, так как он расположен с передней стороны рабочего места вальцев. Валок 2 называют задним. Рабочая поверхность валков может быть гладкой или рифленой в зависимости от назначения вальцев. Каждая из двух станин 8 и 12 вальцев стянута сверху траверсой (поперечинами) 5 и 17 и помещается на массивной чугунной фундаментной плите 11. Фундаментная плита с нижней стороны имеет ребра жесткости. У вальцев с групповым приводом на фундаментной плите под каждой из станин устанавливаются трансмиссионные подшипники 9, 14. В четырех углах фундаментной плиты расположены выступающие тумбы для установки и крепления станин вальцев. Крепление станин вальцев к фундаментной плите производится при помощи болтов и специальных клиньев.

Высота поверхности рабочего пола обычно находится на уровне верхней части тумб фундаментной плиты. Для регулировки параллельности установки двух станин и увеличения жесткости конструкции вальцев имеется два стяжных болта 10. Станины и поперечины (траверсы) вальцев отливаются из чугуна и должны иметь 5—6-кратный запас прочности против наибольших усилий, развиваемых при работе. В каждой станине вальцев устанавливается по два валковых подшипника (один от переднего, а другой от заднего валков).

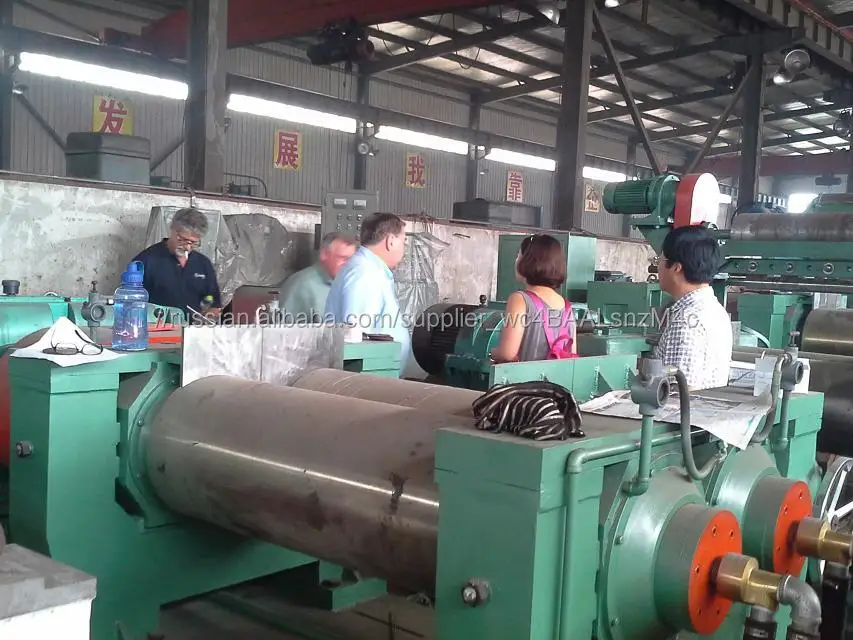

Подшипники заднего валка 2 неподвижно прикрепляются к соответствующей станине при помощи болтов. Подшипники переднего валка 1 установлены так, что их можно передвигать по станине для регулировки величины зазора между валками. Корпусы валковых подшипников скольжения для улучшения условий работы имеют специальные полости для охлаждения.

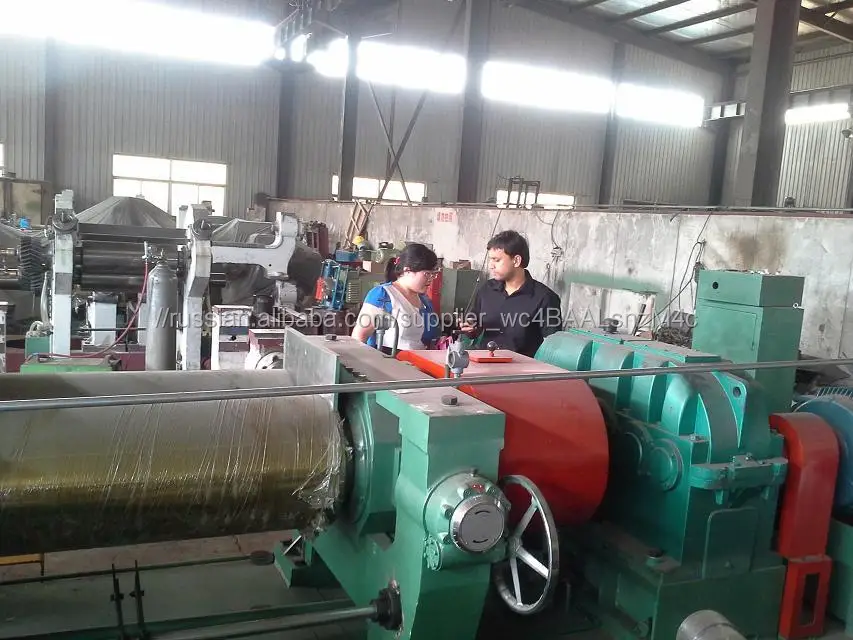

Регулировка величины зазора между валками производится при помощи специальных механизмов 7, снабженных предохранительными устройствами. На каждой из станин имеются указатели величины зазора для устранения перекоса валков.

Валки изготавливаются полыми из специального высококачественного чугуна с закаленной поверхностью рабочей части и расточкой внутренней поверхности, на которую подается охлаждающая вода (при помощи специальной системы охлаждения).

Для предотвращения возможности попадания перерабатываемого материала в валковые подшипники на вальцах устанавливаются защитные раздвижные щитки-стрелки 3, одна половина которых крепится к переднему, а другая к заднему подшипникам валков. Специальная конструкция стрелок обеспечивает достаточную надежность в работе. Для смазки поверхностей трущихся пар вальцы снабжены специальной системой с рядом смазывающих устройств.

На поперечинах станин вальцев смонтированы устройства 19 и 20 для аварийного останова.

Станины и траверсы, воспринимающие распорные усилия при работе вальцев, отлиты из стали. Перемещение передних подшипников осуществляется при помощи двух механизмов регулировки зазора.
