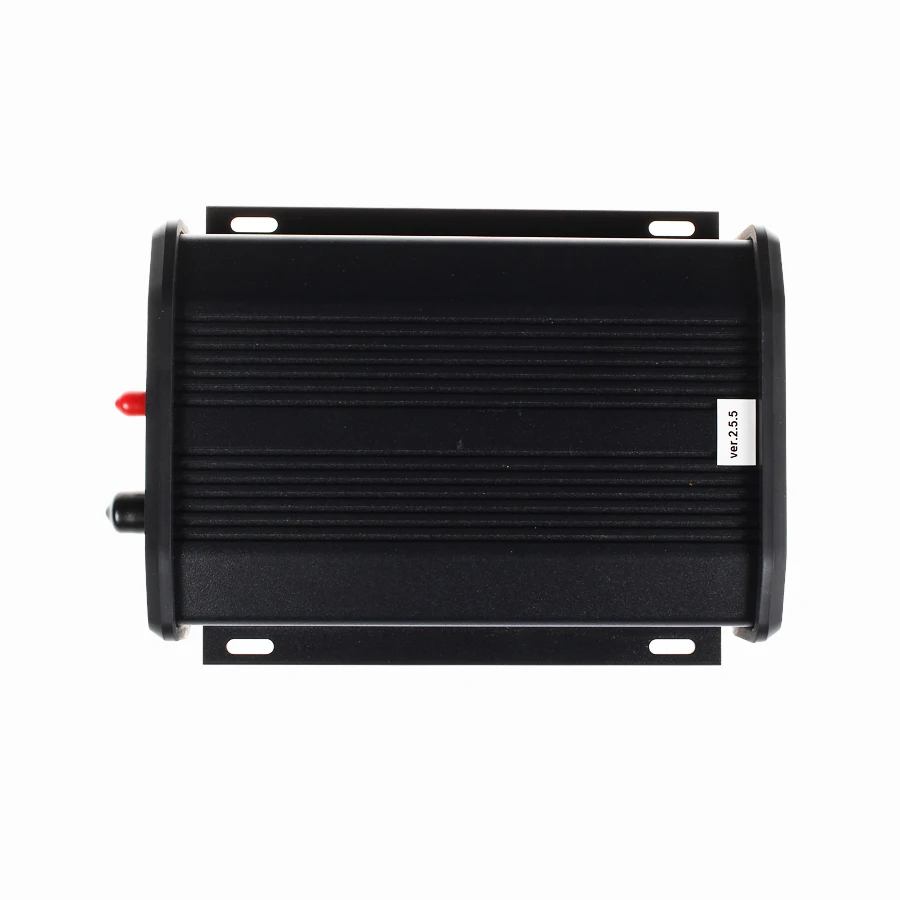

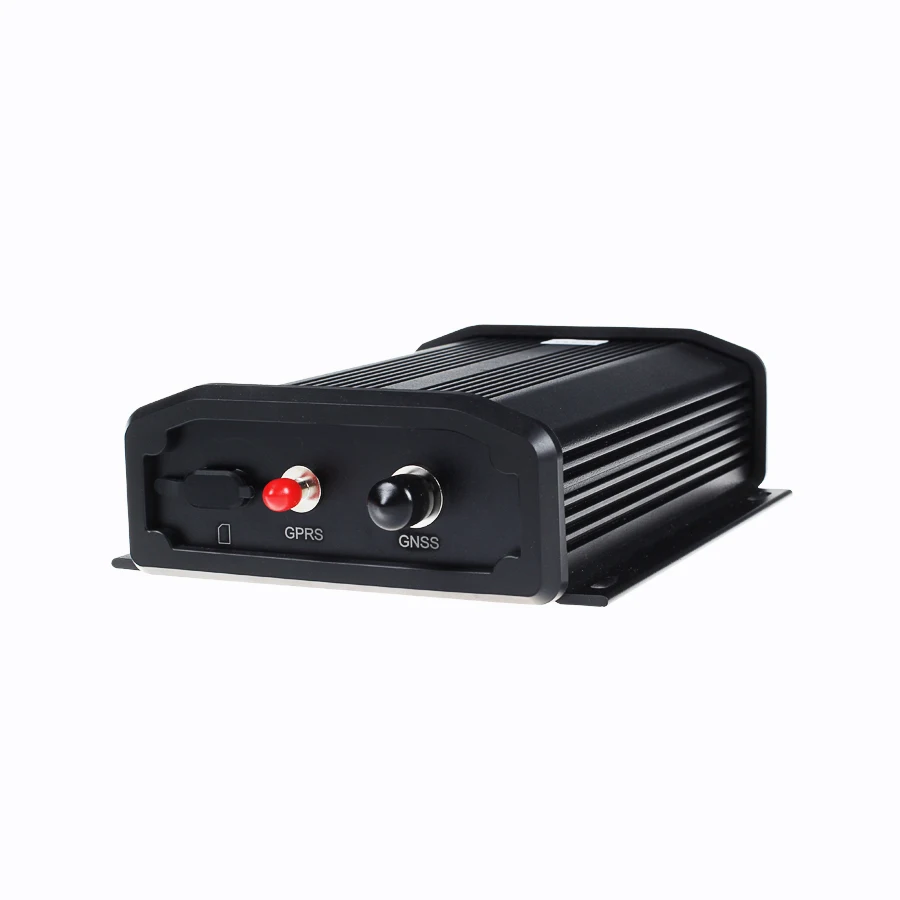

SinoGNSS ComNav M300 Mini GPS Глонасс Приемник с Внешней Антенной

Отслеживания сигнала

позиционирование Спецификации

•-496 Каналов
-GPS: L1 C/A, L2C, L2P, L5
-бейдоу: В1, В2, B3
-ГЛОНАСС: L1 C/A, L1P, L2 C/A, L2P
-" галилео " QZSS3
-SBAS: WAAS, EGNOS, MSAS, GAGAN

• пост-Обработки
по горизонтали: 2.5 мм + 0.5 промилле RMS
по вертикали: 5 мм + 0.5 промилле RMS
•один Базовый РТК (< 30 км)
по горизонтали: 8 мм + 1 промилле RMS
по вертикали: 15 мм + 1 промилле RMS

•сети RTK

по горизонтали: 8 мм + 0.5 промилле RMS
по вертикали: 15 мм + 1 промилле RMS
• E-RTK(базовый < 100 км)
по горизонтали: 0.2 м + 1 промилле RMS
по вертикали: 0.4 м + 1 промилле RMS
• DGPS: < 0.4 м 3D RMS
• SBAS: < 1 м 3D RMS
• автономный: < 1.5 м 3D RMS

связи

Формат данных

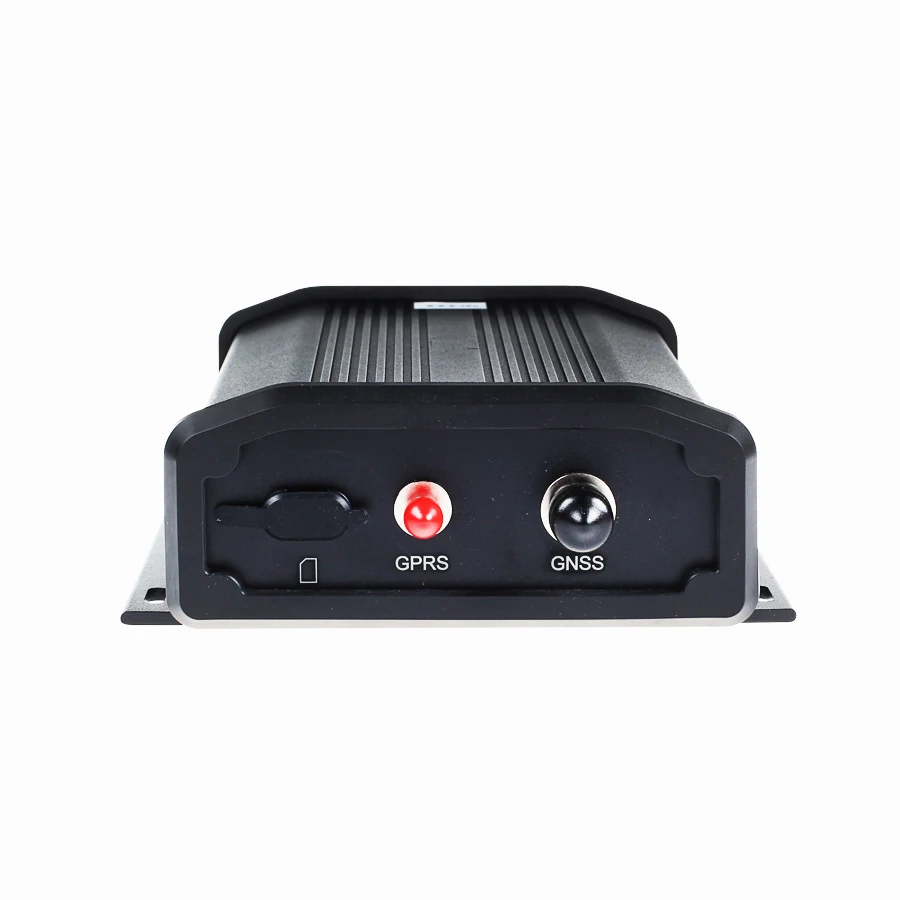

• 1 TNC разъемы для GNSS антенны
• 1 SMA мужской разъем для GPRS антенна (50Ω)
• встроенный 3.5 Г сотовый модем, поддерживающий Ntrip протокола

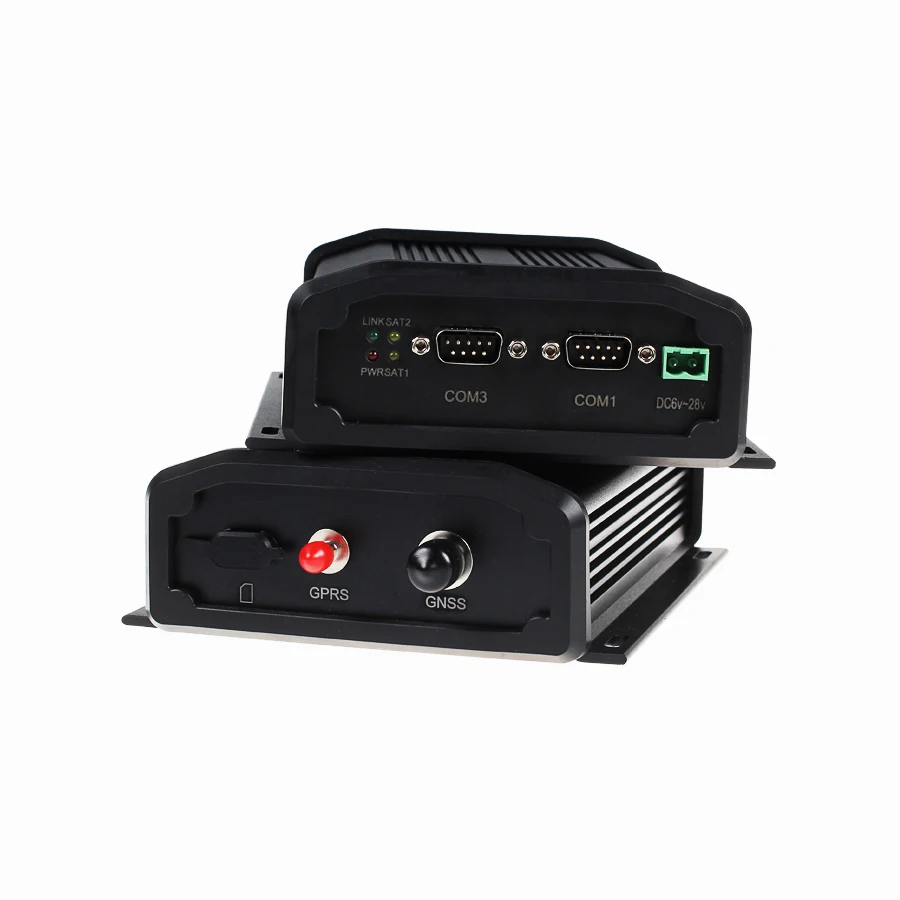

• 2 DB9 мужской порты (Стандарт RS232 протокол)
• 2P-5.08 SFP дурак-проверка разъем
• 4 СВЕТОДИОДНЫЕ индикаторы (Питание, Спутники слежения и дифференциальных данных)
• 1 слот для sim-карты
• 1 Импульсов в Секунду (PPS) выход \\ Событие Маркер вход/UHF

• коррекция данных Ввода/Вывода:
RTCM 2.X, 3. X, CMR (GPS только), CMR + (GPS только)
• позиции вывода данных:
-ASCII: NMEA-0183, GSV РМЦ, HDT, VHD, GGA, GSA, ZDA,
VTG, GST; PTNL, PJK; PTNL, GGK; PTNL, AVR; NAVPOS
-ComNav Двоичных данных: до 100 Гц
-BINEX Данных: 0x00, 0x01-01, 0x01-02, 0x01-05, 0x7d-00, 0x7e-00, 0x7f-05
-данные о местоположении скорость вывода: 1 Гц, 2 Гц, 5 Гц, 10 Гц, 20 Гц

физическая

экологические

• размер (Д × Ш × В): 191 мм × 142 мм × 52 мм
• вес: 0.8 кг
• корпус: Прочный корпус из алюминиевого сплава
• шок и Вибрации: Разработанный, чтобы выжить в 1 м падение на бетон

• рабочая температура:-40 ° C до + 75 ° C
• температура хранения: от-45 ° C до + 85 ° C
• влажность: 95% без конденсации

электрические и Антенны

программное обеспечение

• входное напряжение: + 6 В ~ + 28 В ПОСТОЯННОГО ТОКА
• потребляемая мощность: < 2.5 Вт

• В-серии GNSS антенны
• 5 м/10 м РФ Кабели

• ComNav Компас Приемник утилиты

1 Содержание Упаковки Образец

6 Последовательный ИНТЕРФЕЙС RS-232 до 7 Pin Кабеля для Передачи Данных

2 M300 Mini Приемник ГНСС

7 DB9 Двойной Женский Кабель для Передачи Данных

3 AT330 GNSS Антенны

8 Питания

4 GPRS Антенна (Опционально)

9 Компл. международного джек адаптеры

5 Кабель Питания

10 10 м GNSS Антенна Кабель
