Keyestudio щит с ЧПУ v4 3 шт. A4988 Драйвер Nano CH340 для Arduinos

Описание и отзывы

Характеристики

Keyestudio CNC shield v4 + 3 шт. A4988 Драйвер + нано CH340 для Arduinos ЧПУ

1. Введение

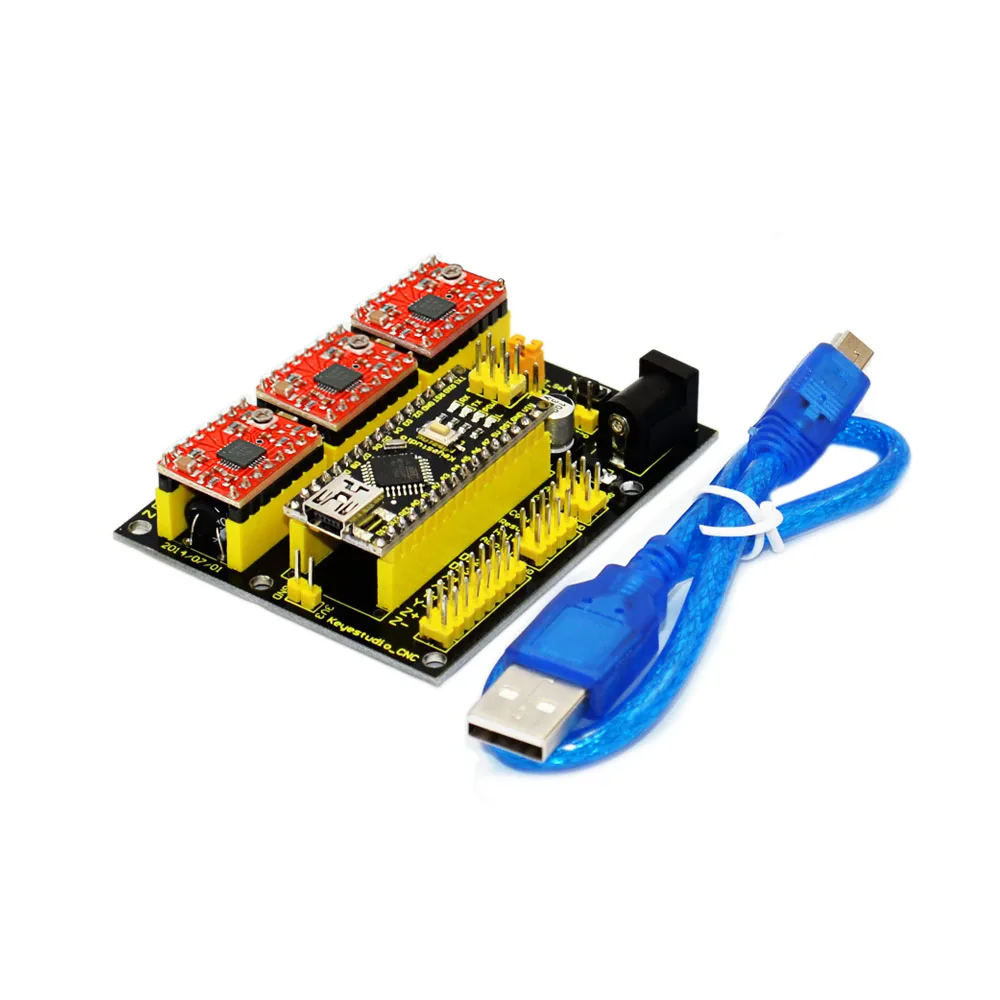

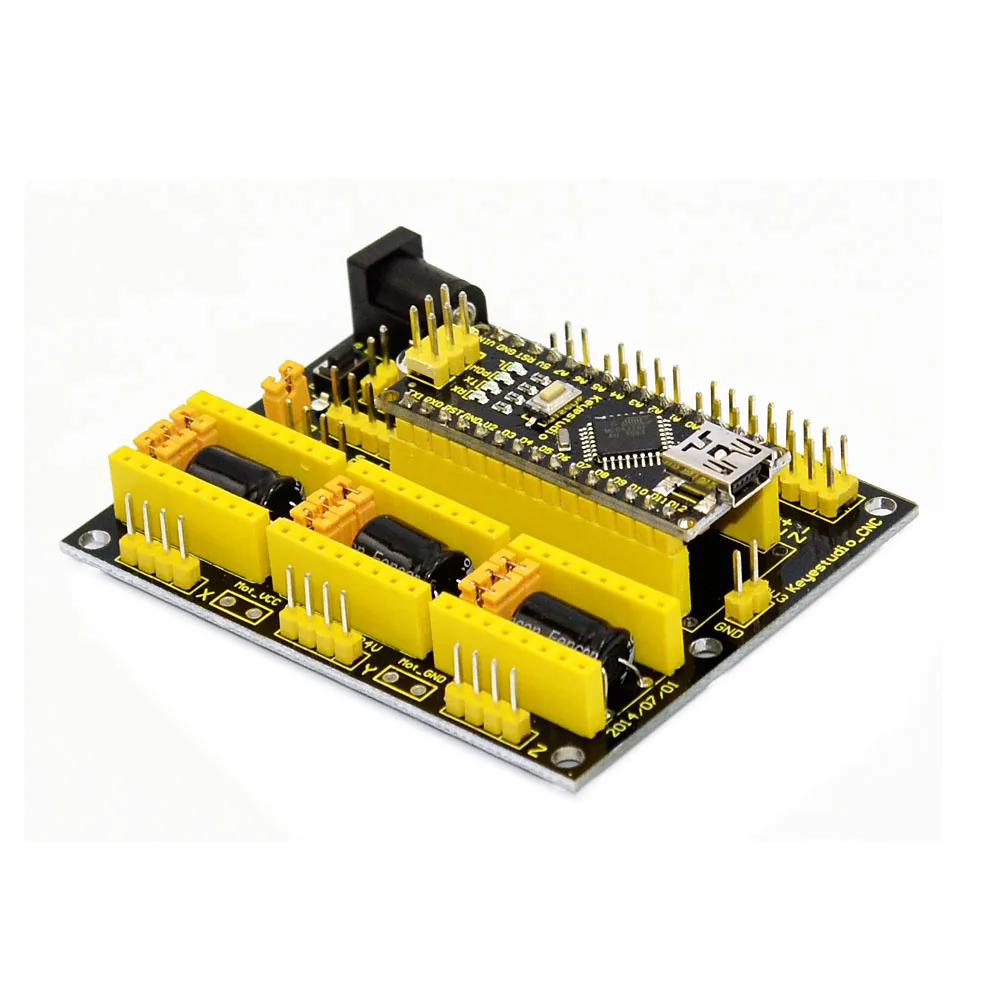

Keyestudio щит с ЧПУ V4

Keyestudio CNC shield v4.0 должен работать с Keyestudio nano ch340. Его можно использовать в качестве платы расширения водителя для гравировальных машин. Он имеет в общей сложности 3 канала слотов для шаговых модулей A4988 Степпер (не входят в комплект) для вождения 3 канала шаговых моторов. Каждый канал шагового двигателя только требует 2 порта IO, что означает, что 6 портов IO достаточно для управления 3 шаговыми двигателями. Этот щит может быстро работать для управления шаговыми двигателями в вашем проекте.

Keyestudio nano ch340

Keyestudio nano ch340 контроллер-это маленький, полный плата на основе ATmega328. Это открытый источник простой I/O платформы с 12 цифровыми I/O булавками (из которых 6 предоставьте PWM выход), 8 аналоговых входных контактов, pin 0 (RX) и 1 (TX) используется для получения (RX) и передачи (TX) серийных данных TTL, мини-B USB подключение, Заголовок ICSP и кнопка сброса.

2. Спецификация

1. 3-оси шаговый мотор-драйвер

2. Совместимость с микро-приводом лазерная гравировальная машина, трехосевая ЧПУ гравировальная машина.

3. 2а можно контролировать в рамках двухфазного четырехпроводной шаговый двигатель.

4. Выпущен цифровой интерфейс IO, легко соединяется с другими модулями, такими как ENDSTOP.

5. выпущенный интерфейс I2C, вы можете подключиться к LCD I2C или другому модулю I2C.

6. Питание DC5V интерфейс, 7,5-12 В вход напряжения.

7. GRBL Совместимость

8. Работа с arduino nano.

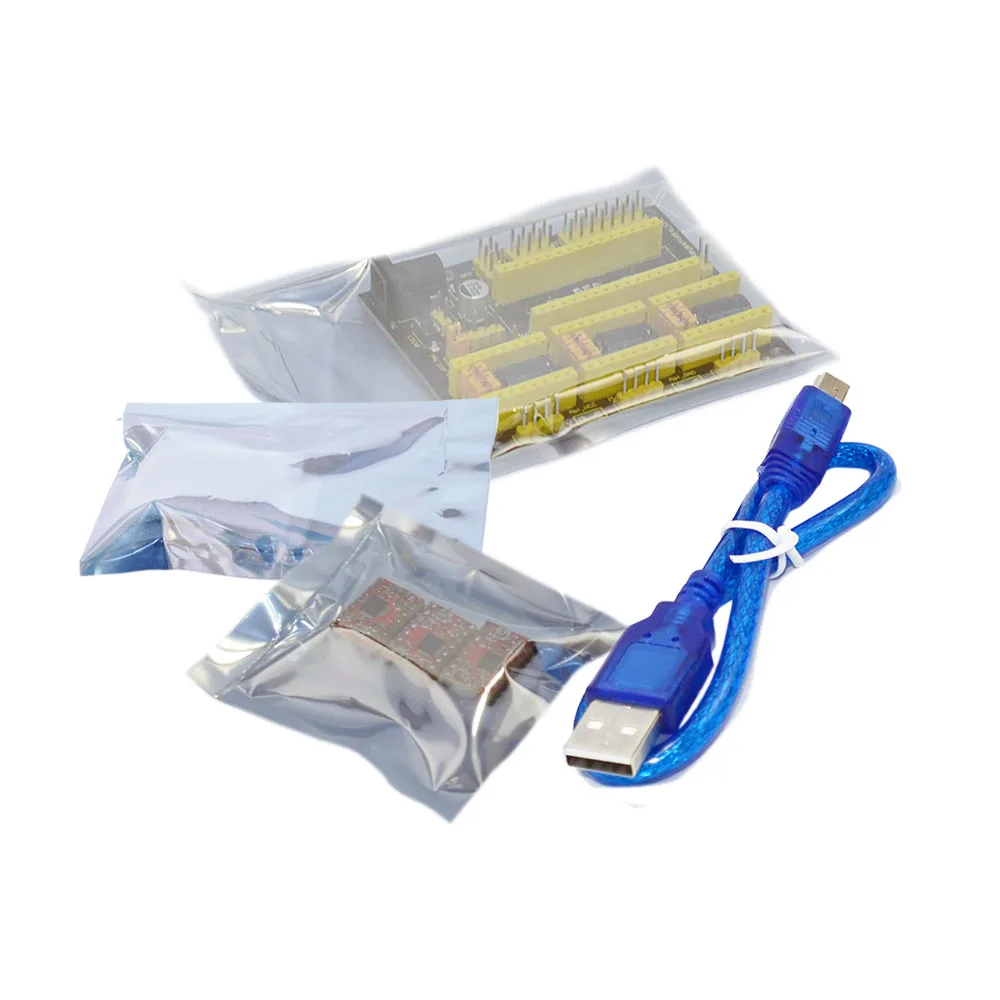

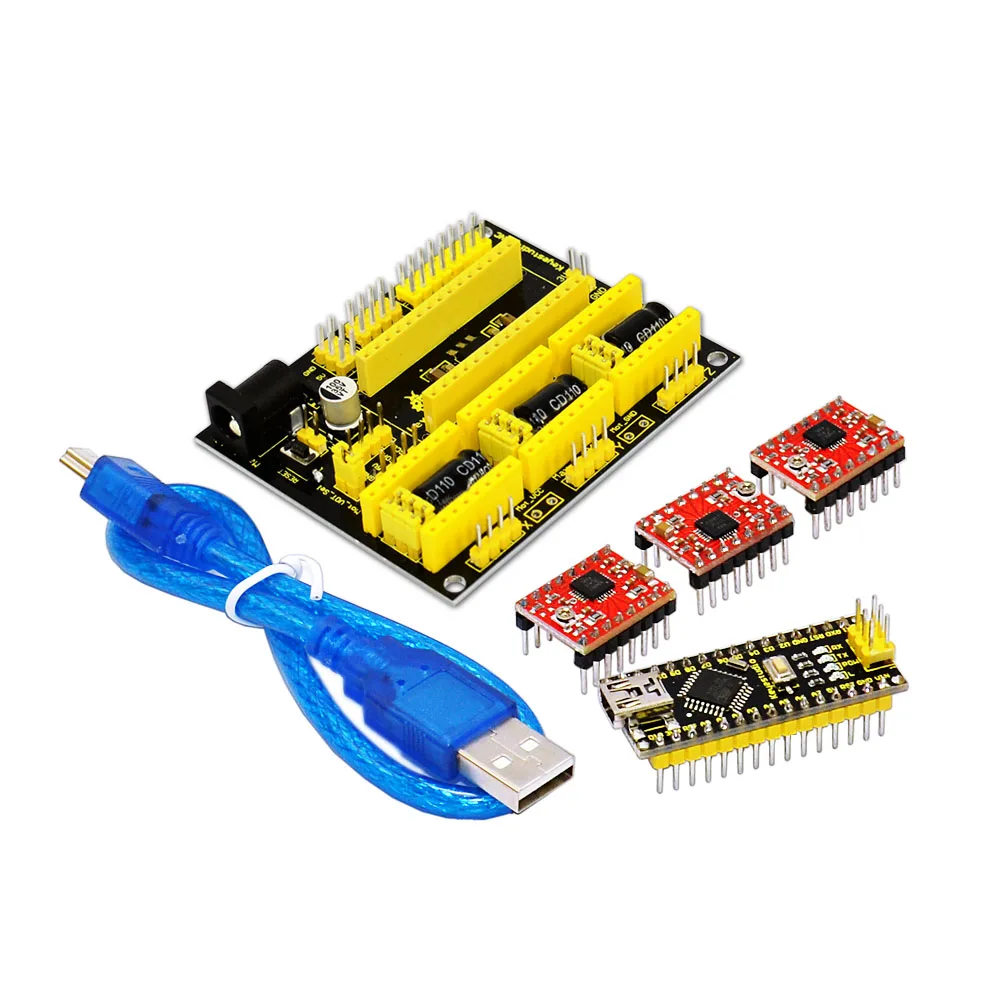

3. Список комплект

1x keyestudio CNC Щит v4.0

1x keyestudio nano ch340

3x A4988 драйвер

1x USB кабель

4. Схема подключения

Примечание: Нано и A4988 Драйвер модуля не вставляется в неправильном направлении, иначе будет повреждена ваша фурнитура!
