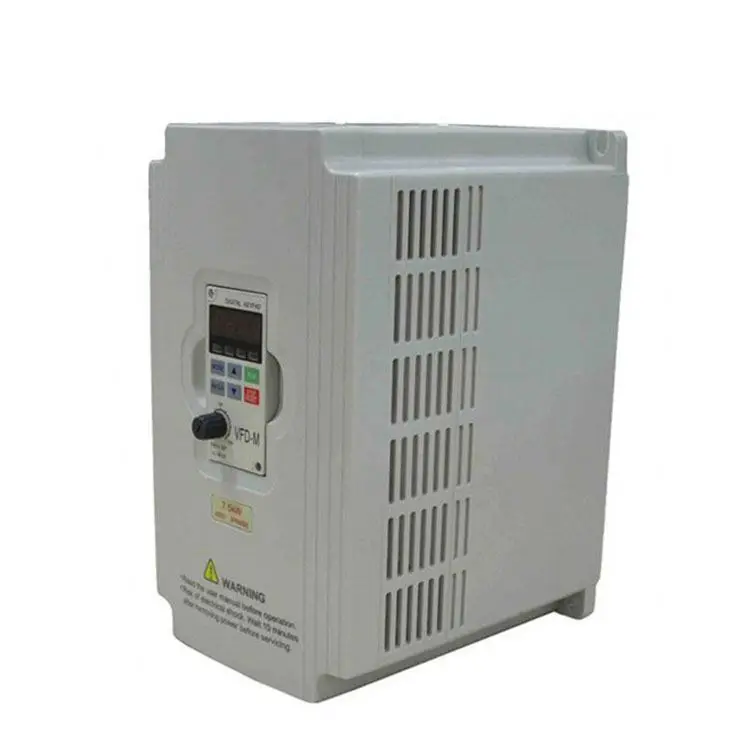

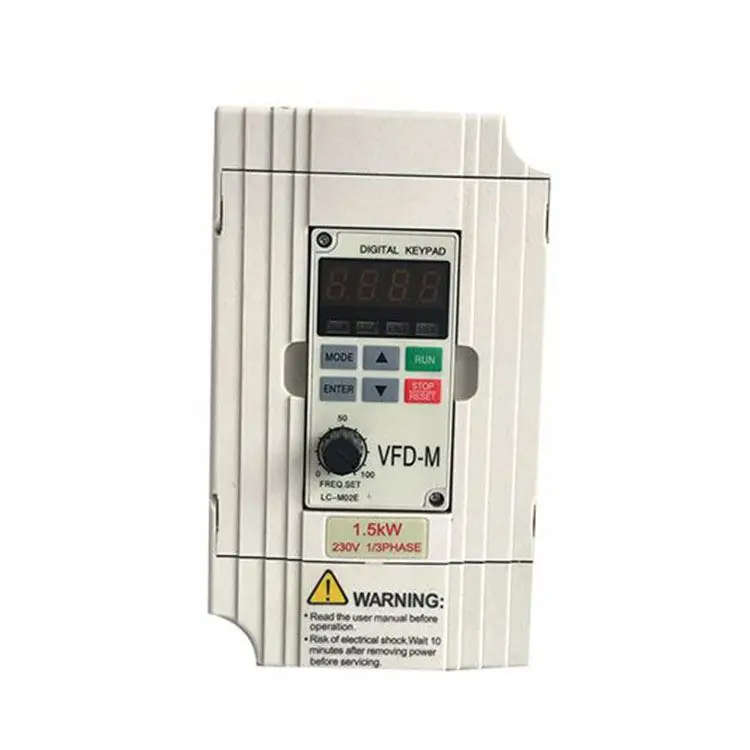

Anyhertz переменного тока инвертор FST 500 серии 1 фаза 1HP 0.75KW 750 Вт 200 В 240 В vfd

Характеристики I/O

Диапазон входного напряжения

380/220 В ± 15% одиночный или 3 фазы

Частотный диапазон на входе

47 ~ 63 Гц

Диапазон изменений выходного напряжения

0 ~ Номинальное входное напряжение

Выходной диапазон частот

0 ~ 400 Гц

Выходная мощность

0.4KW-7.5KW

Характеристики управления

Система управления

SPWM (Синусоидальная модуляция ширины импульса) управление (V/F или Бессенсорное векторное управление)

Частота. Настройки разрешения

0,1 Гц

Выходная частота Разрешение

0,1 Гц

Характеристики вращающего момента

Включая автоматический крутящий момент, Автоматическая компенсация скольжения; начальный крутящий момент может быть 150% при 5,0 Гц

Защита от перегрузки выносливость

150% номинального тока в течение 1 минуты

Пропустить частоты

Три зоны, диапазон настроек 0,1-400 Гц

Ускоренный/Decel времени

От 0,1 до 600 секунд (2 независимых настройки для Accel/Decel Time)

Ларек предупреждения уровня
Настройки частоты

20%-200%, настройка номинального тока

DC впрыска торможения

Рабочая частота 0-60 Гц, выход 0-100% Номинальный ток
Время запуска 0-5 секунд, время остановки 0-25 секунд

Торможения крутящего момента

Прибл. 20% (возможно до 125% с опционным тормозным резистором или
Торможение внешнее крепление)

V/F узор

Регулируемый узор V/F

Частота
Установка

Кнопочная панель

Кнопочная панель®

Внешнего сигнала

Potentiometer-5KQ/0,5 Вт, от 0 до + 10 В постоянного тока; от 4 до 20 мА, RS-485 интерфейс;
Многофункциональные входы от 0 до 5 (7 шагов. Пробежка, вверх/вниз)

Настройка работы сигнала

Кнопочная панель

Установка при запуске, остановке

Внешнего сигнала

2 провода/3 провода (Run, Stop, Forward/Rev,), JOG operation,
RS-485 последовательный интерфейс (MODBUS)

Эксплуатационных характеристик

Многофункциональный
Входной сигнал

Многошаговый выбор от 0 до 7, Jog. accel/decel ингибит, сначала к forth accel/decel переключатели, счетчик,

Операция ПЛК, внешний базовый блок (NC, NO), вспомогательное управление двигателем является недействительным, ACI/AVI

Выбор, сброс диска. Настройки клавиш вверх/вниз, выбор раковины/источника

Многофункциональный
Вывода

Привод переменного тока работает, частота достигается, без нуля, базовый блок, индикация неисправности,

Локальная/Удаленная индикация. PLC индикация работы. Дополнительный выход двигателя, драйвер готов,

Перегрев, сигнализация, Аварийная остановка

Аналоговый выход сигнала

Аналоговая частота/выходной ток сигнала.

Выходной сигнал тревоги контакт

1 форма C контакт или открытый коллектор выход.

Функций

Автоматический регулятор напряжения. S-кривой. Защитное устройство от перенапряжения. Защита от перегрузки по току, записи неисправностей. Регулируемый слинг

Частота, торможение постоянного тока, мгновенный перезапуск потери мощности, автоматическая настройка, ограничения частоты,

Блокировка/Сброс параметров, векторное управление, счетчик. PID контроль, PLC,
MODBUS связь, обратное торможение, аномальный сброс,

Аномальный повторный запуск, Цифровой частотный выход, функция сна/возрождения,
1 st/2-й выбор источника частоты

Защитные функции

Самотестирование, перенапряжение, перегрузки по току, под напряжением, перегрузка,

Перегрев, внешний дефект, электронный тепловой, наземный дефект.

Дисплей клавиатуры

6-ключ. 4-разрядный. 7-сегментный светодио дный. 4 светодиода состояния, основная частота, выходная частота.

Выходной ток, пользовательские единицы измерения, значения параметров для настройки, проверки и ошибок, запуска, остановки, сброса, FWD/REV

Условия окружающей среды

Уровень защиты

IP20

Степень загрязнения окружающей среды

2

Место установки

Высота 1000 м или меньше, беречь от коррозионного газа. Жидкости и пыли

Температура окружающей среды

. От-10 °C до 40 °C (от-10 °C до 50 °C без заглушка) без конденсации и без заморозки

Коробка для хранения/Транспорт
Температура

От-20 °C до 60 °C

Влажность окружающего воздуха

Ниже 90% относительной влажности (без конденсации)

Вибрация

9,80665™ ^ (1 г) менее 20 Гц. 5,88 м/с 2 (0,6 г), при температуре 20 до 50 Гц
