Точная система управления температуры bga rework station DH A2E

Характеристики продукта

◆Точном оптическом центрировании системы
① Цветная оптическая система с функциями сплит-видения, два цветовых разделения, увеличение/уменьшение и микро-регулировка, оснащенная устройством обнаружения аберрации, с автоматической фокусировкой и программным обеспечением
② CCD камера усиливает до 200x, с функцией регулировки яркости верхнего/нижнего света, точность монтажа составляет 0,01 мм

CCD камера мобильный телефон Автоматическая bga паяльная станция для продажи

◆Расширенные функции
① Верхний поток горячего воздуха регулируется, чтобы удовлетворить требования любых чипов.
② Автоматическая Распайка, установка и пайка. Автоматическая система подачи.
③ Встроенное инфракрасное лазерное позиционирование, помогает быстро позиционировать PCB.
④ Верхняя нагревательная головка и монтажная головка 2 в 1 дизайн.

⑤ Монтажная головка со встроенным устройством для испытания давления, чтобы защитить PCB от измельчения.
⑥ Встроенный вакуум в монтажной головке автоматически подбирает чип BGA после распайки.

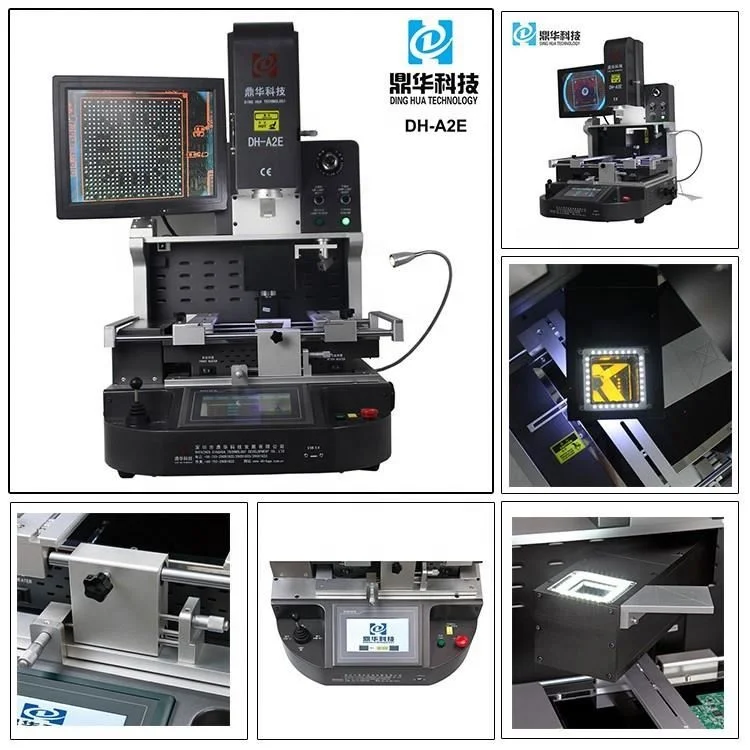

DHA2E паяльная станция горячего воздуха Автоматическая материнская плата ремонтная машина

◆Три самостоятельно контролировать обогреватели
① Верхние и нижние нагреватели нагреваются горячим воздухом, третий-Инфракрасная зона предварительного нагрева, верхние и нижние нагреватели могут установить 8 сегментов восходящей температуры/постоянного времени/температуры восходящего склона, может сэкономить десятки тысяч групп температурных кривых.
② Он может нагревать печатную плату и чипы bga одновременно. И третий ИК нагреватель может подогревать печатную плату снизу равномерно, чтобы избежать деформации PCB во время процесса ремонта. Все три нагревателя могут нагреваться самостоятельно.
③ В нем используется термопара типа k с замкнутым контуром и система автоматической компенсации температуры PID, вместе с PLC и температурным модулем, чтобы обеспечить точное отклонение температуры до ± 2 градусов Цельсия.
④ Внешний датчик может точно распознавать температуру, анализировать и точно калибровать кривую реальной температуры в любое время.

◆Многофункциональная эргономичная система
① Нижний нагреватель можно регулировать вверх и вниз.
② Приняты все виды магнитных верхних и нижних насадок, с вращением на 360 °, легко для установки и замены, доступны индивидуальные размеры.
③ Многофункциональная полка поддержки PCB, может быть перемещена по оси X, вместе с универсальным креплением и v-канавным кронштейном, подходящим для всех видов позиционирования PCB.
④ Мощный поперечный вентилятор автоматически охладит печатную плату быстро после распайки или пайки, это может предотвратить нагреватели от старения. Вентилятор будет выключен автоматически, когда температура нагревателей снижается до нормальной температуры.

◆Более высокий уровень безопасности функции
Машины сертифицированы CE. Он оснащен аварийной кнопкой. Также есть голосовое предупреждение около 5 секунд до завершения процесса пайки/распайки. С автоматическим устройством защиты от отключения питания, когда происходит Аномальная авария, с двойным контролем защиты от перегрева.

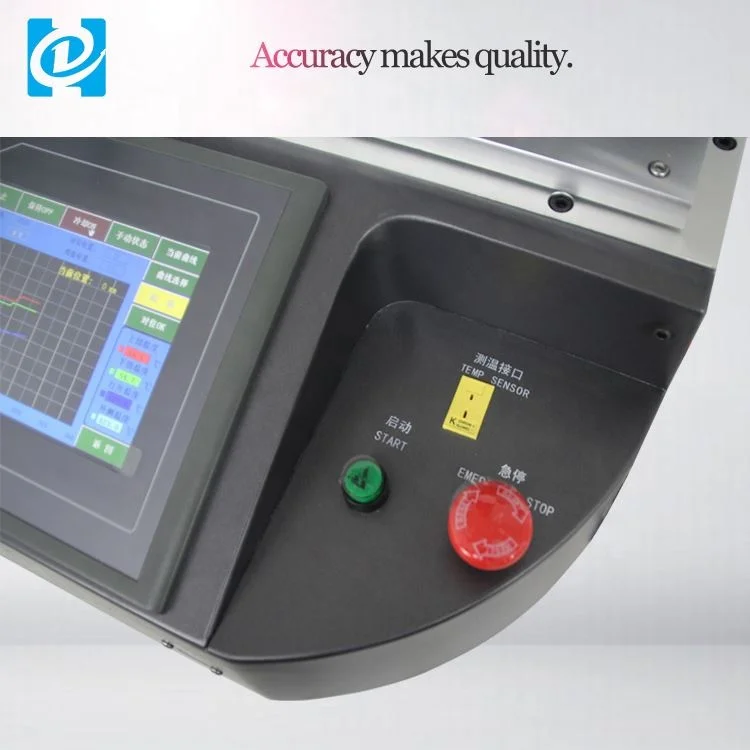

Умный ПК (мозги машины)

1. Система ПЛК, интерфейс человека-машины с сенсорным экраном для легкой работы и высокой точности переработы.

2. Управление температурными профилями: Настройка, хранение, применение, анализ, отладка. до 16 сегментов контроль температуры, 100000 групп хранения для различных профилей температуры переработы BGA.

3. управление машиной.

DHA2E паяльная станция горячего воздуха Автоматическая материнская плата ремонтная машина

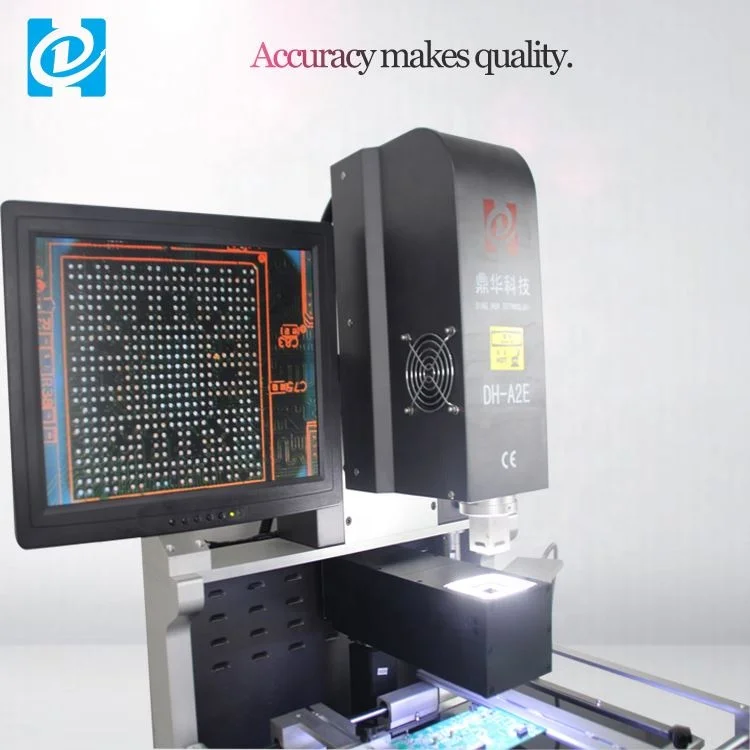

Оптическом центрировании

Название:CCD объектива камеры

Торговая марка:Panassonic

Страна происхождения:Япония

1. эффективно повышает точность выравнивания и успешность ремонта.

2. Изображение рассеивается на экране монитора.

CCD камера мобильный телефон Автоматическая bga паяльная станция для продажи

Три независимых нагревателя (3 температурные зоны)

1. Верхний горячий воздух + нижний горячий воздух + Инфракрасная платформа предварительного нагрева. сверху и снизу можно перемещать вверх/вниз.

2. сделать нагрев focusd и даже. эффективно увеличить скорость переработы.

Ручной и автоматический режим

1. Руководство: Joystic (①вправо/влево ---- увеличение/уменьшение изображения камеры. ② вверх/вниз ---- верхний нагреватель вверх/вниз)

2. Просто нажмите одну кнопку, чтобы начать процесс пайки/распайки/монтажа.

CCD камера мобильный телефон Автоматическая bga паяльная станция для продажи

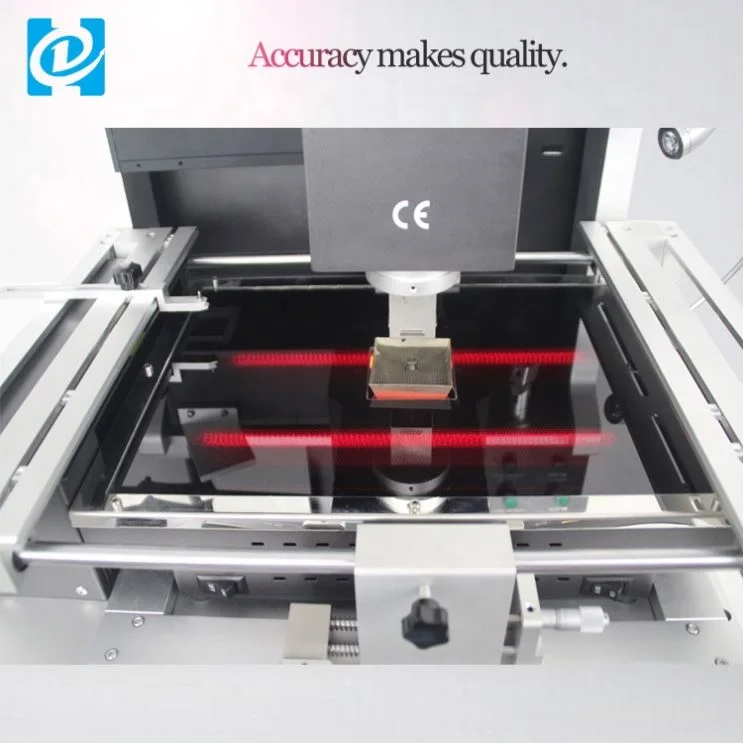

Встроенное инфракрасное лазерное позиционирование, помогает быстроПозиционирование для печатной платы.

CCD камера мобильный телефон Автоматическая bga паяльная станция для продажи

Автоматическая система подачи.

1. демонтаж: Монтажная головка, авто пикап bga чип и поместите его на подающую пластину.

2. Пайка: Монтажная головка, автоматический захват bga чипа от питающей пластины.

Инструмент для ремонта материнской платы JBC паяльная станция bga reball машина

Инфракрасная зона предварительного нагрева большого размера, покрытая стальной сеткой

CCD камера мобильный телефон Автоматическая bga паяльная станция для продажи

Сопло для масла с оплавления вентиляционное отверстие

1. Все насадки изготовлены из антикоррозийного титанового сплава.

2. Верхнее сопло имеет обратное отверстие для предотвращения повреждения поверхности

Компоненты.

3. Магнитная насадка. Простота установки/регулировки/изменения.

Контроль температуры

1. термопара k-типа + замкнутая петля + PID Автоматическая компенсация температуры делает точность температуры в пределах 1 ° Цельсия.

2. эффективно увеличивают скорость переработы.
