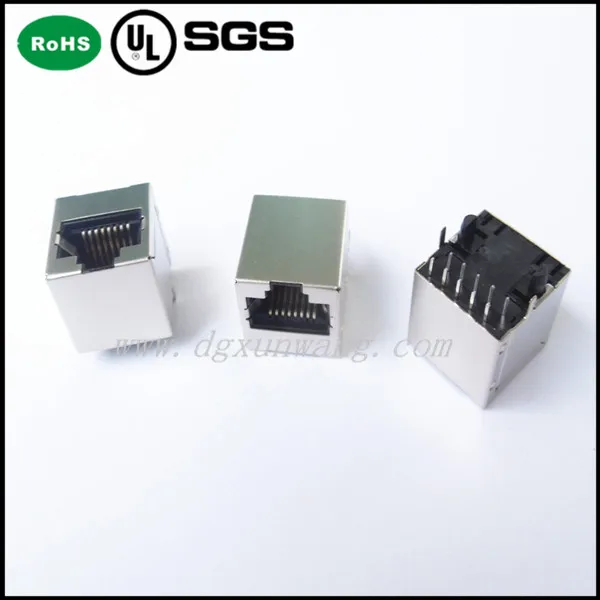

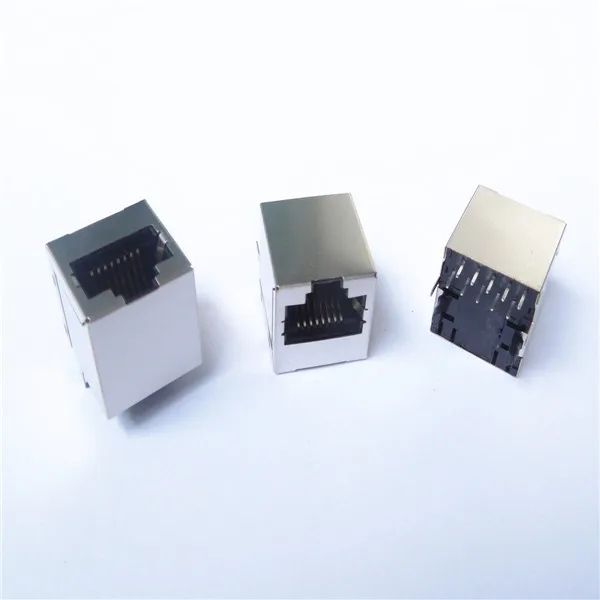

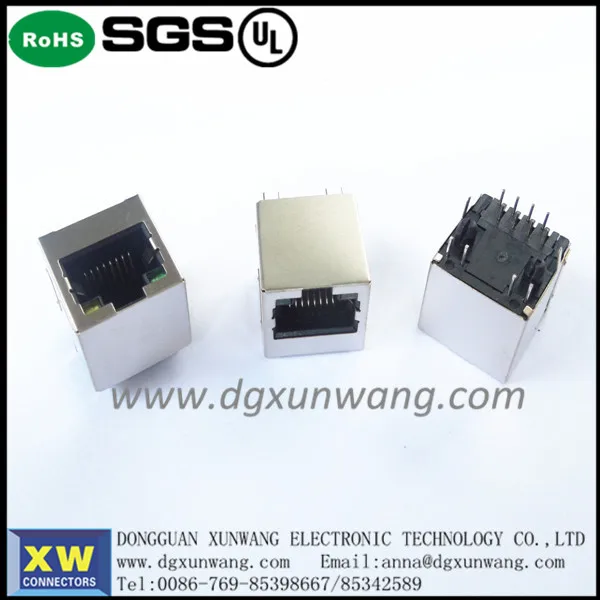

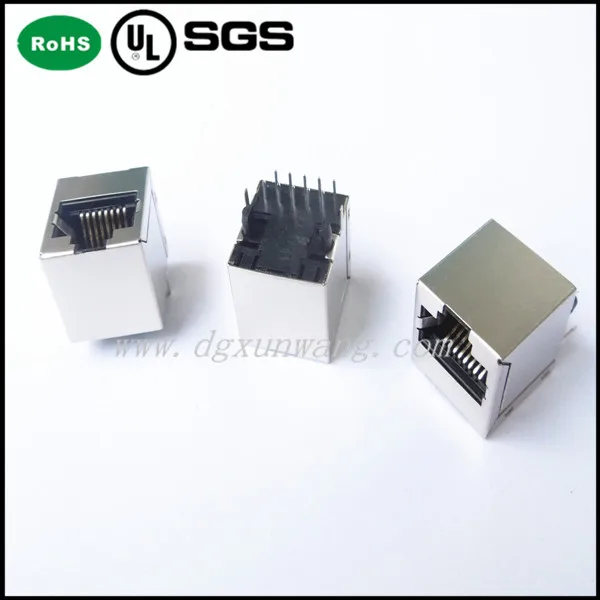

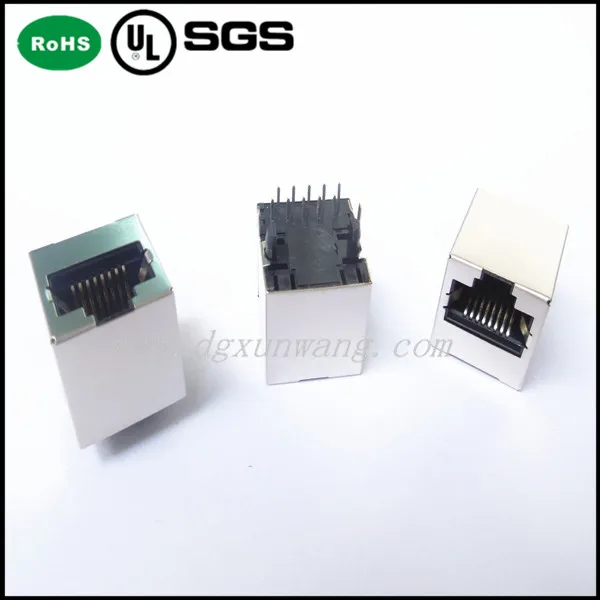

180 градусов 1000 Мбит/с печатного монтажа rj45 разъем с трансформатором

Описание продукта:

180 градусов 1000Mps hdmi PCB разъем с трансформатором

Донгуан сюнванг ELECTRONIC CO., LTD. Наши поверхностного монтажа, низкопрофильный, RJ45 с интегрированным magnetics разработаны и произведены в соответствии с IEEE802.3 и ANSI X3.263 стандартов. Они широко используются в ПК-картах/ноутбуках, проводах

Электрический

Внутренний магнетов 100% электрическое испытание для функциональность на IEEE802.3 требование

Высокая производительность для максимального подавления EMI

350uH minmum OCL с напряжением 8 мА

1. Номинальный ток

1,5 ампер

2. Номинальное напряжение

125vac

3. Сопротивление изоляции

500 mΩmin

4. контактное сопротивление

30 mΩmax

5. выдерживаемого напряжения

AC 1500 В RMS 50 Гц или 60 Гц 1 мин

Демукс потери:

-Максимум 1,2 дБ при 100 кГц-100 МГц

Обратные потери:

-18 дБ минимум @ 1 МГц-30 МГц

-14 дБ минимум @ 30 МГц-60 МГц

-12 дБ минимум @ 60 МГц-80 МГц

Синфазный отказ:

-30 дБ минимум @ 1 МГц-100 МГц

Перекрестные помехи:

-30 дБ минимум @ 1 МГц-100 МГц

Механические часы

1. сила сжатия

2 контакта... 350g 4 контакта... 500g 6 контактов... 750g 8 контактов... 900g 10 контактов... 1050g

2. Прочность удерживания

7.7кг. ф мин между разъемом и вилкой

3. Прочность

800 циклы сопряжения мин

Материал

1. Корпус

Смола ABS (UL94V-0) PBT (UL94V-0) PA66 (UL94V-0) PA46 (UL94V-0) LCP (UL94V-0)

2. контактного провода

Диаметр 0,45 мм Фосфорная бронза позолота более никеля 0,35 мм толщина фосфорного бронзового сплава селективное золотое покрытие более никеля

3. щит

0,20 ~ 0,25 мм толщина латунь с Оловянным покрытием

4. плакировка золота

3u ", 6u", 15u ", 30u", 50u ".

5. По ограничению на использование опасных материалов в производстве пик волной припоя

RoHS-6 пиковая волна пайки Номинальная температура 260℃±5℃

Температура работы и хранения:

Рабочая температура:

-40 ℃ до 85 ℃

Температура хранения:

-40 ℃ до 85 ℃

Применение:

Сетевые товары: NIC, HUB, SWITCH, ROUTER, BRIDGE, WORK

Станция: ПК/система, принтер, сервер, NB, IACABLE MODEN, XDSL приложение, приставка.
