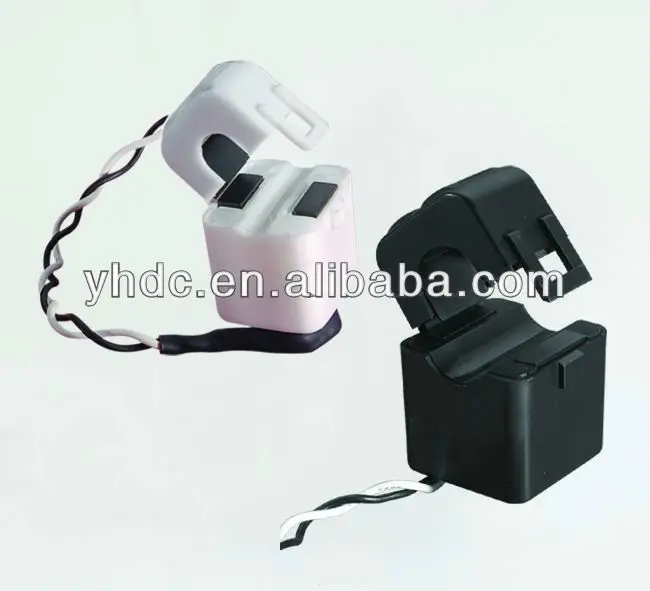

Трансформатор тока YHDC с раздельным сердечником CTs
- Категория: >>>
- Поставщик: Beijing Yaohua Dechang Electronic Co. Ltd.
Сохранить в закладки 1168652888:
Описание и отзывы
Характеристики
Split Core CTs
The following table Just for your reference, please contact with our company or dealers for detailed parameters.
Model | SCT-006 | SCT-010 | SCT-013 | SCT-016 |
Opening diameter(mm) | 6 | 10 | 13 | 16 |
Transformation ratio | 1:800 | 1:3000 | 1:6000 | 1:3000 |
Work frequency | 50Hz-1kHz | 50Hz-1KHz | 50Hz-150kHz | 50Hz-1KHz |
Outline size (mm) A/B/C | 16.5X19X29 | 22.8X25.8X40 | 32X22X57 | 29.5X30.8X46 |
Rated input current | 0-30A | 0-80A | 0-100A | 0-120A |
Linearity | ±2% | ±2% | ±2% | ±2% |
Output type | Current output | Current output | Current/voltage output | Current output |
Output current/voltage | 37.5mA | 26.6mA | 50mA/1V | 40mA |
Dielectric strength (AC/1min) | 1000V | 1000V | 3000V | 1000V |
Signal leading-out mode | 30cm | 50cm | 1m | 50cm |
Mounting mode | Suspension type | Suspension type | Suspension type | Suspension type |
Material of iron core | Ferrite | Ferrite | Ferrite | Ferrite |
Weight | 15g | 45g | 55g | 70g |
Model | SCT-019 | SCT-024 | SCT-036 | SCT-032BT |
Opening diameter(mm) | 19 | 24 | 36 | 32 |
Transformation ratio | 1:6000 | 1:3000 | See tag | See tag |
Work frequency | 50Hz-150kHz | 50Hz-1KHz | 50Hz-1KHz | 50Hz-60Hz |
Outline size (mm) A/B/C | 50.8X18X53.5 | 46X34.2X76 | 57X40.5X91 | 112X38X36 |
Rated input current | 0-200A | 0-400A | 0-600A | 0-800A |
Linearity | ±1% | ±2% | ±2% | ±1% |
Output type | Current/voltage output | Current output | Current output | Current output |
Output current/voltage | 33mA/0.33V | 0.1A/1A/5A | 0.1A/1A/5A | 0.1A/1A/5A |
Dielectric strength (AC/1min) | 3000V | 2500V | 2500V | 2500V |
Signal leading-out mode | 1m | Crimping terminals output | Crimping terminals output | Crimping terminals output |
Mounting mode | Suspension type | Suspension type | Suspension type | Plate type |
Material of iron core | Permalloy | Silicon plate | Silicon plate | Silicon plate |
Weight | 110g | 180g | 300g | 500g |
Attention: Current output type not allowed secondary open operation!
Dielectric strength: between bus and secondary coils.
We can offer kinds of connection mode( earphone jack, waterproof jack, quick plug etc) and the length of wire according to the user’s requirements.
Похожие товары

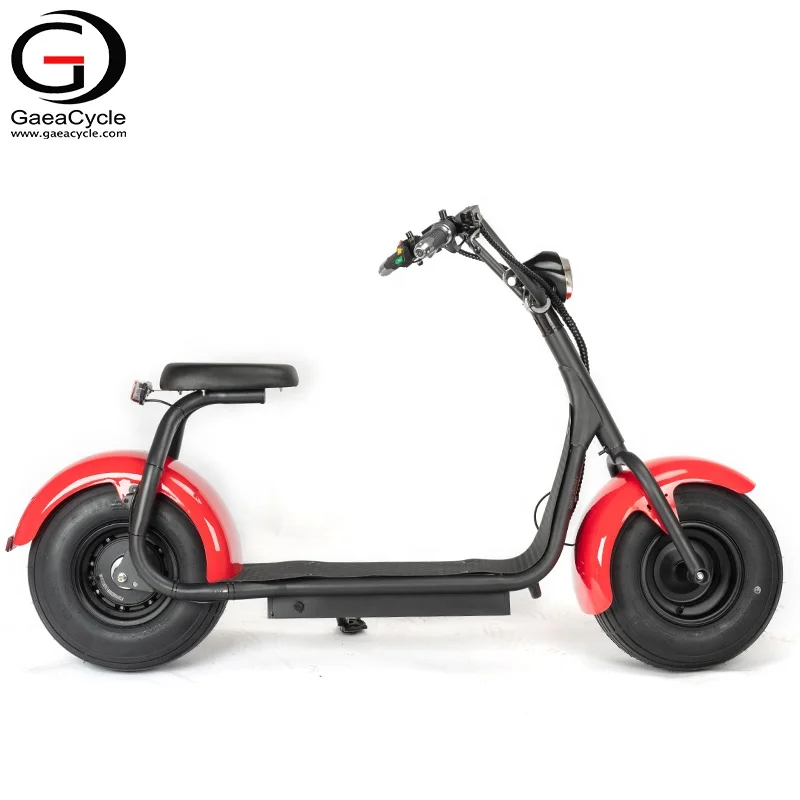

Оптовая продажа Электрический скутер для продажи онлайн Горячая продажа два колеса Citycoco E мотоцикл скутеры дешевая цена от китайского поставщика
285,00 $ - 315,00 $
Высокоточный ферритовый et/FT mnzn с дроссельным сердечником общего режима
Китай большой завод хорошая цена складной 350 Вт 500 Вт Электрический самокат оптовая продажа для взрослых Kugoo M4 Pro Escooter
215,00 $ - 235,00 $

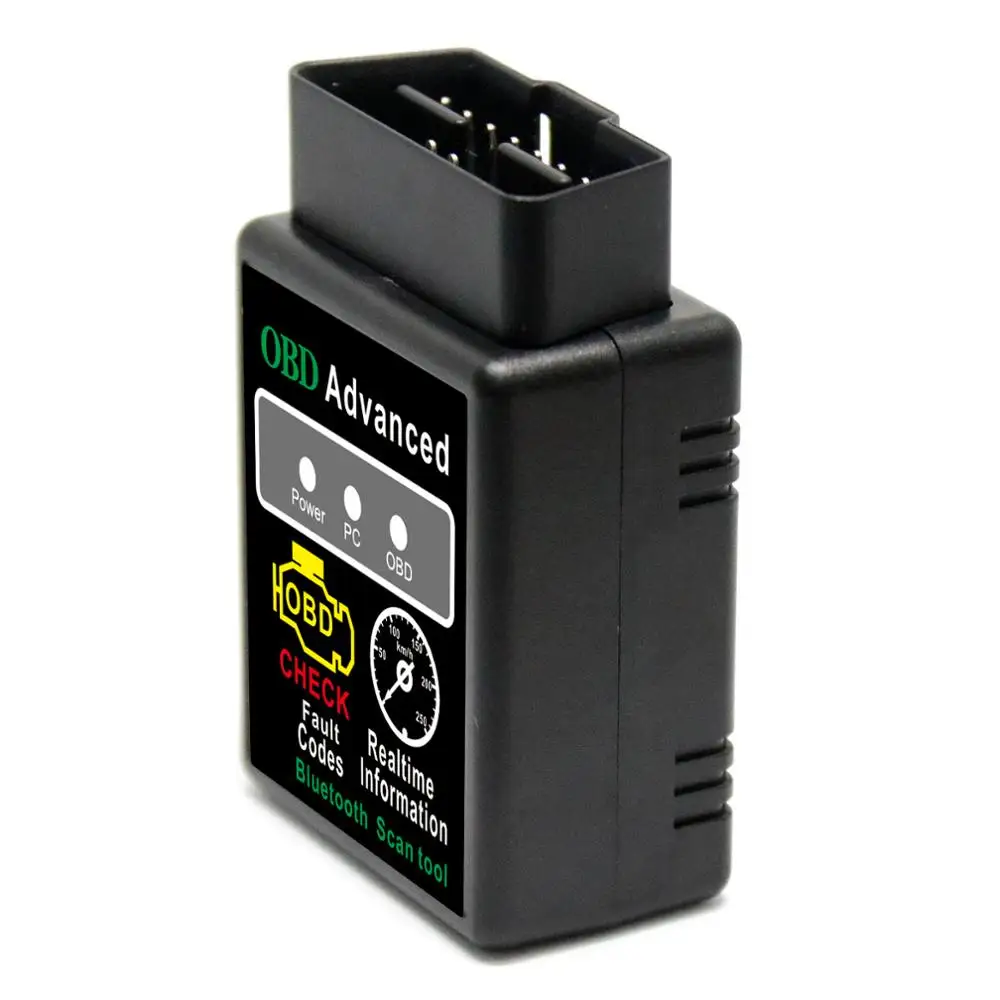

Чип elm327 pic18f 25k80 поддерживает протокол OBDII elm 327 v1.5 Bluetooth 2 0 оборудование для обнаружения неисправности автомобиля диагностический

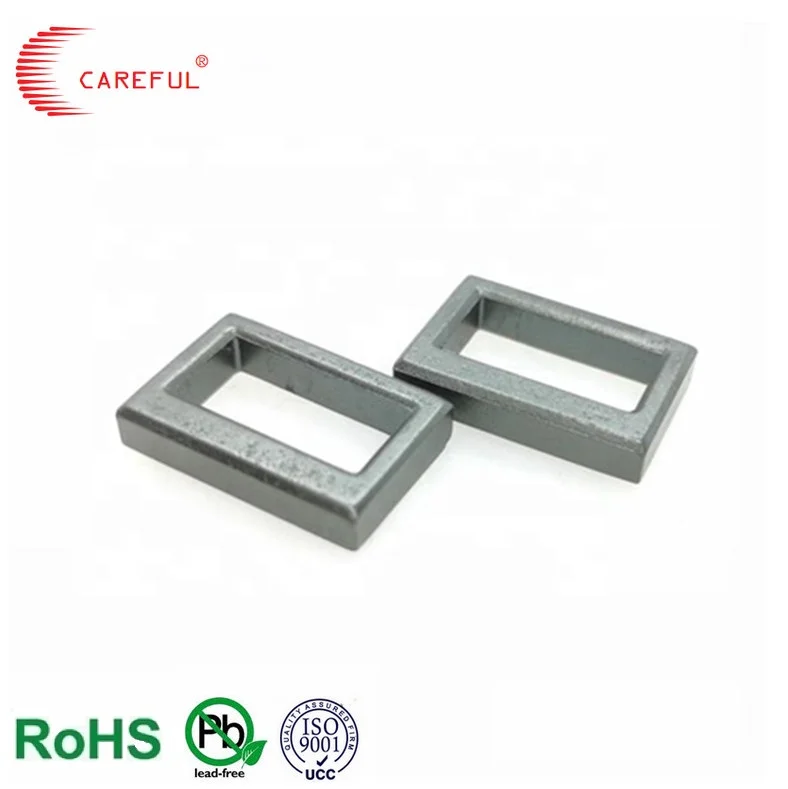

Мягкий ферритовый Железный пылезащитный сердечник
Женское кольцо для пупка из хирургической нержавеющей стали под розовое золото 14

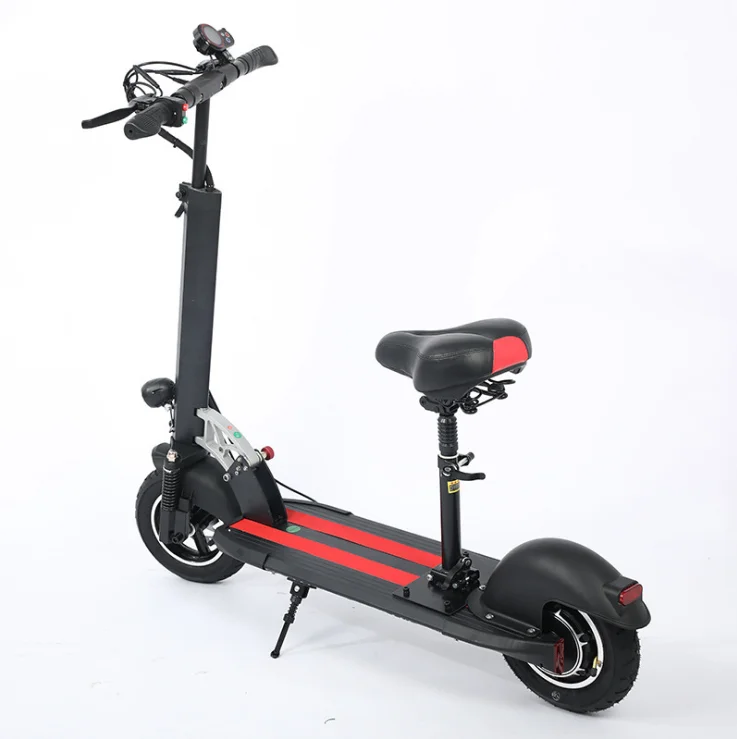

Цена по прейскуранту завода, оптовая продажа 10 дюймов электрический скутер способный преодолевать Броды для взрослых 2021
