LX 32 I/O plc/plc контроллер марки Wecon в упаковочной машине управление ЧПУ

Характеристика

Описание продукта:

Программное обеспечение для программирования

Разработчик и GX усилительный насос Works2 доступны. Полностью бесплатное программное обеспечение для программирования: Wecon PLC Editor, пожизненное бесплатное программное обеспечение и техническая поддержка

Программа безопасности

Шифрование режима ядра для загрузки, загрузки и открытия программы PLC

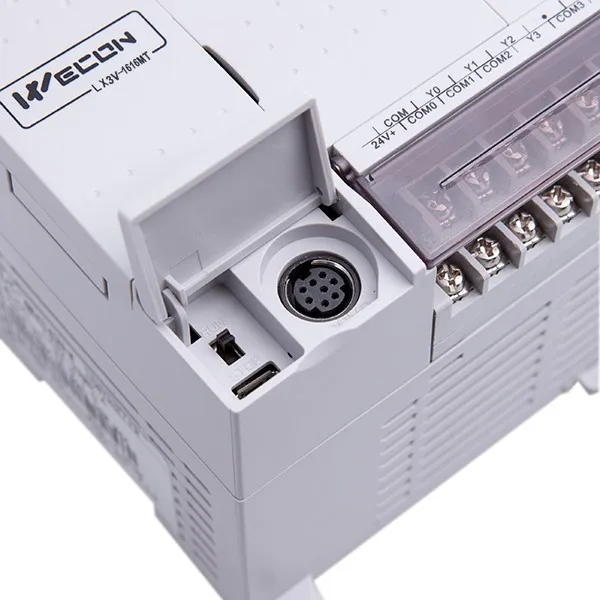

Автономный мини-интерфейс USB

Автономный мини-интерфейс USB для загрузки и загрузки программы PLC, также онлайн-мониторинг включен. Вы можете сделать что-нибудь с ПЛК не связавшись предварительно целостности цепи.

Язык программирования

Лестница и руководство список поддержки,

Протокол передачи данных

Поддержка Modbus RTU и Modbus ASCII, протокол связи совместим с Mitsubishi FX1N, FX2N. Вы можете выбрать протокол Mitsubishi для связи с Wecon PLC

Модуль расширения

Различные модули расширения для расширения функции PLC. Как преобразование AD/DA, измерение температуры, взвешивание и т. Д.

Предмет

1410MT-A

1212MT-A

1412MT-A

1616MT-A

2416MT-A

3624MT-A

Общие характеристики

PLC режим работы

Сканирования Круглый/прерывания

Язык программирования

Список инструкции/лестница

Инструкции

Основные инструкции по уходу за изделием 27

Прикладная Инструкция: 136 + 2 (2 инструкции отличаются от Mitsubishi)

Скорость работы

Основные инструкции по уходу за изделием 0.06us

Прикладная Инструкция: 1 ~ 10US

Память программы

Флэш-память встроенный

Емкость программы

16к шаги

Программное обеспечение для программирования

Wecon PLC редактор

SecuritySettings

Загрузить/Скачать/пароль программы

Кабель для программирования

Мини USB / USB SC09-FX USB к RS422 / Mitsubishi RS232 Кабель для программирования

Цифровые фильтрации

Да, для всех входных терминалов

В режиме реального времени

Да (требуется батарея)

Высокоскоростной импульсный выход

2 точек касания, Max.200KHz, Y1,Y2

Высокая скорость прерывания

6 точек

Прерывания таймера

3-х уровневый

Выход питания

----

Протокол передачи данных

Протокол Wecon PLC/Mitsubishi FX2N без протокола/Modbus RTU

Сертификат

В Китае (стандарты CE, FCC, аддитивного цветового пространства

Действий индикатор

Светодиодная индикация

Характеристики среды

Рабочая температура

0 ~ 55 ℃

Температура хранения

-20 ~ 70 ℃

Рабочая влажность:

35 ~ 85% относительной влажности (без конденсата)

Ударопрочность

147 m/s2, 4 раза в X, Y, Z в каждом направлении

Рабочая среда

Нет коррозионных газов или слишком много пыли

Вход/выход Технические характеристики

Количество точек ввода/вывода

14/10

12/12

14/12

16/16

26/16

36/24

Расширенные точки ввода/вывода

Максимальный вход: 256 точек, Максимальный выход: 256 точек

Номинальное входное напряжение

Постоянный ток 24 В ± 10%

Применяется диапазон напряжения

DC 5 ~ 30 в

Тип выходного сигнала

Транзистор

Метод изоляции

Оптической связи изоляции

Макс. Нагрузка

0.5A/торговая точка, 0.8A/OP COM портом, 0.3A/hspo точка

Время отклика ВКЛ/ВЫКЛ

<0,2 также доступна доставка службами EMS, <5us/hspo точка

Блок питания Технические характеристики

Потребляемая мощность

<35 Вт

<35 Вт

<35 Вт

<60 Вт

<60 Вт

<60 Вт

Номинальная мощность

AC 100V ~ 240V 50Hz / 60Hz

Диапазон напряжения

Переменный ток 86V ~ 256V 50Hz / 60Hz

Отключения электричества времени

<10 мс

Силовой предохранитель

250V/1A

250V/1A

250V/1A

250V/3.15A

250V/3.15A

250V/3.15A

Пусковой ток

<15A 5 мс (AC100V)

<30A 5 мс (AC 200V)

Винт терминал

M3

Зарегистрировать Технические характеристики

Входной регистр (X)

X0 ~ X377 (октал)

Выходной регистр (Y)

Y0 ~ Y377 (октальный)

Промежуточный регистр (м)

M0 ~ M3071, M8000 ~ M8255 (система защищены)

Государственный регистр (ы)

S0 ~ S999

Регистрация даты (D)

D0 ~ D7999 , D8000 ~ D8255 (система защищены)

Индексированный регистр (V)

V0 ~ V7

Индексированный регистр (Z)

Z0 ~ Z7

Задержка съемки таймером (T)

100ms

T0 ~ T199, T250 ~ T255 (накопленный)

10 мс

T200 ~ t245

1 мс

T246 ~ T249 (накопленный)

Счётчиком (C)

16bit плюс

C0 ~ C199

32bit плюс-минус

C200 ~ C234

32bit высокая скорость

C235 ~ C255

Защелкивается регистр

Диапазон

Интерфейс Технические характеристики

Com-порта

COM1: RS422/ RS485, COM2:RS485

USB интерфейс

Загрузка/мониторинг/онлайн-правка

Раздвижная селфи-интерфейс

Ethernet / RS485 / CAN

Bd-панель слот

Для Wecon LX3V серии BD доска

Модульном слоте для

Для модуля расширения серии Wecon LX3V

Внешний вид спецификации

Материал корпуса

АБС-пластик

Размер L * W * H (мм)

136*107*87

136*107*87

136*107*87

175*107*87

175*107*87

221*107*87

Упаковка L * W * H (мм)

147*112*90

147*112*90

147*112*90

186*112*90

186*112*90

235*112*90

Вес нетто (г)

520

520

520

742

742

920

Вес брутто (г)

600

600

600

839

839

1061
