12 дюймовый Радар для отслеживания цели

ANTENNA RADIATOR

Type

KR-1238: 55cm hybrid array

Length and Rotate speed

KR-1238: Radome 60cm (KRA-1004) 24RPM

Wind load

Relative wind 100 knots

Beam width

KRA-1004: Hor: 4″ Vert: 25″

RF TRANSCEIVER

Frequency

9410 +/-30MHz (X-band)

Pulse length PRR

0.08 µ s/2100 Hz(0.125, 0.25, 0.5, 0.75, 1, 1.5* nm)

0.3µ s/1200 Hz(1.5*, 2, 3 nm)

0.8 µ s/600 Hz(3*, 4, 6, 8, 12, 24, 36, 48**, 64**nm)

* Pulse length & PRR for 1.5 and 3nm ranges can be select

 in menu** KR-1268

Peak Output Power

4KW nominal

Mixer and Local Oscillator

Microwave Inter grated Circuit

IF

60MHz Bandwidth: 25MHz (0.08/0.3 µ s), 3MHz (0.8 µ s)

Noise Figure

10dB nominal

ENVIRONMENT

Temperature:
Display unit: -15 to +55 C (Display Unit)
Antenna unit: -25 to +70 C (Antenna Unit)

POWER SUPPLY

13.8 VDC, 24 VDC, 36 VDC; 60W (30W in economy mode)

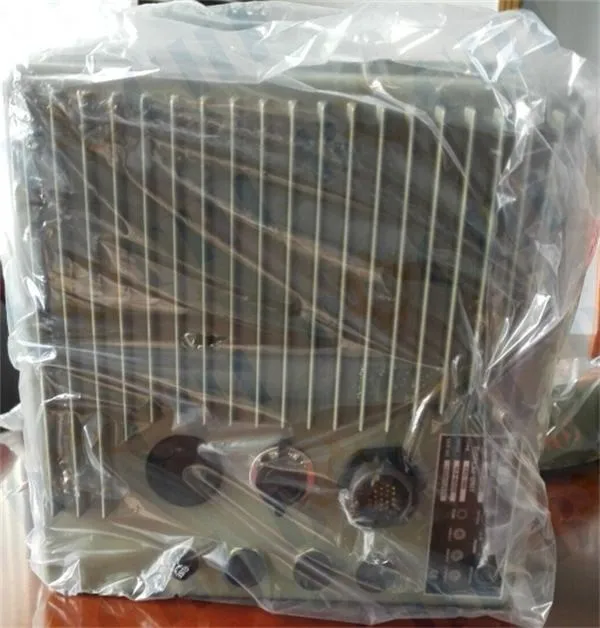

DISPLAY UNIT

Type

12″ LED backlight, 32-bit TFT Color LCD Display
1024(V) x 768(H) dots

Display Modes

Head-up, Course-up*, North-up*, True Motion**
* Heading input required
** Heading and speed inputs required

Range Scale (nm)

Range: 0.125, 0.25, 0.5, 0.75, 1, 1.5, 2, 3, 4, 6, 8, 12, 16,

24, 36, 48**, 64**, 72**
Ring:0.0625,0.125,0.125,0.25,0.25,0.5,0.5,1,1,2,2,3,4,6,12

Echo Trail

Interval: 15s, 30s, 1min, 3min, 6min, 15min, 30min or continuous

Interface(NMEA 0183 format)

any talker (menu selection)
Input:
$–APB,$–BWC,$–BWR,$–DBK,$–DBS,$–DBT,$–DPT,
$–GGA,$–GLC,$–GLL,$–GTD,$–HDG,$–HDW,$–HDT,
$–MDA,$–MTW,$–RMA,$–RMB,$–RMC,$–VTG, $–VHW, $–XTE
Output:
$–OSD,$–RSD,$–TLB,$–TLL,$–TTD,$–TTM

AIS Display

Acquisition : AIS vessels or ATON
Tracking : Auto
Display : Vessel Name, MMSI, Call sign, Range/Bearing, L/L
Speed/Course, ROT, CPA/TCPA
(AIS data input required)

Target Tracking Function

Acquisition : 20 manual/10 auto + 10 manual
Tracking : Auto
Display : Speed, Course, Range/Bearing and CPA/TCPA

EQUIPMENT LIST

Display unit (KRD-1004): 1 unit

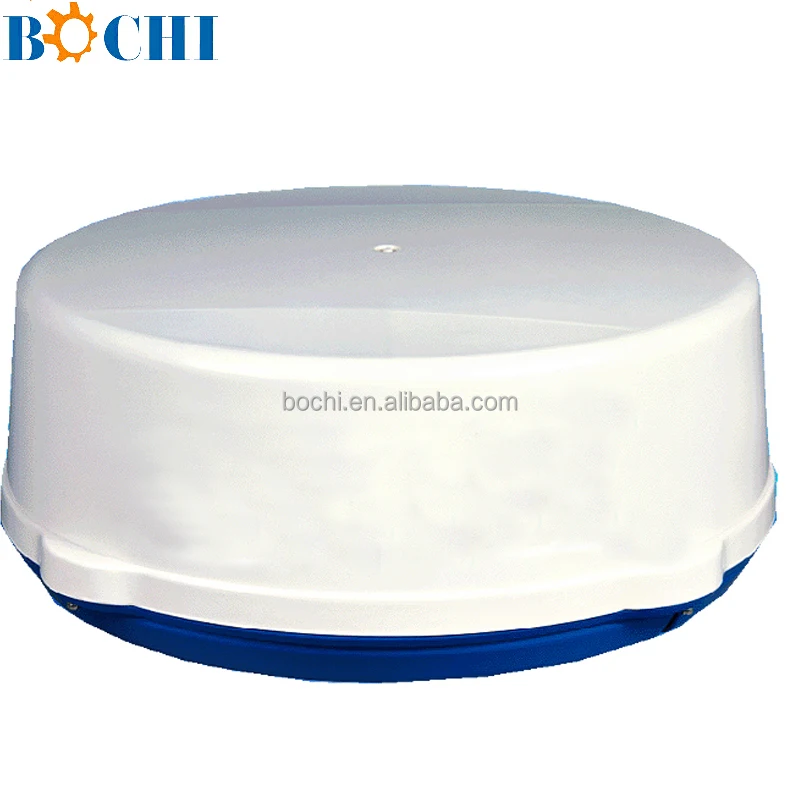

Radome Antenna unit:

   KR-1238: KRA-1004 1 unit

Antenna Cable (KRC-005-10/15/20):

   10/15/20/30m (Specify when ordering)

Power Cable (KRP-002-0): 3m

Standard Spare Parts and installation materials: 1 set
