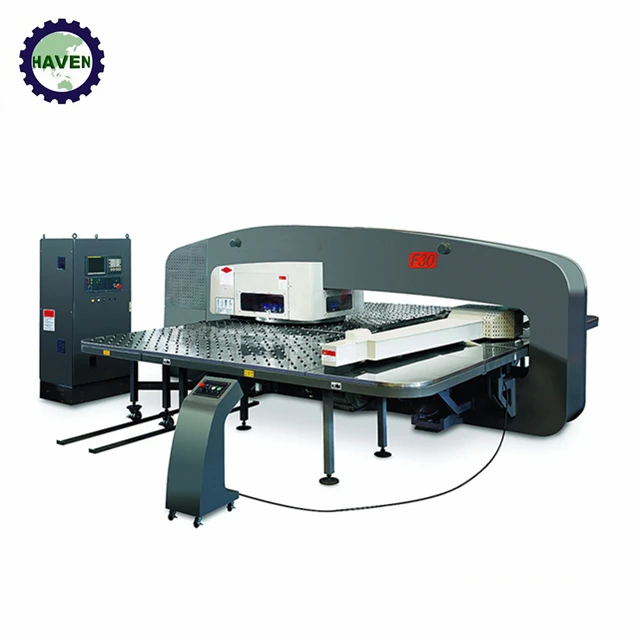

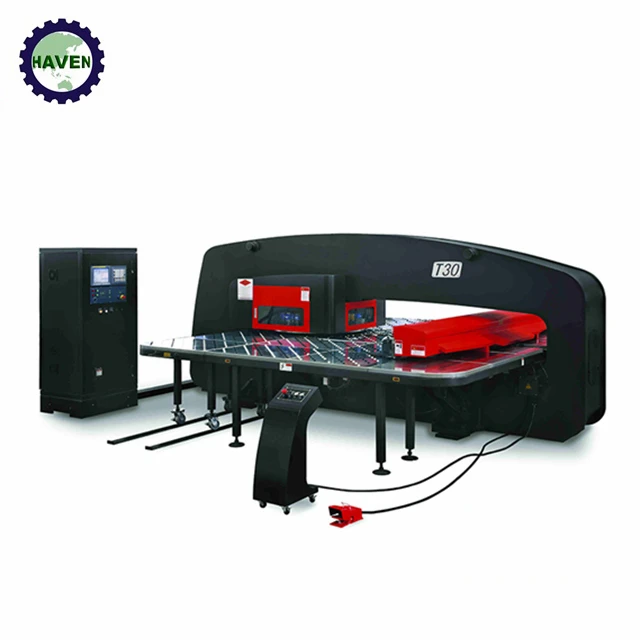

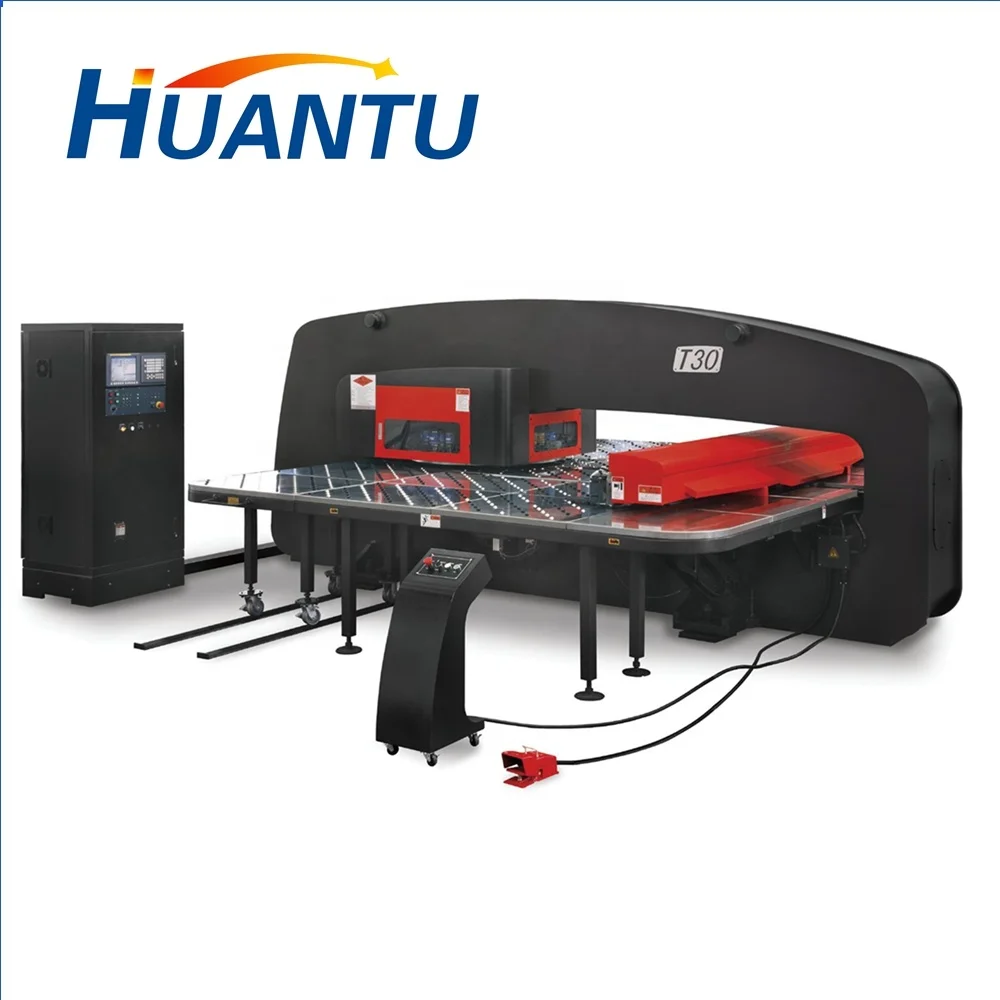

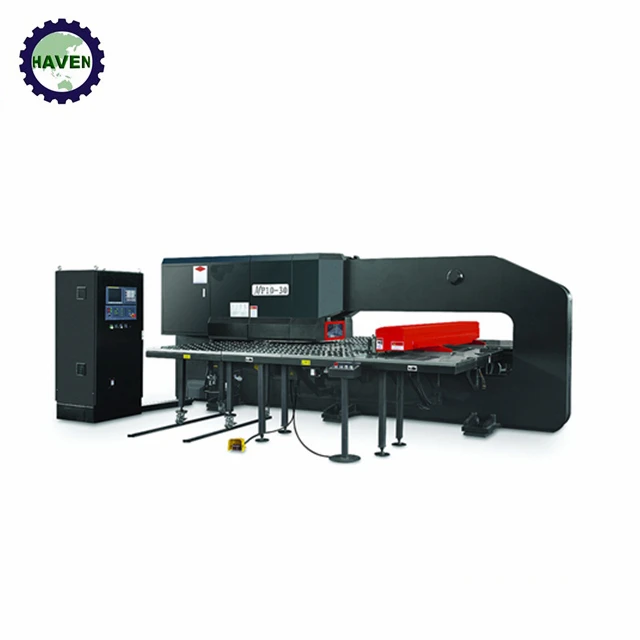

EP-30T CNC револьверный перфоратор, CNC гидравлический тип механического типа Дырокол пресс, CNC револьверный перфоратор

Краткое введение

Технические характеристики

Номинальное усилие кН 300

Размер заготовки (перепозиционирование один раз) мм 1500 × 5000

Макс. Вес заготовки кг 156

Максимальная толщина рабочей части мм 8

Максимальный диаметр перфорации мм Диаметр 88,9

Количество станций 30

Рабочую точность мм ± 0,1

Штрихи в минуту HPM 600

Скорость заготовки м/мин 106

Скорость револьвера r/мин 30

Рамная конструкция закрытого типа

Глубина горла мм 1525

Количество осей управления 5 осей (X, Y, T, C , Z)

Максимальная Поворотная станция диаметр перфорации мм dia889

Тип смазки автоматическая

Точность повторного позиционирования мм 0,02

Кол-во зажим 2

Зажим Тип Пневматический плавающий

Термообработка рамы решетки закалки

Тип инструмента типа толстой башни

Конструкция башни толстого типа с длинной вставкой

Мощность кВт 50

Давление воздуха МПа 0,55

Размер машины (ДхШхВ) мм 5200x5200x2100

Вес машины кг 17000

Характеристика машины

1. Основное управляемое устройство состоит из серводвигателя с большим крутящим моментом, соединяющего стержень кривошипа. Машина автоматически выбирает Пробивной ход для специальной пробивки, такой как жалюзи, нокаут. Постоянная пробивная сила реализует высококачественные рабочие элементы с автоматической защитой от перегрузки. Основные серводвигатели находятся в режиме ожидания во время погрузки и разгрузки листового металла, что экономит мощность на 40%.

2. Дырокол имеет систему управления FANUC с полным программным обеспечением для штамповки листов и удобной работой.

3. Индексные рабочие станции имеют червячную и колесную структуру с максимальным диаметром штамповки Dia 88,9.

4. Двойная дуктильная железная башня имеет длинный рукав, обеспечивая кованость перфорации и штампа, что дает долгий срок службы инструмента и башни.

5. Импортные пневматические и гидравлические компоненты гарантируют надежность машины.

Импортные шариковые винты с длительным путешествием и линейными направляющими обеспечивают точность передачи.

Рабочий стол с жесткой щёткой и стальным шариком уменьшает шум и шок машины и защищает поверхность рабочей части.

Машина имеет прямую боковую раму, которая отожжена для устранения внутреннего напряжения.

Зажимы с функцией автоматической защиты, в защитной зоне, только акцизное движение без пробивного действия для непрерывной работы.

10. Центральное смазочное устройство обеспечивает смазочное масло до желаемых точек, чтобы уменьшить трение соединительных элементов для длительного срока службы машины.

11. Расположение инструментальной станции состоит из A,B,C,D, что удобно для клиента и экономит стоимость инструмента.

12. Общие требования для подготовки основания площадки и установки машины просты.

Основные импортных комплектующих прайс-лист

1	Система управления	1 комплект	FANUC oipd
2	Сервопривод и двигатель	4 компл	FANUC
3	Главный двигатель и езды на автомобиле	1 комплект	ESTUN
4	Шарикового винта	2	Свитер для детей
5	Линейная направляющая	4	Свитер для детей
6	Поддержка подшипник для шарикового винта	8	Японский NSK
7	Поддержка подшипник для башни	4	FAG
8	Пневматический компонент	1 комплект	Японский SMC
9	Разъем	1 комплект	AIRTEC
10	Соединительная муфта	10 шт./набор	Немецкий КТР
11	Главная Кварцевый резонатор	1 комплект	Импортированный

Faunc УПИ система управления

1. Конфигурация системы

Функция пошагового перфорации, графическая функция, применимая программа и данные памяти с ЧПУ и определение 0.1мкм.

Простой международный код G для работы.

Стандартный интерфейс RS232 с ПК.

Усовершенствованная система сервопривода переменного тока и модульная конструкция серводвигателя для легкого обслуживания.

Выдающаяся функция MMC для общения между машиной и оператором.

Цвет на тонкопленочных транзисторах на тонкоплёночных транзисторах 10,4 и Prime; Дисплея.

Программирование онлайн и фоновое программирование.

H) функция диагностики расстояния.



2. Система функции

А. Линейная ось: ось X, ось Y; Ось вращения: ось T, ось C.

Функция самостоятельной диагностики.

Международное Программирование кода G.

Функция защиты от мягкого ограничения и Функция изменения положения.

Функция компенсации шаг и функция компенсации обратного разрыва.

Различные режимы работы, такие как авто, руководство, полу-авто и т. Д.

Зажим функция защиты от перегрузки.

Функция программирования параметров и функция обратного вызова.

Быстрый функции позиционирования.

Различные функции M и другие вспомогательные функции.

Абсолютное, инкрементное Программирование; Условная и неусловная функция пропуска.

Предупреждающая индикация перегрузки, перегрузки, перегрузки и различных механических и электронных неисправностей.

Система управления специально предназначена для перфоратора с ЧПУ.

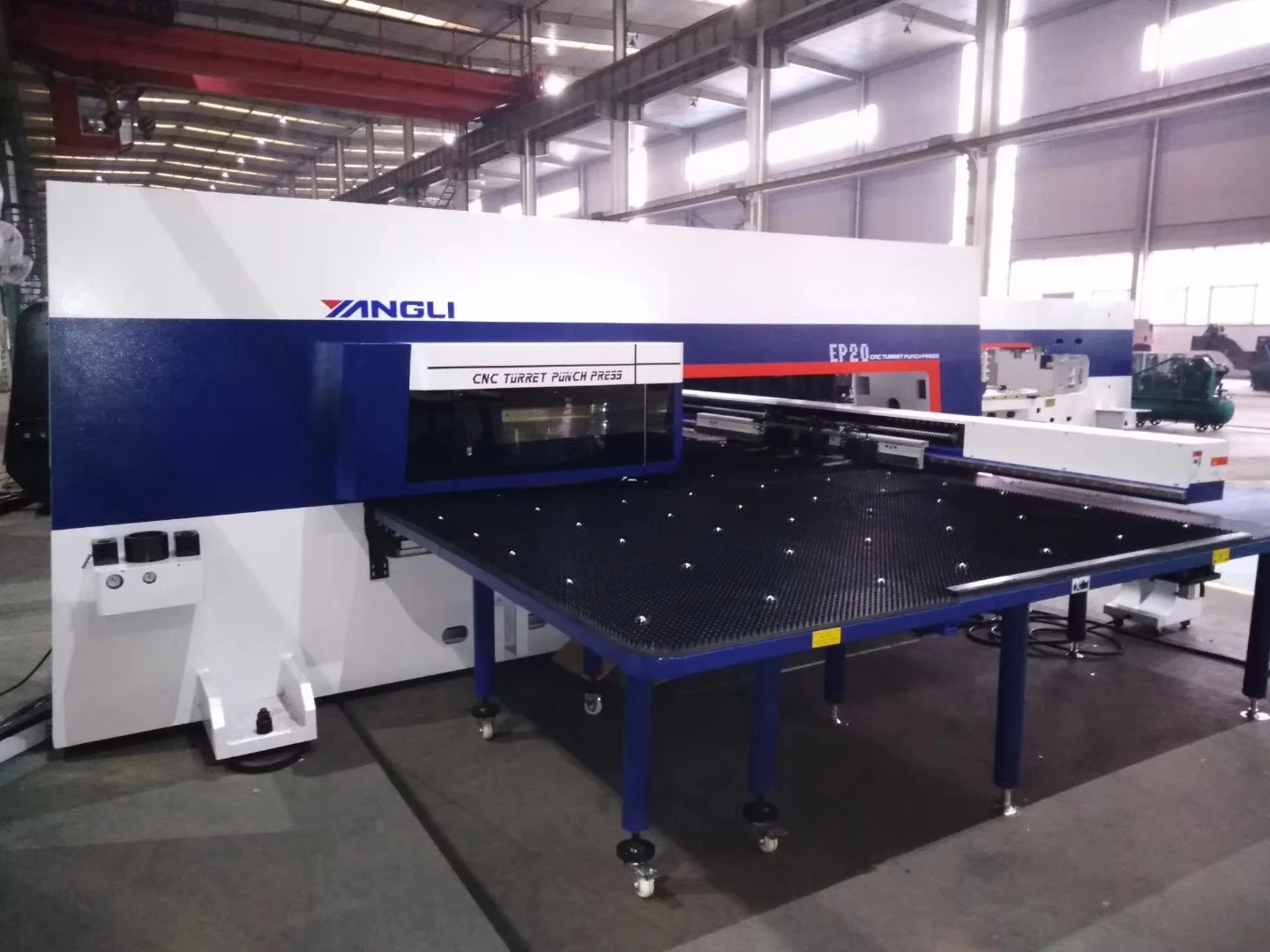

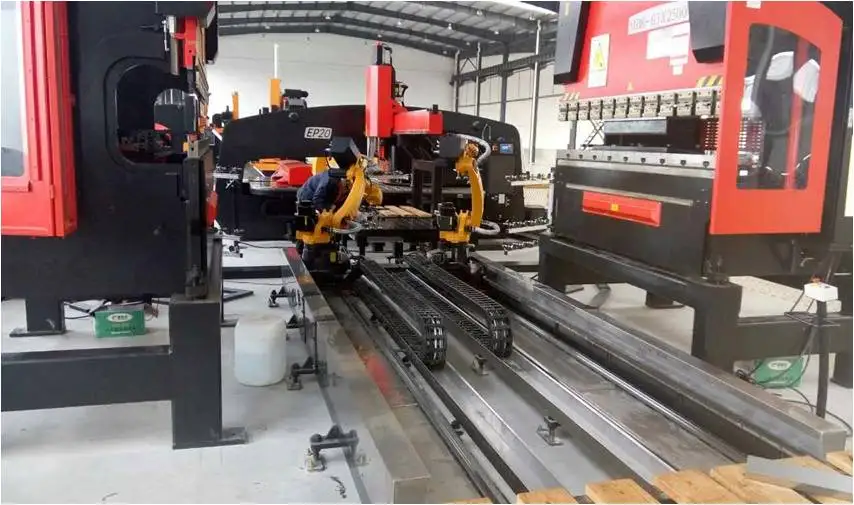

Основные детали изображения:



Основные технические характеристики
1. Конструкция фюзеляжа-это Закрытая широкая конструкция фюзеляжа, сваренная o-образными стальными пластинами. Структура надежная и внешний вид красивый. После закалки и снятия стресса у камина, прочность надежная и точность поддерживается хорошо. Используя лучшее в мире оборудование для обработки типа PAMA2000, обработка завершена поворотным столом в одном зажиме, и точность обработки значительно выше, чем метод обработки вторичного позиционирования.



2. Плоский луч с оптимизированной структурой имеет легкий вес, высокую жесткость и отличные механические свойства. Пластина из литого алюминиевого сплава значительно уменьшает вес подвижных частей, а опорная пластина более стабильна и надежна.

3. Рабочая поверхность инженерной пластиковой пластины может быть использована, что может эффективно уменьшить шум и вибрацию станка на работе, и она имеет очень хорошую защиту для поверхности обработанной пластины, так что заготовка имеет высокую точность в течение всего хода. Большой Рабочий стол может удовлетворить разумную поддержку во время обработки всей пластины для обеспечения безопасности оператора. И рабочий стол может эффективно защитить направляющий винт оси Y, предотвратить Застревание отходов в направляющем винте и увеличить срок службы направляющего винта.



4. Поворотные части принимают структуру толстой башни из узлового чугуна и принимают структуру длинной инкрустации, что значительно продлевает срок службы формы. Он может быть изменен с помощью длинных направляющих форм, обычно используемых на рынке. Четыре типа станций на башне: A, B, C и D. 30 станций являются стандартными на револьвере, включая 10 А станций, 14 в станций, 2 с станций и 4 D станций (два из которых являются поворотными плашками) для адаптации к штамповке пластин. Изменяющиеся требования.



5. Вращающаяся станция имеет червячную структуру шестерни, зазор регулируется, точность позиционирования высокая, максимальный диаметр одной штамповки может достигать & phi; 88,9 мм; обработка формы с вращением на 360 ° может быть выполнена, и количество форм, необходимых для обработки, Значительно уменьшено. Если вам нужно собрать другие формы станции, вы можете использовать конверсионный рукав для достижения.



6. Как ось X, так и ось Y используют импортные шариковые винты с большой точностью и точные линейные направляющие для передачи, а точность передачи и надежность чрезвычайно высоки.



7. Основной механизм передачи использует серводвигатель с высоким крутящим моментом для прямого соединения с механизмом шатуна через соединение и автоматически выбирает штрихи для материалов с различной толщины пластины, адаптируется к различным процессам штамповки и может легко обрабатывать специальные процессы, такие как сто. Окна страниц, выбитые отверстия и т. Д. Имеют автоматическую защиту от перегрузки, поддерживают постоянное давление штамповки на протяжении всего хода, так что качество штамповки достигает очень высокого уровня. Во время подачи, погрузки и разгрузки Серводвигатель главного привода находится в остановленном состоянии, что может сэкономить около 60% энергии. В то же время эффективность энергосбережения и охраны окружающей среды является замечательной, и она может сэкономить более 60% по сравнению с гидравлическим тоннажным ударом того же тоннажа. Серводвигатель имеет принудительное водяное охлаждение, стабильное и надежное исполнение, подходит для длительной работы.





8. Международные соответствующие компоненты передачи, пневматические компоненты и электрические компоненты обеспечивают точность и надежность производительности всей машины.
9. Зажим имеет функцию автоматической защиты, которая может делать перемещения только без пробивки в защищенной области для обеспечения непрерывности работы программы и безопасности пробивки.
10. Оснащен программным обеспечением автоматического программирования для импорта САПР-графики в автоматическое программное обеспечение программирования, которое может непосредственно генерировать программы обработки с высокой степенью автоматизации.
