Product Information

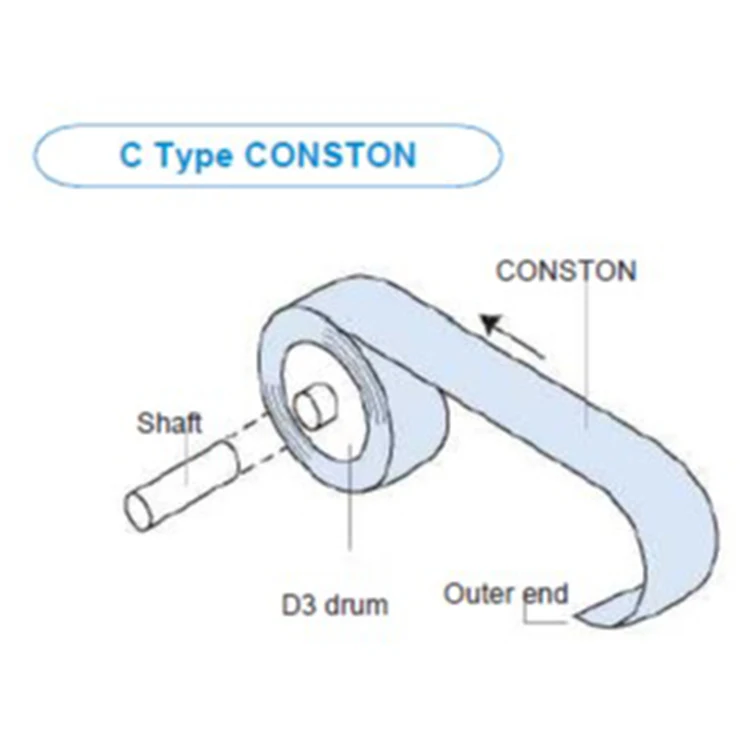

<C Type CONSTON>

This is the most commonly used type. When the CONSTON is pulled out, a force acts in the direction (←) to return to the original shape.
This returning force is utilized.

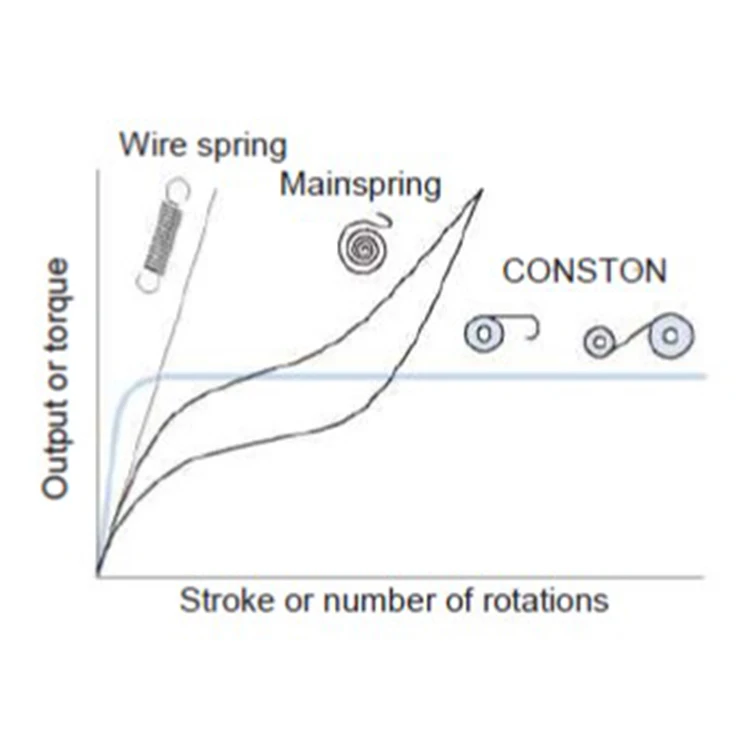

■The maximum output of the CONSTON spring is obtained at the point where it is pulled out by approx. a half or　more turns from the drum.
■After reaching the maximum output, the output is unchanged, no matter how long the stroke is stretched.
■In contrast, the wire spring has a proportional relationship between the stroke and output; the longer the stroke,the stronger the force becomes.
■An ordinary wire spring requires its own space, but a CONSTON requires only a small installation space because the long spring fits in a small-diameter drum.

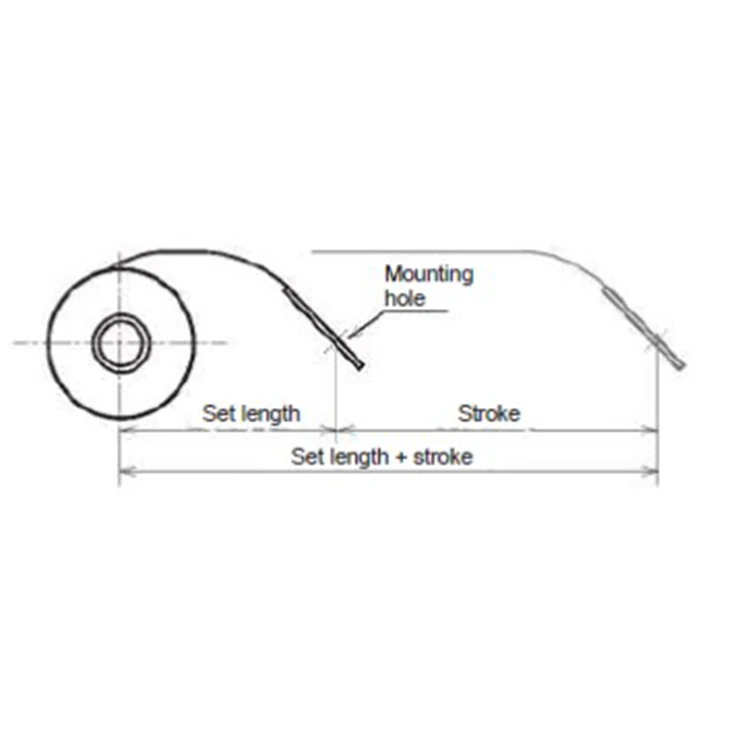

<Set length + stroke>
Basically, the “set length” is the length from which the CONSTON spring is pulled out by approx. a half or more turns from the drum.
The “stroke range” (repeated-operation range) begins with the “set length”; it must be used so that the total of “set length” plus “stroke” is within the specified range.






Model number
Output N (kgf)
Set length + stroke (mm)
Life (reference value) (times)
Tip mounting hole (mm)

Drum (mm)




Dia. φ
Pos. k
Φ a
CS0.05-1
0.49(0.05)
500
160000
3.2
5
26
CS 0.1-1
0.98(0.1)
500
50000
3.2
5
26
CS 0.2-1
1.96(0.2)
500
35000
3.2
5
26
CS 0.4-1
3.92(0.4)
1000
37000
4.5
8
34
CS 0.6-1
5.88(0.6)
1000
25000
4.5
8
34
CS 0.8-1
7.84(0.8)
1500
25000
4.5
8
34
CS 1.0-1
9.8(1.0)
500
6000
4.5
5
26
CS 1.0-2

1000
19000
4.5
8
38
CS 1.2-1
11.76(1.2)
1500
34000
4.5
8
44
CS 1.4-1
13.72(1.4)
1000
9000
4.5
8
34
CS 1.4-2

1000
33000
6.5
8
44
CS 1.6-1
15.68(1.6)
1500
17000
4.5
8
38
CS 1.8-1
17.64(1.8)
1500
9000
4.5
8
34
CS 2.0-1
19.6(2.0)
1000
6000
4.5
8
38
CS 2.0-2

1000
16000
4.5
8
44
CS 2.2-1
21.56(2.2)
1000
8000
4.5
8
44
CS 2.2-2

1000
19000
4.5
8
44
CS 2.4-1
23.52(2.4)
1000
6000
4.5
8
38

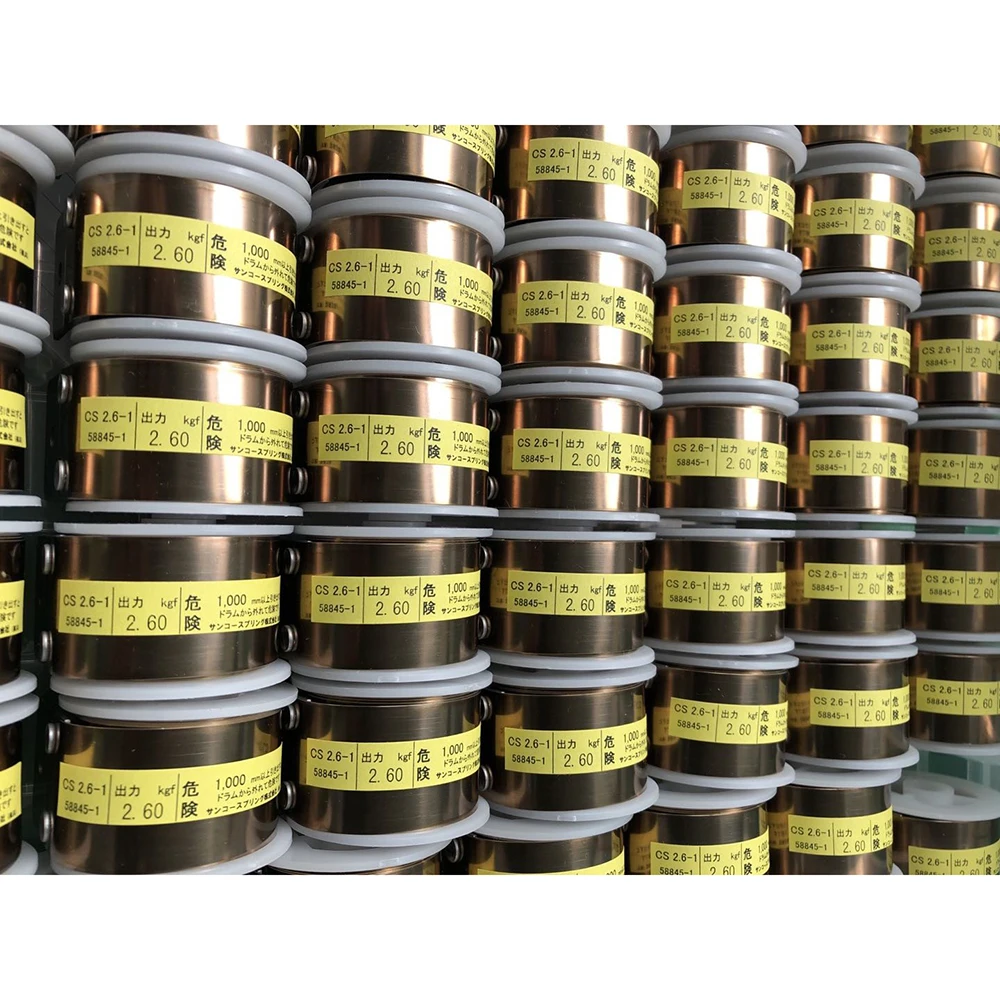

CS 2.6-1
25.48(2.6)
1000
9000
4.5
8
44
CS 2.9-1
28.42(2.9)
1000
6000
4.5
8
38
CS 2.9-2

1000
20000
6.5
8
54
CS 3.2-1
31.36(3.2)
1000
8000
4.5
8
44
CS 3.2-2

1000
7000
4.5
8
38
CS 3.5-2
34.3(3.5)
1000
7000
4.5
8
38
CS 3.5-3

1000
21000
6.5
8
54
CS 3.9-1
38.22(3.9)
1000
8000
4.5
8
44
CS 3.9-3

1000
17000
6.5
8
67
CS 4.3-1
42.14(4.3)
1000
8000
4.5
8
44
CS 4.7-2
46.06(4.7)
1000
9000
6.5
8
44
CS 5.2-1
50.96(5.2)
1500
6000
4.5
8
60
CS 5.2-2

1000
18000
6.5
8
70
CS 5.7-1
55.86(5.7)
1000
8000
6.5
8
44
CS 5.7-2

1500
12000
6.5
8
54
CS 5.7-3

1000
17000
6.5
8
67
CS 6.5-2
63.7(6.5)
1000
14000
6.5
8
95
CS 7.5-2
73.5(7.5)
1000
14000
6.5
8
95
CS 8.5-2
83.3(8.5)
1000
13000
6.5
8
95
CS10.0-2
98(10.0)
1000
13000
6.5
8
95
CS11.5-2
112.7(11.5)
1000
13000
6.5
8
95
CS13.0-2
127.4(13.0)
1000
14000
6.5
8
95
CS15.0-2
147(15.0)
1000
13000
6.5
8
95


Model number
Drum (mm)
Drum (mm)
Sub-plate width CONSTON width f (mm)
Bulge (reference value) SW (mm)
Model number
Φ b
Φ c
Φ d
Φ e
Sub-plate width CONSTON width f (mm)
Bulge (reference value) SW (mm)
CS0.05-1
17
18
5.2
8.2
10
-16
CS 0.1-1
17
18
5.2
8.2
10
-16
CS 0.2-1
17
18
5.2
8.2
10
-16
CS 0.4-1
25.6
27.6
10.2
13
20
-18
CS 0.6-1
25.6
27.6
10.2
13
20
-18
CS 0.8-1
30.6
32.6
10.2
14
25
-18
CS 1.0-1
17
18
5.2
8.2
13
-16
CS 1.0-2
26.2
27.6
10.2
14
20
-21
CS 1.2-1
40.6
42.6
10.2
14
35
-26
CS 1.4-1
25.6
27.6
10.2
13
20
-18
CS 1.4-2
45.6
47.6
10.2
16
40
-26
CS 1.6-1
35.6
37.6
10.2
16
30
-21
CS 1.8-1
30.6
32.6
10.2
14
25
-18
CS 2.0-1
26.2
27.6
10.2
14
20
-21
CS 2.0-2
35.6
37.6
10.2
14
30
-26
CS 2.2-1
25.6
27.6
10.2
14
20
-26
CS 2.2-2
40.6
42.6
10.2
14
35
-26
CS 2.4-1
30.6
32.6
10.2
14
25
-21
CS 2.6-1
30.6
32.6
10.2
14
25
-26
CS 2.9-1
35.6
37.6
10.2
16
30
-21
CS 2.9-2
46
49
10.2
16
40
-32
CS 3.2-1
35.6
37.6
10.2
14
30
-26
CS 3.2-2
40.6
42.6
10.2
14
35
-21
CS 3.5-2
43.6
45.6
10.2
16
38
-21
CS 3.5-3
56
58
10.2
16
50
-33
CS 3.9-1
40.6
42.6
10.2
14
35
-26
CS 3.9-3
47
49
10.2
16
40
-41
CS 4.3-1
43.6
45.6
10.2
16
38
-26
CS 4.7-2
50.6
52.6
10.2
14
45
-26
CS 5.2-1
37
40
10.2
16
30
-36
CS 5.2-2
56
59
10.2
16
50
-48
CS 5.7-1
55.6
57.6
10.2
14
50
-26
CS 5.7-2
56
58
10.2
16
50
-33
CS 5.7-3
67
69
10.2
16
60
-41
CS 6.5-2
47
49
10.2
16
40
-60
CS 7.5-2
57
59
10.2
16
50
-60
CS 8.5-2
57
59
10.2
16
50
-60
CS10.0-2
67
69
10.2
16
60
-60
CS11.5-2
77
79
10.2
16
70
-60
CS13.0-2
87
89
10.2
16
80
-60
CS15.0-2
97
99
10.2
16
90
-60


Company Information






Human,Technology and Trust
We developed a constant force spring in 1952 and announced it under the name of “CONSTON®”, derived from its characteristics (constant force spring). Its unique properties quickly attracted attention from various industries and it became adopted in various products.
At present, “CONSTON” has gained an undisputed reputation as a constant force spring, and it is widely and commonly used and highly evaluated all over the world.

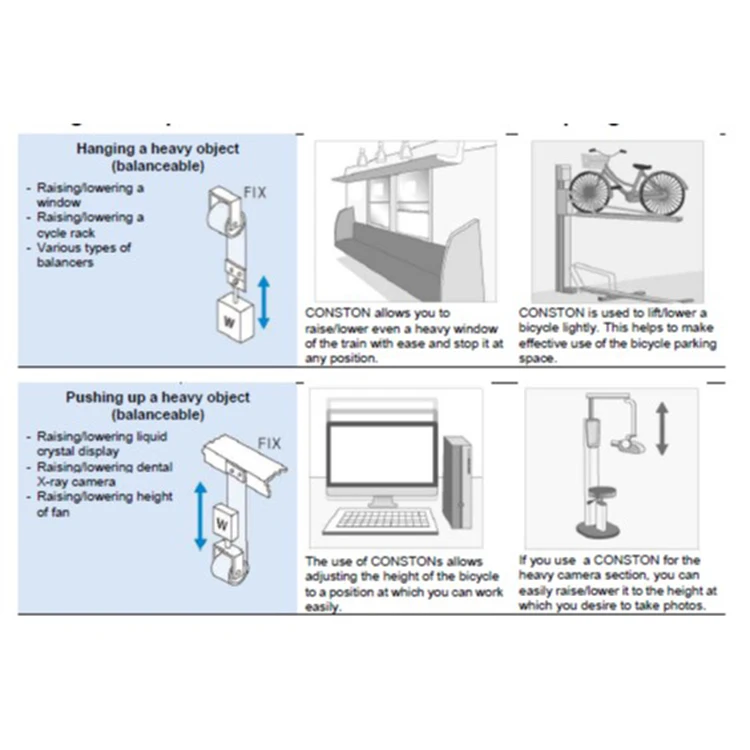

Today, CONSTONs are used in a wide range of fields, from stationery to store fixtures, home
appliances, housing equipment, automobiles, medical equipment, semiconductor
devices, construction machinery, ships, and satellites.


Похожие товары

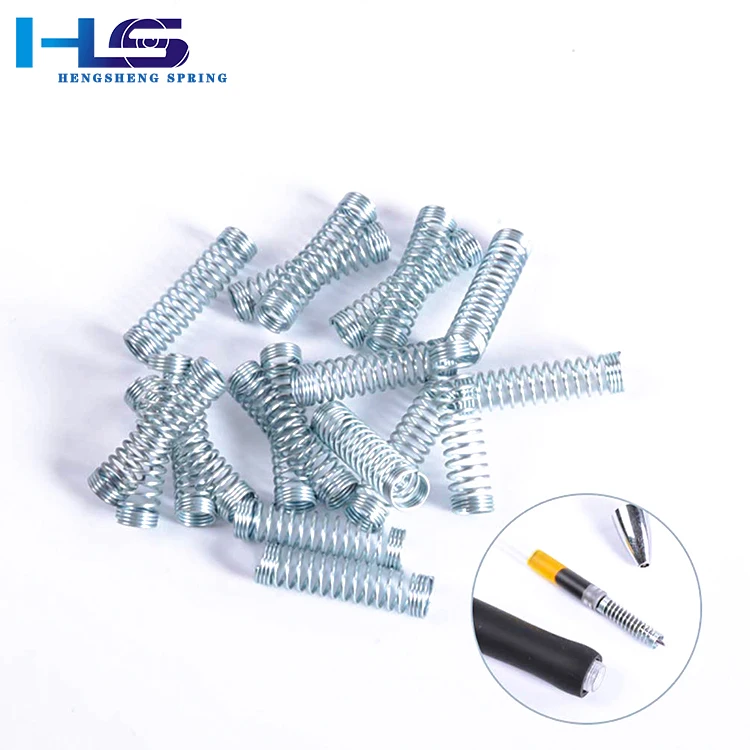

Высокоэластичная углеродистая сталь никелированная маленькая пружина металлическая спиральная для шариковой ручки
2,21 ₽ - 5,52 ₽

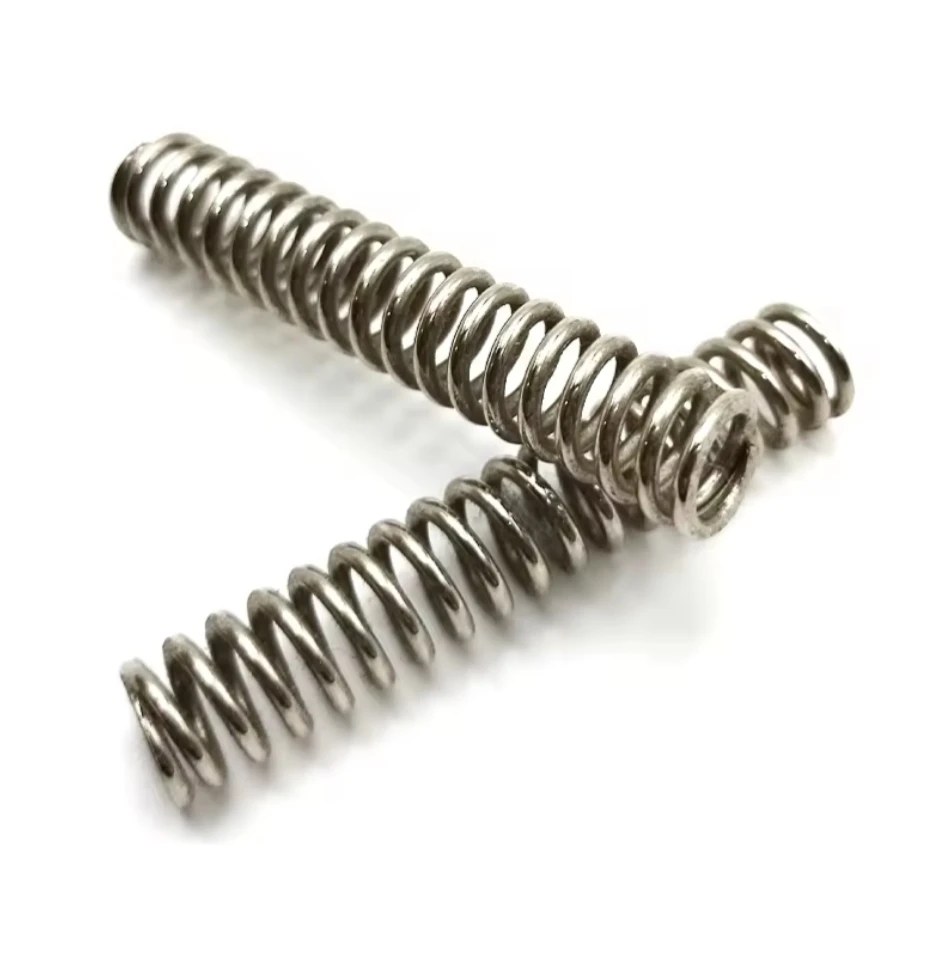

304 из нержавеющей стали металлическая спиральная цилиндрическая пружина давления шариковая ручка переключатель пресс-пружина
5,52 ₽ - 110,22 ₽
Цилиндрические спиральные пружины из нержавеющей стали малого диаметра для шариковой ручки
3,31 ₽ - 5,52 ₽
Настраиваемые нержавеющей стали катушки кручения линейной пружины сжатия шариковая ручка пружина
40,78 ₽ - 54,01 ₽
Индивидуальная высокоточная шариковая ручка с пружиной из стальной катушки маленькая оцинкованная пружина
2,21 ₽ - 99,20 ₽
Производители Dongguan производят шариковую ручку OEM спиральные пружины сжатия с высокой нагрузкой
11,03 ₽ - 55,11 ₽

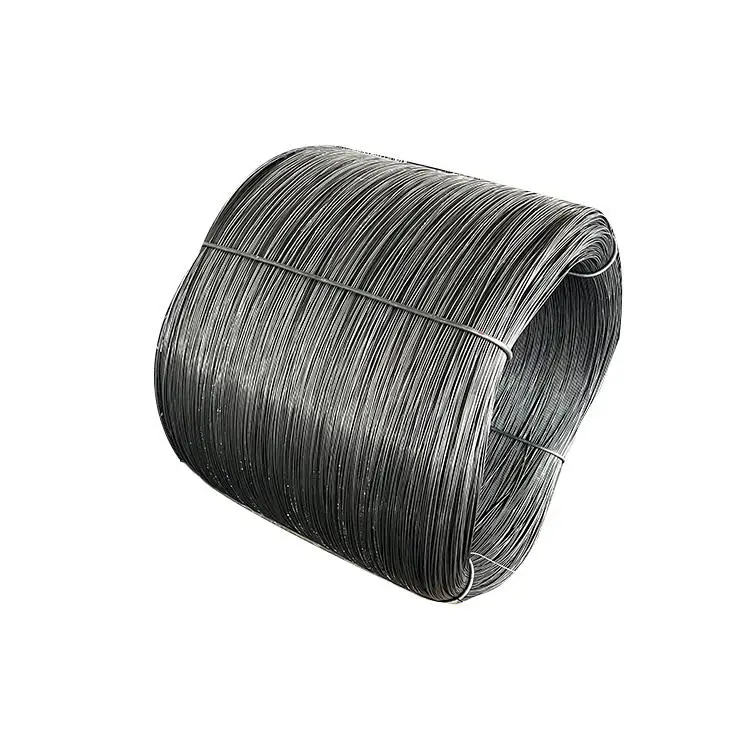

Горячая распродажа 82B высокоуглеродистая пружинная стальная тонкая проволока для пружинной пианино 9254 стальные пружины Распродажа Южной Америки
